公布日：2022.01.11
申请日：2021.11.01
分类号：C02F9/04(2006.01)I;B02C18/10(2006.01)I;B02C18/18(2006.01)I
摘要
本发明公开了一种农产品加工用污水回收装置及其使用方法，本发明之装置包括进水管和位于进水管输出端的处理箱，进水管上设置有破碎机构和收集机构，处理箱上设置有扰动机构；破碎机构包括固定设置在进水管外壁上的上承载盒，开设在上承载盒内壁上的滑槽、固定在上承载盒内部底面的第一电机、设置在第一电机输出端的丝杆、活动设置在丝杆上的移动块；收集机构固定设置在进水管外壁上的下承载盒、设置于下承载盒右侧表面的调整盒、设置在调整盒右侧内壁上的电动伸缩杆、设置在电动伸缩杆输出端的封堵板。其使用方法包括抽取、清堵过滤、净化、出水以及收集五个步骤。本发明保证了管道的畅通和污水的稳定输送，对杂物高效完成了收集。
权利要求书

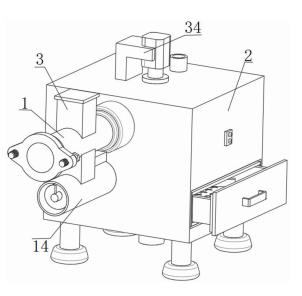

1.一种农产品加工用污水回收装置，其特征在于：包括进水管(1)和位于进水管(1)输出端的处理箱(2)，所述进水管(1)上设置有破碎机构和收集机构，所述处理箱(2)上设置有扰动机构；所述破碎机构包括固定设置在进水管(1)外壁上的上承载盒(3)，开设在上承载盒(3)内壁上的滑槽、固定在上承载盒(3)内部底面的第一电机(4)、设置在第一电机(4)输出端的丝杆(5)、活动设置在丝杆(5)上的移动块(6)、固定设置在移动块(6)上的破碎电机(7)、设置在破碎电机(7)输出端的转杆(8)以及固定设置在转杆(8)外周面的破碎刀组(9)；所述收集机构固定设置在进水管(1)外壁上的下承载盒(10)、设置于下承载盒(10)右侧表面的调整盒(11)、设置在调整盒(11)右侧内壁上的电动伸缩杆(12)、设置在电动伸缩杆(12)输出端的封堵板(13)、设置在下承载盒(10)底端的出料管(14)，设置在出料管(14)右侧内壁上的第二电机(15)、设置在第二电机(15)输出端的支杆(16)以及设置于支杆(16)外周面的螺旋叶片(17)。
2.根据权利要求1所述的一种农产品加工用污水回收装置，其特征在于：所述扰动机构包括开设在处理箱(2)前侧表面的定位槽、活动设置在定位槽上的吸附盒(18)、设置在吸附盒(18)内部底面的固定轴承(19)，活动设置在固定轴承(19)上的支柱(20)以及固定设置在支柱(20)外周面的扰动板(21)，所述吸附盒(18)远离处理箱(2)的一侧设置有盖板，所述盖板前侧表面设置有把手，所述吸附盒(18)内部底面上开设有滤孔。
3.根据权利要求2所述的一种农产品加工用污水回收装置，其特征在于：所述处理箱(2)顶面活动设置有搅动杆(22)，且搅动杆(22)贯穿延伸至处理箱(2)内部，所述处理箱(2)顶面固定设置有搅动电机(34)，所述搅动杆(22)顶端与搅动电机(34)输出端连接，所述搅动杆(22)外周面设置有搅动条板，所述搅动杆(22)底端开设有收纳槽，所述收纳槽内部顶面固定设置有电磁铁(23)，所述电磁铁(23)底端固定设置有复位弹簧(24)，所述复位弹簧(24)底端固定设置有磁吸杆(25)。
4.根据权利要求3所述的一种农产品加工用污水回收装置，其特征在于：所述支柱(20)顶端开设有定位槽，所述磁吸杆(25)的位置和尺寸与定位槽的位置和尺寸相匹配，所述处理箱(2)前侧表面固定设置有控制开关(26)，所述控制开关(26)通过导线与电磁铁(23)电性连接。
5.根据权利要求1所述的一种农产品加工用污水回收装置，其特征在于：所述上承载盒(3)以及下承载盒(10)在进水管(1)水平中轴线上呈上下对称设置，所述进水管(1)内壁上固定设置有滤网(27)，所述滤网(27)临近上承载盒(3)右侧。
6.根据权利要求1所述的一种农产品加工用污水回收装置，其特征在于：所述上承载盒(3)内壁上固定设置有密封板(28)，且密封板(28)位于破碎刀组(9)上方，所述转杆(8)与密封板(28)活动连接。
7.根据权利要求1所述的一种农产品加工用污水回收装置，其特征在于：所述处理箱(2)顶端设置有投药口(30)，所述处理箱(2)底端设置有出水管(31)，所述出水管(31)上设置有阀门(32)。
8.根据权利要求1所述的一种农产品加工用污水回收装置，其特征在于：所述下承载盒(10)右侧表面开设有封堵槽，所述封堵板(13)活动设置在封堵槽上。
9.根据权利要求1所述的一种农产品加工用污水回收装置，其特征在于：所述出料管(14)与进水管(1)呈平行设置，且出料管(14)左端开设有出料口，所述出料管(14)内壁上固定设置有隔板(29)，所述支杆(16)与隔板(29)活动连接，所述进水管(1)输出端与处理箱(2)左侧表面之间设置有水泵(33)。
10.根据权利要求1 9任意一项所述的一种农产品加工用污水回收装置的使用方法，其特征在于：该方法包括以下步骤：步骤一：抽取：将进水管(1)输入端通过法兰和螺栓与污水管道进行组接，水泵(33)运作配合进水管(1)将污水抽入处理箱(2)；步骤二：清堵过滤：进水管(1)内壁上的滤网(27)将污水中混杂的大块杂物进行分离阻拦，第一电机(4)运作带动丝杆(5)转动，移动块(6)受丝杆(5)作用带动第一电机(4)上下调整位置，第一电机(4)运作控制转杆(8)转动，转杆(8)在密封板(28)上转动升降，破碎刀组(9)随转杆(8)转动对大块杂物进行搅动破碎使其细化；步骤三：净化：在吸附盒(18)内放入活性炭，从投药口放入处理药剂，搅动电机(34)运作控制搅动杆(22)转动，搅动条板随搅动杆(22)转动使药液与污水充分反应进行杀菌除藻，活性炭对污水里的异味物质进行吸附，关闭控制开关，电磁铁(23)失去磁性，磁吸杆(25)随复位弹簧(24)伸出并插入支柱(20)顶端的定位槽，支柱(20)随搅动杆(22)在固定轴承(19)上转动，扰动板(21)随支柱(20)在吸附盒(18)内转动，扰动板(21)对活性炭进行扰动使其与异味物质充分接触；步骤四：出水：净化完的污水从吸附盒(18)上的滤孔滤出到达处理箱(2)底端，开启阀门(32)，净化水从出水管(31)导出进行回收；步骤五：收集：水泵(33)停止运作，电动伸缩杆(12)运作将封堵板(13)移动到调整盒(11)，破碎细化的杂物随下承载盒(10)落入出料管(14)，第二电机(15)运作带动支杆(16)在隔板(29)上转动，螺旋叶片(17)随支杆(16)转动将杂物推送到出料管(14)左端的出料口，杂物集中下落脱离设备完成收集。
发明内容
本发明的主要目的在于提供一种农产品加工用污水回收装置及其使用方法，可以有效解决背景技术中农产品用污水回收装置，一般都会设置滤网对污水混杂的大块杂物进行过滤，在对污水的净化过程中常常会使用药剂配合活性炭吸附的方式对污水中的细菌藻类和异味物质进行处理，但是滤网阻拦的杂物长期堆积不方便清理，容易造成管道堵塞，影响污水输送，且杂物不能高效集中收集，人员需要定期拆装管道进行清理，维护成本高，同时活性炭在处理容器内不能全方位的与污水接触，吸附效果不全面也影响污水二次过滤速度问题。
为实现上述目的，本发明采取的技术方案为：一种农产品加工用污水回收装置及其使用方法，本发明之装置包括进水管和位于进水管输出端的处理箱，所述进水管上设置有破碎机构和收集机构，所述处理箱上设置有扰动机构；
所述破碎机构包括固定设置在进水管外壁上的上承载盒，开设在上承载盒内壁上的滑槽、固定在上承载盒内部底面的第一电机、设置在第一电机输出端的丝杆、活动设置在丝杆上的移动块、固定设置在移动块上的破碎电机、设置在破碎电机输出端的转杆以及固定设置在转杆外周面的破碎刀组；
所述收集机构固定设置在进水管外壁上的下承载盒、设置于下承载盒右侧表面的调整盒、设置在调整盒右侧内壁上的电动伸缩杆、设置在电动伸缩杆输出端的封堵板、设置在下承载盒底端的出料管，设置在出料管右侧内壁上的第二电机、设置在第二电机输出端的支杆以及设置于支杆外周面的螺旋叶片。
优选地，所述扰动机构包括开设在处理箱前侧表面的定位槽、活动设置在定位槽上的吸附盒、设置在吸附盒内部底面的固定轴承，活动设置在固定轴承上的支柱以及固定设置在支柱外周面的扰动板，所述吸附盒远离处理箱的一侧设置有盖板，所述盖板前侧表面设置有把手，所述吸附盒内部底面上开设有滤孔。
优选地，所述处理箱顶面活动设置有搅动杆，且搅动杆贯穿延伸至处理箱内部，所述处理箱顶面固定设置有搅动电机，所述搅动杆顶端与搅动电机输出端连接，所述搅动杆外周面设置有搅动条板，所述搅动杆底端开设有收纳槽，所述收纳槽内部顶面固定设置有电磁铁，所述电磁铁底端固定设置有复位弹簧，所述复位弹簧底端固定设置有磁吸杆。
优选地，所述支柱顶端开设有定位槽，所述磁吸杆的位置和尺寸与定位槽的位置和尺寸相匹配，所述处理箱前侧表面固定设置有控制开关，所述控制开关通过导线与电磁铁电性连接。
优选地，所述上承载盒以及下承载盒在进水管水平中轴线上呈上下对称设置，所述进水管内壁上固定设置有滤网，所述滤网临近上承载盒右侧。
优选地，所述上承载盒内壁上固定设置有密封板，且密封板位于破碎刀组上方，所述转杆与密封板活动连接。
优选地，所述处理箱顶端设置有投药口，所述处理箱底端设置有出水管，所述出水管上设置有阀门。
优选地，所述下承载盒右侧表面开设有封堵槽，所述封堵板活动设置在封堵槽上。
优选地，所述出料管与进水管呈平行设置，且出料管左端开设有出料口，所述出料管内壁上固定设置有隔板，所述支杆与隔板活动连接，所述进水管输出端与处理箱左侧表面之间设置有水泵。
一种农产品加工用污水回收装置的使用方法，包括以下步骤：
步骤一：抽取：
将进水管输入端通过法兰和螺栓与污水管道进行组接，水泵运作配合进水管将污水抽入处理箱；
步骤二：清堵过滤：
进水管内壁上的滤网将污水中混杂的大块杂物进行分离阻拦，第一电机运作带动丝杆转动，移动块受丝杆作用带动第一电机上下调整位置，第一电机运作控制转杆转动，转杆在密封板上转动升降，破碎刀组随转杆转动对大块杂物进行搅动破碎使其细化；
步骤三：净化：
在吸附盒内放入活性炭，从投药口放入处理药剂，搅动电机运作控制搅动杆转动，搅动条板随搅动杆转动使药液与污水充分反应进行杀菌除藻，活性炭对污水里的异味物质进行吸附，关闭控制开关，电磁铁失去磁性，磁吸杆随复位弹簧伸出并插入支柱顶端的定位槽，支柱随搅动杆在固定轴承上转动，扰动板随支柱在吸附盒内转动，扰动板对活性炭进行扰动使其与异味物质充分接触；
步骤四：出水：
净化完的污水从吸附盒上的滤孔滤出到达处理箱底端，开启阀门，净化水从出水管导出进行回收；
步骤五：收集：
水泵停止运作，电动伸缩杆运作将封堵板移动到调整盒，破碎细化的杂物随下承载盒落入出料管，第二电机运作带动支杆在隔板上转动，螺旋叶片随支杆转动将杂物推送到出料管左端的出料口，杂物集中下落脱离设备完成收集。
与现有技术相比，本发明具有如下有益效果：
1.本发明中，通过设置上承载盒固定第一电机和破碎电机，通过第一电机带动丝杆正反转动，通过丝杆正反转动可以推动或拉扯移动块在滑槽里上下移动，通过移动块带动第一电机上下移动可以调整破碎刀组的位置，通过第一电机运作控制转杆转动，通过第一电机和破碎电机相互配合，转杆可以在密封板上转动升降，破碎刀组随转杆转动升降对大块杂物进行反复搅动破碎使其充分细化，保证了管道的畅通和污水的稳定输送。
2.本发明中，通过设置下承载盒对细化杂物进行接收，通过电动伸缩杆运作将封堵板拉扯移动到调整盒可以使得封堵槽导通，破碎细化的杂物随下承载盒落入出料管，通过第二电机运作带动支杆在隔板上转动，螺旋叶片随支杆转动将杂物推送到出料管左端的出料口，杂物集中下落脱离设备，高效完成了收集，省去了人员清理管道的维护工作。
3.本发明中，通过在处理箱上开设定位槽可以灵活安装拿取吸附盒，安装吸附盒时，通过开启控制开关可以使得电磁铁获得磁性，磁吸杆被吸附靠近电磁铁，复位弹簧压缩带动磁吸杆收回到收纳槽，通过控制开关，使电磁铁失去磁性，磁吸杆随复位弹簧伸出并插入支柱顶端的定位槽，支柱随搅动杆在固定轴承上转动，扰动板随支柱在吸附盒内转动，扰动板对活性炭进行扰动可以使其与异味物质充分接触，吸附效果更全面也提高了污水二次过滤速度。
（发明人：张天佑;游亿）
