公布日：2022.03.29
申请日：2021.12.22
分类号：C02F3/28(2006.01)I
摘要
本发明公开了一种螺旋式布水的厌氧布水装置，其包括：进水管、分水包和配水支管。具体地，进水管与厌氧反应器连接；分水包呈环状，设置在厌氧反应器内，进水管与分水包连通，分水包分布在厌氧反应器壁体内侧；配水支管设置在厌氧反应器内，配水支管的进水口与分水包连通，配水支管的出水口用于向厌氧反应器内喷水，单个配水支管的喷水覆盖范围为以出水口为原点的固定半径的圆形内；其中，厌氧反应器内包括至少一个布水面，配水支管的出水口位于布水面上。本发明技术方案通过在厌氧布水装置安装分水包，并通过各配水支管实现污水的均匀分配，并能有效解决厌氧布水装置的堵塞问题。
权利要求书

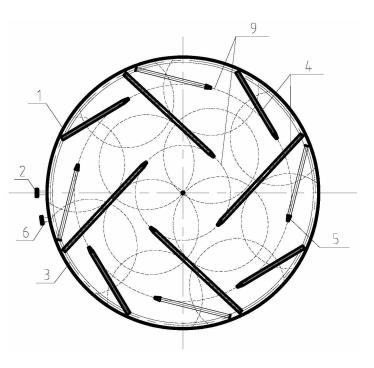

1.一种厌氧布水装置，其特征在于，包括：进水管(2)，所述进水管(2)与厌氧反应器(1)连接；分水包(3)，所述分水包(3)呈环状，设置在所述厌氧反应器(1)内，所述进水管(2)与所述分水包(3)连通，所述分水包(3)分布在所述厌氧反应器(1)壁体内侧；配水支管(4)，设置在所述厌氧反应器(1)内，所述配水支管(4)的进水口与所述分水包(3)连通，所述配水支管(4)的出水口用于向所述厌氧反应器(1)内喷水，单个所述配水支管(4)的喷水覆盖范围为以所述出水口为原点的固定半径的圆形内；其中，所述厌氧反应器(1)内包括至少一个布水面，所述配水支管(4)的出水口位于所述布水面上。
2.根据权利要求1所述的厌氧布水装置，其特征在于，单个所述布水面内布置有多个所述配水支管(4)的出水口；所述布水面上设置有布水圈(9)，所述布水圈(9)为以所述布水面中心点为原点的圆形，所述配水支管(4)的出水口均匀布置在所述布水圈(9)上。
3.根据权利要求2所述的厌氧布水装置，其特征在于，所述配水支管(4)的出水口处设置有配水喷嘴(5)；所述配水支管(4)的个数及所述配水喷嘴(5)的管径大小根据所述布水面大小、布水水量及喷嘴流速确定。
4.根据权利要求2所述的厌氧布水装置，其特征在于，所述布水圈(9)的个数根据所述布水面的面积及单个所述配水支管(4)的喷水覆盖范围而确定。
5.根据权利要求1所述的厌氧布水装置，其特征在于，还包括：排污阀(7)，所述排污阀(7)与所述进水管(2)连通。
6.根据权利要求5所述的厌氧布水装置，其特征在于，还包括：排气阀(8)，所述排气阀(8)与所述进水管(2)连通。
7.根据权利要求6所述的厌氧布水装置，其特征在于，还包括：反冲洗管(6)，所述反冲洗管(6)与所述分水包(3)连通。
8.根据权利要求2所述的厌氧布水装置，其特征在于，所述配水喷嘴(5)设置成污水从所述配水喷嘴(5)沿所述布水圈(9)切线方向喷射。
9.根据权利要求8所述的厌氧布水装置，其特征在于，同一所述布水圈上的所述配水喷嘴(5)的喷水覆盖范围相重叠；相邻所述布水圈上的所述配水喷嘴(5)的喷水覆盖范围相重叠。
10.一种厌氧反应器，其特征在于，包括：权利要求1-9任一项所述的厌氧布水装置。
发明内容
为此，本发明实施例提供一种螺旋式布水的厌氧布水装置，以解决现有技术中厌氧反应器内污水分配不均匀的问题。
为了实现上述目的，本发明的实施方式提供如下技术方案：
在本发明的实施方式的一个方面中，提供了一种厌氧布水装置，包括：
进水管，所述进水管与厌氧反应器连接；
分水包，所述分水包呈环状，设置在所述厌氧反应器内，所述进水管与所述分水包连通，所述分水包分布在所述厌氧反应器壁体内侧；
配水支管，设置在所述厌氧反应器内，所述配水支管的进水口与所述分水包连通，所述配水支管的出水口用于向所述厌氧反应器内喷水，单个所述配水支管的喷水覆盖范围为以所述出水口为原点的固定半径的圆形内；
其中，所述厌氧反应器内包括至少一个布水面，所述配水支管的出水口位于所述布水面上。
进一步地，单个所述布水面内布置有多个所述配水支管的出水口；
所述布水面上设置有布水圈，所述布水圈为以所述布水面中心点为原点的圆形，所述配水支管的出水口均匀布置在所述布水圈上。
进一步地，所述配水支管的出水口处设置有配水喷嘴；
所述配水支管的个数及所述配水喷嘴的管径大小根据所述布水面大小、布水水量及喷嘴流速确定。
进一步地，所述布水圈的个数根据所述布水面的面积及单个所述配水支管的喷水覆盖范围而确定。
进一步地，所述厌氧布水装置还包括：
排污阀，所述排污阀与所述进水管连通。
进一步地，所述厌氧布水装置还包括：
排气阀，所述排气阀与所述进水管连通。
进一步地，所述厌氧布水装置还包括：
反冲洗管，所述反冲洗管与所述分水包连通。
进一步地，所述配水喷嘴设置成污水从所述配水喷嘴沿所述布水圈切线方向喷射。
进一步地，同一所述布水圈上的所述配水喷嘴的喷水覆盖范围相重叠；
相邻所述布水圈上的所述配水喷嘴的喷水覆盖范围相重叠。
在本发明的实施方式的一个方面中，提供了一种厌氧反应器，其包括：上文所述的厌氧布水装置。
本发明的实施方式具有如下优点：
本发明实施例公开了一种应用于厌氧反应器的新型厌氧螺旋式厌氧布水装置，通过在厌氧布水装置安装分水包，并通过各配水支管实现污水的均匀分配，并能有效解决厌氧布水装置堵塞问题。
（发明人：王祥;张婷;蒋得利;贾晓兰;甘长青;华开秀;刘微）
