公布日：2022.12.30
申请日：2022.10.19
分类号：C02F9/10(2006.01)I;C02F1/52(2006.01)N;C02F1/04(2006.01)N;C02F1/62(2006.01)N
摘要
本发明公开了一种废水处理用多级处理装置，包括：沉淀箱以及设置在沉淀箱侧面的输送组件和处理箱，所述输送组件设置在所述沉淀箱表面，所述处理箱固定在所述沉淀箱侧面，且与所述输送组件相对设置；所述沉淀箱，包括开设在沉淀箱内部的静置腔和蒸发腔，所述静置腔内部还设置有隔板和推板，所述蒸发腔内部还设置有加热单元。其有益效果是，该废水处理用多级处理装置，通过静置腔和蒸发腔，能够将水中的固体杂质进行充分清理，避免废水直接排放对环境造成污染，并且配合搅拌腔能够对废水中的重金属离子进行处理，避免人们的生活空间造成影响，同时设备的整体占地面积较小，整体耗能较低，减小了废水的整体处理成本，提高了装置的实用性。
权利要求书
1.一种废水处理用多级处理装置，包括：沉淀箱以及设置在沉淀箱侧面的输送组件和处理箱，其特征在于，所述输送组件设置在所述沉淀箱表面，所述处理箱固定在所述沉淀箱侧面，且与所述输送组件相对设置；所述沉淀箱，包括开设在沉淀箱内部的静置腔和蒸发腔，所述静置腔内部还设置有隔板和推板，所述蒸发腔内部还设置有加热单元；所述输送组件，包括设置在沉淀箱侧面的水泵和固定在沉淀箱表面的气泵，所述水泵侧面设置有第一连接管，所述气泵侧面设置有若干第二连接管；所述处理箱，包括开设在处理箱表面的搅拌腔以及固定在所述处理箱表面的冷凝单元，所述处理箱表面还固定有驱动设备和固定在驱动设备输出端的转动轴。
2.根据权利要求1所述的一种废水处理用多级处理装置，其特征在于：所述静置腔内壁还固定有升降单元，所述隔板固定在所述升降单元下端，所述升降单元有若干个，且均匀排布在所述静置腔内部，所述隔板表面还开设有若干个均匀排布在透水孔，且所述隔板内部开设有通气管路。
3.根据权利要求2所述的一种废水处理用多级处理装置，其特征在于：所述第二连接管一端固定有伸缩软管，所述伸缩软管能够穿设在所述静置腔表面，且所述伸缩软管一端与所述通气管路相连通。
4.根据权利要求1所述的一种废水处理用多级处理装置，其特征在于：所述处理箱侧面固定有支撑板，所述水泵固定在所述支撑板表面，所述第一连接管有若干个，且所述第一连接管分别穿设在所述静置腔和所述蒸发腔表面，所述第二连接管有若干个，且另一个所述第二连接管穿设在所述蒸发腔表面。
5.根据权利要求1所述的一种废水处理用多级处理装置，其特征在于：所述蒸发腔内部还设置有放置槽和加热单元，所述放置槽表面固定有导温板，所述放置槽与所述导温板能够形成密闭的存放腔，所述加热单元设置在存放腔中。
6.根据权利要求2所述的一种废水处理用多级处理装置，其特征在于：所述冷凝单元侧面固定有连接软管，所述连接软管能够穿设在所述蒸发腔和所述静置腔中，且所述连接软管一端与所述通气管路相连通，所述连接软管有若干个，且另一个所述连接软管穿设在所述搅拌腔表面。
7.根据权利要求1所述的一种废水处理用多级处理装置，其特征在于：所述搅拌腔内部还设置有检测模块，所述处理箱侧面还穿设有第二进水管和第二排水管，所述第二排水管表面能够设置有控制阀。
8.根据权利要求1所述的一种废水处理用多级处理装置，其特征在于：所述静置腔内壁还固定有推动件，所述推板固定在所述推动件一端，且所述推动件有若干个，且均匀排布在所述静置腔内壁，所述处理箱表面还固定有控制处理单元，所述静置腔内部设置有第一进水管，所述第一排水管穿设在所述蒸发腔表面，且所述第一排水管表面设置有控制阀。
9.一种废水处理用多级处理装置的使用方法，其特征在于：包括以下步骤，静置沉淀：向静置腔中注入废水和絮凝剂，静置25-40分钟，隔板向废水沉淀方向移动，通过水泵将隔板上方的废水通入蒸发腔中；蒸发过滤：通过加热单元将蒸发腔中的废水加热蒸发，气泵将蒸汽通入隔板对静置腔中的废水预热，通过冷凝单元将隔板中的蒸汽冷凝并通入搅拌腔；搅拌混合：通过检测模块对废水中的金属离子含量进行检测，将对应金属离子的重金属捕捉剂注入搅拌腔，通过转动轴对搅拌腔中的废水和重金属捕捉剂进行混合，并排放。
10.根据权利要求9所述的一种废水处理用多级处理装置的使用方法，其特征在于：在静置沉淀中，废水沉淀能够通过密封门和推板排出静置腔。
发明内容
为解决上述背景技术中提出的问题。本发明提供了一种废水处理用多级处理装置及其使用方法，解决了现有处理装置对水中固体杂质的截留和吸附能力比较低的问题。

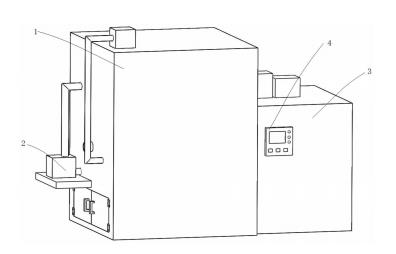

为实现上述目的，本发明提供如下技术方案：一种废水处理用多级处理装置，包括：沉淀箱以及设置在沉淀箱侧面的输送组件和处理箱，所述输送组件设置在所述沉淀箱表面，所述处理箱固定在所述沉淀箱侧面，且与所述输送组件相对设置；
所述沉淀箱，包括开设在沉淀箱内部的静置腔和蒸发腔，所述静置腔内部还设置有隔板和推板，所述蒸发腔内部还设置有加热单元；
所述输送组件，包括设置在沉淀箱侧面的水泵和固定在沉淀箱表面的气泵，所述水泵侧面设置有第一连接管，所述气泵侧面设置有若干第二连接管；
所述处理箱，包括开设在处理箱表面的搅拌腔以及固定在所述处理箱表面的冷凝单元，所述处理箱表面还固定有驱动设备和固定在驱动设备输出端的转动轴。
本发明一个较佳实施例中，所述静置腔内壁还固定有升降单元，所述隔板固定在所述升降单元下端，所述升降单元有若干个，且均匀排布在所述静置腔内部，所述隔板表面还开设有若干个均匀排布在透水孔，且所述隔板内部开设有通气管路。
本发明一个较佳实施例中，所述第二连接管一端固定有伸缩软管，所述伸缩软管能够穿设在所述静置腔表面，且所述伸缩软管一端与所述通气管路相连通。
本发明一个较佳实施例中，所述处理箱侧面固定有支撑板，所述水泵固定在所述支撑板表面，所述第一连接管有若干个，且所述第一连接管分别穿设在所述静置腔和所述蒸发腔表面，所述第二连接管有若干个，且另一个所述第二连接管穿设在所述蒸发腔表面。
本发明一个较佳实施例中，所述蒸发腔内部还设置有放置槽和加热单元，所述放置槽表面固定有导温板，所述放置槽与所述导温板能够形成密闭的存放腔，所述加热单元设置在存放腔中。
本发明一个较佳实施例中，所述冷凝单元侧面固定有连接软管，所述连接软管能够穿设在所述蒸发腔和所述静置腔中，且所述连接软管一端与所述通气管路相连通，所述连接软管有若干个，且另一个所述连接软管穿设在所述搅拌腔表面。
本发明一个较佳实施例中，所述搅拌腔内部还设置有检测模块，所述处理箱侧面还穿设有第二进水管和第二排水管，所述第二排水管表面能够设置有控制阀。
本发明一个较佳实施例中，所述静置腔内壁还固定有推动件，所述推板固定在所述推动件一端，且所述推动件有若干个，且均匀排布在所述静置腔内壁，所述处理箱表面还固定有控制处理单元，所述静置腔内部设置有第一进水管，所述第一排水管穿设在所述蒸发腔表面，且所述第一排水管表面设置有控制阀。
一种废水处理用多级处理装置的使用方法，包括以下步骤，
静置沉淀：向静置腔中注入废水和絮凝剂，静置25-40分钟，隔板向废水沉淀方向移动，通过水泵将隔板上方的废水通入蒸发腔中；
蒸发过滤：通过加热单元将蒸发腔中的废水加热蒸发，气泵将蒸汽通入隔板对静置腔中的废水预热，通过冷凝单元将隔板中的蒸汽冷凝并通入搅拌腔；
搅拌混合：通过检测模块对废水中的金属离子含量进行检测，将对应金属离子的重金属捕捉剂注入搅拌腔，通过转动轴对搅拌腔中的废水和重金属捕捉剂进行混合，并排放。
本发明一个较佳实施例中，在静置沉淀中，废水沉淀能够通过密封门和推板排出静置腔。
本发明解决了背景技术中存在的缺陷，本发明具备以下有益效果：
1、该废水处理用多级处理装置，通过静置腔和蒸发腔，能够将水中的固体杂质进行充分清理，避免废水直接排放对环境造成污染，并且配合搅拌腔能够对废水中的重金属离子进行处理，避免人们的生活空间造成影响，同时设备的整体占地面积较小，整体耗能较低，减小了废水的整体处理成本，提高了装置的实用性。
2、该废水处理用多级处理装置，通过隔板表面的透水孔，能够将废水沉淀物与上层废水隔离，避免在水泵抽取废水时将大量废水沉淀物一同抽取，并且隔板内部开设的通气管路配合气泵通入的蒸汽能够对静置腔中的废水进行预热，不仅能够减少加热时间，降低整体耗能，还能够降低蒸汽中的热量，降低冷凝单元的工作耗能。
3、该废水处理用多级处理装置，通过推板、推动件和密封门，能够将静置腔中的废水沉淀物排出静置腔，避免出现过多的堆积，同时配合第一排水管，能够将蒸发腔中蒸发留下的沉淀物排放至静置腔，并由推板将其排出静置腔，进一步提高了装置的实用性。
4、该废水处理用多级处理装置，通过检测模块和转动轴，能够通过检测模块对废水中的金属离子含量进行检测，随后将对应金属离子的重金属捕捉剂注入搅拌腔，通过转动轴对搅拌腔中的废水和重金属捕捉剂进行混合，即可对废水中的重金属离子进行去除，避免废水直接排放对环境造成污染。
5、该废水处理用多级处理装置，通过伸缩软管和连接软管，能够在隔板移动过程中跟随隔板同步移动，避免出现断裂和漏气的情况出现，同时静置腔内部还设置有与隔板平齐的倾斜板，能够避免废水沉淀物堆积在死角位置。
（发明人：王瑞华;王均;庞帅）
