公布日：2022.11.25
申请日：2022.09.15
分类号：C02F1/52(2006.01)I;B01F33/40(2022.01)I;B01D21/28(2006.01)I;C02F103/16(2006.01)N;C02F101/20(2006.01)N
摘要
本发明涉及一种有色金属提取废水处理装置及其处理方法，涉及提取废水处理技术的领域，其包括混合箱、混合机构以及振动机构；混合机构设置在混合箱内，振动机构包括振动电机、振动板、隔离组件以及振动弹簧；隔离组件设置在振动板和混合箱的内壁之间，振动弹簧设置在振动板与混合箱的底壁之间，振动弹簧的一端与振动板连接，另一端与混合箱的底壁连接；振动电机设置在振动板上，振动电机用于驱动振动板进行振动。本申请通过调节混合机构，便于石灰乳与废水进行快速混合，能够提高废水与石灰乳之间的反应效率；通过调节振动电机，能够使反应过后的清液与沉淀物快速分离，能够提高沉淀物沉淀的效率。
权利要求书

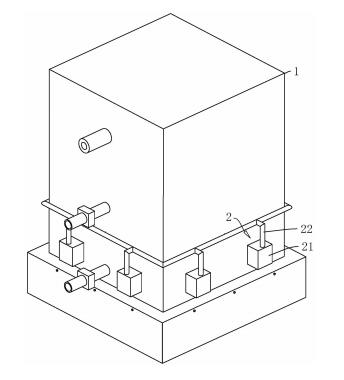

1.一种有色金属提取废水处理装置，其特征在于：包括混合箱（1）、位于所述混合箱（1）上的混合机构（2）以及振动机构（3）；所述混合机构（2）设置在所述混合箱（1）的内壁上，所述混合机构（2）用于驱动混合箱（1）内的废水进行混合操作；所述振动机构（3）包括振动电机（31）、振动板（32）、隔离组件（33）以及至少三个振动弹簧（34）；所述隔离组件（33）设置在振动板（32）和混合箱（1）的内壁之间，所述隔离组件（33）用于将振动板（32）的顶部与振动板（32）的底部分隔成两个腔；所述振动弹簧（34）设置在振动板（32）与混合箱（1）的底壁之间，所述振动弹簧（34）的一端与振动板（32）连接，另一端与所述混合箱（1）的底壁连接；所述振动电机（31）设置在所述振动板（32）上，所述振动电机（31）用于驱动所述振动板（32）进行振动。
2.根据权利要求1所述的一种有色金属提取废水处理装置，其特征在于：所述隔离组件（33）包括柔性件（331）和固定件（332）；所述柔性件（331）设置在振动板（32）的周侧，所述柔性件（331）通过固定件（332）分别固定在所述振动板（32）和混合箱（1）的内壁上。
3.根据权利要求2所述的一种有色金属提取废水处理装置，其特征在于：所述振动板（32）和混合箱（1）上分别开设有能够供所述柔性件（331）插入的定位槽（11）。
4.根据权利要求2所述的一种有色金属提取废水处理装置，其特征在于：所述柔性件（331）与振动板（32）和混合箱（1）之间设置有防水层（333）。
5.根据权利要求1所述的一种有色金属提取废水处理装置，其特征在于：所述混合机构（2）包括多个鼓气泵（21）和鼓气管（22）；所述鼓气管（22）设置在所述混合箱（1）的内壁上；所述鼓气泵（21）的出气口与所述鼓气管（22）连通，所述鼓气泵（21）用于对鼓气管（22）内进行鼓气。
6.根据权利要求5所述的一种有色金属提取废水处理装置，其特征在于：所述鼓气管（22）的出气口倾斜设置在所述混合箱（1）的内壁上。
7.根据权利要求5所述的一种有色金属提取废水处理装置，其特征在于：所述鼓气管（22）的出料口处设置有导气嘴（23）。
8.一种有色金属提取废水的处理方法，其特征在于：采用如权利要求1-7任一项所述的一种有色金属提取废水处理装置，包括步骤如下：步骤1：将有色金属提取废水注入混合箱（1），将石灰乳倒入混合箱（1）；步骤2：调节混合机构（2），混合机构（2）对石灰乳和废水进行混合操作；步骤3：调节振动电机（31），在振动弹簧（34）和柔性机构的作用下，使混合箱（1）内的沉淀物进行快速沉淀；步骤4：静置一段时间后，将滤清和沉淀物进行分离，对滤清和沉淀物分别进行处理，然后排放。
发明内容为了解决石灰乳与有色金属产生的废水之间的混合效率，以及提高沉淀物的沉淀效率，本发明提供一种有色金属提取废水处理装置及其处理方法。
第一方面，本发明提供一种有色金属提取废水处理装置，采用如下的技术方案：一种有色金属提取废水处理装置，包括混合箱、位于所述混合箱上的混合机构以及振动机构；所述混合机构设置在所述混合箱的内壁上，所述混合机构用于驱动混合箱内的废水进行混合操作；所述振动机构包括振动电机、振动板、隔离组件以及至少三个振动弹簧；所述隔离组件设置在振动板和混合箱的内壁之间，所述隔离组件用于将振动板的顶部与振动板的底部分隔成两个腔；所述振动弹簧设置在振动板与混合箱的底壁之间，所述振动弹簧的一端与振动板连接，另一端与所述混合箱的底壁连接；所述振动电机设置在所述振动板上，所述振动电机用于驱动所述振动板进行振动。
通过采用上述技术方案，将废水排入混合箱内，将定量的石灰乳倒入混合箱内。调节混合机构，混合机构使废水和石灰乳进行充分混合操作，能够提高废水与石灰乳的反应效率，待反应结束后，调节振动电机，在振动弹簧和柔性件的作用下，振动板发生振动，使落到振动板上的沉淀物迅速进行沉淀下落，当沉淀物沉淀到一定程度后，关闭振动电机，静置一段时间，然后对上层清液和下层沉淀物分别进行抽取，然后进行后续的处理操作。通过调节混合机构，便于石灰乳与废水进行快速混合，能够提高废水与石灰乳之间的反应效率；通过调节振动电机，能够使反应过后的清液与沉淀物快速分离，能够提高沉淀物沉淀的效率。
可选的，所述隔离组件包括柔性件和固定件；所述柔性件设置在振动板的周侧，所述柔性件通过固定件分别固定在所述振动板和混合箱的内壁上。
通过采用上述技术方案，调节柔性件，在固定件的作用下，依次将柔性件的内圈固定在振动板上，使柔性件的外圈牢牢地固定在混合箱的内壁上。设置的隔离组件，能够将振动板的顶部和振动板的底部隔离开来，减少混合溶液从振动板的顶部运动到振动板的底部，便于振动板对沉淀物进行振动处理。
可选的，所述振动板和混合箱上分别开设有能够供所述柔性件插入的定位槽。
通过采用上述技术方案，设置的定位槽，能够对柔性件在振动板和混合箱上的固定起到一定的定位作用，便于将柔性件牢牢地固定在振动板和混合箱上，能够提高柔性件的固定效果。
可选的，所述柔性件与振动板和混合箱之间设置有防水层。
通过采用上述技术方案，设置的防水层，能够加强柔性件与振动板和混合箱之间的密封性，减少溶液从柔性件与振动板和混合箱之间的缝隙中渗出，进而提高对混合溶液的密封效果。
可选的，所述混合机构包括多个鼓气泵和鼓气管；所述鼓气管设置在所述混合箱的内壁上；所述鼓气泵的出气口与所述鼓气管连通，所述鼓气泵用于对鼓气管内进行鼓气。
通过采用上述技术方案，调节鼓气泵，鼓气泵通过鼓气管向混合箱内进行鼓气，使混合箱内的溶液在鼓气泵的作用下进行运动，能够提高混合箱内容易的混合效率。设置的混合机构，能够使混合箱内的溶液发生运动，能够提高混合箱溶液的混合效率，提高溶液的混合质量。
可选的，所述鼓气管的出气口倾斜设置在所述混合箱的内壁上。
通过采用上述技术方案，鼓气管倾斜设置在混合箱的内壁上，使鼓气管鼓入混合箱的气体能够形成一个螺旋状运动，使混合溶液能够在鼓气管的作用下进行运动，能够提高混合溶液之间的接触面积，提高溶液的混合效率。
可选的，所述鼓气管的出料口处设置有导气嘴。
通过采用上述技术方案，设置的导气嘴，能够对鼓气管股出的气起到一定的导向作用，使鼓气管内的气流沿导气嘴的导向方向进行运动。能够提高导气管的导气范围。
第二方面，本申请提供一种有色金属提取废水的处理方法，采用如下的技术方案：一种有色金属提取废水的处理方法，包括如下步骤：步骤1：将有色金属提取废水注入混合箱，将石灰乳倒入混合箱；步骤2：调节混合机构，混合机构对石灰乳和废水进行混合操作；步骤3：调节振动电机，在振动弹簧和柔性机构的作用下，使混合箱内的沉淀物进行快速沉淀；步骤4：静置一段时间后，将滤清和沉淀物进行分离，对滤清和沉淀物分别进行处理，然后排放。
通过采用上述技术方案，将一定量的有色金属提取废水注入混合箱内，并将一定量的石灰乳倒入混合箱，调节混合机构，使混合机构对废水和石灰乳进行混合操作。等混合结束后，调节振动电机，在柔性机构和振动弹簧的作用下，振动电机带动振动板进行振动，能够使沉淀物进行快速沉淀。待静置一些时间后，将上层的清液和底部的沉淀物分别进行抽取，并进行后续的处理操作，处理完成后并排放。设置的一种有色金属提取废水的处理方法，在混合机构的作用下，能够使废水与石灰乳进行充分反应，能够提高反应效率；且在振动板的振动作用下，能够使沉淀物快速沉淀，提高沉淀物的沉淀效率。
综上所述，本发明包括以下至少一种有益技术效果：
1.通过调节混合机构，便于石灰乳与废水进行快速混合，能够提高废水与石灰乳之间的反应效率；通过调节振动电机，能够使反应过后的清液与沉淀物快速分离，能够提高沉淀物沉淀的效率；
2.设置的隔离组件，能够将振动板的顶部和振动板的底部隔离开来，减少混合溶液从振动板的顶部运动振动板的底部，便于振动板对沉淀物进行振动处理；
3.设置的混合机构，能够使混合箱内的溶液发生运动，能够提高混合箱溶液的混合效率，提高溶液的混合质量；
4.设置的一种有色金属提取废水的处理方法，在混合机构的作用下，能够使废水与石灰乳进行充分反应，能够提高反应效率；且在振动板的振动作用下，能够使沉淀物快速沉淀，提高沉淀物的沉淀效率。
（发明人：金竹林;冉新权）
