公布日：2022.11.18
申请日：2022.10.19
分类号：C02F1/28(2006.01)I
摘要
本发明公开了一种废水有机物回收装置及回收工艺，通过在废水输送管上设置有放置体，在放置体中设置有活动载体，且活动载体通过控制伸缩杆进行上下移动，废水输送管中废水经过第一装载管和第二装载管中，第一装载管与第二装载管中的吸附装置对废水中的有机物进行吸附处理，之后再通过安装载件和定位组件以及吸附配件与定位组件之间的配合使用，提高其废水吸附回收处理工作灵活性，对安装载件和吸附配件能够进行快速更换，便于后期的拆卸清理以及进行局部更换，降低开支，提高经济效益；且在保证有机物吸附收集工作效率的同时，能够避免造成其堵塞，保证整体的废水回收工作效益。
权利要求书

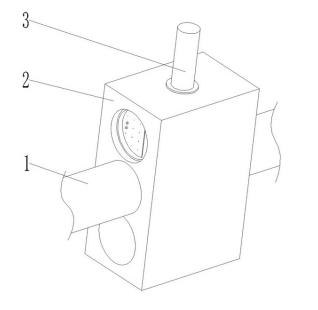

1.一种废水有机物回收装置，包括废水输送管（1）、放置体（2），所述废水输送管（1）上固定连接设置有放置体（2）；其特征在于：放置体（2）的顶部固定设置有控制伸缩杆（3），所述控制伸缩杆（3）的一端延伸至活动腔（5）中，且控制伸缩杆（3）的端部固定设置有活动载体（4），所述活动载体（4）活动设置在活动腔（5）中，且活动载体（4）中设置有两组柱形收纳槽（7），柱形收纳槽（7）的一端内侧壁固定设置有限位挡环（8），限位挡环（8）上内侧固定设置有第一环形磁铁（9），所述放置体（2）的一侧对称设置有圆形通槽（6），圆形通槽（6）与活动腔（5）相连通设置，所述柱形收纳槽（7）中设置有安装载件（10）；所述安装载件（10）包含有第一装载管（1001）、第二装载管（1002）、外螺纹对接环（1003）、内螺纹对接槽（1004）、第二环形磁铁（1005）、第一微晶吸附板（1006），所述安装载件（10）通过定位组件（11）进行定位安装；所述定位组件（11）包含有定位卡槽（1101）、活动定位卡板（1102）、复位弹簧（1103）、预定位弧形块（1104）、推压斜槽（1105）、螺纹孔（1106）、锁紧螺丝（1107）；吸附配件（12），所述吸附配件（12）包含有第二微晶吸附板（1201）、矩形通槽（1202）、转轴（1203）、引流吸附斜板（1204）。
2.根据权利要求1所述的一种废水有机物回收装置，其特征在于：所述柱形收纳槽（7）与圆形通槽（6）设置位置相对应，且两者直径设置相等。
3.根据权利要求1所述的一种废水有机物回收装置，其特征在于：所述第一装载管（1001）一端内侧壁设置有内螺纹对接槽（1004），所述第二装载管（1002）一端内侧壁固定设置有外螺纹对接环（1003），所述外螺纹对接环（1003）与内螺纹对接槽（1004）相适配螺纹连接，所述第二环形磁铁（1005）固定设置在第二装载管（1002）另一端的端面，所述第一微晶吸附板（1006）在第一装载管（1001）和第二装载管（1002）中等距交错设置。
4.根据权利要求3所述的一种废水有机物回收装置，其特征在于：所述第一微晶吸附板（1006）设置为圆形板，且其一侧切除，使得第一微晶吸附板（1006）安装在第一装载管（1001）和第二装载管（1002）中具有缺口，避免在对废水有机物进行吸附回收时造成堵塞，且第一微晶吸附板（1006）的直径与第一装载管（1001）和第二装载管（1002）的内径相等。
5.根据权利要求2所述的一种废水有机物回收装置，其特征在于：所述第二环形磁铁（1005）与第一环形磁铁（9）设置位置相对应、设置组数相同，两者相互吸引。
6.根据权利要求1所述的一种废水有机物回收装置，其特征在于：所述定位卡槽（1101）等距交错设置在第一装载管（1001）和第二装载管（1002）内侧壁，所述活动定位卡板（1102）活动设置在活动槽中，活动槽设置在第一微晶吸附板（1006）的一侧，且活动定位卡板（1102）的一端固定设置有复位弹簧（1103），复位弹簧（1103）另一端固定设置在活动槽中，活动定位卡板（1102）另一端的端面设置为弧形面，且弧形面上固定设置有预定位弧形块（1104），所述推压斜槽（1105）设置在活动定位卡板（1102）的一侧，所述螺纹孔（1106）对称设置在第一微晶吸附板（1006）的一侧，且螺纹孔（1106）与活动槽相连通，螺纹孔（1106）与锁紧螺丝（1107）相适配螺纹连接。
7.根据权利要求6所述的一种废水有机物回收装置，其特征在于：所述预定位弧形块（1104）上对称设置辅助斜面，且活动定位卡板（1102）与定位卡槽（1101）设置位置相对应、设置组数相同。
8.根据权利要求1所述的一种废水有机物回收装置，其特征在于：对于第一装载管（1001）和第二装载管（1002）内侧的吸附装置还可以设置为吸附配件（12），所述第二微晶吸附板（1201）也是通过定位组件（11）等距固定设置在第一装载管（1001）和第二装载管（1002）中，且第二微晶吸附板（1201）中部位置设置有矩形通槽（1202），所述矩形通槽（1202）中等距活动插接设置有转轴（1203），所述转轴（1203）的两侧对称固定设置有引流吸附斜板（1204）。
9.根据权利要求8所述的一种废水有机物回收装置，其特征在于：所述引流吸附斜板（1204）在转轴（1203）的作用下进行转动，且引流吸附斜板（1204）的一侧设置有斜面，即对称设置的引流吸附斜板（1204）在水流的冲击下可以进行旋转，在保证对废水中有机物吸附的情况下，避免造成水流的堵塞。
10.一种如权利要求1-7任意一项所述废水有机物回收装置使用的回收工艺，其特征在于，该回收工艺，包括以下步骤：S1：本发明对于废水中的有机物吸附处理工作，通过在废水输送管（1）上设置有放置体（2），在放置体（2）中设置有活动载体（4），且活动载体（4）通过控制伸缩杆（3）进行上下移动，之后通过控制伸缩杆（3）的控制，将活动载体（4）上其中一个圆形通槽（6）移动到废水输送管（1）的管口位置，即两者进行紧密对接，废水输送管（1）中废水经过第一装载管（1001）和第二装载管（1002）中，第一装载管（1001）与第二装载管（1002）两者通过螺纹连接形成一个装载管，装载管中的吸附装置对废水中的有机物进行吸附处理；S2：通过设置的安装载件（10）和定位组件（11）以及吸附配件（12）与定位组件（11）之间的配合使用，对于废水中有机物能够进行很好的吸附收集工作，且对安装载件（10）和吸附配件（12）能够进行快速更换，便于后期的拆卸清理以及进行局部更换，使用灵活性高，降低开支，提高经济效益；即对于第一微晶吸附板（1006）的安装固定工作，首先直接将第一微晶吸附板（1006）压入第一装载管（1001）中，即设置在活动定位卡板（1102）一端的预定位弧形块（1104）在其两侧斜面的作用下被压入活动槽中，且使得与活动定位卡板（1102）相连接的复位弹簧（1103）处于压缩状态，当活动定位卡板（1102）到达定位卡槽（1101）位置时，活动定位卡板（1102）在复位弹簧（1103）的回弹作用下回到初始位置，即活动定位卡板（1102）进入到定位卡槽（1101）中，对第一微晶吸附板（1006）进行预定位，紧接着旋紧锁紧螺丝（1107），锁紧螺丝（1107）通过螺纹孔（1106）进入到活动定位卡板（1102）上的推压斜槽（1105）中，且对推压斜槽（1105）中的斜坡进行挤压，进而推动活动定位卡板（1102）卡入到定位卡槽（1101），实现第一微晶吸附板（1006）的定位安装，操作简单；且对于第一微晶吸附板（1006）拆卸，直接旋松锁紧螺丝（1107），使得锁紧螺丝（1107）对推压斜槽（1105）的挤压解除，与此同时，活动定位卡板（1102）在复位弹簧（1103）的复位作用下回到初始位置，即从定位卡槽（1101）中分离出来，之后直接将第一微晶吸附板（1006）取出即可。
发明内容
本发明的目的在于提供一种废水有机物回收装置及回收工艺，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种废水有机物回收装置，包括废水输送管、放置体，所述废水输送管上固定连接设置有放置体；放置体的顶部固定设置有控制伸缩杆，所述控制伸缩杆的一端延伸至活动腔中，且控制伸缩杆的端部固定设置有活动载体，所述活动载体活动设置在活动腔中，且活动载体中设置有两组柱形收纳槽，柱形收纳槽的一端内侧壁固定设置有限位挡环，限位挡环上内侧固定设置有第一环形磁铁，所述放置体的一侧对称设置有圆形通槽，圆形通槽与活动腔相连通设置，所述柱形收纳槽中设置有安装载件；所述安装载件包含有第一装载管、第二装载管、外螺纹对接环、内螺纹对接槽、第二环形磁铁、第一微晶吸附板，所述安装载件通过定位组件进行定位安装；所述定位组件包含有定位卡槽、活动定位卡板、复位弹簧、弧形块、推压斜槽、螺纹孔、锁紧螺丝；吸附配件，所述吸附配件包含有第二微晶吸附板、矩形通槽、转轴、引流吸附斜板。
优选的，所述柱形收纳槽与圆形通槽设置位置相对应，且两者直径设置相等。
优选的，所述第一装载管一端内侧壁设置有内螺纹对接槽，所述第二装载管一端内侧壁固定设置有外螺纹对接环，所述外螺纹对接环与内螺纹对接槽相适配螺纹连接，所述第二环形磁铁固定设置在第二装载管另一端的端面，所述第一微晶吸附板在第一装载管和第二装载管中等距交错设置。
优选的，所述第一微晶吸附板设置为圆形板，且其一侧切除，使得第一微晶吸附板安装在第一装载管和第二装载管中具有缺口，避免在对废水有机物进行吸附回收时造成堵塞，且第一微晶吸附板的直径与第一装载管和第二装载管的内径相等。
优选的，所述第二环形磁铁与第一环形磁铁设置位置相对应、设置组数相同，两者相互吸引。
优选的，所述定位卡槽等距交错设置在第一装载管和第二装载管内侧壁，所述活动定位卡板活动设置在活动槽中，活动槽设置在第一微晶吸附板的一侧，且活动定位卡板的一端固定设置有复位弹簧，复位弹簧另一端固定设置在活动槽中，活动定位卡板另一端的端面设置为弧形面，且弧形面上固定设置有预定位弧形块，所述推压斜槽设置在活动定位卡板的一侧，所述螺纹孔对称设置在第一微晶吸附板的一侧，且螺纹孔与活动槽相连通，螺纹孔与锁紧螺丝相适配螺纹连接。
优选的，所述预定位弧形块上对称设置辅助斜面，且活动定位卡板与定位卡槽设置位置相对应、设置组数相同。
优选的，对于第一装载管和第二装载管内侧的吸附装置还可以设置为吸附配件，所述第二微晶吸附板也是通过定位组件等距固定设置在第一装载管和第二装载管中，且第二微晶吸附板中部位置设置有矩形通槽，所述矩形通槽中等距活动插接设置有转轴，所述转轴的两侧对称固定设置有引流吸附斜板。
优选的，所述引流吸附斜板在转轴的作用下进行转动，且引流吸附斜板的一侧设置有斜面，即对称设置的引流吸附斜板在水流的冲击下可以进行旋转，在保证对废水中有机物吸附的情况下，避免造成水流的堵塞。
一种废水有机物回收装置的回收工艺，该回收工艺，包括以下步骤：S1：本发明对于废水中的有机物吸附处理工作，通过在废水输送管上设置有放置体，在放置体中设置有活动载体，且活动载体通过控制伸缩杆进行上下移动，之后通过控制伸缩杆的控制，将活动载体上其中一个圆形通槽移动到废水输送管的管口位置，即两者进行紧密对接，废水输送管中废水经过第一装载管和第二装载管中，第一装载管与第二装载管两者通过螺纹连接形成一个装载管，装载管中的吸附装置对废水中的有机物进行吸附处理；S2：通过设置的安装载件和定位组件以及吸附配件与定位组件之间的配合使用，对于废水中有机物能够进行很好的吸附收集工作，且对安装载件和吸附配件能够进行快速更换，便于后期的拆卸清理以及进行局部更换，使用灵活性高，降低开支，提高经济效益；即对于第一微晶吸附板的安装固定工作，首先直接将第一微晶吸附板压入第一装载管中，即设置在活动定位卡板一端的预定位弧形块在其两侧斜面的作用下被压入活动槽中，且使得与活动定位卡板相连接的复位弹簧处于压缩状态，当活动定位卡板到达定位卡槽位置时，活动定位卡板在复位弹簧的回弹作用下回到初始位置，即活动定位卡板进入到定位卡槽中，对第一微晶吸附板进行预定位，紧接着旋紧锁紧螺丝，锁紧螺丝通过螺纹孔进入到活动定位卡板上的推压斜槽中，且对推压斜槽中的斜坡进行挤压，进而推动活动定位卡板卡入到定位卡槽，实现第一微晶吸附板的定位安装，操作简单；且对于第一微晶吸附板拆卸，直接旋松锁紧螺丝，使得锁紧螺丝对推压斜槽的挤压解除，与此同时，活动定位卡板在复位弹簧的复位作用下回到初始位置，即从定位卡槽中分离出来，之后直接将第一微晶吸附板取出即可。
与现有技术相比，本发明的有益效果是：本发明对于废水中的有机物吸附处理工作，通过在废水输送管上设置有放置体，在放置体中设置有活动载体，且活动载体通过控制伸缩杆进行上下移动，之后通过控制伸缩杆的控制，将活动载体上其中一个圆形通槽移动到废水输送管的管口位置，即两者进行紧密对接，废水输送管中废水经过第一装载管和第二装载管中，第一装载管与第二装载管两者通过螺纹连接形成一个装载管，装载管中的吸附装置对废水中的有机物进行吸附处理，之后再通过安装载件和定位组件以及吸附配件与定位组件之间的配合使用，提高其废水吸附回收处理工作灵活性，对安装载件和吸附配件能够进行快速更换，便于后期的拆卸清理以及进行局部更换，使用灵活性高，降低开支，提高经济效益；且在保证有机物吸附收集工作效率的同时，能够避免造成其堵塞，保证整体的废水回收工作效益。
（发明人：段承越;董群伟;刘申祥）
