公布日：2022.10.04
申请日：2022.07.26
分类号：C02F1/62(2006.01)I;B01F27/90(2022.01)I;B01F27/80(2022.01)I;B01F35/12(2022.01)I;B08B9/087(2006.01)I;C02F101/20(2006.01)N
摘要
本发明公开了一种含重金属废水的重金属绿色处理装置，包括壳体与密封盖，所述壳体的顶部设置有密封盖，所述壳体的内腔设置有搅拌机构，所述搅拌机构的上设置有连接机构与缓冲机构；本发明涉及废水处理技术领域。该含重金属废水的重金属绿色处理装置，通过设置的缓冲机构，解决了重金属废水处理完成后存在的大量沉淀物需要人为刮除清理，浪费大量人力并且影响下一次的重金属废水处理时间的问题，同时也避免了刮刀在使用的过程中，碰到顽固的固体沉降物造成对刮刀的损伤，通过打开密封盖，将密封盖、搅拌机构、连接机构、缓冲机构取出，松动固定螺栓解除对T型卡块和刮刀的限制，将刮刀从T型卡块上取出进行跟换即可，拆卸方便，安装快捷。
权利要求书

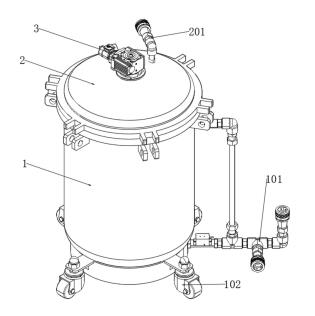

1.一种含重金属废水的重金属绿色处理装置，包括壳体(1)与密封盖(2)，所述壳体(1)的顶部设置有密封盖(2)，其特征在于：所述壳体(1)的内腔设置有搅拌机构(3)，所述搅拌机构(3)的上设置有连接机构(4)与缓冲机构(5)；所述缓冲机构(5)包括支撑板(501)，所述支撑板(501)的外侧一端通过轴承转动连接有移动杆(502)，所述支撑板(501)的外侧另一端固定连接有定位柱(503)，所述定位柱(503)的顶部插接有连接轴(504)，且位于连接轴(504)的上方开设有插孔，所述插孔内设置有插销(505)，所述连接轴(504)的外壁一端固定连接有定位杆(506)，且定位杆(506)的另一端固定连接有限位块，所述定位杆(506)上套设有滑套(507)，所述滑套(507)的一端与移动杆(502)的一端固定连接，所述定位杆(506)上套设有弹簧(508)，且弹簧(508)的两端分别与与限位块和滑套(507)的一端相互抵触。
2.根据权利要求1所述的一种含重金属废水的重金属绿色处理装置，其特征在于：所述搅拌机构(3)包括固定安装在密封盖(2)顶部的伺服电机(301)，所述伺服电机(301)的输出端贯穿密封盖(2)并固定连接有固定杆(302)，所述固定杆(302)的外表面上下两端均固定连接有三组搅拌杆(303)，上下端所述搅拌杆(303)的外侧一端均固定连接有定位轴杆(304)，上下端所述搅拌杆(303)内侧端面固定连接有固定板(306)，所述固定板(306)的外侧设置有刮刀(305)。
3.根据权利要求2所述的一种含重金属废水的重金属绿色处理装置，其特征在于：所述连接机构(4)包括转动杆(401)，所述转动杆(401)的两端与两组定位轴杆(304)的相对端转动连接，所述转动杆(401)的外侧一端固定连接有T型卡块(402)，所述T型卡块(402)上设置有固定螺栓(403)。
4.根据权利要求3所述的一种含重金属废水的重金属绿色处理装置，其特征在于：所述刮刀(305)的内侧端面插接在T型卡块(402)上，所述刮刀(305)与T型卡块(402)通过固定螺栓(403)进行固定连接。
5.根据权利要求4所述的一种含重金属废水的重金属绿色处理装置，其特征在于：所述支撑板(501)套设在转动杆(401)两端，所述支撑板(501)的另一端与固定板(306)的一端固定连接。
6.根据权利要求1所述的一种含重金属废水的重金属绿色处理装置，其特征在于：所述刮刀(305)的外侧一端与壳体(1)的内壁相互贴合。
7.根据权利要求1所述的一种含重金属废水的重金属绿色处理装置，其特征在于：所述壳体(1)的底部一侧连通有输送管道(101)，所述输送管道(101)上设置有控制阀，所述壳体(1)的底端固定四周安装有万向轮(102)。
8.根据权利要求1所述的一种含重金属废水的重金属绿色处理装置，其特征在于：所述密封盖(2)的顶部一侧连通有进液管道(201)，所述进液管道(201)的一端与外部含重金属废水的管道相互连通。
发明内容
针对现有技术的不足，本发明提供了一种含重金属废水的重金属绿色处理装置，解决了现有装置，在对重金属废水进行沉降处理时，沉降的固体物质易附着在沉降室的内壁上，不便清理，且沉降的固体在沉降室排放较为麻烦的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种含重金属废水的重金属绿色处理装置，包括壳体与密封盖，所述壳体的顶部设置有密封盖，所述壳体的内腔设置有搅拌机构，所述搅拌机构的上设置有连接机构与缓冲机构；所述缓冲机构包括支撑板，所述支撑板的外侧一端通过轴承转动连接有移动杆，所述支撑板的外侧另一端固定连接有定位柱，所述定位柱的顶部插接有连接轴，且位于连接轴的上方开设有插孔，所述插孔内设置有插销，所述连接轴的外壁一端固定连接有定位杆，且定位杆的另一端固定连接有限位块，所述定位杆上套设有滑套，所述滑套的一端与移动杆的一端固定连接，所述定位杆上套设有弹簧，且弹簧的两端分别与与限位块和滑套的一端相互抵触。
优选的，所述搅拌机构包括固定安装在密封盖顶部的伺服电机，所述伺服电机的输出端贯穿密封盖并固定连接有固定杆，所述固定杆的外表面上下两端均固定连接有三组搅拌杆，上下端所述搅拌杆的外侧一端均固定连接有定位轴杆，上下端所述搅拌杆内侧端面固定连接有固定板，所述固定板的外侧设置有刮刀。
优选的，所述连接机构包括转动杆，所述转动杆的两端与两组定位轴杆的相对端转动连接，所述转动杆的外侧一端固定连接有T型卡块，所述T型卡块上设置有固定螺栓。
优选的，所述刮刀的内侧端面插接在T型卡块上，所述刮刀与T型卡块通过固定螺栓进行固定连接。
优选的，所述支撑板套设在转动杆两端，所述支撑板的另一端与固定板的一端固定连接。
优选的，所述刮刀的外侧一端与壳体的内壁相互贴合。
优选的，所述壳体的底部一侧连通有输送管道，所述输送管道上设置有控制阀，所述壳体的底端固定四周安装有万向轮。
优选的，所述密封盖的顶部一侧连通有进液管道，所述进液管道的一端与外部含重金属废水的管道相互连通。
有益效果
本发明提供了一种含重金属废水的重金属绿色处理装置。与现有技术相比具备以下有益效果：
(1)、该含重金属废水的重金属绿色处理装置，通过开启伺服电机带动固定杆，固定杆带动搅拌杆转动，对废水进行搅拌，使重金属废水得到充分搅拌溶解，搅拌杆在进行搅拌的过程中，能够带动刮刀对壳体内壁上的固体沉降物进行刮除，在刮刀对壳体内壁上的固体沉降物进行刮除时，由于力的作用是相互的，能够带动刮刀和转动杆位于支撑板上转动，转动杆能够带动两端的移动杆转动，从而带动滑套位于定位杆上滑动，并压缩弹簧，同时在弹簧的弹性作用力下能够推动滑套向另一侧移动，从而带动移动杆、转动杆、刮刀进行复位处理，使得刮刀能够与壳体内壁相互贴合，通过设置的缓冲机构，解决了重金属废水处理完成后存在的大量沉淀物需要人为刮除清理，浪费大量人力并且影响下一次的重金属废水处理时间的问题，同时也避免了刮刀在使用的过程中，碰到顽固的固体沉降物造成对刮刀的损伤。
(2)、该含重金属废水的重金属绿色处理装置，通过打开密封盖，将密封盖、搅拌机构、连接机构、缓冲机构取出，松动固定螺栓解除对T型卡块和刮刀的限制，将刮刀从T型卡块上取出进行跟换即可，拆卸方便，安装快捷，便于操作。
（发明人：毛娟;林建）
