公布日：2022.08.09
申请日：2022.04.13
分类号：C02F9/14(2006.01)I
摘要
本发明公开了一种餐厨垃圾废水处理设备以及处理方法，分离箱，所述分离箱的右端设置有废水进口；储液箱，嵌套在所述分离箱的内部；厌氧发酵罐，放置在所述储液箱的内部；培养箱，所述培养箱的顶面上插接有出气管和厌氧出水管；好氧发酵罐，所述好氧发酵罐的下部插入所述培养箱内；通气管，放置在支架上；打气箱，所述打气箱的左右两端分别连接沼气管和氧气管；培养污泥，堆放在所述过滤网板和所述托板上。该餐厨垃圾废水处理设备以及处理方法，利用分离箱对餐厨垃圾废水进行预处理，实现分离效果，将厌氧发酵罐处理后的废水注入培养箱，使用低浓度的废水对培养污泥进行适应性培养，同时培养污泥会对废水产生降温效果。
权利要求书

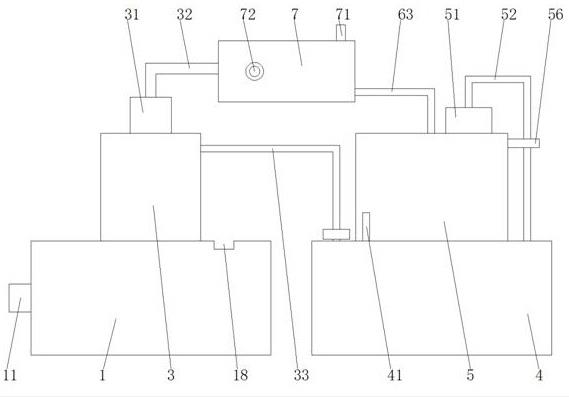

1.一种餐厨垃圾废水处理设备，其特征在于，包括：分离箱（1），所述分离箱（1）的右端设置有废水进口（11），所述分离箱（1）的内壁上安装有第一拦截板（12）、第二拦截板（13）、第三拦截板（14）和第一电极板（15），所述分离箱（1）的顶部开设有浮液口（18）；储液箱（2），嵌套在所述分离箱（1）的内部，所述储液箱（2）的左端设置有分离废水进口（21），所述储液箱（2）的外侧面上连接有第一拦截板（12）、第二拦截板（13）、第三拦截板（14）和隔板（19）；厌氧发酵罐（3），放置在所述储液箱（2）的内部，所述厌氧发酵罐（3）的底部插接有厌氧进水管（36），所述厌氧发酵罐（3）的顶面上设置有第一气液分离器（31），所述厌氧发酵罐（3）的侧面顶部连接有厌氧出水管（33）；培养箱（4），所述培养箱（4）的顶面上插接有出气管（41）和厌氧出水管（33），所述培养箱（4）的内壁上固定有过滤网板（42）和托板（44）；好氧发酵罐（5），所述好氧发酵罐（5）的下部插入所述培养箱（4）内，所述好氧发酵罐（5）的顶面上设置有第二气液分离器（51），所述好氧发酵罐（5）侧面的上下两端分别安装有好氧出水管（56）和好氧进水管（54）；通气管（6），放置在支架上，所述通气管（6）的内部形成升流区（61），所述通气管（6）和所述好氧发酵罐（5）之间形成降流区（55）；打气箱（7），所述打气箱（7）的左右两端分别连接沼气管（32）和氧气管（63），所述打气箱（7）的顶端安装有抽气管（71），所述打气箱（7）的内部设置有活塞板（75）；培养污泥（8），堆放在所述过滤网板（42）和所述托板（44）上。
2.根据权利要求1所述的一种餐厨垃圾废水处理设备，其特征在于：所述分离箱（1）和所述储液箱（2）之间构成环形区域，所述第一拦截板（12）、第二拦截板（13）和第三拦截板（14）分隔环形区域，且所述第一拦截板（12）、第二拦截板（13）和第三拦截板（14）关于所述储液箱（2）前后对称分布，两个第一拦截板（12）之间的扇环区域为沉淀槽（27），两个第三拦截板（14）之间的扇环区域为连通槽（22），所述连通槽（22）和所述沉淀槽（27）分别与废水进口（11）和分离废水进口（21）相连通。
3.根据权利要求2所述的一种餐厨垃圾废水处理设备，其特征在于：所述第一拦截板（12）和第二拦截板（13）之间的扇环区域内安装有第一电极板（15）、隔膜（16）和第二电极板（17），所述第一电极板（15）和所述第二电极板（17）分别固定在分离箱（1）和储液箱（2）上，所述第一电极板（15）和第二电极板（17）之间设置有两个隔膜（16），且所述隔膜（16）之间形成淡液槽（25），所述隔膜（16）与第一电极板（15）、隔膜（16）与第二电极板（17）之间形成浓液槽（26），所述第二拦截板（13）和第三拦截板（14）之间的扇环区域内安装有隔板（19），所述隔板（19）的上下两侧分别形成浮油槽（23）和除油槽（24）。
4.根据权利要求3所述的一种餐厨垃圾废水处理设备，其特征在于：所述第二拦截板（13）的底部开设有通孔（1301），所述通孔（1301）连通除油槽（24）和淡液槽（25），所述浮油槽（23）连通浮液口（18）。
5.根据权利要求1所述的一种餐厨垃圾废水处理设备，其特征在于：所述储液箱（2）和所述厌氧发酵罐（3）之间的环形区域为恒温水浴槽（28），所述恒温水浴槽（28）连通所述分离废水进口（21）和所述厌氧进水管（36），所述厌氧进水管（36）上安装有蠕动泵，所述厌氧进水管（36）的另一端伸入所述厌氧发酵罐（3）内，所述第一气液分离器（31）的顶端连接有沼气管（32），所述第一气液分离器（31）的底端连接有回流管（35），所述回流管（35）的下端靠近厌氧进水管（36），所述第一气液分离器（31）内插接有升流管（34），所述升流管（34）的下端靠近厌氧区。
6.根据权利要求1所述的一种餐厨垃圾废水处理设备，其特征在于：所述培养箱（4）和所述好氧发酵罐（5）之间的环形区域内安装有过滤网板（42）和托板（44），所述过滤网板（42）和所述托板（44）共同组成倾斜环板结构，所述过滤网板（42）和托板（44）的下方形成积液槽（43），所述积液槽（43）连通好氧进水管（54），所述好氧进水管（54）上安装有蠕动泵。
7.根据权利要求1所述的一种餐厨垃圾废水处理设备，其特征在于：所述第二气液分离器（51）的顶面上连接有二氧化碳管（52），所述二氧化碳管（52）的另一端插入培养箱（4）连接螺旋管（53），所述螺旋管（53）环绕所述好氧发酵罐（5），所述螺旋管（53）另一端伸出培养箱（4）连接出气管（41）。
8.根据权利要求1所述的一种餐厨垃圾废水处理设备，其特征在于：所述通气管（6）和所述好氧发酵罐（5）之间的区域形成降流区（55），所述通气管（6）的内部区域为升流区（61），所述升流区（61）内插接有氧气管（63），所述氧气管（63）的上端穿出所述好氧发酵罐（5）连接打气箱（7），所述氧气管（63）的下端连接曝气头（62）。
9.根据权利要求1所述的一种餐厨垃圾废水处理设备，其特征在于：所述活塞板（75）分隔所述打气箱（7）的内部空间形成沼气腔（73）和空气腔（74），所述沼气腔（73）和所述空气腔（74）分别连通沼气管（32）和氧气管（63），所述氧气管（63）和抽气管（71）内均安装有单向阀（77），所述打气箱（7）的内壁上固定有限位件（76），所述打气箱（7）的前侧面上安装有气泵（72），所述气泵（72）与储气罐相连。
10.一种餐厨垃圾废水处理方法，其特征在于，包括以下步骤：S1、将餐厨垃圾废水从废水进口（11）注入，废水经过沉淀槽（27）后上层含油废水进入第一拦截板（12）和第二拦截板（13）之间，第一电极板（15）与第二电极板（17）接通外界电源，在电场作用下废水中的带电粒子穿过隔膜（16）向两极方向移动，浓液槽（26）中的废水进入浮油槽（23），淡液槽（25）中的废水进入除油槽（24）；S2、除油槽（24）中的废水经过连通槽（22）从分离废水进口（21）进入恒温水浴槽（28），厌氧进水管（36）向厌氧发酵罐（3）内输送去油废水，废水在厌氧发酵罐（3）自下而上流动，废水中的污染物被污泥吸附降解，处理有的废水从厌氧出水管（33）流出，产生的气体从沼气管（32）排出；S3、将厌氧出水管（33）中的废水通入培养箱（4），利用污染物含量较少的废水对培养污泥（8）进行驯化，废水通过过滤网板（42）进入积液槽（43），好氧进水管（54）将废水间隙送入好氧发酵罐（5）；S4、将沼气管（32）接入打气箱（7），沼气腔（73）内的气体含量增加，推动活塞板（75）向右移动，空气腔（74）的体积缩小，气体被压入氧气管（63），活塞板（75）移动至与限位件（76）相接时，气泵（72）启动将沼气腔（73）中的气体泵入储气罐，活塞板（75）向左移动复位，空气从抽气管（71）进入空气腔（74）；S5、氧气管（63）接通曝气头（62），实现对通气管（6）内进行曝气，使好氧发酵罐（5）内产生环流状态，处理后废水从好氧出水管（56）流出，产生的气体从二氧化碳管（52）排出，二氧化碳管（52）接入螺旋管（53），最后从出气管（41）排出。
发明内容
本发明为了弥补市场空白，提供了一种餐厨垃圾废水处理设备以及处理方法。
本发明的目的在于提供一种餐厨垃圾废水处理设备以及处理方法，以解决上述背景技术中提出的高温蒸发废水在析出盐分的同时也会产生有毒有害气体，增大了处理难度，而且生物法受温度等因素影响较大，需要对高温废水进行冷却处理至合适温度，增加了废水处理成本和时间的问题。
为实现上述目的，本发明提供如下技术方案：一种餐厨垃圾废水处理设备，包括：分离箱，所述分离箱的右端设置有废水进口，所述分离箱的内壁上安装有第一拦截板、第二拦截板、第三拦截板和第一电极板，所述分离箱的顶部开设有浮液口；储液箱，嵌套在所述分离箱的内部，所述储液箱的左端设置有分离废水进口，所述储液箱的外侧面上连接有第一拦截板、第二拦截板、第三拦截板和隔板；厌氧发酵罐，放置在所述储液箱的内部，所述厌氧发酵罐的底部插接有厌氧进水管，所述厌氧发酵罐的顶面上设置有第一气液分离器，所述厌氧发酵罐的侧面顶部连接有厌氧出水管；培养箱，所述培养箱的顶面上插接有出气管和厌氧出水管，所述培养箱的内壁上固定有过滤网板和托板；好氧发酵罐，所述好氧发酵罐的下部插入所述培养箱内，所述好氧发酵罐的顶面上设置有第二气液分离器，所述好氧发酵罐侧面的上下两端分别安装有好氧出水管和好氧进水管；通气管，放置在支架上，所述通气管的内部形成升流区，所述通气管和所述好氧发酵罐之间形成降流区；打气箱，所述打气箱的左右两端分别连接沼气管和氧气管，所述打气箱的顶端安装有抽气管，所述打气箱的内部设置有活塞板；培养污泥，堆放在所述过滤网板和所述托板上。
进一步的，所述分离箱和所述储液箱之间构成环形区域，所述第一拦截板、第二拦截板和第三拦截板分隔环形区域，且所述第一拦截板、第二拦截板和第三拦截板关于所述储液箱前后对称分布，两个第一拦截板之间的扇环区域为沉淀槽，两个第三拦截板之间的扇环区域为连通槽，所述连通槽和所述沉淀槽分别与废水进口和分离废水进口相连通。
进一步的，所述第一拦截板和第二拦截板之间的扇环区域内安装有第一电极板、隔膜和第二电极板，所述第一电极板和所述第二电极板分别固定在分离箱和储液箱上，所述第一电极板和第二电极板之间设置有两个隔膜，且所述隔膜之间形成淡液槽，所述隔膜与第一电极板、隔膜与第二电极板之间形成浓液槽，所述第二拦截板和第三拦截板之间的扇环区域内安装有隔板，所述隔板的上下两侧分别形成浮油槽和除油槽。
进一步的，所述第二拦截板的底部开设有通孔，所述通孔连通除油槽和淡液槽，所述浮油槽连通浮液口。
进一步的，所述储液箱和所述厌氧发酵罐之间的环形区域为恒温水浴槽，所述恒温水浴槽连通所述分离废水进口和所述厌氧进水管，所述厌氧进水管上安装有蠕动泵，所述厌氧进水管的另一端伸入所述厌氧发酵罐内，所述第一气液分离器的顶端连接有沼气管，所述第一气液分离器的底端连接有回流管，所述回流管的下端靠近厌氧进水管，所述第一气液分离器内插接有升流管，所述升流管的下端靠近厌氧区。
进一步的，所述培养箱和所述好氧发酵罐之间的环形区域内安装有过滤网板和托板，所述过滤网板和所述托板共同组成倾斜环板结构，所述过滤网板和托板的下方形成积液槽，所述积液槽连通好氧进水管，所述好氧进水管上安装有蠕动泵。
进一步的，所述第二气液分离器的顶面上连接有二氧化碳管，所述二氧化碳管的另一端插入培养箱连接螺旋管，所述螺旋管环绕所述好氧发酵罐，所述螺旋管另一端伸出培养箱连接出气管。
进一步的，所述通气管和所述好氧发酵罐之间的区域形成降流区，所述通气管的内部区域为升流区，所述升流区内插接有氧气管，所述氧气管的上端穿出所述好氧发酵罐连接打气箱，所述氧气管的下端连接曝气头。
进一步的，所述活塞板分隔所述打气箱的内部空间形成沼气腔和空气腔，所述沼气腔和所述空气腔分别连通沼气管和氧气管，所述氧气管和抽气管内均安装有单向阀，所述打气箱的内壁上固定有限位件，所述打气箱的前侧面上安装有气泵，所述气泵与储气罐相连。
一种餐厨垃圾废水处理方法，包括以下步骤：S1、将餐厨垃圾废水从废水进口注入，废水经过沉淀槽后上层含油废水进入第一拦截板和第二拦截板之间，第一电极板与第二电极板接通外界电源，在电场作用下废水中的带电粒子穿过隔膜向两极方向移动，浓液槽中的废水进入浮油槽，淡液槽中的废水进入除油槽；S2、除油槽中的废水经过连通槽从分离废水进口进入恒温水浴槽，厌氧进水管向厌氧发酵罐内输送去油废水，废水在厌氧发酵罐自下而上流动，废水中的污染物被污泥吸附降解，处理有的废水从厌氧出水管流出，产生的气体从沼气管排出；S3、将厌氧出水管中的废水通入培养箱，利用污染物含量较少的废水对培养污泥进行驯化，废水通过过滤网板进入积液槽，好氧进水管将废水间隙送入好氧发酵罐；S4、将沼气管接入打气箱，沼气腔内的气体含量增加，推动活塞板向右移动，空气腔的体积缩小，气体被压入氧气管，活塞板移动至与限位件相接时，气泵启动将沼气腔中的气体泵入储气罐，活塞板向左移动复位，空气从抽气管进入空气腔；S5、氧气管接通曝气头，实现对通气管内进行曝气，使好氧发酵罐内产生环流状态，处理后废水从好氧出水管流出，产生的气体从二氧化碳管排出，二氧化碳管接入螺旋管，最后从出气管排出。
与现有技术相比，本发明的有益效果是：该餐厨垃圾废水处理设备以及处理方法，利用分离箱对餐厨垃圾废水进行预处理，使废水中的重物停滞在沉淀槽内，利用电极板和隔膜分离浓盐废水和淡盐废水，使浓盐废水带着油脂与漂浮物进入浮油槽，淡盐废水进入连通槽，实现分离效果，由于隔膜的最佳工作水温不超过40℃，而厌氧发酵罐所需的环境温度为35±2℃，使连通槽中废水能直接恒温水浴槽，方便进行水温管控，将厌氧发酵罐处理后的废水注入培养箱，使用低浓度的废水对培养污泥进行适应性培养，同时培养污泥会对废水产生降温效果，好氧发酵罐所需的环境温度为25±2℃，降温后的废水适应好氧发酵罐。
1、在分离箱内设置第一拦截板、第二拦截板、第三拦截板和隔板分隔出多个区域，废水经过依次经过各个区域实现分离效果，分离箱环绕在储液箱外侧，储液箱内部为恒温水浴槽，便于统一管理废水温度；2、利用二氧化碳管将好氧发酵罐产生的二氧化碳气体通入螺旋管，螺旋管分布在培养污泥内，二氧化碳气体经过螺旋管从出气管排出，实现降温换热效果，有助于散出培养污泥中的热量；3、打气箱连通沼气管和氧气管，利用产生的沼气推动活塞板将空气注入氧气管，实现曝气效果，加强处理设备之间的联系。
（发明人：陈彪;陈胤志;冯为民;常青;陈霏飞）
