公布日：2022.10.21
申请日：2022.05.26
分类号：C02F9/02(2006.01)I;C02F103/30(2006.01)N;C02F101/20(2006.01)N
摘要
本发明属于污水处理技术领域，具体的说是一种印染废水高效除锑工艺及其处理设备，包括箱体，所述箱体的上下两端分别设置有进水管与出水管；所述箱体内部自上至下设置有若干组过滤板，所述过滤板分别与箱体的内壁相接触，所述过滤板上设有能够除锑的吸附剂；本发明通过将吸附剂分别安装在箱体内不同位置的过滤板上，并使之均匀分布在过滤板上的各个部位处，当水流在箱体内部自上至下的流动时，水流能够充分与更高频率的和不同位置的吸附剂接触反应，从而能够对废水进行多级除锑，提高了废水的除锑效率，同时过滤板能够对废水中的杂质进行拦截，从而进一步提高了废水经过箱体后的处理效果。
权利要求书

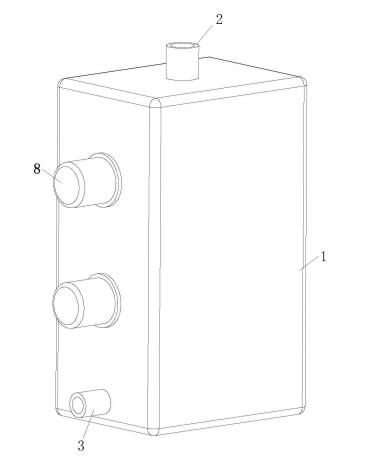

1.一种印染废水高效除锑的处理设备，包括箱体(1)，所述箱体(1)的上下两端分别设置有进水管(2)与出水管(3)；其特征在于：所述箱体(1)内部自上至下设置有若干组过滤板(4)，所述过滤板(4)分别与箱体(1)的内壁相接触，所述过滤板(4)上设有能够除锑的吸附剂(5)。
2.根据权利要求1所述的一种印染废水高效除锑的处理设备，其特征在于：所述过滤板(4)设置成圆筒状，且所述过滤板(4)由内网套(6)与外网套(7)组成，所述内网套(6)与外网套(7)之间设置有间隙，所述吸附剂(5)填充在内网套(6)与外网套(7)之间，所述外网套(7)的一端中部所对应的箱体(1)外壁上安装有电机(8)，所述电机(8)的输送端通过转轴与对应位置的外网套(7)和内网套(6)端面相连。
3.根据权利要求2所述的一种印染废水高效除锑的处理设备，其特征在于：所述内网套(6)的外环侧壁上连接有一组环形均布的支撑板(9)，所述外网套(7)由一组环形均布的弧形网(10)组成，所述弧形网(10)的一端与支撑板(9)的自由端转动相连，所述弧形网(10)的另一端与另一支撑板(9)的端部相连，所述内网套(6)的底部一侧所对应的箱体(1)上开设有换料槽(11)，所述换料槽(11)内部转动连接有挡板(12)，所述换料槽(11)的底部一侧所对应的箱体(1)内壁上连接有导向块(13)，所述导向块(13)靠近弧形网(10)的一面设置成与之相贴合的弧形面。
4.根据权利要求3所述的一种印染废水高效除锑的处理设备，其特征在于：所述弧形网(10)的转动连接端通过扭簧与对应的底部的支撑板(9)转动相连。
5.根据权利要求2所述的一种印染废水高效除锑的处理设备，其特征在于：所述箱体(1)与最顶部的外网套(7)顶端相对应的位置处开设有排料槽(14)，所述排料槽(14)设置在外网套(7)收集有杂质的一侧，且所述排料槽(14)的底端与弧形网(10)的中心轴所在的平面相齐平，所述排料槽(14)处转动连接有开闭门(15)。
6.根据权利要求5所述的一种印染废水高效除锑的处理设备，其特征在于：所述排料槽(14)顶端所对应的箱体(1)内壁上安装有推杆(16)，所述推杆(16)底端连接有L形的封堵板(17)，所述封堵板(17)底端连接有弧形的滑套(18)，所述滑套(18)底端内部滑动连接有弧形的滑板(19)，所述滑板(19)与滑套(18)内端之间连接有弹性件(20)，所述滑板(19)的自由端与一侧箱体(1)的内壁之间存有间隙，所述滑套(18)和滑板(19)的形状与弧形网(10)的形状相匹配，所述滑板(19)靠近弧形网(10)的一面连接有若干锥形块(21)。
7.根据权利要求6所述的一种印染废水高效除锑的处理设备，其特征在于：所述排料槽(14)的底面内侧开设有凹陷部(22)，所述滑板(19)在受压时能够进行弹性变形。
8.根据权利要求7所述的一种印染废水高效除锑的处理设备，其特征在于：所述凹陷部(22)中设有能够对滑板(19)进行吸引的磁性块(23)，所述锥形块(21)通过扭簧与滑板(19)侧壁转动相连，所述锥形块(21)的底端一侧所对应的滑板(19)上连接有限位条(24)。
9.根据权利要求8所述的一种印染废水高效除锑的处理设备，其特征在于：所述锥形块(21)由活动座(25)与顶针(26)组成，所述活动座(25)通过扭簧与滑板(19)侧壁转动相连，所述活动座(25)靠近顶针(26)的一端开设有滑槽，所述顶针(26)靠近活动座(25)的一端位于滑槽中，并与滑槽滑动相连，所述顶针(26)与滑槽内端之间连接有弹性体(27)，所述滑槽与滑套(18)内端之间通过气管(28)相连通。
10.一种印染废水高效除锑工艺，该工艺采用权利要求1-9中任意一项所述的处理设备，其特征在于：该工艺步骤如下：S1：首先将吸附剂(5)分别安装在箱体(1)中不同位置的过滤板(4)上，并使之均匀分布在过滤板(4)上的各个部位处；S2：随后将待处理的印染废水预先经过三级沉淀池进行预处理，随后通过水泵将处理后的废水从进水管(2)泵入箱体(1)中；S3：箱体(1)中的废水自上至下的流动后，通过过滤板(4)上的吸附剂(5)对废水进行除锑，随后通过箱体(1)底端的出水管(3)将处理后的废水排出。
发明内容
为了弥补现有技术的不足，解决背景技术中所提出的至少一个技术问题。
本发明解决其技术问题所采用的技术方案是：本发明所述的一种印染废水高效除锑的处理设备，包括箱体，所述箱体的上下两端分别设置有进水管与出水管；所述箱体内部自上至下设置有若干组过滤板，所述过滤板分别与箱体的内壁相接触，所述过滤板上设有能够除锑的吸附剂；现有技术中的印染废水除锑设备虽然能够通过内置吸附剂的形式进行除锑处理，但由于吸附剂往往集中堆积在箱体的某部位处，影响吸附剂与废水进行充分与高效的接触反应，从而会对废水的除锑效率产生一定的影响；而本发明中的处理设备在使用时，可以将吸附剂(如铁硫化物)分别安装在箱体内不同位置的过滤板上，并使之均匀分布在过滤板上的各个部位处，当水流在箱体内部自上至下的流动时，水流能够充分与更高频率的和不同位置的吸附剂接触反应，从而能够对废水进行多级除锑，提高了废水的除锑效率，同时过滤板能够对废水中的杂质进行拦截，从而进一步提高了废水经过箱体后的处理效果。
优选的，所述过滤板设置成圆筒状，且所述过滤板由内网套与外网套组成，所述内网套与外网套之间设置有间隙，所述吸附剂填充在内网套与外网套之间，所述外网套的一端中部所对应的箱体外壁上安装有电机，所述电机的输送端通过转轴与对应位置的外网套和内网套端面相连；当废水进行除锑处理时，通过电机带动内网套与外网套进行转动，使之内部腔室中的吸附剂在废水中转动与滚动，进一步提高了吸附剂与废水的接触反应效果，同时当外网套转动时，外网套也能将拦截的杂质转动至箱体侧壁处，并在箱体内壁的限位阻拦下，使杂质集中收集在箱体与外护套侧壁之间的夹角处，从而能够对过滤板起到自清理的效果，减少过滤板出现堵塞的情况。
优选的，所述内网套的外环侧壁上连接有一组环形均布的支撑板，所述外网套由一组环形均布的弧形网组成，所述弧形网的一端与支撑板的自由端转动相连，所述弧形网的另一端与另一支撑板的端部相连，所述内网套的底部一侧所对应的箱体上开设有换料槽，所述换料槽内部转动连接有挡板，所述换料槽的底部一侧所对应的箱体内壁上连接有导向块，所述导向块靠近弧形网的一面设置成与之相贴合的弧形面；当位于弧形网与内网套之间的吸附剂因长时间工作需要更换时，此时只需将弧形网转动至正对换料槽处，此时转动挡板使换料槽打开，并通过卸下弧形网的端部，使之内部的吸附剂在导向块弧形面的作用下流出，同时将未使用的吸附剂重新加入弧形网与内网套之间，并将弧形板转动安装后对吸附剂限位，从而能够对箱体内部的吸附剂进行方便快捷的更换。
优选的，所述弧形网的转动连接端通过扭簧与对应的底部的支撑板转动相连；通过设置弧形网转动连接端的位置，使得弧形网运动至换料槽处时，其转动点位于两挡板的底部挡板位置处，此时通过打开弧形网，并将新的吸附剂放置在弧形网处，此时当松开弧形网时，弧形网在扭簧的作用下能够自动转动复位，并将吸附剂自动运输至弧形网与内网套之间的腔室中，从而使得吸附剂的更换工作更加便捷。
优选的，所述箱体与最顶部的外网套顶端相对应的位置处开设有排料槽，所述排料槽设置在外网套收集有杂质的一侧，且所述排料槽的底端与弧形网的中心轴所在的平面相齐平，所述排料槽处转动连接有开闭门；当箱体内壁与弧形套夹角中的杂质较多需要清理时，此时只需将排料槽处的开闭门打开，即可将该处的杂质进行便捷的回收。
优选的，所述排料槽顶端所对应的箱体内壁上安装有推杆，所述推杆底端连接有L形的封堵板，所述封堵板底端连接有弧形的滑套，所述滑套底端内部滑动连接有弧形的滑板，所述滑板与滑套内端之间连接有弹性件，所述滑板的自由端与一侧箱体的内壁之间存有间隙，所述滑套和滑板的形状与弧形网的形状相匹配，所述滑板靠近弧形网的一面连接有若干锥形块；当上述的排料槽打开并进行杂质回收时，为了减少箱体内部的废水流出污染环境，需要预先将箱体中的废水排净，此时通过在排料槽处设置封堵结构，当需要进行杂质回收时，推杆带动封堵板与滑套向下运动，直至滑板运动至弧形网处，并使得锥形体扎入弧形网的网口中，随后通过电机带动弧形网进行逆时针转动，使得弧形网能够通过配合的锥形体带动滑板同步运动，直至滑板运动至与箱体内壁相贴合的位置处，此时滑板、滑板、封堵板与箱体内壁能够形成封闭式的腔室，从而使得该腔室中的杂质清理排出时，箱体中的废水不会同时流出，不再需要对杂质回收时将箱体排空，进一步提高了箱体杂质在回收时的便捷性。
优选的，所述排料槽的底面内侧开设有凹陷部，所述滑板在受压时能够进行弹性变形；滑板(可以由能够变形的金属条制成)在弧形网与锥形体的配合下能够运动至凹陷部处，此时箱体内部的水压能够对滑板施加一定的压力，使得滑板端部能够有力的抵压凹陷部侧壁处，减少杂质在排出时，箱体中的废水从滑板与箱体之间泄露的情况。
优选的，所述凹陷部中设有能够对滑板进行吸引的磁性块，所述锥形块通过扭簧与滑板侧壁转动相连，所述锥形块的底端一侧所对应的滑板上连接有限位条；通过在锥形块处设置限位条，使得锥形块只能逆时针转动，而无法顺时针转动，使得锥形块在插入弧形网的网口后，能够在网口的带动下进行运动，当滑板运动至距离磁性块较近位置时，磁性块能够对滑板进行吸引，使得滑板能够更快速高效的与凹陷部相配合，同时锥形块在弧形网网口的作用下能够逆时针摆动，从而能够相对于弧形网进行滑动，使得滑板的运动能够顺利进行。
优选的，所述锥形块由活动座与顶针组成，所述活动座通过扭簧与滑板侧壁转动相连，所述活动座靠近顶针的一端开设有滑槽，所述顶针靠近活动座的一端位于滑槽中，并与滑槽滑动相连，所述顶针与滑槽内端之间连接有弹性体，所述滑槽与滑套内端之间通过气管相连通；当滑板在磁性块的吸附下在滑套中滑动时，随着滑套中空间的增大，滑套能够通过气管对滑槽进行抽气，使得顶针在滑槽内部气压的作用下进行内缩，从而使得顶针从弧形网的网口中拔出，减少滑板与弧形网相对运动时的阻力。
一种印染废水高效除锑工艺，该工艺采用上述的处理设备，其工艺步骤如下：
S1：首先将吸附剂分别安装在箱体中不同位置的过滤板上，并使之均匀分布在过滤板上的各个部位处；
S2：随后将待处理的印染废水预先经过三级沉淀池进行预处理，随后通过水泵将处理后的废水从进水管泵入箱体中；
S3：箱体中的废水自上至下的流动后，通过过滤板上的吸附剂对废水进行除锑，随后通过箱体底端的出水管将处理后的废水排出；当水流在箱体内部自上至下的流动时，水流能够更充分与更高频率的和不同位置的吸附剂接触反应，从而提高了废水的除锑效率，同时过滤板能够对废水中的杂质进行拦截，从而进一步提高了废水经过箱体后的处理效果。
本发明的有益效果如下：
1.本发明提供的一种印染废水高效除锑的处理设备，通过将吸附剂分别安装在箱体内不同位置的过滤板上，并使之均匀分布在过滤板上的各个部位处，当水流在箱体内部自上至下的流动时，水流能够充分与更高频率的和不同位置的吸附剂接触反应，从而能够对废水进行多级除锑，提高了废水的除锑效率，同时过滤板能够对废水中的杂质进行拦截，从而进一步提高了废水经过箱体后的处理效果。
2.本发明提供的一种印染废水高效除锑的处理设备，当位于弧形网与内网套之间的吸附剂因长时间工作需要更换时，此时只需将弧形网转动至正对换料槽处，此时转动挡板使换料槽打开，并通过卸下弧形网的端部，使之内部的吸附剂在导向块弧形面的作用下流出，同时将未使用的吸附剂重新加入弧形网与内网套之间，并将弧形板转动安装后对吸附剂限位，从而能够对箱体内部的吸附剂进行方便快捷的更换。
（发明人：孙连军;黄俊波;汪日平）
