公布日：2022.05.13
申请日：2022.02.28
分类号：C02F9/14(2006.01)I
摘要
本申请涉及污水处理领域，尤其是涉及一种点阵式污水源处理系统及处理方法，包括处理箱，处理箱内设有过滤装置，过滤装置包括一级滤网、二级滤网和驱动机构，驱动机构包括一级驱动组件和二级驱动组件，一级驱动组件安装在处理箱内，一级滤网和一级驱动组件相连，二级驱动组件安装在处理箱内位于一级驱动组件的上方，二级滤网和二级驱动组件相连，过滤装置还包括清理机构，清理机构包括清理箱、一级清理组件和二级清理组件，清理箱安装在处理箱上位于进水口的一端，一级清理组件安装在清理箱的下部，二级清理组件安装在清理箱的上部，本申请改善了传统生态处理装置效率较低的问题，能够达到提高污水处理效率的效果。
权利要求书

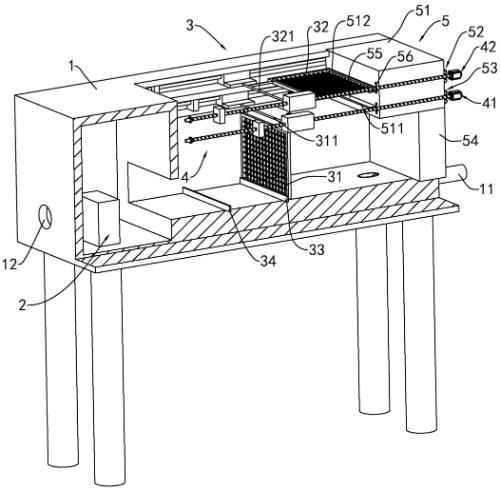

1.一种点阵式污水源处理系统，包括处理箱(1)，所述处理箱(1)的一端设有进水口(11)，另一端设有出水口(12)，所述处理箱(1)内设有生态处理装置(2)，其特征在于：所述处理箱(1)内设有过滤装置(3)，所述过滤装置(3)位于处理箱(1)内进水口(11)的一端，所述过滤装置(3)包括一级滤网(31)和二级滤网(32)，所述一级滤网(31)转动安装在处理箱(1)内，所述二级滤网(32)转动安装在处理箱(1)内且与一级滤网(31)不接触，所述过滤装置(3)还包括驱动机构(4)，所述驱动机构(4)包括一级驱动组件(41)和二级驱动组件(42)，所述一级驱动组件(41)安装在处理箱(1)内，所述一级滤网(31)和一级驱动组件(41)相连，所述二级驱动组件(42)安装在处理箱(1)内且位于一级驱动组件(41)的上方，所述二级滤网(32)和二级驱动组件(42)相连，所述过滤装置(3)还包括清理机构(5)，所述清理机构(5)包括清理箱(51)、一级清理组件(53)和二级清理组件(52)，所述清理箱(51)安装在处理箱(1)上位于进水口(11)的一端，所述一级清理组件(53)安装在清理箱(51)的下部，所述二级清理组件(52)安装在清理箱(51)的上部，所述一级清理组件(53)对一级滤网(31)进行清理，所述二级清理组件(52)对二级滤网(32)进行清理。
2.根据权利要求1所述的一种点阵式污水源处理系统，其特征在于：所述一级驱动组件(41)包括电机一(411)和丝杆一(412)，所述处理箱(1)的侧壁上开设有丝杆槽一(13)，所述丝杆一(412)转动安装在丝杆槽一(13)内，所述电机一(411)固定安装在处理箱(1)的一端，所述电机一(411)的驱动轴与丝杆一(412)的一端同轴连接，所述丝杆一(412)上螺纹安装有滑块一(413)，所述处理箱(1)另一侧的侧壁上开设有导杆槽一(15)，所述导杆槽一(15)内安装有导杆一(414)，所述导杆一(414)上滑动安装有导块一(415)，所述一级滤网(31)上端的转轴一(311)的一端转动安装在滑块一(413)上，另一端转动安装在导块一(415)上。
3.根据权利要求2所述的一种点阵式污水源处理系统，其特征在于：所述一级驱动组件(41)还包括一级电机(416)和转动齿轮一(418)，所述一级电机(416)固定安装在滑块一(413)上，所述一级电机(416)的驱动轴上同轴安装有驱动齿轮一(417)，所述转动齿轮一(418)同轴安装在转轴一(311)上，所述转动齿轮一(418)与驱动齿轮一(417)啮合。
4.根据权利要求2所述的一种点阵式污水源处理系统，其特征在于：所述二级驱动组件(42)包括电机二(421)和丝杆二(422)，所述处理箱(1)的侧壁上位于丝杆槽一(13)的上方开设有丝杆槽二(14)，所述丝杆二(422)转动安装在丝杆槽二(14)内，所述电机二(421)固定安装在处理箱(1)的一端，所述电机二(421)的驱动轴与丝杆二(422)的一端同轴连接，所述丝杆二(422)上螺纹安装有滑块二(423)，所述处理箱(1)的侧壁上位于导杆槽一(15)的上方开设有导杆槽二(16)，所述导杆槽二(16)内安装有导杆二(424)，所述导杆二(424)上滑动安装有导块二(425)，所述二级滤网(32)上端的转轴二(321)的一端转动安装在滑块二(423)上，另一端转动安装在导块二(425)上。
5.根据权利要求4所述的一种点阵式污水源处理系统，其特征在于：所述二级驱动组件(42)还包括二级电机(426)和转动齿轮二(428)，所述二级电机(426)固定安装在滑块二(423)上，所述二级电机(426)的驱动轴上同轴安装有驱动齿轮二(427)，所述转动齿轮二(428)同轴安装在转轴二(321)上，所述转动齿轮二(428)与驱动齿轮二(427)啮合。
6.根据权利要求1所述的一种点阵式污水源处理系统，其特征在于：所述清理箱(51)内设有隔板(57)，所述清理箱(51)的侧壁上位于隔板(57)的下方开设有清理槽一(511)，所述一级清理组件(53)安装在清理箱(51)内位于清理槽一(511)处，所述一级滤网(31)在清理槽一(511)内滑动，所述一级清理组件(53)中的清理部件与一级滤网(31)的端面抵触，所述清理箱(51)的侧壁上位于隔板(57)的上方开设有清理槽二(512)，所述二级清理组件(52)安装在清理箱(51)内位于清理槽二(512)处，所述二级滤网(32)在清理槽二(512)内滑动，所述二级清理组件(52)中的清理部件与二级滤网(32)的端面抵触。
7.根据权利要求6所述的一种点阵式污水源处理系统，其特征在于：所述一级清理组件(53)包括电机三(531)、丝杆三(532)、刷板一(534)、刮板一(537)、丝杆四(536)、电机四(535)，所述电机三(531)固定安装在清理箱(51)的侧壁上且位于清理槽一(511)的上方，所述丝杆三(532)转动安装清理箱(51)内，所述丝杆三(532)的一端与电机三(531)的驱动轴同轴连接，所述清理箱(51)内与丝杆三(532)位于同一水平面上安装有导杆三(533)，所述刷板一(534)的一端螺纹配合于丝杆三(532)上，另一端滑动安装在导杆三(533)上，所述刷板一(534)的底壁与一级滤网(31)的表面抵触；所述电机四(535)固定安装在清理箱(51)的侧壁上位于电机三(531)的下方，且位于隔板(57)的下方，所述丝杆四(536)转动安装在清理箱(51)内，且一端与电机四(535)的驱动轴同轴连接，所述清理箱(51)内与丝杆四(536)同一水平方向上安装有导杆四(538)，所述刮板一(537)的一端螺纹配合于丝杆四(536)上，另一端滑动安装在导杆四(538)上，所述刮板一(537)的底壁与清理箱(51)的底壁抵触。
8.根据权利要求6所述的一种点阵式污水源处理系统，其特征在于：所述二级清理组件(52)包括电机五(521)、丝杆五(522)、刷板二(524)、刮板二(527)、丝杆六(526)、电机六(525)，所述电机五(521)固定安装在清理箱(51)的侧壁上且位于清理槽二(512)的上方，所述丝杆五(522)转动安装清理箱(51)内，所述丝杆五(522)的一端与电机五(521)的驱动轴同轴连接，所述清理箱(51)内与丝杆五(522)位于同一水平面上安装有导杆五(523)，所述刷板二(524)的一端螺纹配合于丝杆五(522)上，另一端滑动安装在导杆五(523)上，所述刷板二(524)的底壁与二级滤网(32)的表面抵触；所述电机六(525)固定安装在清理箱(51)的侧壁上位于电机五(521)的下方，且位于隔板(57)的上方，所述丝杆六(526)转动安装在清理箱(51)内，且一端与电机六(525)的驱动轴同轴连接，所述清理箱(51)内与丝杆六(526)同一水平方向上安装有导杆六(528)，所述刮板二(527)的一端螺纹配合于丝杆六(526)上，另一端滑动安装在导杆六(528)上，所述刮板二(527)的底壁与隔板(57)的顶壁抵触。
9.根据权利要求6所述的一种点阵式污水源处理系统，其特征在于：所述清理机构(5)还包括存污箱(54)，所述清理箱(51)远离清理槽二(512)的底壁上开设有排污口(513)，所述隔板(57)上位于排污口(513)的上方开设有泄污口(571)，所述存污箱(54)朝向排污口(513)固定安装在清理箱(51)的底壁上。10.一种点阵式污水源处理方法，其特征在于，基于权利要求1至9中任一项所述的一种点阵式污水源处理系统，包括如下步骤：污水从进水口(11)排入处理箱(1)中，过滤装置(3)开始工作，污水经过一级滤网(31)过滤；由一级滤网(31)过滤后的污水流向生态处理装置(2)处，生态处理装置(2)对污水进行再一次处理，生态处理装置(2)处理后的污水由出水口(12)排出；当一级滤网(31)使用一段时间后，清理机构(5)开始工作，电机二(421)驱动二级滤网(32)移动，同时二级电机(426)驱动二级滤网(32)向处理箱(1)底壁转动；电机二(421)驱动二级滤网(32)移动到限位板二(34)处停止；一级电机(416)驱动一级滤网(31)向远离处理箱(1)底壁的方向转动；电机一(411)驱动一级滤网(31)向清理箱(51)移动，并使一级滤网(31)沿清理槽一(511)滑动至一级滤网(31)完全伸入清理槽一(511)内；电机三(531)驱动刷板一(534)移动，清除一级滤网(31)上的污物后，驱动刷板一(534)复位；电机一(411)驱动一级滤网(31)退出清理槽一(511)；电机四(535)驱动刮板一(537)移动，刮板一(537)刮去清理箱(51)底壁上的污物，污物通过排污口(513)排放到存污箱(54)内；二级滤网(32)对污水进行过滤，过滤后的污水流向生态处理装置(2)，生态处理装置(2)对污水进行再一次处理，生态处理装置(2)处理后的污水由出水口(12)排出；当二级滤网(32)实用一段时间后，一级电机(416)驱动一级滤网(31)向处理箱(1)底壁方向转动，同时，电机一(411)继续驱动一级滤网(31)回到工作位置；电机二(421)驱动二级滤网(32)移动，接着，二级电机(426)驱动二级滤网(32)转动，使二级滤网(32)对准清理槽二(512)，并伸入清理槽二(512)内；电机五(521)驱动刷板二(524)移动，清除二级滤网(32)上的污物后，驱动刷板二(524)复位；电机二(421)驱动二级滤网(32)退出清理槽二(512)；电机六(525)驱动刮板二(527)移动，刮板二(527)刮去隔板(57)顶壁上的污物，污物通过泄污口(571)排放到存污箱(54)内，清理机构(5)完成清理工作；当一级滤网(31)使用一段时间后，重复上述步骤。
发明内容
为了能够提高污水处理效率，本申请提供一种点阵式污水源处理系统及处理方法。
第一方面，本申请提供一种点阵式污水源处理系统，采用如下技术方案：一种点阵式污水源处理系统，包括处理箱，所述处理箱的一端设有进水口，另一端设有出水口，所述处理箱内设有生态处理装置，所述处理箱内设有过滤装置，所述过滤装置位于处理箱内进水口的一端，所述过滤装置包括一级滤网和二级滤网，所述一级滤网转动安装在处理箱内，所述二级滤网转动安装在处理箱内且与一级滤网不接触，所述过滤装置还包括驱动机构，所述驱动机构包括一级驱动组件和二级驱动组件，所述一级驱动组件安装在处理箱内，所述一级滤网和一级驱动组件相连，所述二级驱动组件安装在处理箱内且位于一级驱动组件的上方，所述二级滤网和二级驱动组件相连，所述过滤装置还包括清理机构，所述清理机构包括清理箱、一级清理组件和二级清理组件，所述清理箱安装在处理箱上位于进水口的一端，所述一级清理组件安装在清理箱的下部，所述二级清理组件安装在清理箱的上部，所述一级清理组件对一级滤网进行清理，所述二级清理组件对二级滤网进行清理。
通过采用上述技术方案，设置过滤装置，方便通过过滤装置对污水进行初步处理，减轻生态处理装置的工作压力，从而提高污水处理效率，设置一级滤网和二级滤网，方便通过一级滤网和二级滤网交替工作，从而提高过滤装置的过滤效率，设置驱动机构，方便通过驱动机构驱动一级滤网和二级滤网移动，设置一级驱动组件，方便通过一级驱动组件驱动一级滤网移动或转动，设置二级驱动组件，方便通过耳机驱动组件驱动二级滤网移动或转动，设置清理机构，方便通过清理机构对一级滤网和二级滤网进行清理，设置一级清理组件，方便通过一级清理组件对一级滤网上的污物进行清理，设置二级清理组件，方便通过二级清理组件对二级滤网进行清理，设置清理箱，方便安装一级清理组件和二级清理组件中的部件，从而方便清理机构展开工作。
在一个具体的可实施方案中，所述一级驱动组件包括电机一和丝杆一，所述处理箱的侧壁上开设有丝杆槽一，所述丝杆一转动安装在丝杆槽一内，所述电机一固定安装在处理箱的一端，所述电机一的驱动轴与丝杆一的一端同轴连接，所述丝杆一上螺纹安装有滑块一，所述处理箱另一侧的侧壁上开设有导杆槽一，所述导杆槽一内安装有导杆一，所述导杆一上滑动安装有导块一，所述一级滤网上端的转轴一的一端转动安装在滑块一上，另一端转动安装在导块一上。
通过采用上述技术方案，设置电机一，方便通过电机一驱动一级滤网移动，设置丝杆一，方便电机一通过丝杆一带动一级滤网移动，设置丝杆槽一，方便安装丝杆一，设置导杆槽一，方板安装导杆一，设置导杆一，方便对一级滤网的滑动进行导向，设置滑块一，方便丝杆一通过滑块一带动一级滤网移动，设置导块一，方便导杆一通过导块一对一级滤网的滑动进行导向。
在一个具体的可实施方案中，所述一级驱动组件还包括一级电机和转动齿轮一，所述一级电机固定安装在滑块一上，所述一级电机的驱动轴上同轴安装有驱动齿轮一，所述转动齿轮一同轴安装在转轴一上，所述转动齿轮一与驱动齿轮一啮合。
通过采用上述技术方案，设置一级电机，方便通过一级电机驱动一级滤网转动，设置转动齿轮一，方便一级电机通过转动齿轮一带动一级滤网转动，设置驱动齿轮一，方便一级电机通过驱动齿轮一带动转动齿轮一转动，从而带动一级滤网转动。
在一个具体的可实施方案中，所述二级驱动组件包括电机二和丝杆二，所述处理箱的侧壁上位于丝杆槽一的上方开设有丝杆槽二，所述丝杆二转动安装在丝杆槽二内，所述电机二固定安装在处理箱的一端，所述电机二的驱动轴与丝杆二的一端同轴连接，所述丝杆二上螺纹安装有滑块二，所述处理箱的侧壁上位于导杆槽一的上方开设有导杆槽二，所述导杆槽二内安装有导杆二，所述导杆二上滑动安装有导块二，所述二级滤网上端的转轴二的一端转动安装在滑块二上，另一端转动安装在导块二上。
通过采用上述技术方案，设置电机二，方便通过电机二驱动二级滤网移动，设置丝杆二，方便电机二通过丝杆二带动二级滤网移动，设置丝杆槽二，方便安装丝杆二，设置导杆槽二，方板安装导杆二，设置导杆二，方便对二级滤网的滑动进行导向，设置滑块二，方便丝杆二通过滑块二带动二级滤网移动，设置导块二，方便导杆二通过导块二对二级滤网的滑动进行导向。
在一个具体的可实施方案中，所述二级驱动组件还包括二级电机和转动齿轮二，所述二级电机固定安装在滑块二上，所述二级电机的驱动轴上同轴安装有驱动齿轮二，所述转动齿轮二同轴安装在转轴二上，所述转动齿轮二与驱动齿轮二啮合。
通过采用上述技术方案，设置二级电机，方便通过二级电机驱动二级滤网转动，设置转动齿轮二，方便二级电机通过转动齿轮二带动二级滤网转动，设置驱动齿轮二，方便二级电机通过驱动齿轮二带动转动齿轮二转动，从而带动二级滤网转动。
在一个具体的可实施方案中，所述清理箱内设有隔板，所述清理箱的侧壁上位于隔板的下方开设有清理槽一，所述一级清理组件安装在清理箱内位于清理槽一处，所述一级滤网在清理槽一内滑动，所述一级清理组件中的清理部件与一级滤网的端面抵触，所述清理箱的侧壁上位于隔板的上方开设有清理槽二，所述二级清理组件安装在清理箱内位于清理槽二处，所述二级滤网在清理槽二内滑动，所述二级清理组件中的清理部件与二级滤网的端面抵触。
通过采用上述技术方案，设置隔板，方便将一级清理组件个二级清理组件分隔开，从而使一级清理组件和二级清理组件的工作互不影响，设置清理槽一，方便一级清理组件对伸入清理槽一内的一级滤网进行清理，设置清理槽二，方便二级清理组件对伸入清理槽二内的二级滤网进行清理。
在一个具体的可实施方案中，所述一级清理组件包括电机三、丝杆三、刷板一、刮板一、丝杆四、电机四，所述电机三固定安装在清理箱的侧壁上且位于清理槽一的上方，所述丝杆三转动安装清理箱内，所述丝杆三的一端与电机三的驱动轴同轴连接，所述清理箱内与丝杆三位于同一水平面上安装有导杆三，所述刷板一的一端螺纹配合于丝杆三上，另一端滑动安装在导杆三上，所述刷板一的底壁与一级滤网的表面抵触；所述电机四固定安装在清理箱的侧壁上位于电机三的下方，且位于隔板的上方，所述丝杆四转动安装在清理箱内，且一端与电机四的驱动轴同轴连接，所述清理箱内与丝杆四同一水平方向上安装有导杆四，所述刮板一的一端螺纹配合于丝杆四上，另一端滑动安装在导杆四上，所述刮板一的底壁与隔板的顶壁抵触。
通过采用上述技术方案，设置电机三，方便通过电机三驱动刷板一移动，设置丝杆三，方便电机三通过丝杆三带动刷板一移动，设置刷板一，方便通过刷板一对一级滤网进行清理，设置导杆三，方便通过导杆三对刷板一的移动进行导向，设置刮板一，方便通过刮板一刮除清理箱底壁上的污物，设置丝杆四，方便通过丝杆四带动刮板一移动，设置电机四，方便丝杆四在电机四的驱动下实现带动刮板一移动的动作，设置导杆四，方便通过导杆四对刮板一的移动进行导向。
在一个具体的可实施方案中，所述二级清理组件包括电机五、丝杆五、刷板二、刮板二、丝杆六、电机六，所述电机五固定安装在清理箱的侧壁上且位于清理槽二的上方，所述丝杆五转动安装清理箱内，所述丝杆五的一端与电机五的驱动轴同轴连接，所述清理箱内与丝杆五位于同一水平面上安装有导杆五，所述刷板二的一端螺纹配合于丝杆五上，另一端滑动安装在导杆五上，所述刷板二的底壁与二级滤网的表面抵触；所述电机六固定安装在清理箱的侧壁上位于电机五的下方，且位于清理箱底壁的上方，所述丝杆六转动安装在清理箱内，且一端与电机六的驱动轴同轴连接，所述清理箱内与丝杆六同一水平方向上安装有导杆六，所述刮板二的一端螺纹配合于丝杆六上，另一端滑动安装在导杆六上，所述刮板二的底壁与清理箱的底壁抵触。
通过采用上述技术方案，设置电机五，方便通过电机五驱动刷板二移动，设置丝杆五，方便电机五通过丝杆五带动刷板二移动，设置刷板二，方便通过刷板二对二级滤网进行清理，设置导杆五，方便通过导杆五对刷板二的移动进行导向，设置刮板二，方便通过刮板二刮隔板顶壁上的污物，设置丝杆六，方便通过丝杆六带动刮板二移动，设置电机六，方便丝杆六在电机六的驱动下实现带动刮板二移动的动作，设置导杆六，方便通过导杆六对刮板二的移动进行导向。
在一个具体的可实施方案中，所述清理机构还包括存污箱，所述清理箱远离清理槽二的底壁上开设有排污口，所述隔板上位于排污口的上方开设有泄污口，所述存污箱朝向排污口固定安装在清理箱的底壁上。
通过采用上述技术方案，设置存污箱，方便通过存污箱对污物进行存储，设置排污口，方便清理箱底壁上的污物通过排污口进入存污箱，设置泄污口，方便隔板顶壁上的污物通过泄污口进行存污箱。
第二方面，本申请提供一种点阵式污水源处理方法，采用了如下技术方案：污水从进水口排入处理箱中，过滤装置开始工作，污水经过一级滤网过滤；由一级滤网过滤后的污水流向生态处理装置处，生态处理装置对污水进行再一次处理，生态处理装置处理后的污水由出水口排出；当一级滤网使用一段时间后，清理机构开始工作，电机二驱动二级滤网移动，同时二级电机驱动二级滤网向处理箱底壁转动；电机二驱动二级滤网移动到限位板二处停止；一级电机驱动一级滤网向远离处理箱底壁的方向转动；电机一驱动一级滤网向清理箱移动，并使一级滤网沿清理槽一滑动至一级滤网完全伸入清理槽一内；电机三驱动刷板一移动，清除一级滤网上的污物后，驱动刷板一复位；电机一驱动一级滤网退出清理槽一；电机四驱动刮板一移动，刮板一刮去清理箱底壁上的污物，污物通过排污口排放到存污箱内；二级滤网对污水进行过滤，过滤后的污水流向生态处理装置，生态处理装置对污水进行再一次处理，生态处理装置处理后的污水由出水口排出；当二级滤网实用一段时间后，一级电机驱动一级滤网向处理箱底壁方向转动，同时，电机一继续驱动一级滤网回到工作位置；电机二驱动二级滤网移动，接着，二级电机驱动二级滤网转动，使二级滤网对准清理槽二，并伸入清理槽二内；电机五驱动刷板二移动，清除二级滤网上的污物后，驱动刷板二复位；电机二驱动二级滤网退出清理槽二；电机六驱动刮板二移动，刮板二刮去隔板顶壁上的污物，污物通过泄污口排放到存污箱内，清理机构完成清理工作；当一级滤网使用一段时间后，重复上述步骤。
综上所述，本申请包括以下至少一种有益效果：
1.本申请通过设置过滤装置，方便通过过滤装置对污水进行初步处理，减轻生态处理装置的工作压力，从而提高污水处理效率。
2.本申请通过设置一级滤网和二级滤网，方便通过一级滤网和二级滤网的交替工作，从而提高过滤装置的过滤效果。
3.本申请通过设置清理机构，方便通过清理机构对一级滤网和二级滤网进行清理，从而提高一级滤网和二级滤网的工作效率。
（发明人：李平;李国庆;谭妹）
