公布日：2022.05.13
申请日：2022.02.28
分类号：C02F9/02(2006.01)I;B01D29/03(2006.01)I;B01D29/64(2006.01)I
摘要
本发明公开了一种蓄积式工业污水净化水过滤器及其实施方法，属于过滤器技术领域，包括蓄积池、抽水泵、可拆卸过滤罐和净化罐，蓄积池上安装有抽水泵，抽水泵的抽水管插入蓄积池内，抽水泵的送水管接入可拆卸过滤罐，可拆卸过滤罐与净化罐之间通过输送管连接。本发明提出的一种蓄积式工业污水净化水过滤器及其实施方法，通过电机在减速机的降速下驱动环片沿着环槽旋转，清理毛刷绕圆周运动，清理毛刷跟随环片旋转，清理毛刷旋转过程中清理过滤网上的杂质，清理毛刷旋转将过滤网上的杂质去除，搅拌轴内设有贯穿的送料孔与旋转管内腔连通，旋转管的顶端接入进料管，伺服电机驱动旋转管和搅拌轴旋转，旋转管和搅拌轴边旋转边排放净化材料。
权利要求书

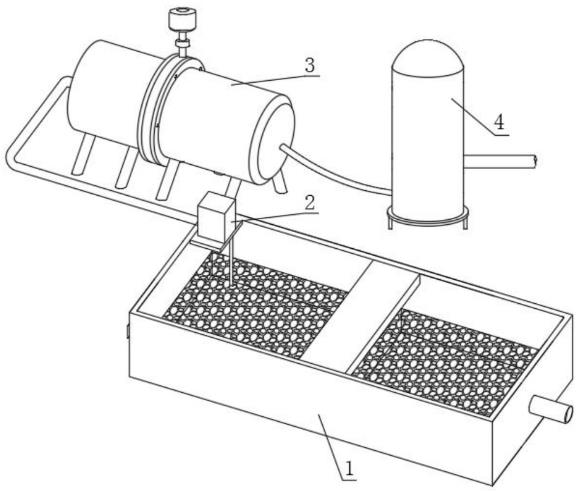

1.一种蓄积式工业污水净化水过滤器，其特征在于，包括蓄积池(1)、抽水泵(2)、可拆卸过滤罐(3)和净化罐(4)，蓄积池(1)上安装有抽水泵(2)，抽水泵(2)的抽水管插入蓄积池(1)内，抽水泵(2)的送水管接入可拆卸过滤罐(3)，可拆卸过滤罐(3)与净化罐(4)之间通过输送管连接；所述可拆卸过滤罐(3)内设置有防堵塞组件(5)、动力组件(6)和过滤组件(7)，过滤组件(7)设置在可拆卸过滤罐(3)的拆卸处，动力组件(6)设置在可拆卸过滤罐(3)外部，并且动力组件(6)延伸至可拆卸过滤罐(3)内与防堵塞组件(5)连接，其中，防堵塞组件(5)在动力组件(6)驱动下旋转用于清理过滤组件(7)上吸附的杂质；所述净化罐(4)内设有材料添加组件(8)。
2.如权利要求1所述的一种蓄积式工业污水净化水过滤器，其特征在于，可拆卸过滤罐(3)包括前罐(31)、后罐(32)和法兰片(33)，前罐(31)和后罐(32)的开口边沿上固定有法兰片(33)，前罐(31)和后罐(32)通过法兰片(33)密封固定；所述前罐(31)和后罐(32)的开口内圈上固定有第一挡环(311)和第二挡环(321)。
3.如权利要求1所述的一种蓄积式工业污水净化水过滤器，其特征在于，防堵塞组件(5)包括环片(51)、横杆(52)和清理毛刷(53)，环片(51)嵌入第一挡环(311)的环槽内，环片(51)之间固定有横杆(52)，清理毛刷(53)沿着横杆(52)的长度方向固定；所述环片(51)的侧面上固定有一圈齿圈(511)。
4.如权利要求1所述的一种蓄积式工业污水净化水过滤器，其特征在于，动力组件(6)包括电机(61)、减速机(62)、轴杆(63)和齿轮(64)，电机(61)和减速机(62)连接，并且减速机(62)的轴与轴杆(63)一端连接，轴杆(63)的另一端穿入前罐(31)内与齿轮(64)固定，并且齿轮(64)与齿圈(511)啮合，通过电机(61)在减速机(62)的降速下驱动环片(51)沿着环槽旋转，清理毛刷(53)绕圆周运动。
5.如权利要求1所述的一种蓄积式工业污水净化水过滤器，其特征在于，过滤组件(7)包括过滤环(71)和过滤网(72)，过滤环(71)固定在第二挡环(321)上，过滤网(72)固定在过滤环(71)内，清理毛刷(53)的毛刷头抵在过滤网(72)上，清理毛刷(53)旋转过程中清理过滤网(72)上的杂质。
6.如权利要求1所述的一种蓄积式工业污水净化水过滤器，其特征在于，材料添加组件(8)包括伺服电机(81)、锥齿轮(82)、旋转管(83)和搅拌轴(84)，伺服电机(81)安装在净化罐(4)的顶部，旋转管(83)从净化罐(4)顶端插入，并且伺服电机(81)的轴与旋转管(83)的端口上固定的锥齿轮(82)相互啮合，搅拌轴(84)固定在旋转管(83)上，搅拌轴(84)内设有贯穿的送料孔与旋转管(83)内腔连通，旋转管(83)的顶端接入进料管。
7.如权利要求6所述的一种蓄积式工业污水净化水过滤器，其特征在于，搅拌轴(84)和旋转管(83)延伸至净化罐(4)内，旋转管(83)倾斜设置在搅拌轴(84)内。
8.如权利要求1-7任一项所述的一种蓄积式工业污水净化水过滤器的实施方法，其特征在于，包括以下步骤：S1：抽水泵(2)抽取蓄积池(1)内的工业污水流入可拆卸过滤罐(3)内，通过调整抽水泵(2)的功率大小，控制水流进入可拆卸过滤罐(3)内；S2：工业污水经过清理毛刷(53)以及过滤网(72)过滤后流入净化罐(4)内，净化罐(4)上的伺服电机(81)启动，伺服电机(81)在锥齿轮(82)的驱动下带动旋转管(83)和搅拌轴(84)旋转，不断的搅动工业污水；S3：净化材料通过旋转管(83)流入搅拌轴(84)内，在不断搅拌时，也能将净化材料慢慢注入净化罐(4)内；S4：电机(61)和减速机(62)驱动轴杆(63)和齿轮(64)同步旋转，清理毛刷(53)旋转不断将过滤网(72)上的杂质去除。
发明内容
本发明的目的在于提供一种蓄积式工业污水净化水过滤器及其实施方法，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种蓄积式工业污水净化水过滤器，包括蓄积池、抽水泵、可拆卸过滤罐和净化罐，蓄积池上安装有抽水泵，抽水泵的抽水管插入蓄积池内，抽水泵的送水管接入可拆卸过滤罐，可拆卸过滤罐与净化罐之间通过输送管连接；
所述可拆卸过滤罐内设置有防堵塞组件、动力组件和过滤组件，过滤组件设置在可拆卸过滤罐的拆卸处，动力组件设置在可拆卸过滤罐外部，并且动力组件延伸至可拆卸过滤罐内与防堵塞组件连接，其中，防堵塞组件在动力组件驱动下旋转用于清理过滤组件上吸附的杂质；
所述净化罐内设有材料添加组件。
进一步地，可拆卸过滤罐包括前罐、后罐和法兰片，前罐和后罐的开口边沿上固定有法兰片，前罐和后罐通过法兰片密封固定；
所述前罐和后罐的开口内圈上固定有第一挡环和第二挡环。
进一步地，防堵塞组件包括环片、横杆和清理毛刷，环片嵌入第一挡环的环槽内，环片之间固定有横杆，清理毛刷沿着横杆的长度方向固定；
所述环片的侧面上固定有一圈齿圈。
进一步地，动力组件包括电机、减速机、轴杆和齿轮，电机和减速机连接，并且减速机的轴与轴杆一端连接，轴杆的另一端穿入前罐内与齿轮固定，并且齿轮与齿圈啮合，通过电机在减速机的降速下驱动环片沿着环槽旋转，清理毛刷绕圆周运动。
进一步地，过滤组件包括过滤环和过滤网，过滤环固定在第二挡环上，过滤网固定在过滤环内，清理毛刷的毛刷头抵在过滤网上，清理毛刷旋转过程中清理过滤网上的杂质。
进一步地，材料添加组件包括伺服电机、锥齿轮、旋转管和搅拌轴，伺服电机安装在净化罐的顶部，旋转管从净化罐顶端插入，并且伺服电机的轴与旋转管的端口上固定的锥齿轮相互啮合，搅拌轴固定在旋转管上，搅拌轴内设有贯穿的送料孔与旋转管内腔连通，旋转管的顶端接入进料管。
进一步地，搅拌轴和旋转管延伸至净化罐内，旋转管倾斜设置在搅拌轴内。
本发明提出的另一种技术，一种蓄积式工业污水净化水过滤器的实施方法，包括以下步骤：
S1：抽水泵抽取蓄积池内的工业污水流入可拆卸过滤罐内，通过调整抽水泵的功率大小，控制水流进入可拆卸过滤罐内；
S2：工业污水经过清理毛刷以及过滤网过滤后流入净化罐内，净化罐上的伺服电机启动，伺服电机在锥齿轮的驱动下带动旋转管和搅拌轴旋转，不断的搅动工业污水；
S3：净化材料通过旋转管流入搅拌轴内，在不断搅拌时，也能将净化材料慢慢注入净化罐内；
S4：电机和减速机驱动轴杆和齿轮同步旋转，清理毛刷旋转不断将过滤网上的杂质去除。
与现有技术相比，本发明的有益效果是：
1、本发明提出的一种蓄积式工业污水净化水过滤器及其实施方法，通过电机在减速机的降速下驱动环片沿着环槽旋转，清理毛刷绕圆周运动，清理毛刷跟随环片旋转。
2、本发明提出的一种蓄积式工业污水净化水过滤器及其实施方法，清理毛刷的毛刷头抵在过滤网上，清理毛刷旋转过程中清理过滤网上的杂质，清理毛刷旋转将过滤网上的杂质去除。
3、本发明提出的一种蓄积式工业污水净化水过滤器及其实施方法，搅拌轴内设有贯穿的送料孔与旋转管内腔连通，旋转管的顶端接入进料管，伺服电机驱动旋转管和搅拌轴旋转，旋转管和搅拌轴边旋转边排放净化材料。
（发明人：章礼春;章峰宁;章峻宁）
