公布日：2022.04.12
申请日：2022.01.07
分类号：B01D29/01(2006.01)I;C02F9/04(2006.01)I;C02F1/00(2006.01)I;C02F1/28(2006.01)I
摘要
本发明公开了一种厨余垃圾处理器的污水排放装置，涉及厨余垃圾技术领域，包括垃圾处理设备，所述垃圾处理设备的上端设置有进料口，所述垃圾处理设备的下端固定连接有支撑元件，所述垃圾处理设备的正面固定连接有控制元件，所述控制元件的右端设置有支撑元件，所述垃圾处理设备的右端设置有固体出料口。本发明通过连接轴、分料元件和曲面块的设置，可以对垃圾进行分量处理，避免处理的过多，造成垃圾的堵塞，同时根据过滤网板与传输口的设置，可以在工作的过程中对垃圾进行固液分离处理，避免对污水处理的不便，影响处理的效果，根据斜板和固体出料口的设置，方便将垃圾的固体进行传输，便于工作人员的清理。
权利要求书

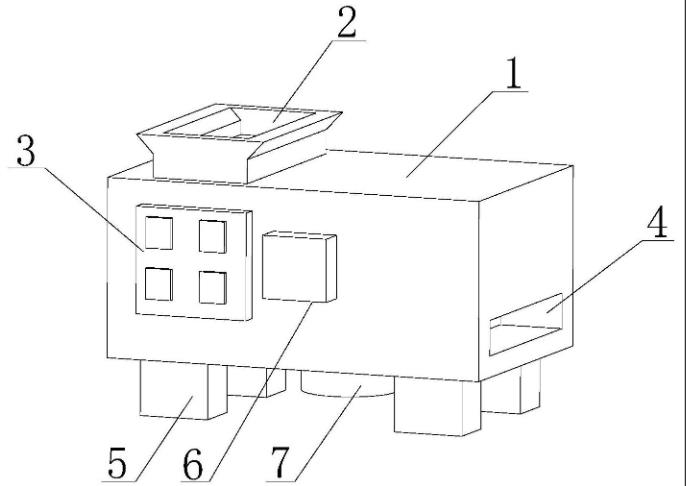

1.一种厨余垃圾处理器的污水排放装置，包括垃圾处理设备(1)，所述垃圾处理设备(1)的上端设置有进料口(2)，所述垃圾处理设备(1)的下端固定连接有支撑元件(5)，所述垃圾处理设备(1)的正面固定连接有控制元件(3)，其特征在于：所述控制元件(3)的右端设置有支撑元件(5)，所述垃圾处理设备(1)的右端设置有固体出料口(4)，所述垃圾处理设备(1)的下端固定连接有污水出口(7)；所述垃圾处理设备(1)的内部设置有连接轴(11)，所述连接轴(11)的外部设置有分料元件(12)，所述分料元件(12)的下端设置有曲面块(13)，所述曲面块(13)的中部贯穿设置有过滤网板(20)，所述曲面块(13)的右端设置有传输口(14)，所述传输口(14)的右端固定连接有斜板(15)，所述斜板(15)的右端与设置的固体出料口(4)在同一水平线上。
2.根据权利要求1所述的一种厨余垃圾处理器的污水排放装置，其特征在于：所述连接轴(11)的正面贯穿设置的垃圾处理设备(1)，所述连接轴(11)的正面与社会的驱动电机(6)背面活动连接。
3.根据权利要求2所述的一种厨余垃圾处理器的污水排放装置，其特征在于：所述进料口(2)的下端设置有传输装置(8)，所述传输装置(8)的下端设置有液体净化箱(9)，所述液体净化箱(9)的左端固定连接有进液阀口(10)，所述液体净化箱(9)的右端与设置的曲面块(13)左端固定连接。
4.根据权利要求3所述的一种厨余垃圾处理器的污水排放装置，其特征在于：所述过滤网板(20)的下端固定连接有污水出口(7)，所述污水出口(7)的内部设置固定连接有活性炭过滤层(18)，且活性炭过滤层(18)下端固定连接有除臭净化层(19)。
5.根据权利要求4所述的一种厨余垃圾处理器的污水排放装置，其特征在于：所述液体净化箱(9)的右端固定连接有喷液阀(16)，所述喷液阀(16)与设置的控制元件(3)信号连接，所述喷液阀(16)的右端固定连接有伸缩液体管道(17)，且伸缩液体管道(17)的右端贯穿延伸至污水出口(7)的内部。
6.根据权利要求5所述的一种厨余垃圾处理器的污水排放装置，其特征在于：所述伸缩液体管道(17)的外部设置有活动辊管(21)，所述活动辊管(21)设置在活性炭过滤层(18)的上端，所述伸缩液体管道(17)的外部贯穿设置有喷液口(23)。
7.根据权利要求6所述的一种厨余垃圾处理器的污水排放装置，其特征在于：所述活动辊管(21)的右端开设有凹槽(24)，所述凹槽(24)的内部设置有缓冲板(25)，所述缓冲板(25)的右端固定连接有弹簧元件(26)，所述弹簧元件(26)的右端固定连接有固定块(27)。
8.根据权利要求7所述的一种厨余垃圾处理器的污水排放装置，其特征在于：所述固定块(27)的右端固定连接有固定板(28)，且固定板(28)的右端与设置的污水出口(7)内侧固定连接，所述固定块(27)通过设置的弹簧元件(26)与缓冲板(25)的右端固定连接。
（发明人：李光华）
