公布日：2022.06.07
申请日：2022.03.23
分类号：B01D21/00(2006.01)I;B01D21/01(2006.01)I;B01D21/24(2006.01)I;B01D21/02(2006.01)I;C02F9/04(2006.01)I;B01D36/04(2006.01)I;
B01D35/16(2006.01)I;B01D33/03(2006.01)I;B01D33/64(2006.01)I;B01D33/80(2006.01)I;C02F1/28(2006.01)N;C02F1/52(2006.01)N
摘要
本发明公开了一种高效环保污水处理用沉淀池，包括壳体，所述壳体的上端设有沉淀槽，所述壳体的下端安装有搅拌电机，所述搅拌电机的输出轴末端延伸至沉淀槽内并固定连接有转杆，所述转杆的外壁沿其轴向设有多个搅拌杆，所述沉淀槽内的左右两侧内壁上均设有伸缩板，两个所述伸缩板的伸缩端共同固定连接有滤网，所述滤网左右两侧与沉淀槽的左右两侧内壁均通过第三弹簧弹性连接。该沉淀池在使用时，通过滤网的晃动和对易包覆水的杂质的挤压，加速滤网和易包覆水的杂质上污水的滴落，且通过气流延缓絮凝剂下降的速度，提升絮凝剂的吸附效率，同时利用刺针将气泡刺破，利用气泡爆炸的冲击力和搅拌相配合，进一步提升絮凝剂的吸附效果。
权利要求书

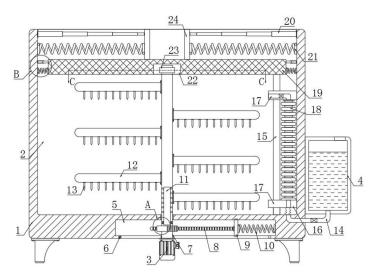

1.一种高效环保污水处理用沉淀池，包括壳体(1)，其特征在于：所述壳体(1)的上端设有沉淀槽(2)，所述壳体(1)的下端安装有搅拌电机(3)，所述搅拌电机(3)的输出轴末端延伸至沉淀槽(2)内并固定连接有转杆(7)，所述转杆(7)的外壁沿其轴向设有多个搅拌杆(12)，所述沉淀槽(2)内的左右两侧内壁上均设有伸缩板(27)，两个所述伸缩板(27)的伸缩端共同固定连接有滤网(19)，所述滤网(19)左右两侧与沉淀槽(2)的左右两侧内壁均通过第三弹簧(28)弹性连接，所述滤网(19)的下端设有晃动槽(22)，所述转杆(7)的上端延伸至晃动槽(22)内并固定连接有圆盘(23)，所述圆盘(23)的后侧固定连接有抵块(29)。
2.根据权利要求1所述的一种高效环保污水处理用沉淀池，其特征在于：所述沉淀槽(2)内设有定量添加机构，所述定量添加机构包括设置在沉淀槽(2)内的导向杆(15)，所述沉淀槽(2)的右侧内壁上设有安装块，所述导向杆(15)贯穿安装块，所述导向杆(15)的下端与沉淀槽(2)的内底部固定连接，所述导向杆(15)上套设有浮板(16)，所述浮板(16)与导向杆(15)滑动连接，所述浮板(16)的下端设有折叠气囊(18)，所述折叠气囊(18)远离浮板(16)的一端与安装块的下端固定连接。
3.根据权利要求2所述的一种高效环保污水处理用沉淀池，其特征在于：所述壳体(1)的右侧设有储液盒(4)，所述储液盒(4)内填充有絮凝剂，所述折叠气囊(18)与储液盒(4)的内底部通过进液管(14)连通，所述折叠气囊(18)与沉淀槽(2)内空间通过出液管(17)连通，所述进液管(14)和出液管(17)通过单向阀连通。
4.根据权利要求1所述的一种高效环保污水处理用沉淀池，其特征在于：所述壳体(1)内设有横腔(5)，所述横腔(5)位于沉淀槽(2)的下方，所述转杆(7)贯穿横腔(5)，所述横腔(5)内设有活塞(9)，所述活塞(9)的右侧与横腔(5)的右侧内壁通过第一弹簧(10)连通，所述转杆(7)位于横腔(5)内的部分外壁上固定连接有不完全齿轮(26)，所述活塞(9)的左侧固定连接有与不完全齿轮(26)相配合的齿条(8)。
5.根据权利要求4所述的一种高效环保污水处理用沉淀池，其特征在于：所述横腔(5)的左侧空间与外界通过进气管(6)连通，所述转杆(7)内设有竖腔(11)，所述竖腔(11)与沉淀槽(2)通过多个通气管连通，所述竖腔(11)与横腔(5)的左侧空间通过两个出气管(25)连通，所述进气管(6)和两个出气管(25)上均设有单向阀。
6.根据权利要求4所述的一种高效环保污水处理用沉淀池，其特征在于：所述沉淀槽(2)的左右两侧内壁上均设有伸缩杆(20)，两个所述伸缩杆(20)的伸缩端均固定连接有挤压板(24)，两个所述挤压板(24)的相背侧分别与沉淀槽(2)的左右两侧内壁通过第二弹簧(21)弹性连接。
7.根据权利要求1所述的一种高效环保污水处理用沉淀池，其特征在于：每个所述搅拌杆(12)的下端均设有多个刺针(13)。
8.根据权利要求6所述的一种高效环保污水处理用沉淀池，其特征在于：所述活塞(9)具有导电性，所述横腔(5)的内顶部和内底部均设有导电片，位于上方的所述导电片、活塞(9)、位于下方的导电片和两个第二弹簧(21)依次通过导线电性连接。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种高效环保污水处理用沉淀池，该沉淀池在使用时，通过滤网的晃动和对易包覆水的杂质的挤压，加速滤网和易包覆水的杂质上污水的滴落，且通过气流延缓絮凝剂下降的速度，提升絮凝剂的吸附效率，同时利用刺针将气泡刺破，利用气泡爆炸的冲击力和搅拌相配合，进一步提升絮凝剂的吸附效果。
为了实现上述目的，本发明采用了如下技术方案：
一种高效环保污水处理用沉淀池，包括壳体，所述壳体的上端设有沉淀槽，所述壳体的下端安装有搅拌电机，所述搅拌电机的输出轴末端延伸至沉淀槽内并固定连接有转杆，所述转杆的外壁沿其轴向设有多个搅拌杆，所述沉淀槽内的左右两侧内壁上均设有伸缩板，两个所述伸缩板的伸缩端共同固定连接有滤网，所述滤网左右两侧与沉淀槽的左右两侧内壁均通过第三弹簧弹性连接，所述滤网的下端设有晃动槽，所述转杆的上端延伸至晃动槽内并固定连接有圆盘，所述圆盘的后侧固定连接有抵块。
优选地，所述沉淀槽内设有定量添加机构，所述定量添加机构包括设置在沉淀槽内的导向杆，所述沉淀槽的右侧内壁上设有安装块，所述导向杆贯穿安装块，所述导向杆的下端与沉淀槽的内底部固定连接，所述导向杆上套设有浮板，所述浮板与导向杆滑动连接，所述浮板的下端设有折叠气囊，所述折叠气囊远离浮板的一端与安装块的下端固定连接，所述壳体的右侧设有储液盒，所述储液盒内填充有絮凝剂，所述折叠气囊与储液盒的内底部通过进液管连通，所述折叠气囊与沉淀槽内空间通过出液管连通，所述进液管和出液管通过单向阀连通。
优选地，所述壳体内设有横腔，所述横腔位于沉淀槽的下方，所述转杆贯穿横腔，所述横腔内设有活塞，所述活塞的右侧与横腔的右侧内壁通过第一弹簧连通，所述转杆位于横腔内的部分外壁上固定连接有不完全齿轮，所述活塞的左侧固定连接有与不完全齿轮相配合的齿条。
优选地，所述横腔的左侧空间与外界通过进气管连通，所述转杆内设有竖腔，所述竖腔与沉淀槽通过多个通气管连通，所述竖腔与横腔的左侧空间通过两个出气管连通，所述进气管和两个出气管上均设有单向阀。
优选地，所述沉淀槽的左右两侧内壁上均设有伸缩杆，两个所述伸缩杆的伸缩端均固定连接有挤压板，两个所述挤压板的相背侧分别与沉淀槽的左右两侧内壁通过第二弹簧弹性连接，所述活塞具有导电性，所述横腔的内顶部和内底部均设有导电片。
优选地，每个所述搅拌杆的下端均设有多个刺针。
本发明具有以下有益效果：
1、与现有技术相比，通过转杆的转动带动圆盘和抵块转动，从而抵动晃动槽的左右两侧内壁，使得滤网不断的左右晃动，从而通过晃动使得滤网上粘附的水滴能够快速的滴落，使得污水能够更加快速的完全落入至沉淀槽内；
2、与现有技术相比，通过活塞的左右移动从而产生气体进入至污水中，在污水中形成气泡使得絮凝剂的下移速度减慢，使得絮凝剂能够吸附更多的杂质，从而提升絮凝剂的絮凝效果；
3、与现有技术相比，通过活塞的左右移动，不断的与两个导电片接触或者脱离，从而使得两个挤压板不断的相对或者相背移动，对易包覆水的杂质进行挤压，将易包覆水的杂质中水分挤出，减少水资源的浪费。
（发明人：李思序;孟翠茹;张娜;齐婧;张佳;阿云嘎;姚红锐;温俊杰）
