公布日：2022.04.15
申请日：2022.02.15
分类号：B01D29/03(2006.01)I;B01D29/58(2006.01)I;C02F11/122(2019.01)I
摘要
本发明公开了一种污水处理用污泥压滤机，包括底板，所述底板上端固定连接有安装腔，所述安装腔内两侧分别固定连接有竖板，所述安装腔内安装有过滤部件，所述过滤部件包括第二滤网、转轴、压板，所述第二滤网固定连接在两个所述竖板之间，所述转轴呈竖直贯穿所述安装腔上侧壁，所述转轴下端开设有丝纹，所述压板螺纹连接在所述转轴上，且所述压板两侧分别与所述竖板滑动连接，本发明通过伸缩腔因气体增多而变长并推动推板在第二滤网上滑动，从而推动第二滤上的污泥向左移动，并推动挡板发生倾斜，不再对位于左侧竖板上的通槽进行封闭，从而污泥流经过通槽流向固定板上，并通过固定板流出出料口达到自动排污的作用。
权利要求书

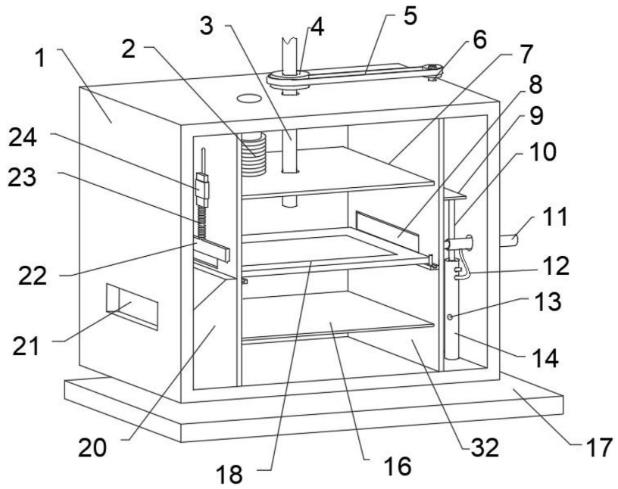

1.一种污水处理用污泥压滤机，包括底板(17)，其特征在于，所述底板(17)上端固定连接有安装腔(1)，所述安装腔(1)内两侧分别固定连接有竖板(32)；所述安装腔(1)内安装有过滤部件，所述过滤部件包括第二滤网(18)、转轴(3)、压板(7)，所述第二滤网(18)固定连接在两个所述竖板(32)之间，所述转轴(3)呈竖直贯穿所述安装腔(1)上侧壁，所述转轴(3)下端开设有丝纹，所述压板(7)螺纹连接在所述转轴(3)上，且所述压板(7)两侧分别与所述竖板(32)滑动连接，所述过滤部件用于对污泥挤压过滤；其中一个所述竖板(32)与所述安装腔(1)内侧壁之间安装有清理部件，所述清理部件包括推板(8)、伸缩腔(11)，所述推板(8)滑动连接在位于右侧所述竖板(32)内，两个所述伸缩腔(11)均固定连接在所述推板(8)与所述安装腔(1)侧壁之间，所述清理部件用于对所述第二滤网(18)上表面污泥的清理；两个所述伸缩腔(11)下端设有气压部件，所述气压部件包括连接杆(10)、套筒(14)、密封塞(26)、排气管(27)、斜块(15)、活塞(28)、第一弹簧(19)，两个所述套筒(14)均固定连接在位于右侧所述竖板(32)与所述安装腔(1)内侧壁之间，两个所述连接杆(10)下端分别滑动连接在所述套筒(14)内，所述密封塞(26)滑动连接在所述套筒(14)内，所述排气管(27)固定连接在所述密封塞(26)内，所述活塞(28)滑动连接在所述排气管(27)下端，所述第一弹簧(19)固定连接在所述活塞(28)与所述排气管(27)内侧壁之间，所述斜块(15)固定连接在所述活塞(28)背离所述第一弹簧(19)的一面，所述密封塞(26)上端固定连接在所述连接杆(10)上，所述气压部件用于对所述清理部件提供动力。
2.根据权利要求1所述的一种污水处理用污泥压滤机，其特征在于,所述过滤部件还包括波纹管(2)，所述波纹管(2)固定连通在所述安装腔(1)上侧壁与所述压板(7)之间。
3.根据权利要求1所述的一种污水处理用污泥压滤机，其特征在于，所述清理部件还包括第三弹簧(31)，所述第三弹簧(31)固定连接在所述推板(8)与所述安装腔(1)内侧壁之间，位于左侧所述竖板(32)上开设有用于排污泥的通槽。
4.根据权利要求1所述的一种污水处理用污泥压滤机，其特征在于，所述气压部件还包括单向阀(25)、输气管(12)，两个所述输气管(12)固定连通在所述套筒(14)上端与所述伸缩腔(11)之间，两个所述单向阀(25)分别固定连接在所述套筒(14)上端。
5.根据权利要求1所述的一种污水处理用污泥压滤机，其特征在于，位于左侧所述竖板(32)上来设有滑槽，所述压板(7)通过支杆(29)固定连接有滑块(30)，所述支杆(29)滑动连接在所述滑槽内，所述竖板(32)上固定连接有滑腔(24)，所述滑块(30)滑动连接在所述滑腔(24)内。
6.根据权利要求5所述的一种污水处理用污泥压滤机，其特征在于，位于左侧所述竖板(32)上滑动连接有用于阻挡污泥的挡板(22)，所述挡板(22)通过所述第二弹簧(23)固定连接在所述滑块(30)底端。
7.根据权利要求1所述的一种污水处理用污泥压滤机，其特征在于，位于左侧所述竖板(32)与所述安装腔(1)内侧壁之间固定连接有固定板(20)，所述固定板(20)呈直角梯形设置，所述安装腔(1)侧壁上开设有出料口(21)。
8.根据权利要求1所述的一种污水处理用污泥压滤机，其特征在于，所述安装腔(1)上侧壁转动连接有丝杆(6)，所述丝杆(6)与所述转轴(3)上端均固定连接有转轮(4)，两个所述转轮(4)之间套接有传动带(5)。
9.根据权利要求8所述的一种污水处理用污泥压滤机，其特征在于，所述丝杆(6)远离所述转轮(4)的一端固定连接有横板(9)，所述横板(9)滑动连接在位于右侧所述竖板(32)与所述安装腔(1)内侧壁之间，所述横板(9)固定连接在所述连接杆(10)上端。
发明内容
本发明的目的是为了解决现有技术中以下缺点，现有污泥压滤机在使用时因内部不具有对过滤后的污泥自动排放功能，导致在使用时，滤网上污泥因不能及时排放，容易发生堆积，而使得污水处理效率较低，而提出的一种污水处理用污泥压滤机。
为了实现上述目的，本发明采用了如下技术方案：
一种污水处理用污泥压滤机，包括底板，所述底板上端固定连接有安装腔，所述安装腔内两侧分别固定连接有竖板；
所述安装腔内安装有过滤部件，所述过滤部件包括第二滤网、转轴、压板，所述第二滤网固定连接在两个所述竖板之间，所述转轴呈竖直贯穿所述安装腔上侧壁，所述转轴下端开设有丝纹，所述压板螺纹连接在所述转轴上，且所述压板两侧分别与所述竖板滑动连接，所述过滤部件用于对污泥挤压过滤；
其中一个所述竖板与所述安装腔内侧壁之间安装有清理部件，所述清理部件包括推板、伸缩腔，所述推板滑动连接在位于右侧所述竖板内，两个所述伸缩腔均固定连接在所述推板与所述安装腔侧壁之间，所述清理部件用于对所述第二滤网上表面污泥的清理；
两个所述伸缩腔下端设有气压部件，所述气压部件包括连接杆、套筒、密封塞、排气管、斜块、活塞、第一弹簧，两个所述套筒均固定连接在位于右侧所述竖板与所述安装腔内侧壁之间，两个所述连接杆下端分别滑动连接在所述套筒内，所述密封塞滑动连接在所述套筒内，所述排气管固定连接在所述密封塞内，所述活塞滑动连接在所述排气管下端，所述第一弹簧固定连接在所述活塞与所述排气管内侧壁之间，所述斜块固定连接在所述活塞背离所述第一弹簧的一面，所述密封塞上端固定连接在所述连接杆上，所述气压部件用于对所述清理部件提供动力。
优选的，所述过滤部件还包括波纹管，所述波纹管固定连通在所述安装腔上侧壁与所述压板之间。
优选的，所述清理部件还包括第三弹簧，所述第三弹簧固定连接在所述推板与所述安装腔内侧壁之间，位于左侧所述竖板上开设有用于排污泥的通槽。
优选的，所述气压部件还包括单向阀、输气管，两个所述输气管固定连通在所述套筒上端与所述伸缩腔之间，两个所述单向阀分别固定连接在所述套筒上端。
优选的，位于左侧所述竖板上来设有滑槽，所述压板通过支杆固定连接有滑块，所述支杆滑动连接在所述滑槽内，所述竖板上固定连接有滑腔，所述滑块滑动连接在所述滑腔内。
优选的，位于左侧所述竖板上滑动连接有用于阻挡污泥的挡板，所述挡板通过所述第二弹簧固定连接在所述滑块底端。
优选的，位于左侧所述竖板与所述安装腔内侧壁之间固定连接有固定板，所述固定板呈直角梯形设置，所述安装腔侧壁上开设有出料口。
优选的，所述安装腔上侧壁转动连接有丝杆，所述丝杆与所述转轴上端均固定连接有转轮，两个所述转轮之间套接有传动带。
优选的，所述丝杆远离所述转轮的一端固定连接有横板，所述横板滑动连接在位于右侧所述竖板与所述安装腔内侧壁之间，所述横板固定连接在所述连接杆上端。
与现有技术相比，本发明的有益效果是：
1、将外界污水通过波纹管流向两个竖板之间的第二滤网上，转轴上端连接外部伺服电机，在伺服电机驱动下带动转轴旋转，并推动压板向下移动并对第二滤网上端的污泥进行挤压，过滤后的污水经过第二滤网流向为安装腔下侧的第一滤网上，进行对污水的沉淀以及再一次的过滤。
2、通过丝杆的反向旋转，能够带动横板以及通过横板拉动连接杆和密封塞向上移动，密封塞在套筒内向上移动时能够将套筒内部的气体挤压，并经过输气管输入到伸缩腔内，伸缩腔因气体增多而变长并推动推板在第二滤网上滑动，从而推动第二滤上的污泥向左移动，并推动挡板发生倾斜，不再对位于左侧竖板上的通槽进行封闭，从而污泥流经过通槽流向固定板上，并通过固定板流出出料口达到自动排污的作用。
（发明人：黄益波）
