公布日：2022.07.08
申请日：2022.04.22
分类号：C02F9/04(2006.01)I;B01F27/90(2022.01)I;B01F27/808(2022.01)I;B01D29/94(2006.01)I;B01D35/143(2006.01)I
摘要
本发明适用于废水处理技术领域，提供了一种生活废水处理系统及其使用方法，包括处理箱，所述处理箱的顶部设为开口，所述处理箱内插接有呈凹字型结构的挡板，所述挡板的内壁底部转动连接有过滤板，且所述过滤板上密集开设有多个过滤孔，所述处理箱上设置有用于使挡板进行上下移动的升降机构；两个限位杆，两个所述限位杆分别设置于挡板的底部左右两侧。本发明在压力传感器监测到过滤板的重量达到预设值后，能够先通过升降机构将挡板升起，使得过滤板会位于处理箱的上方，接着两个限位杆能够向上进行移动以推动过滤板在挡板内转动成倾斜状，从而能倒出过滤板上积留的垃圾杂物，以能够避免过滤板上的垃圾杂物会积留过多而阻挡住过滤孔。
权利要求书

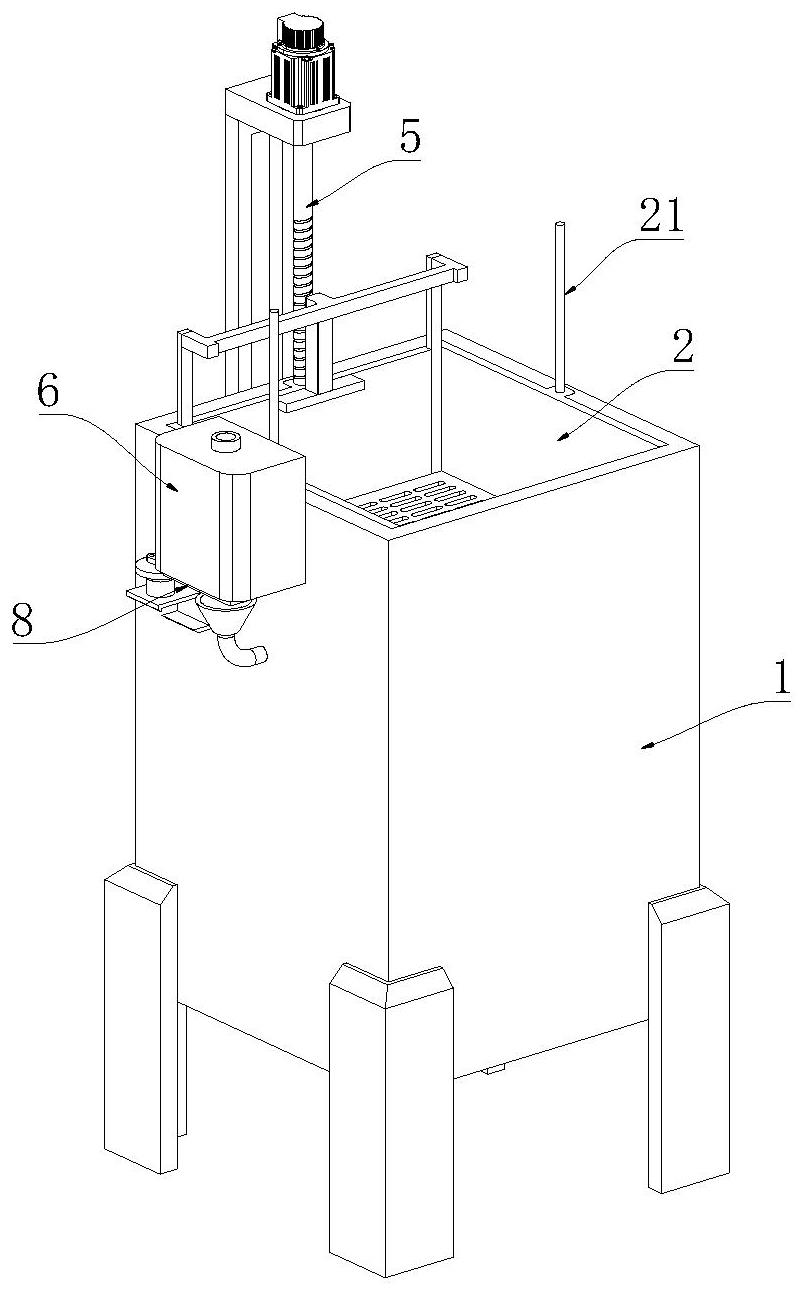

1.一种生活废水处理系统，其特征在于，包括：处理箱(1)，所述处理箱(1)的顶部设为开口，所述处理箱(1)内插接有呈凹字型结构的挡板(2)，所述挡板(2)的内壁底部转动连接有过滤板(3)，且所述过滤板(3)上密集开设有多个过滤孔(4)，所述处理箱(1)上设置有用于使挡板(2)进行上下移动的升降机构(5)；两个限位杆(9)，两个所述限位杆(9)分别设置于挡板(2)的底部左右两侧，且所述过滤板(3)放置在两个限位杆(9)上，所述限位杆(9)的顶部设置有用于监测过滤板(3)重量变化的压力传感器，且两个所述限位杆(9)能够在过滤板(3)达到预定重量时向上移动；储料箱(6)，所述储料箱(6)固定连接在处理箱(1)的一侧且其内部装有絮凝剂，所述储料箱(6)底部连通有出料管(7)，所述处理箱(1)上设置有用于将储料箱(6)内部絮凝剂间歇往处理箱(1)内输送的输送机构(8)。
2.如权利要求1所述的一种生活废水处理系统，其特征在于：所述升降机构(5)包括固定连接在处理箱(1)一侧并呈倒立L型结构的支架(51)，所述支架(51)的顶部通过轴承转动插接有呈竖直轴向的螺纹杆(52)，且所述螺纹杆(52)的底部通过螺纹穿插在挡板(2)上，所述支架(51)的顶部固定安装有电机一(53)，且所述螺纹杆(52)的顶部与电机一(53)的输出轴末端相固定。
3.如权利要求1所述的一种生活废水处理系统，其特征在于：所述处理箱(1)的内壁顶部沿其高度方向开设有两个左右对称的预留槽，两个所述预留槽内均固定连接有呈竖直轴向的导向杆(21)，所述挡板(2)的表面形成有两个左右对称并分别插接在对应预留槽内的导向块(22)，且两个所述导向杆(21)分别穿插连接在对应的导向块(22)上。
4.如权利要求1所述的一种生活废水处理系统，其特征在于：所述挡板(2)内壁沿其高度方向开设有两个左右对称的滑槽，两个所述限位杆(9)的顶部一侧均固定连接有呈竖直方向并插接在对应滑槽中的长杆(10)，两个所述长杆(10)的顶部共同固定连接有一呈水平方向并位于挡板(2)正上方的凹型杆(11)，所述挡板(2)的内壁顶部固定连接有支板(12)，所述支板(12)的顶部固定安装有与压力传感器通过电性相连的电动推杆(13)，所述电动推杆(13)的活塞杆朝上且其末端固定连接在凹型杆(11)的底部。
5.如权利要求4所述的一种生活废水处理系统，其特征在于：所述挡板(2)上设置有PLC控制器，所述PLC控制器的输入端与压力传感器的输出端电性相连以用于接收压力传感器所监测到的压力信号，所述PLC控制器的输出端与电动推杆(13)通过电性相连以能够在压力信号达到预定值时控制电动推杆(13)的活塞杆向上伸长。
6.如权利要求1所述的一种生活废水处理系统，其特征在于：所述处理箱(1)的一侧设置有位于出料管(7)正下方的收集斗(14)，所述收集斗(14)的底部连通有连接管(15)，且所述连接管(15)远离收集斗(14)的一侧连通在处理箱(1)上，所述输送机构(8)包括沿储料箱(6)长度方向卡合滑动连接在储料箱(6)底部且顶面与出料管(7)底面相接触的调节板(81)，所述调节板(81)上开设有与出料管(7)内部相连通的孔洞(82)，所述处理箱(1)上设置有用于驱动调节板(81)进行前后往复移动的移动机构。
7.如权利要求6所述的一种生活废水处理系统，其特征在于：所述移动机构包括固定连接在处理箱(1)一侧的安装架(83)，所述安装架(83)的顶部固定安装有电机二(84)，所述电机二(84)的输出轴朝上且其末端固定连接有圆形板(85)，所述圆形板(85)的顶部非圆心处转动连接有推动杆(86)，且所述推动杆(86)远离与圆形板(85)相连的一侧转动连接在调节板(81)的背面。
8.如权利要求6所述的一种生活废水处理系统，其特征在于：所述储料箱(6)的底部沿其长度方向固定连接有两个左右对称的固定杆(87)，两个所述固定杆(87)的底部均开设有T型槽，所述调节板(81)的顶部形成有两个左右对称且呈T型结构并插接在对应T型槽内的滑动杆(88)。
9.如权利要求1所述的一种生活废水处理系统，其特征在于：所述处理箱(1)的内壁底部通过轴承转动连接有转动杆(16)，所述转动杆(16)的周向表面固定连接有多组呈上下分布的搅拌叶(17)，所述处理箱(1)的底部固定安装有电机三(18)，且所述转动杆(16)的底部贯穿处理箱(1)并与电机三(18)的输出轴末端相固定。10.如权利要求1-9任一种所述的一种生活废水处理系统的使用方法，其特征在于：包括如下步骤：S1，将需要废水通过处理箱(1)顶部开口倒入在过滤板(3)上，废水能够通过过滤孔(4)穿过过滤板(3)并落入至处理箱(1)中进行储存，而废水中的垃圾杂物会积留过滤板(3)的顶面；S2，垃圾杂物在过滤板(3)逐渐增多后，过滤板(3)的重量会不断提高并压在限位杆(9)上的压力传感器，当压力传感器监测到过滤板(3)的重量达到预设值后，能够先通过升降机构(5)将挡板(2)升起，使得过滤板(3)会位于处理箱(1)的上方，接着两个限位杆(9)能够向上进行移动以推动过滤板(3)在挡板(2)内转动，从而能倒出过滤板(3)上积留的垃圾杂物，然后再将过滤板(3)复位；S3，储料箱(6)内的絮凝剂能够通过输送机构(8)的作用间歇性的进入至处理箱(1)内，并与处理箱(1)中所储存的废水进行混合反应，达到对废水进行处理的目的。
发明内容
本发明提供一种生活废水处理系统及其使用方法，旨在解决上述背景技术中提出的问题。
本发明是这样实现的，一种生活废水处理系统，包括处理箱，所述处理箱的顶部设为开口，所述处理箱内插接有呈凹字型结构的挡板，所述挡板的内壁底部转动连接有过滤板，且所述过滤板上密集开设有多个过滤孔，所述处理箱上设置有用于使挡板进行上下移动的升降机构；两个限位杆，两个所述限位杆分别设置于挡板的底部左右两侧，且所述过滤板放置在两个限位杆上，所述限位杆的顶部设置有用于监测过滤板重量变化的压力传感器，且两个所述限位杆能够在过滤板达到预定重量时向上移动；储料箱，所述储料箱固定连接在处理箱的一侧且其内部装有絮凝剂，所述储料箱底部连通有出料管，所述处理箱上设置有用于将储料箱内部絮凝剂间歇往处理箱内输送的输送机构。
优选的，所述升降机构包括固定连接在处理箱一侧并呈倒立L型结构的支架，所述支架的顶部通过轴承转动插接有呈竖直轴向的螺纹杆，且所述螺纹杆的底部通过螺纹穿插在挡板上，所述支架的顶部固定安装有电机一，且所述螺纹杆的顶部与电机一的输出轴末端相固定，当电机一的输出轴转动时能够带动螺纹杆旋转，使得过滤板的高度位置能够得到调节，以使得挡板能够沿着两个导向块进行滑动并滑动至处理箱的正上方。
优选的，所述处理箱的内壁顶部沿其高度方向开设有两个左右对称的预留槽，两个所述预留槽内均固定连接有呈竖直轴向的导向杆，所述挡板的表面形成有两个左右对称并分别插接在对应预留槽内的导向块，且两个所述导向杆分别穿插连接在对应的导向块上。
优选的，所述挡板内壁沿其高度方向开设有两个左右对称的滑槽，两个所述限位杆的顶部一侧均固定连接有呈竖直方向并插接在对应滑槽中的长杆，两个所述长杆的顶部共同固定连接有一呈水平方向并位于挡板正上方的凹型杆，所述挡板的内壁顶部固定连接有支板，所述支板的顶部固定安装有与压力传感器通过电性相连的电动推杆，所述电动推杆的活塞杆朝上且其末端固定连接在凹型杆的底部，在压力传感器监测到过滤板重量达标后，电动推杆的活塞杆会向上伸长并带动凹型杆向上移动，而长杆与限位杆则会跟随凹型杆的移动进行同步的向上移动，限位杆可以推动过滤板在挡板内进行转动。
优选的，所述挡板上设置有PLC控制器，所述PLC控制器的输入端与压力传感器的输出端电性相连以用于接收压力传感器所监测到的压力信号，所述PLC控制器的输出端与电动推杆通过电性相连以能够在压力信号达到预定值时控制电动推杆的活塞杆向上伸长，这样，在压力传感器监测到过滤板的重量达到预定值后，PLC控制器会控制电机一的输出轴旋转使得挡板与过滤板移动到处理箱的上方，接着通过电动推杆活塞杆的伸长能够将过滤板顶部的垃圾杂物翻转倒出。
优选的，所述处理箱的一侧设置有位于出料管正下方的收集斗，所述收集斗的底部连通有连接管，且所述连接管远离收集斗的一侧连通在处理箱上，所述输送机构包括沿储料箱长度方向卡合滑动连接在储料箱底部且顶面与出料管底面相接触的调节板，所述调节板上开设有与出料管内部相连通的孔洞，所述处理箱上设置有用于驱动调节板进行前后往复移动的移动机构，从而达到间歇输送絮凝剂的效果，相比于传统的人工添加能够有效提高填料效率，并降低用工的成本。
优选的，所述移动机构包括固定连接在处理箱一侧的安装架，所述安装架的顶部固定安装有电机二，所述电机二的输出轴朝上且其末端固定连接有圆形板，所述圆形板的顶部非圆心处转动连接有推动杆，且所述推动杆远离与圆形板相连的一侧转动连接在调节板的背面，当电机二的输出轴转动时能够带动圆形板进行旋转，而圆形板会带动推动杆的一侧进行转动，使得推动杆的另一侧能够推动调节板在储料箱底部进行前后往复的滑动。
优选的，所述储料箱的底部沿其长度方向固定连接有两个左右对称的固定杆，两个所述固定杆的底部均开设有T型槽，所述调节板的顶部形成有两个左右对称且呈T型结构并插接在对应T型槽内的滑动杆，以形成调节板在储料箱底部的卡合滑动连接。
优选的，所述处理箱的内壁底部通过轴承转动连接有转动杆，所述转动杆的周向表面固定连接有多组呈上下分布的搅拌叶，所述处理箱的底部固定安装有电机三，且所述转动杆的底部贯穿处理箱并与电机三的输出轴末端相固定，当电机三的输出轴转动时能够带动转动杆进行旋转，使得搅拌叶能够对处理箱内的废水与絮凝剂进行搅拌。
为实现上述目的，本发明还提供一种生活废水处理系统的使用方法，包括如下步骤：S1，将需要废水通过处理箱顶部开口倒入在过滤板上，废水能够通过过滤孔穿过过滤板并落入至处理箱中进行储存，而废水中的垃圾杂物会积留过滤板的顶面；S2，垃圾杂物在过滤板逐渐增多后，过滤板的重量会不断提高并压在限位杆上的压力传感器，当压力传感器监测到过滤板的重量达到预设值后，能够先通过升降机构将挡板升起，使得过滤板会位于处理箱的上方，接着两个限位杆能够向上进行移动以推动过滤板在挡板内转动，从而能倒出过滤板上积留的垃圾杂物，然后再将过滤板复位；S3，储料箱内的絮凝剂能够通过输送机构的作用间歇性的进入至处理箱内，并与处理箱中所储存的废水进行混合反应，达到对废水进行处理的目的。
与现有技术相比，本发明的有益效果是：
1、本发明在压力传感器监测到过滤板的重量达到预设值后，能够先通过升降机构将挡板升起，使得过滤板会位于处理箱的上方，接着两个限位杆能够向上进行移动以推动过滤板在挡板内转动成倾斜状，从而能倒出过滤板上积留的垃圾杂物，以能够避免过滤板上的垃圾杂物会积留过多而阻挡住过滤孔，使得废水难以进入至处理箱中进行储存的问题。
2、本发明通过在输送机构的作用能使调节板进行前后移动，当孔洞与出料管内部相连通时，储料箱内的絮凝剂则会通过重力的作用穿过调节板并落入至收集斗内，通过连接管进入至处理箱中与废水混合，而孔洞与出料管内部不连通时，调节板会对出料管的底部进行封闭，从而达到间歇输送絮凝剂的效果，相比于传统的人工添加能够有效提高填料效率，并降低用工的成本。
3、本发明通过电机三的输出轴转动能够带动转动杆进行旋转，使得搅拌叶能够对处理箱内的废水与絮凝剂进行搅拌，使得絮凝剂能够充分的与废水进行混合，起到提高废水处理效率的作用。
（发明人：陈杰;孙步建）
