公布日：2022.04.05
申请日：2022.01.17
分类号：B01D35/10(2006.01)I;B01D35/16(2006.01)I
摘要
本发明属于污水处理技术领域，公开了一种污水中丝状物去除装置，包括转动组件、滤板、驱动组件和清除件。滤板环绕设置于转动组件上，且能够随转动组件转动，滤板远离转动组件的一侧布设有刷毛。驱动组件能够驱使转动组件转动。清除件用于清除刷毛上的丝状物。在对污水中的丝状物进行去除时，将污水中丝状物去除装置倾斜放置，将污水从而滤板的上方引流到滤板上，污水沿滤板下流，在此过程中污水中的丝状物附着于刷毛上，在滤板随转动组件转动的过程中，丝状物随刷毛上行直至运动到清除件处，清除件将刷毛上的丝状物清除，从而避免丝状物在刷毛上积聚而降低刷毛对丝状物的过滤效果，使污水中丝状物去除装置能够持续高效的去除污水中的丝状物。
权利要求书

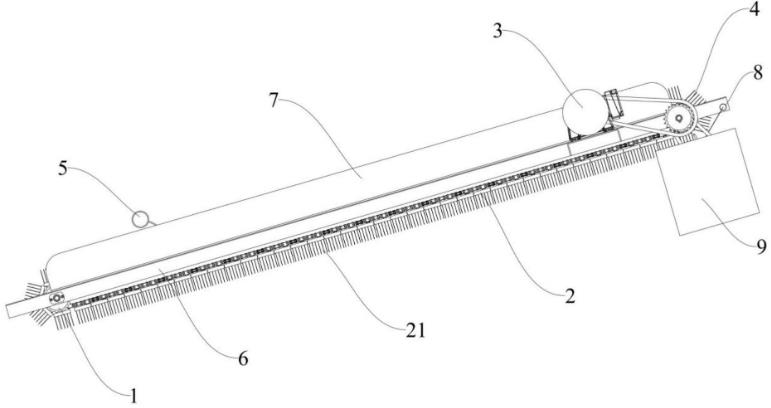

1.一种污水中丝状物去除装置，其特征在于，包括：转动组件(1)；滤板(2)，其环绕设置于所述转动组件(1)上，且能够随所述转动组件(1)转动，所述滤板(2)远离所述转动组件(1)的一侧布设有刷毛(21)；驱动组件(3)，其能够驱使所述转动组件(1)转动；清除件(4)，其用于清除所述刷毛(21)上的丝状物。
2.根据权利要求1所述的污水中丝状物去除装置，其特征在于，还包括设置于所述滤板(2)上方的污水管(5)，所述污水管(5)上设置有沿所述滤板(2)的宽度方向延伸的污水出水口。
3.根据权利要求2所述的污水中丝状物去除装置，其特征在于，所述污水出水口的出水方向与所述刷毛(21)成夹角设置。
4.根据权利要求1所述的污水中丝状物去除装置，其特征在于，所述转动组件(1)包括：第一转轴(11)，其沿所述滤板(2)的宽度方向延伸，所述驱动组件(3)能够驱使所述第一转轴(11)绕其轴线转动；第一链轮(12)，其套设于所述第一转轴(11)上，且能够随所述第一转轴(11)转动；第二转轴(13)，其与所述第一转轴(11)平行设置；第二链轮(14)，其套设于所述第二转轴(13)上，所述第二链轮(14)与所述第一链轮(12)对应设置；第一链条(15)，其环绕于所述第一链轮(12)以及所述第二链轮(14)上，且与所述第一链轮(12)以及所述第二链轮(14)啮合，所述滤板(2)设置于所述第一链条(15)上。
5.根据权利要求4所述的污水中丝状物去除装置，其特征在于，所述滤板(2)包括多个沿所述第一链条(15)的延伸方向间隔设置的安装板(22)，所述刷毛(21)设置于所述安装板(22)上，所述安装板(22)固设于所述第一链条(15)上。
6.根据权利要求5所述的污水中丝状物去除装置，其特征在于，所述第一链条(15)上设置有耳板(151)，所述安装板(22)与所述耳板(151)固连。
7.根据权利要求1所述的污水中丝状物去除装置，其特征在于，所述清除件(4)包括：第三转轴(41)，其沿所述滤板(2)的宽度方向延伸，所述驱动组件(3)能够驱使所述第三转轴(41)绕其轴线转动；多个钩挂杆(42)，其固设于所述第三转轴(41)上，所述钩挂杆(42)沿所述第三转轴(41)的轴向间隔设置，且沿所述第三转轴(41)的周向间隔设置，所述钩挂杆(42)用于清除所述刷毛(21)上的丝状物。
8.根据权利要求1所述的污水中丝状物去除装置，其特征在于，还包括：安装架(6)；挡板(7)，其固设于所述安装架(6)上，所述滤板(2)的两侧均设置有所述挡板(7)。
9.根据权利要求1所述的污水中丝状物去除装置，其特征在于，还包括高压水管(8)，所述高压水管(8)上设置有沿所述滤板(2)的宽度方向延伸的高压出水口，所述高压出水口的出水方向朝向所述清除件(4)设置。
10.根据权利要求9所述的污水中丝状物去除装置，其特征在于，还包括料斗(9)，所述料斗(9)设置于所述清除件(4)下方。
发明内容
本发明的目的在于提供一种污水中丝状物去除装置，能够持续高效的去除污水中的丝状物。
为达此目的，本发明采用以下技术方案：
一种污水中丝状物去除装置，包括：
转动组件；
滤板，其环绕设置于所述转动组件上，且能够随所述转动组件转动，所述滤板远离所述转动组件的一侧布设有刷毛；
驱动组件，其能够驱使所述转动组件转动；
清除件，其用于清除所述刷毛上的丝状物。
作为优选，所述污水中丝状物去除装置还包括设置于所述滤板上方的污水管，所述污水管上设置有沿所述滤板的宽度方向延伸的污水出水口。
作为优选，所述污水出水口的出水方向与所述刷毛成夹角设置。
作为优选，所述转动组件包括：
第一转轴，其沿所述滤板的宽度方向延伸，所述驱动组件能够驱使所述第一转轴绕其轴线转动；
第一链轮，其套设于所述第一转轴上，且能够随所述第一转轴转动；
第二转轴，其与所述第一转轴平行设置；
第二链轮，其套设于所述第二转轴上，所述第二链轮与所述第一链轮对应设置；
第一链条，其环绕于所述第一链轮以及所述第二链轮上，且与所述第一链轮以及所述第二链轮啮合，所述滤板设置于所述第一链条上。
作为优选，所述滤板包括多个沿所述第一链条的延伸方向间隔设置的安装板，所述刷毛设置于所述安装板上，所述安装板固设于所述第一链条上。
作为优选，所述第一链条上设置有耳板，所述安装板与所述耳板固连。
作为优选，所述清除件包括：
第三转轴，其沿所述滤板的宽度方向延伸，所述驱动组件能够驱使所述第三转轴绕其轴线转动；
多个钩挂杆，其固设于所述第三转轴上，所述钩挂杆沿所述第三转轴的轴向间隔设置，且沿所述第三转轴的周向间隔设置，所述钩挂杆用于清除所述刷毛上的丝状物。
作为优选，所述污水中丝状物去除装置还包括：
安装架；
挡板，其固设于所述安装架上，所述滤板的两侧均设置有所述挡板。
作为优选，还包括高压水管，所述高压水管上设置有沿所述滤板的宽度方向延伸的高压出水口，所述高压出水口的出水方向朝向所述清除件设置。
作为优选，所述污水中丝状物去除装置还包括料斗，所述料斗设置于所述清除件下方。
本发明的有益效果：
本发明提供的污水中丝状物去除装置，在对污水中的丝状物进行去除时，将污水中丝状物去除装置倾斜放置，并将污水从而滤板的上方引流到滤板上，污水沿滤板下流，在此过程中污水中的丝状物附着于刷毛上，在滤板随转动组件转动的过程中，丝状物随刷毛上行直至运动到清除件处，清除件将刷毛上的丝状物清除，从而避免丝状物在刷毛上积聚而降低刷毛对丝状物的过滤效果，使污水中丝状物去除装置能够持续高效的去除污水中的丝状物。
（发明人：王东平;蔡清守;石家义）
