公布日：2022.07.08
申请日：2022.03.16
分类号：C02F3/34(2006.01)I;B01D53/79(2006.01)I;C02F101/30(2006.01)N
摘要
本发明属于污水处理领域，具体的说是一种低污泥率产生的污水处理的方法及装置，包括污水处理箱本体，所述污水处理箱本体的外侧套接有保护箱，所述保护箱与污水处理箱本体之间存在间隙，所述污水处理箱本体的外侧固定安装有混合菌添加罐，通过设置保护箱，可以将污水处理箱本体处理过程中向外溢出的气体进行封锁，大大降低异味向外流出的问题，同时可以通过喷洒头和传输泵向保护箱中喷洒强氧化剂对空气中的微生物进行氧化分解，可以降低异味向外传播，强氧化剂可以为活性二氧化锰，之后被净化的空气通过排气管向外排出，排气管的出气端埋与地下，通过泥土可以进一步吸收空气中的细菌等微生物，相比于将设备整体掩埋在地下，工作量大大降低。
权利要求书

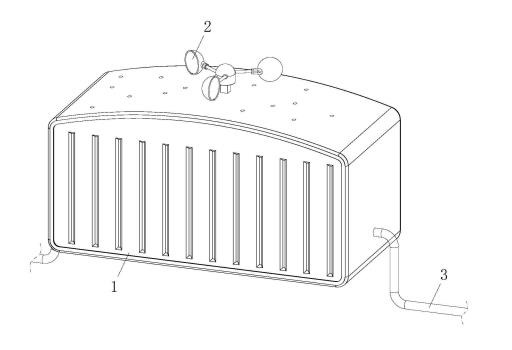

1.一种低污泥率产生的污水处理的装置，其特征在于：包括污水处理箱本体(10)，所述污水处理箱本体(10)的外侧套接有保护箱(1)，所述保护箱(1)与污水处理箱本体(10)之间存在间隙，所述污水处理箱本体(10)的外侧固定安装有混合菌添加罐(9)，所述保护箱(1)的内侧顶端四角均固定安装有喷洒头(4)，所述喷洒头(4)的输入端固定安装有传输泵，所述保护箱(1)的底端固定安装有若干组排气管(3)。
2.根据权利要求1所述的一种低污泥率产生的污水处理的装置，其特征在于：所述保护箱(1)的顶端转动连接有风动转盘(2)，所述风动转盘(2)的底端固定安装有转杆，所述转杆的底端固定安装有风扇(7)，所述风扇(7)的底端靠中部固定安装有里两组浮动条(8)，所述浮动条(8)为弹性材料设置。
3.根据权利要求2所述的一种低污泥率产生的污水处理的装置，其特征在于：所述保护箱(1)的内部靠顶端开设有收集槽(5)，所述保护箱(1)的顶端呈外凸弧形设置，所述保护箱(1)的顶端固定安装有若干组单向阀(6)，所述保护箱(1)的内侧固定安装有虹吸管(14)和引导管(13)，所述虹吸管(14)与引导管(13)之间相互连通，且虹吸管(14)的一端与收集槽(5)的内侧靠底端连通，且虹吸管(14)与引导管(13)之间设置有阀门组件。
4.根据权利要求3所述的一种低污泥率产生的污水处理的装置，其特征在于：所述阀门组件包括浮球(11)，所述虹吸管(14)与引导管(13)之间设置有阻挡块(12)，所述阻挡块(12)为弹性材料制作，所述阻挡块(12)与浮球(11)之间固定连接有直杆，所述直杆的中部与保护箱(1)转动连接，所述虹吸管(14)的外侧开设有滑槽，所述阻挡块(12)与滑槽滑动连接，所述保护箱(1)的内侧靠底端转动连接有从动扇(16)，所述引导管(13)的底端内侧转动连接有动力扇(15)，所述动力扇(15)和从动扇(16)之间固定连接有传动杆。
5.根据权利要求4所述的一种低污泥率产生的污水处理的装置，其特征在于：所述保护箱(1)包括腐蚀层(19)，所述腐蚀层(19)的外侧固定安装有中空层(18)，所述中空层(18)的外侧固定安装有隔离层(17)，所述隔离层(17)为塑料材质，所述腐蚀层(19)为碳纤维材料。
6.根据权利要求5所述的一种低污泥率产生的污水处理的装置，其特征在于：所述浮动条(8)的外侧固定安装有若干组连接罩(21)，所述连接罩(21)为弹性材料，且连接罩(21)呈半球形设置，所述连接罩(21)的内侧固定安装有复位块(20)，所述复位块(20)呈环形设置，且复位块(20)为弹性材料。
7.根据权利要求6所述的一种低污泥率产生的污水处理的装置，其特征在于：所述浮动条(8)包括若干组填充管(30)，所述填充管(30)的内侧填充有润滑油，所述填充管(30)的外侧开设有若干组孔洞，所述孔洞的内侧固定连接有渗透膜(23)。
8.根据权利要求7所述的一种低污泥率产生的污水处理的装置，其特征在于：所述连接罩(21)外侧固定安装有若干组凸块(22)，所述填充管(30)的内侧设置有若干个膨胀块(24)，所受膨胀块(24)为弹性材料设置，且膨胀块(24)的外侧设置有多个凸起，所述填充管(30)的外侧固定安装有若干组填充阀(25)。
9.根据权利要求8所述的一种低污泥率产生的污水处理的装置，其特征在于：所述排气管(3)的截面呈椭圆形设置，所述排气管(3)的底端开设有若干组贯穿槽(27)，所述贯穿槽(27)的中部固定安装有半透膜(26)，所述排气管(3)的底端固定安装有两组顶架(28)，所述顶架(28)中部固定安装有吸附块(29)，所述吸附块(29)的内侧为网状结构。10.一种低污泥率产生的污水处理的方法，其特征在于：该方法适用于权利要求1-9中任意一项所述的一种低污泥率产生的污水处理的装置，该方法具体为：S1：将需要处理的污水灌入到污水处理箱本体(10)中进行常规的污水处理，同时使用混合菌添加罐(9)向污水处理箱本体(10)中加入各种种类不同的微生物，通过不同微生物的不同代谢路径消化污水中的有机物，降低污水的有机物含量，从而可以降低污泥的产生；S2：保护箱(1)的设置可以将污水处理箱本体(10)处理过程中向外溢出的气体进行封锁，大大降低异味向外流出的问题，同时可以通过喷洒头(4)和传输泵向保护箱(1)中喷洒强氧化剂对空气中的微生物进行氧化分解，可以降低异味向外传播；S3：配合风动转盘(2)收集外界的风力，并带动风扇(7)转动在保护箱(1)内侧产生气流，可以提高强氧化剂与空气的结合效果。
发明内容
为了弥补现有技术的不足，解决背景技术中所提出的至少一个技术问题。
本发明解决其技术问题所采用的技术方案是：本发明所述的一种低污泥率产生的污水处理的装置，包括污水处理箱本体，所述污水处理箱本体的外侧套接有保护箱，所述保护箱与污水处理箱本体之间存在间隙，所述污水处理箱本体的外侧固定安装有混合菌添加罐，所述保护箱的内侧顶端四角均固定安装有喷洒头，所述喷洒头的输入端固定安装有传输泵，所述保护箱的底端固定安装有若干组排气管，通过设置保护箱，可以将污水处理箱本体处理过程中向外溢出的气体进行封锁，大大降低异味向外流出的问题，同时可以通过喷洒头和传输泵向保护箱中喷洒强氧化剂对空气中的微生物进行氧化分解，可以降低异味向外传播，强氧化剂可以为活性二氧化锰，之后被净化的空气通过排气管向外排出，排气管的出气端埋与地下，通过泥土可以进一步吸收空气中的细菌等微生物，相比于将设备整体掩埋在地下，工作量大大降低。
优选的，所述保护箱的顶端转动连接有风动转盘，所述风动转盘的底端固定安装有转杆，所述转杆的底端固定安装有风扇，所述风扇的底端靠中部固定安装有里两组浮动条，所述浮动条为弹性材料设置，配合风动转盘收集外界的风力，并带动风扇转动在保护箱内侧产生气流，可以提高强氧化剂与空气的结合效果，进一步降低了异味向外传播的问题，而浮动条可以随着风扇的转动而转动，可以带动保护箱内侧底部的空气的流通，协助强氧化剂与空气充分结合。
优选的，所述保护箱的内部靠顶端开设有收集槽，所述保护箱的顶端呈外凸弧形设置，所述保护箱的顶端固定安装有若干组单向阀，所述保护箱的内侧固定安装有虹吸管和引导管，所述虹吸管与引导管之间相互连通，且虹吸管的一端与收集槽的内侧靠底端连通，且虹吸管与引导管之间设置有阀门组件，当外界下雨时，雨水可以通过顶端的单向阀落入到收集槽中，收集槽中堆积的雨水可以有效的阻挡外界热量向设备内部传递，导致空气中的微生物进一步发酵产生更强的异味，同时随着水位的继续上升，当水位的高度高于虹吸管的高度时，让阀门组件开启，使得收集槽中的水分在虹吸作用下向外排出，降低水分长久存在滋生细菌的问题。
优选的，所述阀门组件包括浮球，所述虹吸管与引导管之间设置有阻挡块，所述阻挡块为弹性材料制作，所述阻挡块与浮球之间固定连接有直杆，所述直杆的中部与保护箱转动连接，所述虹吸管的外侧开设有滑槽，所述阻挡块与滑槽滑动连接，所述保护箱的内侧靠底端转动连接有从动扇，所述引导管的底端内侧转动连接有动力扇，所述动力扇和从动扇之间固定连接有传动杆，当水位升高到虹吸管高度时，会将浮球向上顶，进而带动阻挡块向下移动，让引导管和虹吸管之间连通，从而引发虹吸反应，让水位下降时，浮球在重力的作用下归位，让阻挡块再次阻挡，从而实现了机械驱动的效果，无需耗费其他能源，且由于阻挡块的弹性材料，使得密封性较强，且阻挡过程中，阻挡块的底部可以将滑槽封闭，降低水向滑槽中流淌的问题，同时随着水分的排出，会带动动力扇和从动扇转动，位于底端转动的从动扇可以进一步增加保护箱内部的空气流动，从而进一步提高了强氧化剂与空气的混合，提高了对空气的净化效果，且无需消耗其他能源。
优选的，所述保护箱包括腐蚀层，所述腐蚀层的外侧固定安装有中空层，所述中空层的外侧固定安装有隔离层，所述隔离层为塑料材质，所述腐蚀层为碳纤维材料，隔离层可以为聚四氟乙烯，通过中空层的设置，可以增加保护箱的隔热效果，降低外界温度过高导致内部微生物持续发酵的问题，而腐蚀层的耐腐蚀材料设置，让装置的使用寿命更长。
优选的，所述浮动条的外侧固定安装有若干组连接罩，所述连接罩为弹性材料，且连接罩呈半球形设置，所述连接罩的内侧固定安装有复位块，所述复位块呈环形设置，且复位块为弹性材料，配合连接罩的设置，当浮动条移动时，配合连接罩的形状设置，可以带起更大的气流，从而进一步提高了内部空气和强氧化剂的混合效果，同时配合复位块和连接罩的弹性材料设置，当连接罩接触到设备上的凸起导致难以移动时，会向外翻转，从而摆脱固定，摆脱后配合复位块的设置，让连接罩可以回弹归位，保证后续带起气流的效果。
优选的，所述浮动条包括若干组填充管，所述填充管的内侧填充有润滑油，所述填充管的外侧开设有若干组孔洞，所述孔洞的内侧固定连接有渗透膜，当浮动条与内部设备发生撞击时，会对自身产生挤压，使得内侧的润滑油通过渗透膜向外压出，可以有效的增加填充管的表面润滑度，进一步降低了浮动条被设备挂住导致难以移动的问题。
优选的，所述连接罩外侧固定安装有若干组凸块，所述填充管的内侧设置有若干个膨胀块，所受膨胀块为弹性材料设置，且膨胀块的外侧设置有多个凸起，所述填充管的外侧固定安装有若干组填充阀，外侧，而凸块的设置可以降低润滑油被快速甩出，让润滑效果可以长期作用于连接罩的外侧，而膨胀块的设置，可让填充管在被挤压后快速复原保持圆滑的外表，而填充阀只能单向输入，复原时空气可以通过填充阀吸入填充管中，保证填充管的圆润饱满，可以进一步降低被设备内部零件勾住的问题。
优选的，所述排气管的截面呈椭圆形设置，所述排气管的底端开设有若干组贯穿槽，所述贯穿槽的中部固定安装有半透膜，所述排气管的底端固定安装有两组顶架，所述顶架中部固定安装有吸附块，所述吸附块的内侧为网状结构，配合贯穿槽的朝下设置，使得排出的空气可以和大量的泥土进行接触反应，进一步降低异味外泄的问题，而半透膜可以透过空气无法透水，可以降低外界下雨导致雨水封住排气管的问题，而顶架的设置，可以将排气管向上顶起，降低泥土太过硬板导致贯穿槽被封住的问题，吸附块可以为海绵材料，吸附块也可以阻挡外界水流入侵排气管内侧，降低内部空气无法排出的问题。
一种低污泥率产生的污水处理的方法，该方法适用于所述的一种低污泥率产生的污水处理的装置，该方法具体为：
S1：将需要处理的污水灌入到污水处理箱本体中进行常规的污水处理，同时使用混合菌添加罐向污水处理箱本体中加入各种种类不同的微生物，通过不同微生物的不同代谢路径消化污水中的有机物，降低污水的有机物含量，从而可以降低污泥的产生；
S2：保护箱的设置可以将污水处理箱本体处理过程中向外溢出的气体进行封锁，大大降低异味向外流出的问题，同时可以通过喷洒头和传输泵向保护箱中喷洒强氧化剂对空气中的微生物进行氧化分解，可以降低异味向外传播；
S3：配合风动转盘收集外界的风力，并带动风扇转动在保护箱内侧产生气流，可以提高强氧化剂与空气的结合效果；
通过此种设置，大大降低了设备外侧泄露出异味，导致周围居民生活不适的问题，同时相比传统的将设备整体掩埋在地下掩盖气味，工作量大大降低。
本发明的有益效果如下：
1.本发明所述的一种低污泥率产生的污水处理的方法及装置，通过设置保护箱，可以将污水处理箱本体处理过程中向外溢出的气体进行封锁，大大降低异味向外流出的问题，同时可以通过喷洒头和传输泵向保护箱中喷洒强氧化剂对空气中的微生物进行氧化分解，可以降低异味向外传播，之后被净化的空气通过排气管向外排出，排气管的出气端埋与地下，通过泥土可以进一步吸收空气中的细菌等微生物，相比于将设备整体掩埋在地下，工作量大大降低。
2.本发明所述的一种低污泥率产生的污水处理的方法及装置，配合风动转盘收集外界的风力，并带动风扇转动在保护箱内侧产生气流，可以提高强氧化剂与空气的结合效果，进一步降低了异味向外传播的问题，而浮动条可以随着风扇的转动而转动，可以带动保护箱内侧底部的空气的流通，协助强氧化剂与空气充分结合。
（发明人：仲海玲;高勇;何健;杨春燕;高博）
