公布日：2022.04.12
申请日：2021.12.22
分类号：C02F1/26(2006.01)I;C02F103/36(2006.01)N
摘要
本发明公开了一种富马酸生产污水处理装置，包括处理容器，处理容器上设有污水输入管、污水输出管、萃取液输入管以及萃取液输出管，处理容器内污水输出管的管口设于处理容器的内侧底部，萃取液输出管上配合设置有能够自动启停污水处理泵的液体分隔机构。此装置通过液体分隔机构将萃取后的污水与萃取液分隔开，当污水正好抽取完成后液体分隔机构能够给控制装置一个电信号使污水输出泵停止以及萃取液输出泵启动。如此用户只需启动污水输出泵即可完成萃取处理后的萃取液与污水分别抽取的目的，不仅保证了萃取液与污水分别抽取的精准度，防止人工观察失误造成的混合液体被抽出，且大大减少了人工工作量。
权利要求书

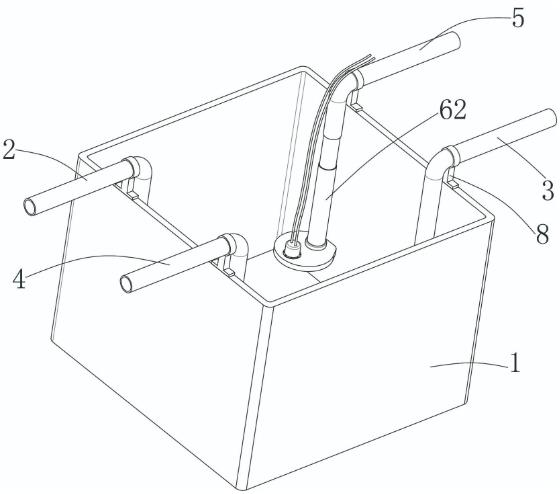

1.一种富马酸生产污水处理装置，包括处理容器（1），其特征在于，所述处理容器（1）上设有污水输入管（2）、污水输出管（3）、萃取液输入管（4）以及萃取液输出管（5），所述处理容器（1）内污水输出管（3）的管口设于处理容器（1）的内侧底部，所述萃取液输出管（5）上配合设置有能够自动启停污水处理泵的液体分隔机构（6），所述处理容器（1）内污水输入管（2）的管口处高于萃取液输入管（4）的管口处，所述液体分隔机构（6）包括浮板（61）、滑动管（62），所述滑动管（62）滑动连接在萃取液输出管（5）外侧，浮板（61）的密度介于萃取液密度与污水密度之间，其固定连接在滑动管（62）的底部，所述浮板（61）上连接有按压式感应开关（63），所述按压式感应开关（63）竖直穿设在浮板（61）上，包括感应开关本体（631）以及伸缩连接在感应开关本体（631）上的伸缩件（632），感应开关本体（631）设在浮板（61）上侧，伸缩件（632）穿过浮板（61）至浮板（61）下侧，所述萃取液输出管（5）的入水口（51）设置在滑动管（62）中靠近浮板（61）处，其位于浮板（61）上侧，所述萃取液输出管（5）的入水口（51）配合设有可防止液体从入水口（51）进入滑动管（62）内的密封件（7），所述密封件（7）包括密封环（71）、滑杆（72），所述密封环（71）套设在滑动管（62）外侧，两者之间可沿滑动管（62）的轴向相滑动，所述滑杆（72）固定在密封环（71）下侧，其滑动于浮板（61）上的滑动孔（64）中并可伸出至浮板（61）下侧，打开污水输出管对应的污水输出泵，以对萃取液下侧的污水进行抽取，当污水正好抽取完时，浮板抵在处理容器内侧底部，伸出至浮板下侧的伸缩件向感应开关本体缩回，控制装置得到相应电信号后停止污水输出泵运行，同时启动萃取液输出管对应的萃取液输出泵，这时密封件的滑杆的底部与处理容器内侧底部相抵，滑杆相对浮板向上移动，密封环由处在萃取液输出管的入水口位置到达入水口的上侧位置，即入水口变为打开的状态，在萃取液输出泵的运行下，处理容器剩余留下的萃取液顺着滑动管、萃取液输出管被抽出。
2.根据权利要求1所述的一种富马酸生产污水处理装置，其特征在于，所述滑杆（72）设有若干个，其均匀分布在密封环（71）的圆周上。
3.根据权利要求2所述的一种富马酸生产污水处理装置，其特征在于，所述污水输入管（2）、污水输出管（3）、萃取液输入管（4）、萃取液输出管（5）通过固定架（8）与处理容器（1）固定连接。
4.根据权利要求3所述的一种富马酸生产污水处理装置，其特征在于，所述处理容器（1）呈方形结构。
发明内容
本发明针对现有技术不足，提供一种结构简单、组装十分省力、导电棒的组装十分精准、无偏差、组装效率高的组装式导电棒的组装机构。
为解决上述技术问题，本发明通过以下技术方案得以解决：
一种富马酸生产污水处理装置，包括处理容器，所述处理容器上设有污水输入管、污水输出管、萃取液输入管以及萃取液输出管，所述处理容器内污水输出管的管口设于处理容器的内侧底部，所述萃取液输出管上配合设置有能够自动启停污水处理泵的液体分隔机构。此富马酸生产污水处理装置通过液体分隔机构将萃取后的污水与萃取液分隔开，当污水正好抽取完成后液体分隔机构能够给控制装置一个电信号使得污水输出泵停止以及萃取液输出泵启动，以继续对剩余的萃取液进行抽取。如此用户只需启动污水输出泵即可完成萃取处理后的萃取液与污水分别抽取排放的目的，无需人工观察以及操作，不仅保证了萃取液与污水分别抽取的精准度，防止人工观察失误造成的混合液体被抽出，且大大减少了人工工作量，解决了用户的困扰。
优选的，所述处理容器内污水输入管的管口处高于萃取液输入管的管口处。这种设置可以使污水相对萃取液向下流动，萃取液相对污水向上流动，两者由此进行了一个充分的萃取处理，这可以在不需要借助外力搅拌的情况下完成良好的萃取过程，萃取过程简单高效，减小相应的处理成本。
优选的，所述液体分隔机构包括浮板、滑动管，所述滑动管滑动连接在萃取液输出管外侧，浮板的密度介于萃取液密度与污水密度之间，其固定连接在滑动管的底部，所述浮板上连接有按压式感应开关。
优选的，所述按压式感应开关竖直穿设在浮板上，包括感应开关本体以及伸缩连接在感应开关本体上的伸缩件，感应开关本体设在浮板上侧，伸缩件穿过浮板至浮板下侧。按压式感应开关配合浮板能够在污水抽取完成后给控制装置一个电信号，辅助自动启停污水处理泵。
优选的，所述萃取液输出管的入水口设置在滑动管中靠近浮板处，其位于浮板上侧。当处理容器内萃取处理后的污水抽取完成后，剩余的萃取液的底部或多或少存在微量的污水，因此将萃取液输出管的入水口设置在浮板上侧能够使得抽取出的萃取液纯度足够，充分保证抽取萃取液时不会夹带污水。
优选的，所述萃取液输出管的入水口配合设有可防止液体从入水口进入滑动管内的密封件。密封件可以保证萃取过程中的混合液体不会进入滑动管以及萃取液输出管中，防止进入滑动管以及萃取液输出管的污水和萃取液出现萃取异常或污水、萃取液进入管内后难以顺利流出的情况。
优选的，所述密封件包括密封环、滑杆，所述密封环套设在滑动管外侧，两者之间可沿滑动管的轴向相滑动，所述滑杆固定在密封环下侧，其滑动于浮板上的滑动孔中并可伸出至浮板下侧。密封件的滑杆可以根据浮板的位置配合密封环打开或关闭萃取液输出管的入水口，结构简单合理。
优选的，所述滑杆设有若干个，其均匀分布在密封环的圆周上。
优选的，所述污水输入管、污水输出管、萃取液输入管、萃取液输出管通过固定架与处理容器固定连接。固定架使得污水输入管、污水输出管、萃取液输入管、萃取液输出管与处理容器的连接更加稳固。
优选的，所述处理容器呈方形结构。
与现有技术相比，本发明的有益效果是：
此富马酸生产污水处理装置通过液体分隔机构将萃取后的污水与萃取液分隔开，当污水正好抽取完成后液体分隔机构能够给控制装置一个电信号使得污水输出泵停止以及萃取液输出泵启动，以继续对剩余的萃取液进行抽取。如此用户只需启动污水输出泵即可完成萃取处理后的萃取液与污水分别抽取排放的目的，无需人工观察以及操作，不仅保证了萃取液与污水分别抽取的精准度，防止人工观察失误造成的混合液体被抽出，且大大减少了人工工作量，解决了用户的困扰。
（发明人：卢百怡;姚巧丽）
