公布日：2022.04.05
申请日：2022.01.18
分类号：B01D21/02(2006.01)I;B01D21/24(2006.01)I;A01M1/22(2006.01)I
摘要

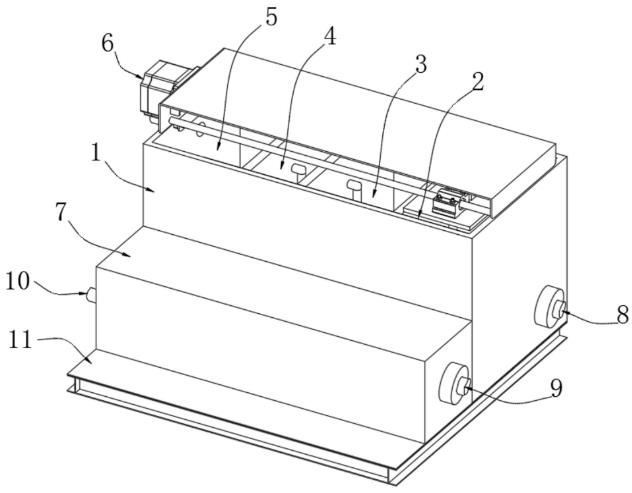

本发明属于调节池技术领域，具体公开了农村污水处理用的调节池，包括池体，池体的内部从右至左依次设有沉淀池、一级池、二级池、三级池，且沉淀池与一级池之间、一级池与二级池之间、二级池与三级池之间均通过隔板隔离，隔板的内壁贯穿设置有倒L型的导水管；池体的顶端固定连接有除蝇组件，且池体的外侧面对应沉淀池的位置固定连接有第一电机，沉淀池的内部底端固定连接有密封仓，且密封仓的内部设有与第一电机联动的推污组件。本发明解决了现有技术中沉淀下来的淤泥不易于清除且调节池容易产生苍蝇的技术问题，实现了快速简便的清除沉淀下来的淤泥以及避免调节池产生苍蝇的技术效果。
权利要求书
1.农村污水处理用的调节池，其特征在于，包括池体(1)，所述池体(1)的内部从右至左依次设有沉淀池(2)、一级池(3)、二级池(4)、三级池(5)，且沉淀池(2)与一级池(3)之间、一级池(3)与二级池(4)之间、二级池(4)与三级池(5)之间均通过隔板(14)隔离，所述隔板(14)的内壁贯穿设置有倒L型的导水管(15)，所述池体(1)的一侧面固定连接有排污箱(7)，且排污箱(7)的内部设有排污管(20)；所述池体(1)的顶端固定连接有除蝇组件(6)，且池体(1)的外侧面对应沉淀池(2)的位置固定连接有第一电机(8)，所述沉淀池(2)的内部底端固定连接有密封仓(16)，且密封仓(16)的内部设有与第一电机(8)联动的推污组件(17)，所述沉淀池(2)的侧壁对应推污组件(17)的位置开设有槽口(18)，且槽口(18)与排污箱(7)内的排污管(20)连通。
2.如权利要求1所述的农村污水处理用的调节池，其特征在于，所述推污组件(17)包括两个对称放置的固定板(1701)，且两个固定板(1701)分别固定在密封仓(16)的两侧内壁，所述两个固定板(1701)的相对侧面均活动连接有凸轮(1702)，且凸轮(1702)的一侧活动连接有导杆(1703)，所述凸轮(1702)的侧面固定连接有转轴(801)，且转轴(801)与第一电机(8)输出端连接，所述导杆(1703)的一端贯穿密封仓(16)并固定连接有推板(1704)，所述两个固定板(1701)的相对侧面还并列固定连接有第一导板(1707)与第二导板(1708)，所述导杆(1703)贯穿第一导板(1707)与第二导板(1708)，且导杆(1703)的外侧面靠近凸轮(1702)的一端固定连接有挡环(17010)，所述挡环(17010)与第二导板(1708)之间固定连接有弹簧柱(1709)，且弹簧柱(1709)套接在导杆(1703)外侧面上。
3.如权利要求2所述的农村污水处理用的调节池，其特征在于，所述导杆(1703)的另一端固定连接有连杆(1705)，且连杆(1705)的顶端固定连接有挡板(1706)，所述挡板(1706)的一端贯穿密封仓(16)并延伸至沉淀池(2)内，且沉淀池(2)内壁对应挡板(1706)的位置开设有卡槽(19)。
4.如权利要求1所述的农村污水处理用的调节池，其特征在于，所述除蝇组件(6)包括固定在池体(1)顶端的支撑板(601)，且支撑板(601)的一侧外壁固定连接有第二电机(602)，所述第二电机(602)的输出轴连接有丝杠(603)，且丝杠(603)的两侧分别设有限位杆(604)，所述丝杠(603)的外侧面上螺纹连接有螺旋座(607)，且螺旋座(607)的底端面固定连接有灯板(605)，所述灯板(605)的底端面嵌有多个紫外线灯(606)，所述螺旋座(607)的两侧、灯板(605)顶端面均固定连接有限位座(608)，且两个限位座(608)分别套接在两个限位杆(604)上。
5.如权利要求1所述的农村污水处理用的调节池，其特征在于，所述排污箱(7)的一侧面固定连接有第三电机(9)，且第三电机(9)的输出端贯穿排污箱(7)并延伸至排污管(20)内部，所述排污管(20)内部设有与第三电机(9)输出端固定连接的旋转轴，且旋转轴的外侧面上固定连接有螺旋叶片(21)，所述排污管(20)的一端设有排污导管(10)，且排污导管(10)一端贯穿排污箱(7)。
6.如权利要求1所述的农村污水处理用的调节池，其特征在于，所述沉淀池(2)的侧壁顶端设有进水口(12)，所述三级池(5)的侧壁顶端设有出水口(13)。
7.如权利要求1所述的农村污水处理用的调节池，其特征在于，所述池体(1)与排污箱(7)的底端面固定连接有底座(11)。
发明内容
本申请实施例通过提供农村污水处理用的调节池，解决了现有技术中沉淀下来的淤泥不易于清除且调节池容易产生苍蝇的技术问题，实现了快速简便的清除沉淀下来的淤泥以及避免调节池产生苍蝇的技术效果。
本申请实施例提供了农村污水处理用的调节池，包括池体，所述池体的内部从右至左依次设有沉淀池、一级池、二级池、三级池，且沉淀池与一级池之间、一级池与二级池之间、二级池与三级池之间均通过隔板隔离，所述隔板的内壁贯穿设置有倒L型的导水管，所述池体的一侧面固定连接有排污箱，且排污箱的内部设有排污管；所述池体的顶端固定连接有除蝇组件，且池体的外侧面对应沉淀池的位置固定连接有第一电机，所述沉淀池的内部底端固定连接有密封仓，且密封仓的内部设有与第一电机联动的推污组件，所述沉淀池的侧壁对应推污组件的位置开设有槽口，且槽口与排污箱内的排污管连通。
进一步的，所述推污组件包括两个对称放置的固定板，且两个固定板分别固定在密封仓的两侧内壁，所述两个固定板的相对侧面均活动连接有凸轮，且凸轮的一侧活动连接有导杆，所述凸轮的侧面固定连接有转轴，且转轴与第一电机输出端连接，所述导杆的一端贯穿密封仓并固定连接有推板，所述两个固定板的相对侧面还并列固定连接有第一导板与第二导板，所述导杆贯穿第一导板与第二导板，且导杆的外侧面靠近凸轮的一端固定连接有挡环，所述挡环与第二导板之间固定连接有弹簧柱，且弹簧柱套接在导杆外侧面上。
进一步的，所述导杆的另一端固定连接有连杆，且连杆的顶端固定连接有挡板，所述挡板的一端贯穿密封仓并延伸至沉淀池内，且沉淀池内壁对应挡板的位置开设有卡槽。
进一步的，所述除蝇组件包括固定在池体顶端的支撑板，且支撑板的一侧外壁固定连接有第二电机，所述第二电机的输出轴连接有丝杠，且丝杠的两侧分别设有限位杆，所述丝杠的外侧面上螺纹连接有螺旋座，且螺旋座的底端面固定连接有灯板，所述灯板的底端面嵌有多个紫外线灯，所述螺旋座的两侧、灯板顶端面均固定连接有限位座，且两个限位座分别套接在两个限位杆上。
进一步的，所述排污箱的一侧面固定连接有第三电机，且第三电机的输出端贯穿排污箱并延伸至排污管内部，所述排污管内部设有与第三电机输出端固定连接的旋转轴，且旋转轴的外侧面上固定连接有螺旋叶片，所述排污管的一端设有排污导管，且排污导管一端贯穿排污箱。
进一步的，所述沉淀池的侧壁顶端设有进水口，所述三级池的侧壁顶端设有出水口。
进一步的，所述池体与排污箱的底端面固定连接有底座。
本申请实施例中提供的技术方案，至少具有如下技术效果或优点：
1、由于采用了推污组件，第一电机运行带动转轴转动，进而带动凸轮旋转，旋转的凸轮推动导杆进行前后移动，从而带动推板前后移动，而前进的推板将沉淀池中底部的淤泥推向槽口并排到排污管中，有效解决了现有技术中沉淀下来的淤泥不易于清除的技术问题，实现了快速简便的清除沉淀下来的淤泥的技术效果。
2、由于采用了除蝇组件，第二电机运行带动丝杠转动，而螺旋座在限位座与限位杆的限制作用下在丝杠上进行左右移动，灯板跟随移动，而灯板上的多个紫外线灯亮起紫外灯杀死调节池中的苍蝇卵有效解决了现有技术中调节池容易产生苍蝇的技术问题，实现了避免病原体被广泛传播的技术效果。
3、由于采用了挡板，在导杆前后移动的过程中，连杆跟随移动，进而带动挡板进行移动，而挡板移动并插入卡槽中，从而封挡住沉淀池的底部，避免推动淤泥时淤泥翻滚影响上层清液。
（发明人：谢小芬;谢广军）
