公布日：2022.04.15
申请日：2022.01.06
分类号：C02F9/14(2006.01)I
摘要
本发明公开了一种微动力自回流污水处理反应器，包括反应箱和底板，反应箱的底部与底板的顶部固定连接，反应箱的内部开设有反应腔，反应腔的内部设置有净化机构，净化机构包括调节箱、生化箱、沉淀箱、砂滤箱、炭滤箱、膜滤箱以及消毒箱，调节箱的外表面与反应腔的内表面固定连接，本发明涉及污水处理技术领域。该微动力自回流污水处理反应器，通过上述结构的组合，横格栅、竖格栅以及过滤槽可对污水进行初步的大颗粒杂质进行过滤，曝气管和过滤网方便生化箱内部的污水进行自然曝气，且无需额外的能量消耗，通过石英砂对沉淀物净初过滤，通过上述结构的组合解决了污水处理所需动力较大以及污水处理效果不佳的问题。
权利要求书

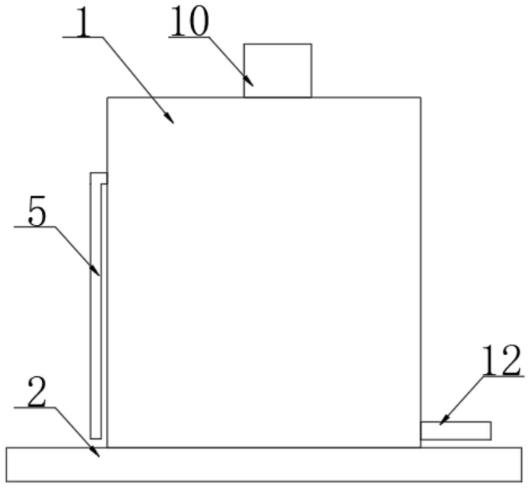

1.一种微动力自回流污水处理反应器，包括反应箱(1)和底板(2)，所述反应箱(1)的底部与底板(2)的顶部固定连接，其特征在于：所述反应箱(1)的内部开设有反应腔(3)，所述反应腔(3)的内部设置有净化机构(4)；所述净化机构(4)包括调节箱(41)、生化箱(42)、沉淀箱(43)、砂滤箱(44)、炭滤箱(45)、膜滤箱(46)以及消毒箱(47)，所述调节箱(41)的外表面与反应腔(3)的内表面固定连接，所述生化箱(42)的顶部与反应腔(3)内表面的顶部固定连接，所述生化箱(42)的外表面与调节箱(41)的外表面固定连接，所述沉淀箱(43)的外表面与反应腔(3)的内表面固定连接，所述沉淀箱(43)的顶部与反应腔(3)内表面的顶部固定连接，所述砂滤箱(44)的外表面与反应腔(3)的内表面固定连接，所述炭滤箱(45)的外表面与反应腔(3)的内表面固定连接，所述砂滤箱(44)与炭滤箱(45)呈镜像对称设置，所述膜滤箱(46)的底部与反应腔(3)内表面的底部固定连接，所述消毒箱(47)的底部与反应腔(3)内表面的底部固定连接。
2.根据权利要求1所述的一种微动力自回流污水处理反应器，其特征在于：所述反应箱(1)的外表面固定连接有进水管(5)，所述进水管(5)呈L字形，所述进水管(5)的一端贯穿反应箱(1)并延伸至反应箱(1)的内部，所述进水管(5)的一端贯穿调节箱(41)并延伸至调节箱(41)的内部，所述调节箱(41)的内表面固定连接有横格栅(6)，所述调节箱(41)内表面的顶部固定连接有竖格栅(7)，所述横格栅(6)的外表面与竖格栅(7)的外表面固定连接，所述横格栅(6)和竖格栅(7)的外表面与调节箱(41)的内表面形成过滤槽(8)，所述进水管(5)的一端处于过滤槽(8)的内部。
3.根据权利要求1所述的一种微动力自回流污水处理反应器，其特征在于：所述调节箱(41)的顶部固定连接有第一连接管(9)，所述第一连接管(9)的底端贯穿调节箱(41)并延伸至调节箱(41)的内部，所述第一连接管(9)的顶端贯穿生化箱(42)并延伸至生化箱(42)的内部，所述反应箱(1)的顶部固定连接有曝气管(10)，所述曝气管(10)的内壁之间固定连接有过滤网(11)，所述曝气管(10)的底端贯穿反应箱(1)并延伸至反应箱(1)的内部，所述曝气管(10)的底端贯穿生化箱(42)并延伸至生化箱(42)的内部。
4.根据权利要求1所述的一种微动力自回流污水处理反应器，其特征在于：所述生化箱(42)的外表面固定连接有第二连接管(13)，所述第二连接管(13)的底端贯穿生化箱(42)并延伸至生化箱(42)的内部，所述第二连接管(13)的顶端与沉淀箱(43)的外表面固定连接，所述第二连接管(13)的顶端贯穿沉淀箱(43)并延伸至沉淀箱(43)的内部。
5.根据权利要求1所述的一种微动力自回流污水处理反应器，其特征在于：所述沉淀箱(43)的底部固定连接有竖管(14)，所述竖管(14)的底端与砂滤箱(44)的顶部固定连接，所述竖管(14)的顶端贯穿沉淀箱(43)并延伸至沉淀箱(43)的内部，所述竖管(14)的底端贯穿砂滤箱(44)并延伸至砂滤箱(44)的内部。
6.根据权利要求1所述的一种微动力自回流污水处理反应器，其特征在于：所述砂滤箱(44)的外表面固定连接有第一横管(15)，所述第一横管(15)的一端与炭滤箱(45)的外表面固定连接，所述第一横管(15)的一端贯穿砂滤箱(44)并延伸至砂滤箱(44)的内部，所述第一横管(15)的一端贯穿炭滤箱(45)并延伸至炭滤箱(45)的内部。
7.根据权利要求1所述的一种微动力自回流污水处理反应器，其特征在于：所述炭滤箱(45)的内部活动连接有炭板(16)，所述炭滤箱(45)内表面的左右两侧均固定连接有夹持板(17)，两个所述夹持板(17)外表面互相靠近的一侧均开设有夹持槽(18)，所述炭板(16)的外表面与夹持槽(18)的内表面相卡接。
8.根据权利要求1所述的一种微动力自回流污水处理反应器，其特征在于：所述炭滤箱(45)的底部固定连接有七字管(19)，所述七字管(19)的底端与膜滤箱(46)的外表面固定连接，所述七字管(19)顶端贯穿炭滤箱(45)并延伸至炭滤箱(45)的内部，所述七字管(19)的底端贯穿膜滤箱(46)并延伸至膜滤箱(46)的内部。
9.根据权利要求1所述的一种微动力自回流污水处理反应器，其特征在于：所述膜滤箱(46)的外表面固定连接有第二横管(20)，所述第二横管(20)的一端与消毒箱(47)的外表面固定连接，所述第二横管(20)的一端贯穿膜滤箱(46)并延伸至膜滤箱(46)的内部，所述第二横管(20)的一端贯穿消毒箱(47)并延伸至消毒箱(47)的内部。
10.根据权利要求1所述的一种微动力自回流污水处理反应器，其特征在于：所述消毒箱(47)的顶部固定连接有消毒灯(21)，所述消毒箱(47)的外表面固定连接有出水管(12)，所述出水管(12)的一端与反应腔(3)的内表面固定连接，所述出水管(12)的一端贯穿消毒箱(47)并延伸至消毒箱(47)的内部，所述出水管(12)的一端贯穿反应箱(1)并延伸至反应箱(1)的外部。
发明内容
针对现有技术的不足，本发明提供了一种微动力自回流污水处理反应器，解决了污水处理所需动力较大以及污水处理效果不佳的问题。
为实现以上目的，本发明通过以下技术方案予以实现：包括反应箱和底板，所述反应箱的底部与底板的顶部固定连接，所述反应箱的内部开设有反应腔，所述反应腔的内部设置有净化机构。
所述净化机构包括调节箱、生化箱、沉淀箱、砂滤箱、炭滤箱、膜滤箱以及消毒箱，所述调节箱的外表面与反应腔的内表面固定连接，所述生化箱的顶部与反应腔内表面的顶部固定连接，所述生化箱的外表面与调节箱的外表面固定连接，所述沉淀箱的外表面与反应腔的内表面固定连接，所述沉淀箱的顶部与反应腔内表面的顶部固定连接，所述砂滤箱的外表面与反应腔的内表面固定连接，所述炭滤箱的外表面与反应腔的内表面固定连接，所述砂滤箱与炭滤箱呈镜像对称设置，所述膜滤箱的底部与反应腔内表面的底部固定连接，所述消毒箱的底部与反应腔内表面的底部固定连接。
优选的，所述反应箱的外表面固定连接有进水管，所述进水管呈L字形，所述进水管的一端贯穿反应箱并延伸至反应箱的内部，所述进水管的一端贯穿调节箱并延伸至调节箱的内部，所述调节箱的内表面固定连接有横格栅，所述调节箱内表面的顶部固定连接有竖格栅，所述横格栅的外表面与竖格栅的外表面固定连接，所述横格栅和竖格栅的外表面与调节箱的内表面形成过滤槽，所述进水管的一端处于过滤槽的内部。
优选的，所述调节箱的顶部固定连接有第一连接管，所述第一连接管的底端贯穿调节箱并延伸至调节箱的内部，所述第一连接管的顶端贯穿生化箱并延伸至生化箱的内部，所述反应箱的顶部固定连接有曝气管，所述曝气管的内壁之间固定连接有过滤网，所述曝气管的底端贯穿反应箱并延伸至反应箱的内部，所述曝气管的底端贯穿生化箱并延伸至生化箱的内部。
优选的，所述生化箱的外表面固定连接有第二连接管，所述第二连接管的底端贯穿生化箱并延伸至生化箱的内部，所述第二连接管的顶端与沉淀箱的外表面固定连接，所述第二连接管的顶端贯穿沉淀箱并延伸至沉淀箱的内部。
优选的，所述沉淀箱的底部固定连接有竖管，所述竖管的底端与砂滤箱的顶部固定连接，所述竖管的顶端贯穿沉淀箱并延伸至沉淀箱的内部，所述竖管的底端贯穿砂滤箱并延伸至砂滤箱的内部。
优选的，所述砂滤箱的外表面固定连接有第一横管，所述第一横管的一端与炭滤箱的外表面固定连接，所述第一横管的一端贯穿砂滤箱并延伸至砂滤箱的内部，所述第一横管的一端贯穿炭滤箱并延伸至炭滤箱的内部。
优选的，所述炭滤箱的内部活动连接有炭板，所述炭滤箱内表面的左右两侧均固定连接有夹持板，两个所述夹持板外表面互相靠近的一侧均开设有夹持槽，所述炭板的外表面与夹持槽的内表面相卡接。
优选的，所述炭滤箱的底部固定连接有七字管，所述七字管的底端与膜滤箱的外表面固定连接，所述七字管顶端贯穿炭滤箱并延伸至炭滤箱的内部，所述七字管的底端贯穿膜滤箱并延伸至膜滤箱的内部。
优选的，所述膜滤箱的外表面固定连接有第二横管，所述第二横管的一端与消毒箱的外表面固定连接，所述第二横管的一端贯穿膜滤箱并延伸至膜滤箱的内部，所述第二横管的一端贯穿消毒箱并延伸至消毒箱的内部。
优选的，所述消毒箱的顶部固定连接有消毒灯，所述消毒箱的外表面固定连接有出水管，所述出水管的一端与反应腔的内表面固定连接，所述出水管的一端贯穿消毒箱并延伸至消毒箱的内部，所述出水管的一端贯穿反应箱并延伸至反应箱的外部。
有益效果
本发明提供了一种微动力自回流污水处理反应器。与现有技术相比具备以下有益效果：
(1)、该微动力自回流污水处理反应器，通过反应箱和底板，反应箱的底部与底板的顶部固定连接，反应箱的内部开设有反应腔，反应腔的内部设置有净化机构，净化机构包括调节箱、生化箱、沉淀箱、砂滤箱、炭滤箱、膜滤箱以及消毒箱，调节箱的外表面与反应腔的内表面固定连接，生化箱的顶部与反应腔内表面的顶部固定连接，生化箱的外表面与调节箱的外表面固定连接，沉淀箱的外表面与反应腔的内表面固定连接，沉淀箱的顶部与反应腔内表面的顶部固定连接，砂滤箱的外表面与反应腔的内表面固定连接，炭滤箱的外表面与反应腔的内表面固定连接，砂滤箱与炭滤箱呈镜像对称设置，膜滤箱的底部与反应腔内表面的底部固定连接，消毒箱的底部与反应腔内表面的底部固定连接，优选的，反应箱的外表面固定连接有进水管，进水管呈L字形，进水管的一端贯穿反应箱并延伸至反应箱的内部，进水管的一端贯穿调节箱并延伸至调节箱的内部，调节箱的内表面固定连接有横格栅，调节箱内表面的顶部固定连接有竖格栅，横格栅的外表面与竖格栅的外表面固定连接，横格栅和竖格栅的外表面与调节箱的内表面形成过滤槽，进水管的一端处于过滤槽的内部，调节箱的顶部固定连接有第一连接管，第一连接管的底端贯穿调节箱并延伸至调节箱的内部，第一连接管的顶端贯穿生化箱并延伸至生化箱的内部，反应箱的顶部固定连接有曝气管，曝气管的内壁之间固定连接有过滤网，曝气管的底端贯穿反应箱并延伸至反应箱的内部，曝气管的底端贯穿生化箱并延伸至生化箱的内部，生化箱的外表面固定连接有第二连接管，第二连接管的底端贯穿生化箱并延伸至生化箱的内部，第二连接管的顶端与沉淀箱的外表面固定连接，第二连接管的顶端贯穿沉淀箱并延伸至沉淀箱的内部，沉淀箱的底部固定连接有竖管，竖管的底端与砂滤箱的顶部固定连接，竖管的顶端贯穿沉淀箱并延伸至沉淀箱的内部，竖管的底端贯穿砂滤箱并延伸至砂滤箱的内部，砂滤箱的外表面固定连接有第一横管，第一横管的一端与炭滤箱的外表面固定连接，第一横管的一端贯穿砂滤箱并延伸至砂滤箱的内部，第一横管的一端贯穿炭滤箱并延伸至炭滤箱的内部，通过上述结构的组合，横格栅、竖格栅以及过滤槽可对污水进行初步的大颗粒杂质进行过滤，曝气管和过滤网方便生化箱内部的污水进行自然曝气，且无需额外的能量消耗，同时通过沉淀箱的沉淀以及石英砂对沉淀物净初过滤，从而可以将污水中的气体、大颗粒杂质以及沉淀物清除，通过上述结构的组合解决了污水处理所需动力较大以及污水处理效果不佳的问题。
(2)、该微动力自回流污水处理反应器，通过炭滤箱的内部活动连接有炭板，炭滤箱内表面的左右两侧均固定连接有夹持板，两个夹持板外表面互相靠近的一侧均开设有夹持槽，炭板的外表面与夹持槽的内表面相卡接，通过上述结构的组合，通过设置多组活性炭板，从而可以对炭滤箱内部的水进行小颗粒杂质、微生物进行多层多虑，且夹持板和夹持槽对炭板的夹持使得炭板的安装以及拆卸清理更加方便，通过上述结构的组合解决了污水处理所需动力较大以及污水处理效果不佳的问题。
(3)、该微动力自回流污水处理反应器，通过炭滤箱的底部固定连接有七字管，七字管的底端与膜滤箱的外表面固定连接，七字管顶端贯穿炭滤箱并延伸至炭滤箱的内部，七字管的底端贯穿膜滤箱并延伸至膜滤箱的内部，膜滤箱的外表面固定连接有第二横管，第二横管的一端与消毒箱的外表面固定连接，第二横管的一端贯穿膜滤箱并延伸至膜滤箱的内部，第二横管的一端贯穿消毒箱并延伸至消毒箱的内部，消毒箱的顶部固定连接有消毒灯，消毒箱的外表面固定连接有出水管，出水管的一端与反应腔的内表面固定连接，出水管的一端贯穿消毒箱并延伸至消毒箱的内部，出水管的一端贯穿反应箱并延伸至反应箱的外部，通过上述结构的组合，通过膜滤箱内部生物膜可对水流进行更加精细的过滤，从而将水中的微生物彻底过滤，通过消毒箱顶部的消毒灯发射紫外线可以对水流进行消毒，进而使得水流彻底洁净，通过上述结构的组合解决了污水处理所需动力较大以及污水处理效果不佳的问题。
（发明人：仝宝旺;康晓雯;吴英飞;单子媚;刘建辉）
