公布日：2022.08.02
申请日：2022.05.06
分类号：C02F1/24(2006.01)I
摘要
本发明公开了一种含纤维废水处理用的纤维悬浮发生器，包括罐体，所述罐体的顶部设置有进水管，所述罐体内设置有筛板，所述筛板上设置有多面空心球，所述罐体内设置有导流机构，所述导流机构位于所述筛板的上方，所述导流机构用于改变从进水管流入所述罐体内含纤维废水的流向和状态，使其以涡旋的状态喷射冲击多面空心球在罐体内旋转。本发明通过设置流向叶轮，当含纤维废水和压缩空气分别进入罐体内后，含纤维废水经过进水管和连通管流经流向叶轮，受流向叶轮上叶片的导流作用力，以涡旋的状态喷射进入罐体后冲击多面空心球，进而带动多面空心球在罐体内部旋转，增大了压缩空气与废水和其中纤维的接触面积。
权利要求书

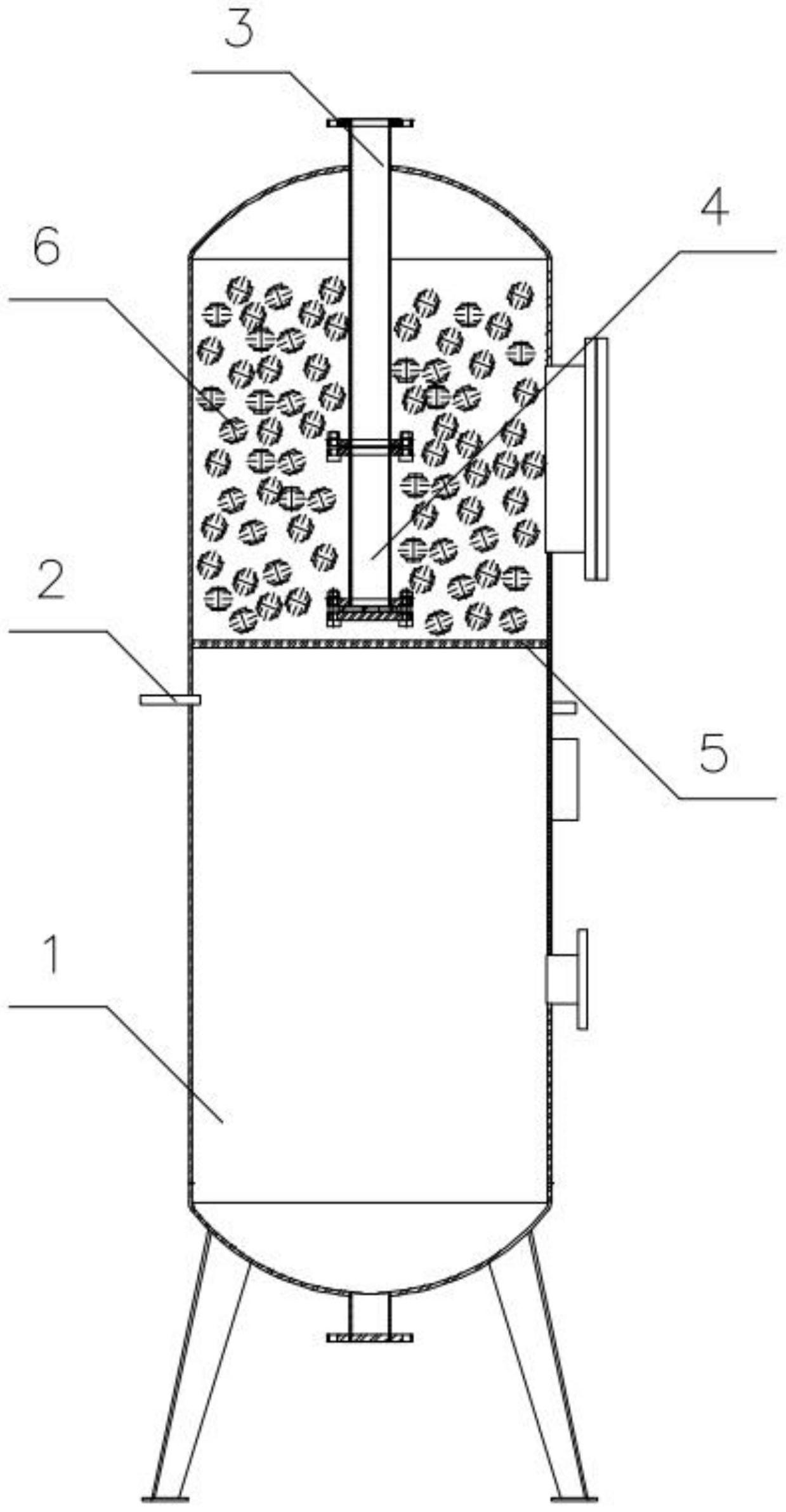

1.一种含纤维废水处理用的纤维悬浮发生器，其特征在于，包括罐体(1)，所述罐体(1)的顶部设置有进水管，所述罐体(1)内设置有筛板(5)，所述筛板(5)上设置有多面空心球(6)，所述罐体(1)内设置有导流机构(4)，所述导流机构(4)位于所述筛板(5)的上方，所述导流机构(5)用于改变从进水管流入所述罐体(1)内含纤维废水的流向和状态，以涡旋的状态喷射冲击多面空心球(2)在罐体内旋转。
2.根据权利要求1所述的一种含纤维废水处理用的纤维悬浮发生器，其特征在于，所述导流机构(4)包括流向叶轮(4 3)，所述流向叶轮(4 3)设置在所述进水管上，所述流向叶轮(4 3)用于改变从所述进水管流入所述罐体(1)内含纤维废水的流向。
3.根据权利要求2所述的一种含纤维废水处理用的纤维悬浮发生器，其特征在于，所述进水管上设置有连通管(4 1)，所述连通管(4 1)的一端与所述进水管通过第一连接件(4 4)可拆卸连接，所述流向叶轮(4 3)通过第二连接件(4 2)设置在所述连通管(4 1)的另一端上，所述流向叶轮(4 3)上的含纤维废水通过第二连接件(4 2)上的间隙流出。
4.根据权利要求3所述的一种含纤维废水处理用的纤维悬浮发生器，其特征在于，所述第二连接件(3 2)包括上下设置的两个法兰盘，所述流向叶轮(3 3)安装在其中一个法兰盘上，另一个法兰盘安装在所述连通管(4 1)上，两个所述上下设置的法兰盘通过螺杆固定，两个所述上下设置的法兰盘之间留有间隙，所述流向叶轮(4 3)上的含纤维废水通过两个所述上下设置的法兰盘之间的间隙中流出。
5.根据权利要求1所述的一种含纤维废水处理用的纤维悬浮发生器，其特征在于，所述罐体(1)上的进气口(5)设置在所述罐体(1)的中部。
6.根据权利要求1所述的一种含纤维废水处理用的纤维悬浮发生器，其特征在于，所述多面空心球(2)为空心塑料球。
发明内容
本发明的目的在于提供一种含纤维废水处理用的纤维悬浮发生器，以解决现有技术存在的纤维悬浮效率欠佳的问题。
为解决上述技术问题，本发明采用的技术方案是：一种含纤维废水处理用的纤维悬浮发生器，包括罐体，所述罐体的顶部设置有进水管，所述罐体内设置有筛板，所述筛板上设置有多面空心球，所述罐体内设置有导流机构，所述导流机构位于所述筛板的上方，所述导流机构用于改变从进水管流入所述罐体内含纤维废水的流向和状态，以涡旋的状态喷射冲击多面空心球在罐体内旋转。
所述导流机构包括流向叶轮，所述流向叶轮设置在所述进水管上，所述流向叶轮用于改变从所述进水管流入所述罐体内含纤维废水的流向。
所述进水管上设置有连通管，所述连通管的一端与所述进水管通过第一连接件可拆卸连接，所述流向叶轮通过第二连接件设置在所述连通管的另一端上，所述流向叶轮上的含纤维废水通过第二连接件上的间隙流出。
所述第二连接件包括上下设置的两个法兰盘，所述流向叶轮安装在其中一个法兰盘上，另一个法兰盘安装在所述连通管上，两个所述上下设置的法兰盘通过螺杆固定，两个所述上下设置的法兰盘之间留有间隙，所述流向叶轮上的含纤维废水通过两个所述上下设置的法兰盘之间的间隙中流出。
所述罐体上的进气口设置在所述罐体的中部。
所述多面空心球为空心塑料球。
本发明与现有技术相比具有以下优点：
本发明通过在罐体内设置流向叶轮，并通过连通管与罐体上的进水管连通，含纤维废水和压缩空气分别从罐体上部和中部进入罐体内，含纤维废水经过进水管和连通管流经流向叶轮，受流向叶轮上叶片的导流作用力，以涡旋的状态喷射进入罐体后形成水雾，同时冲击多面空心球，进而带动多面空心球在罐体内部旋转，避免了被含纤维废水中聚集在一起的细小纤维杂质堵塞；压缩空气进入罐体后，与水雾相遇形成气膜，增加了水与气接触的比表面积，使压缩空气更易与水相溶，产生一级溶气；多面空心球在废水中旋转，再次增加了水和纤维与压缩空气的接触面积，使压缩空气和废水充分接触相溶，产生二级溶气，增大了废水溶气量；同时，压缩空气通过纤维横截面上的多个孔道被压入纤维腔中，产生了大量含气纤维，提升了后续工段纤维悬浮的效率。
（发明人：武钟淇）
