公布日：2022.08.02
申请日：2022.06.10
分类号：C02F1/52(2006.01)I;B01F33/81(2022.01)I;B01F27/906(2022.01)I;B01F33/45(2022.01)I;B01F35/11(2022.01)I;C02F103/30(2006.01)N;
B01F101/00(2022.01)N
摘要
本发明公开了一种染料生产用的废水脱色处理装置，涉及废水处理技术领域，具体为一种染料生产用的废水脱色处理装置，包括脱色设备壳体、盖板，所述脱色设备壳体的上部设置有脱色剂加工室，所述脱色剂加工室的内部放置有磁力搅拌子，所述脱色设备壳体的下部开设有废水脱色室，所述废水脱色室的中部活动套接有中心轴杆，所述中心轴杆的底部固定连接有驱动电机。该染料生产用的废水脱色处理装置，通过驱动电机带动中心轴杆转动，再由中心轴杆带动主搅拌杆旋转，方便对废水进行水平搅拌，在主搅拌杆水平转动的过程中，主搅拌杆末端的从动齿轮会沿着齿轮圈滚动，从而带动主搅拌杆自转，利用主搅拌杆带动副搅拌杆转动，能够对废水进行竖直搅拌。
权利要求书

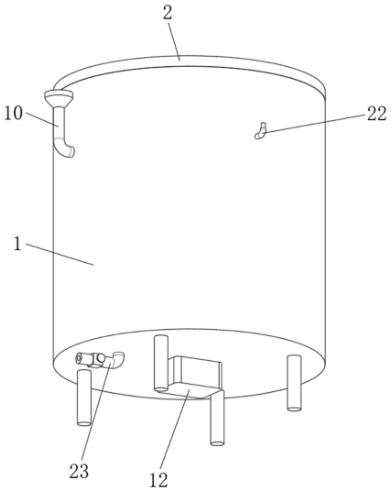

1.一种染料生产用的废水脱色处理装置，包括脱色设备壳体(1)、盖板(2)，其特征在于：所述脱色设备壳体(1)的上部设置有脱色剂加工室(6)，所述脱色剂加工室(6)的内部放置有磁力搅拌子(7)，所述脱色设备壳体(1)的下部开设有废水脱色室(8)，所述废水脱色室(8)的中部活动套接有中心轴杆(11)，所述中心轴杆(11)的底部固定连接有驱动电机(12)，所述中心轴杆(11)的侧面活动套接有主搅拌杆(13)，所述主搅拌杆(13)的外部固定连接有副搅拌杆(14)，所述主搅拌杆(13)远离中心轴杆(11)的一端固定连接有从动齿轮(15)，所述从动齿轮(15)的底部啮合有齿轮圈(16)，所述废水脱色室(8)的顶部安装有喷淋盘(20)，所述喷淋盘(20)的底部开设有喷淋孔(21)。
2.根据权利要求1所述的一种染料生产用的废水脱色处理装置，其特征在于：所述盖板(2)覆盖在脱色剂加工室(6)的顶部，所述盖板(2)的顶部固定连接有支撑杆(4)，所述脱色设备壳体(1)的背面固定连接有支撑架(3)，所述支撑架(3)的顶部与支撑杆(4)的中部活动套接在一起，所述支撑架(3)的末端活动连接有电动伸缩缸(5)，所述电动伸缩缸(5)的底部活动连接在脱色设备壳体(1)的侧面。
3.根据权利要求1所述的一种染料生产用的废水脱色处理装置，其特征在于：所述脱色剂加工室(6)位于废水脱色室(8)的正上方，所述脱色剂加工室(6)的侧面固定连接有伸缩管(9)，所述伸缩管(9)的底端与废水脱色室(8)的内部连通，所述伸缩管(9)的中部设置有开关阀门。
4.根据权利要求1所述的一种染料生产用的废水脱色处理装置，其特征在于：所述中心轴杆(11)的顶部固定连接有齿盘(19)，所述齿盘(19)活动套接在脱色剂加工室(6)的底部，所述齿盘(19)与磁力搅拌子(7)相互吸引。
5.根据权利要求1所述的一种染料生产用的废水脱色处理装置，其特征在于：所述废水脱色室(8)顶部的左侧固定连接有废水添加口(10)，所述废水脱色室(8)的底部固定连接有排污管(23)，所述排污管(23)的中部设置有开关阀门。
6.根据权利要求1所述的一种染料生产用的废水脱色处理装置，其特征在于：所述齿轮圈(16)固定连接在废水脱色室(8)的内壁上，所述齿轮圈(16)的顶面为齿牙面。
7.根据权利要求1所述的一种染料生产用的废水脱色处理装置，其特征在于：所述主搅拌杆(13)上下等间距分布有三排，所述主搅拌杆(13)靠近中心轴杆(11)的一端固定套接有同步齿轮(17)，所述同步齿轮(17)的外部啮合有同步皮带(18)，三排所述主搅拌杆(13)通过同步皮带(18)传动连接。
8.根据权利要求1所述的一种染料生产用的废水脱色处理装置，其特征在于：所述喷淋盘(20)分为内外两圈，所述喷淋盘(20)的正面固定连接有接水管(22)，所述接水管(22)固定套接在脱色设备壳体(1)的正面。
9.根据权利要求1所述的一种染料生产用的废水脱色处理装置，其特征在于：所述驱动电机(12)固定安装在脱色设备壳体(1)的底部，所述驱动电机(12)的输出轴与中心轴杆(11)的底部固定连接。
发明内容
针对现有技术的不足，本发明提供了一种染料生产用的废水脱色处理装置，解决了上述背景技术中提出的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种染料生产用的废水脱色处理装置，包括脱色设备壳体、盖板，所述脱色设备壳体的上部设置有脱色剂加工室，所述脱色剂加工室的内部放置有磁力搅拌子，所述脱色设备壳体的下部开设有废水脱色室，所述废水脱色室的中部活动套接有中心轴杆，所述中心轴杆的底部固定连接有驱动电机，所述中心轴杆的侧面活动套接有主搅拌杆，所述主搅拌杆的外部固定连接有副搅拌杆，所述主搅拌杆远离中心轴杆的一端固定连接有从动齿轮，所述从动齿轮的底部啮合有齿轮圈，所述废水脱色室的顶部安装有喷淋盘，所述喷淋盘的底部开设有喷淋孔。
可选的，所述盖板覆盖在脱色剂加工室的顶部，所述盖板的顶部固定连接有支撑杆，所述脱色设备壳体的背面固定连接有支撑架，所述支撑架的顶部与支撑杆的中部活动套接在一起，所述支撑架的末端活动连接有电动伸缩缸，所述电动伸缩缸的底部活动连接在脱色设备壳体的侧面。
可选的，所述脱色剂加工室位于废水脱色室的正上方，所述脱色剂加工室的侧面固定连接有伸缩管，所述伸缩管的底端与废水脱色室的内部连通，所述伸缩管的中部设置有开关阀门。
可选的，所述中心轴杆的顶部固定连接有齿盘，所述齿盘活动套接在脱色剂加工室的底部，所述齿盘与磁力搅拌子相互吸引。
可选的，所述废水脱色室顶部的左侧固定连接有废水添加口，所述废水脱色室的底部固定连接有排污管，所述排污管的中部设置有开关阀门。
可选的，所述齿轮圈固定连接在废水脱色室的内壁上，所述齿轮圈的顶面为齿牙面。
可选的，所述主搅拌杆上下等间距分布有三排，所述主搅拌杆靠近中心轴杆的一端固定套接有同步齿轮，所述同步齿轮的外部啮合有同步皮带，三排所述主搅拌杆通过同步皮带传动连接。
可选的，所述喷淋盘分为内外两圈，所述喷淋盘的正面固定连接有接水管，所述接水管固定套接在脱色设备壳体的正面。
可选的，所述驱动电机固定安装在脱色设备壳体的底部，所述驱动电机的输出轴与中心轴杆的底部固定连接。
本发明提供了一种染料生产用的废水脱色处理装置，具备以下有益效果：
1、该染料生产用的废水脱色处理装置，通过驱动电机带动中心轴杆转动，再由中心轴杆带动主搅拌杆旋转，方便对废水进行水平搅拌，在主搅拌杆水平转动的过程中，主搅拌杆末端的从动齿轮会沿着齿轮圈滚动，从而带动主搅拌杆自转，利用主搅拌杆带动副搅拌杆转动，能够对废水进行竖直搅拌，能够搅乱废水的流动方向，避免脱色剂随着废水一起流动，提高了脱色剂与废水的混合效率。
2、该染料生产用的废水脱色处理装置，通过设置脱色剂加工室，脱色剂加工室内部的磁力搅拌子与齿盘相互吸引，在中心轴杆转动的过程中齿盘会带动磁力搅拌子一起转动，方便磁力搅拌子对脱色剂进行搅拌混合，能够在废水进行脱色的同时同步生产脱色剂，能够源源不断的进行脱色作业，提高废水脱色的效率，不需要额外准备搅拌设备进行脱色剂的搅拌生产。
3、该染料生产用的废水脱色处理装置，通过在废水脱色室的顶部设置喷淋盘，废水脱色完成后，从接水管处向喷淋盘的内部输送清水，然后再由喷淋盘底部的喷淋孔喷出，能够对废水脱色室的内部进行冲洗，避免废水脱色室的内部残留有污垢和杂质，避免污垢和杂质对脱色设备造成腐蚀，还能够避免污垢和杂质影响下一次的废水脱色效率。
（发明人：陆友红;刘玥垠;戎静;王运雨;兰新怡）
