公布日：2022.10.11
申请日：2022.07.08
分类号：C02F1/52(2006.01)I;B01F35/32(2022.01)I;B01F35/53(2022.01)I;C02F101/10(2006.01)N;C02F101/20(2006.01)N;C02F103/34(2006.01)N
摘要

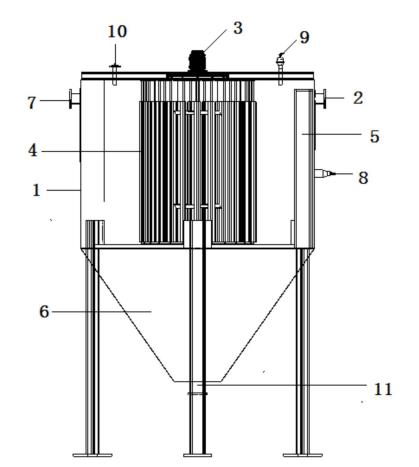

本申请涉及废水处理技术领域，公开了一种处理磷酸铁生产废水的结晶器，包括罐体、混凝搅拌装置和星型挡板；罐体设有入口，废水与药剂从入口进入罐体的内部；罐体的内部设有混凝搅拌装置和星型挡板，星型挡板围绕混凝搅拌装置，混凝搅拌装置用于混合废水和药剂，星型挡板用于改变混合液的流速和流向。通过配备混凝搅拌装置，将磷酸铁生产废水与药剂充分混合，促进化学反应，节省药剂；混凝搅拌装置周围安装星型挡板，星型挡板可以有效的改变混合液的流速和流向，从而强化化学反应，加速晶粒生成与长大，加速絮凝沉淀，节省时间，提高化学药剂的利用率，降低运行成本。
权利要求书
1.一种处理磷酸铁生产废水的结晶器，其特征在于，包括罐体、混凝搅拌装置和星型挡板；所述罐体设有入口，废水与药剂从所述入口进入所述罐体的内部；所述罐体的内部设有所述混凝搅拌装置和所述星型挡板，所述星型挡板围绕所述混凝搅拌装置，所述混凝搅拌装置用于混合所述废水和所述药剂，所述星型挡板用于改变混合液的流速和流向。
2.根据权利要求1所述的处理磷酸铁生产废水的结晶器，其特征在于，还包括导流槽，所述导流槽与所述入口连接，所述导流槽用于将所述废水和所述药剂从所述入口引流至所述罐体的底部。
3.根据权利要求1所述的处理磷酸铁生产废水的结晶器，其特征在于，还包括泥斗，所述泥斗与所述罐体的底部连接，所述泥斗的底部设有排污口。
4.根据权利要求3所述的处理磷酸铁生产废水的结晶器，其特征在于，所述罐体为圆柱状，所述泥斗为圆台状，所述泥斗直径较大的一端与所述罐体的底部连接。
5.根据权利要求1所述的处理磷酸铁生产废水的结晶器，其特征在于，所述罐体设有的出水口位于所述罐体的侧壁，且靠近所述罐体的顶部。
6.根据权利要求1所述的处理磷酸铁生产废水的结晶器，其特征在于，所述罐体还设有PH检测仪，所述PH检测仪用于检测所述混合液的PH值。
7.根据权利要求1所述的处理磷酸铁生产废水的结晶器，其特征在于，还包括观察孔，所述观察孔设于所述罐体的顶部。
8.根据权利要求1所述的处理磷酸铁生产废水的结晶器，其特征在于，还包括排气阀，所述排气阀用于排放所述废水和所述药剂反应时所产生的气体。
9.根据权利要求1所述的处理磷酸铁生产废水的结晶器，其特征在于，还包括混合器，所述混合器与所述入口连接，所述混合器用于对所述废水和所述药剂进行混合。
10.根据权利要求1所述的处理磷酸铁生产废水的结晶器，其特征在于，还包括氨气回收口，所述氨气回收口设于所述罐体的顶部。
发明内容
本申请的目的是提供一种处理磷酸铁生产废水的结晶器，用于解决废水和药剂的反应不彻底，结晶絮体小和沉降性能差的问题。
为解决上述技术问题，本申请提供一种处理磷酸铁生产废水的结晶器，包括罐体、混凝搅拌装置和星型挡板；
所述罐体设有入口，废水与药剂从所述入口进入所述罐体的内部；
所述罐体的内部设有所述混凝搅拌装置和所述星型挡板，所述星型挡板围绕所述混凝搅拌装置，所述混凝搅拌装置用于混合所述废水和所述药剂，所述星型挡板用于改变混合液的流速和流向。
优选地，还包括导流槽，所述导流槽与所述入口连接，所述导流槽用于将所述废水和所述药剂从所述入口引流至所述罐体的底部。
优选地，还包括泥斗，所述泥斗与所述罐体的底部连接，所述泥斗的底部设有排污口。
优选地，所述罐体为圆柱状，所述泥斗为圆台状，所述泥斗直径较大的一端与所述罐体的底部连接。
优选地，所述罐体设有的出水口位于所述罐体的侧壁，且靠近所述罐体的顶部。
优选地，所述罐体还设有PH检测仪，所述PH检测仪用于检测所述混合液的PH值。
优选地，还包括观察孔，所述观察孔设于所述罐体的顶部。
优选地，还包括排气阀，所述排气阀用于排放所述废水和所述药剂反应时所产生的气体。
优选地，还包括混合器，所述混合器与所述入口连接，所述混合器用于对所述废水和所述药剂进行混合。
优选地，还包括氨气回收口，所述氨气回收口设于所述罐体的顶部。
本申请所提供的一种处理磷酸铁生产废水的结晶器，包括罐体、混凝搅拌装置和星型挡板；罐体设有入口，废水与药剂从入口进入罐体的内部；罐体的内部设有混凝搅拌装置和星型挡板，星型挡板围绕混凝搅拌装置，混凝搅拌装置用于混合废水和药剂，星型挡板用于改变混合液的流速和流向。通过配备混凝搅拌装置，将磷酸铁生产废水与药剂充分混合，促进化学反应，节省药剂；混凝搅拌装置周围安装星型挡板，星型挡板可以有效的改变混合液的流速和流向，从而强化化学反应，加速晶粒生成与长大，加速絮凝沉淀，节省时间，提高化学药剂的利用率，降低运行成本。
（发明人：刘世琦;吴宋超;陈松）
