公布日：2022.04.08
申请日：2021.12.06
分类号：C22B7/00(2006.01)I;C22B3/44(2006.01)I
摘要
本申请涉及废水处理技术领域，且公开了一种用于回收电镀污水中金属的装置，其包括沉淀池，沉淀池顶部的一个拐角处固定安装有投药箱，在沉淀池的顶部固定安装有第一支撑架，且在沉淀池内部的中间位置固定安装有第二支撑架。
权利要求书

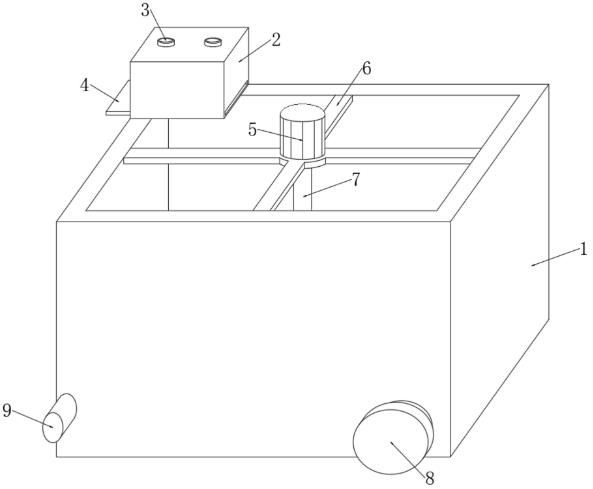

1.一种用于回收电镀污水中金属的装置，包括沉淀池(1)，所述沉淀池(1)顶部的一个拐角处固定安装有投药箱(2)，在沉淀池(1)的顶部固定安装有第一支撑架(6)，且在沉淀池(1)内部的中间位置固定安装有第二支撑架(10)，所述第一支撑架(6)和第二支撑架(10)均为十字形，且在第一支撑架(6)和第二支撑架(10)的交叉处均设置为圆板状，所述第一支撑架(6)交叉处的圆板上固定安装有第一电机(5)，所述第二支撑架(10)交叉处的圆板上开设有轴槽(18)，所述第一电机(5)的输出端固定安装有搅拌杆(7)，且搅拌杆(7)贯穿第一支撑架(6)，且搅拌杆(7)的底端延伸至轴槽(18)内并能够在所述轴槽(18)内部进行转动。
2.根据权利要求1所述的一种用于回收电镀污水中金属的装置，其中：所述沉淀池(1)内壁两侧底部的两端均开设有第一凹槽(17)，且在沉淀池(1)内同侧的两个第一凹槽(17)之间开设有连通孔(19)，且在连通孔(19)的内部设置有能够转动的连接轴(20)，所述连接轴(20)的两端分别延伸至两个第一凹槽(17)内，且在连接轴(20)位于第一凹槽(17)内的两端上均固定安装有链轮(11)，在位于沉淀池(1)两侧同位置的两个链轮(11)上设置有链条(12)，所述链条的数量为两个，且在所述两个链条(12)的底部固定安装有刮板(13)。
3.根据权利要求1所述的一种用于回收电镀污水中金属的装置，其中：所述沉淀池(1)底部远离刮板(13)的一端开设有半圆槽(14)，且在半圆槽(14)的内部活动安装有半圆管(15)，所述沉淀池(1)的外壁上开设有与半圆槽(14)连通的开口(16)，且在开口(16)的外部螺纹连接有封盖(8)。
4.根据权利要求1所述的一种用于回收电镀污水中金属的装置，其中：所述沉淀池(1)的外壁上固定安装有第二电机(9)，且第二电机(9)的输出端贯穿沉淀池(1)的外壁并延伸至其中一个第一凹槽(17)的内部，且第二电机(9)位于第一凹槽(17)内的输出端固定连接其中一个链轮(11)的侧面。
5.根据权利要求2所述的一种用于回收电镀污水中金属的装置，其中：所述刮板(13)设置为异形，且刮板(13)底部的平面与沉淀池(1)的底部相接触。
6.根据权利要求1所述的一种用于回收电镀污水中金属的装置，其中：所述投药箱(2)内部的中间位置固定安装有隔板(22)，所述隔板(22)将投药箱(2)的内部平均分为两个内腔，在两个内腔的顶部均开设有进料口(3)，在内腔的底部分别开设有第一通孔(23)和第二通孔(24)。
7.根据权利要求1所述的一种用于回收电镀污水中金属的装置，其中：所述投药箱(2)的底部内开设有移动槽(21)，在移动槽(21)的内部设置有能够左右移动的移动板(4)，所述移动板(4)上开设有第一漏孔(25)和第二漏孔(26)。
8.根据权利要求7所述的一种用于回收电镀污水中金属的装置，其中：所述移动板(4)顶部两端和中间位置的两边均开设有第二凹槽(29)，在六个第二凹槽(29)的内部均设置有限位球(27)，六个所述第二凹槽(29)的底部均固定连接有弹簧(30)，且六个弹簧(30)的顶端分别固定连接在相对应的限位球(27)外壁底部，且移动板(4)顶部中间位置的两个限位球(27)位于第一漏孔(25)和第二漏孔(26)之间的中间位置上。
9.根据权利要求7所述的一种用于回收电镀污水中金属的装置，其中：所述移动槽(21)内顶部的两端和中间位置的两边均开设有限位槽(28)。
10.根据权利要求9所述的一种用于回收电镀污水中金属的装置，其中：在所述移动板(4)堵住投药箱(2)底部的第一通孔(23)和第二通孔(24)的情况下，位于移动板(4)顶部中间位置的两个限位球(27)的顶端伸出第二凹槽(29)并卡接在移动槽(21)内中间位置的两个限位槽(28)内；在移动板(4)上的第一漏孔(25)和投药箱(2)底部的第一通孔(23)对齐的情况下，位于移动板(4)左侧位置的两个限位球(27)的顶端伸出第二凹槽(29)并卡接在移动槽(21)内左侧位置的两个限位槽(28)内；在移动板(4)上的第二漏孔(26)和投药箱(2)底部的第二通孔(24)对齐的情况下，位于移动板(4)右侧位置的两个限位球(27)的顶端伸出第二凹槽(29)并卡接在移动槽(21)内右侧位置的两个限位槽(28)内。
发明内容
本申请提供一种用于回收电镀污水中金属的装置，有效的解决了目前市场上用于回收电镀污水中金属的装置在使用的时候，不方便收集反应后沉淀的金属，以及没有一个用于投放化学药剂装置的问题。
本申请提供如下技术方案：一种用于回收电镀污水中金属的装置，包括沉淀池，所述沉淀池顶部的一个拐角处固定安装有投药箱，在沉淀池的顶部固定安装有第一支撑架，且在沉淀池内部的中间位置固定安装有第二支撑架，所述第一支撑架和第二支撑架均为十字形，且在第一支撑架和第二支撑架的交叉处均设置为圆板状，所述第一支撑架交叉处的圆板上固定安装有第一电机，所述第二支撑架交叉处的圆板上开设有轴槽，所述第一电机的输出端固定安装有搅拌杆，且搅拌杆贯穿第一支撑架，且搅拌杆的底端延伸至轴槽内并能够在所述轴槽内部进行转动。
（发明人：匡优新;徐红锁;虞敏健）
