公布日：2022.04.12
申请日：2021.12.31
分类号：B01D21/02(2006.01)I;B01D21/24(2006.01)I;B01D36/04(2006.01)I;C02F9/02(2006.01)I
摘要
本发明提供一种高效的循环过滤式生活污水快速处理系统。所述沉淀池；支撑杆，所述支撑杆固定安装于所述沉淀池的顶部，所述支撑杆的顶部固定安装有顶框，所述顶框的内侧面固定安装有支撑板；伺服电机，所述伺服电机固定安装于所述支撑板的顶部。本发明提供的一种高效的循环过滤式生活污水快速处理系统具有通过伺服电机带动承载板上下移动，能够将沉淀池内侧面的杂质传送到沉淀池的外侧面，方便对沉淀池内部沉淀的杂质进行清理，不需要工人下到沉淀池的底部进行清理，大大的节约了时间，并且通过过滤网能够防止沉淀池内部的杂质进入到过滤盒的内部，造成过滤盒的内部堵塞，此装置的结构简单，使用起来方便，并且能够增加工作效率。
权利要求书
1.一种高效的循环过滤式生活污水快速处理系统，其特征在于，包括：沉淀池；支撑杆，所述支撑杆固定安装于所述沉淀池的顶部，所述支撑杆的顶部固定安装有顶框，所述顶框的内侧面固定安装有支撑板；伺服电机，所述伺服电机固定安装于所述支撑板的顶部，所述伺服电机的输出端贯穿支撑板的顶部并延伸至底部，所述伺服电机的输出端固定安装有螺纹杆，所述螺纹杆的底部转动连接有转动座，所述转动座固定安装于所述沉淀池的内侧面的底部；承载板，所述承载板设置于所述沉淀池的内侧面的底部，所述承载板的内部固定安装有第二螺纹套，所述第二螺纹套的内侧面螺纹连接螺纹杆，所述承载板的顶部的两侧固定安装有限位杆，所述限位杆的顶部贯穿顶框的底部并延伸至顶部。
2.根据权利要求1所述的一种高效的循环过滤式生活污水快速处理系统，其特征在于，所述沉淀池的内侧面的一侧开设有空腔，所述空腔的内侧面固定安装有挡板，所述挡板的内部固定安装有第一螺纹套，所述第一螺纹套的内侧面螺纹连接有螺丝，所述空腔的一侧固定安装有连接管。
3.根据权利要求2所述的一种高效的循环过滤式生活污水快速处理系统，其特征在于，所述挡板的一侧设置有固定框，所述固定框的一侧的两端的内部开设有贯穿孔，所述贯穿孔的内侧面滑动连接螺丝，所述固定框的内侧面固定安装有过滤网，所述固定框的一侧设置有垫片，所述垫片滑动连接于所述螺丝的外侧面。
4.根据权利要求2所述的一种高效的循环过滤式生活污水快速处理系统，其特征在于，所述连接管的一侧固定安装有过滤盒，所述固定盒的两侧固定安装有第二延伸板，所述固定盒的顶部固定安装有盖板，所述盖板的两侧固定安装有第一延伸板，所述第一延伸板与所述第二延伸板的内部固定安装有固定螺丝。
5.根据权利要求1所述的一种高效的循环过滤式生活污水快速处理系统，其特征在于，所述盖板顶部与所述过滤盒的内侧面的底部均固定安装有安装槽，所述安装槽的内侧面卡接有过滤板，所述过滤盒的内侧面固定安装有活性炭。
6.根据权利要求1所述的一种高效的循环过滤式生活污水快速处理系统，其特征在于，所述沉淀池的一侧固定安装有进水管。
发明内容
本发明提供一种高效的循环过滤式生活污水快速处理系统，解决了现有的大部分沉淀池在清理淤泥的时候需要工人下到沉淀池底部的问题。

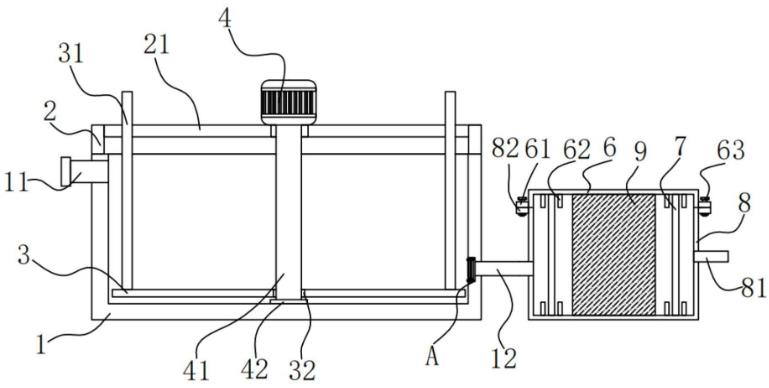

为解决上述技术问题，本发明提供的一种高效的循环过滤式生活污水快速处理系统，包括：
沉淀池；
支撑杆，所述支撑杆固定安装于所述沉淀池的顶部，所述支撑杆的顶部固定安装有顶框，所述顶框的内侧面固定安装有支撑板；
伺服电机，所述伺服电机固定安装于所述支撑板的顶部，所述伺服电机的输出端贯穿支撑板的顶部并延伸至底部，所述伺服电机的输出端固定安装有螺纹杆，所述螺纹杆的底部转动连接有转动座，所述转动座固定安装于所述沉淀池的内侧面的底部；
承载板，所述承载板设置于所述沉淀池的内侧面的底部，所述承载板的内部固定安装有第二螺纹套，所述第二螺纹套的内侧面螺纹连接螺纹杆，所述承载板的顶部的两侧固定安装有限位杆，所述限位杆的顶部贯穿顶框的底部并延伸至顶部。
优选的，所述沉淀池的内侧面的一侧开设有空腔，所述空腔的内侧面固定安装有挡板，所述挡板的内部固定安装有第一螺纹套，所述第一螺纹套的内侧面螺纹连接有螺丝，所述空腔的一侧固定安装有连接管。
优选的，所述挡板的一侧设置有固定框，所述固定框的一侧的两端的内部开设有贯穿孔，所述贯穿孔的内侧面滑动连接螺丝，所述固定框的内侧面固定安装有过滤网，所述固定框的一侧设置有垫片，所述垫片滑动连接于所述螺丝的外侧面。
优选的，所述连接管的一侧固定安装有过滤盒，所述固定盒的两侧固定安装有第二延伸板，所述固定盒的顶部固定安装有盖板，所述盖板的两侧固定安装有第一延伸板，所述第一延伸板与所述第二延伸板的内部固定安装有固定螺丝。
优选的，所述盖板顶部与所述过滤盒的内侧面的底部均固定安装有安装槽，所述安装槽的内侧面卡接有过滤板，所述过滤盒的内侧面固定安装有活性炭。
优选的，所述沉淀池的一侧固定安装有进水管。
与相关技术相比较，本发明提供的一种高效的循环过滤式生活污水快速处理系统具有如下有益效果：
本发明提供一种一种高效的循环过滤式生活污水快速处理系统，通过伺服电机带动承载板上下移动，能够将沉淀池内侧面的杂质传送到沉淀池的外侧面，方便对沉淀池内部沉淀的杂质进行清理，不需要工人下到沉淀池的底部进行清理，大大的节约了时间，并且通过过滤网能够防止沉淀池内部的杂质进入到过滤盒的内部，造成过滤盒的内部堵塞，此装置的结构简单，使用起来方便，并且能够增加工作效率。
（发明人：沈正响）
