公布日：2022.05.10
申请日：2022.02.12
分类号：B01D21/30(2006.01)I;B01D21/32(2006.01)I;B01D21/34(2006.01)I;G06Q10/06(2012.01)I;G06Q50/26(2012.01)I
摘要
本发明涉及管道检修技术领域，公开了一种农村污水一体化处理控制系统，包括用户信息采集模块、沉淀池分配模块、沉淀池模块、污水信息采集模块、数据接收模块、数据处理模块、总控模块、信息发送模块、管道控制模块与污水设备，通过实时监测沉淀池内的沉淀池信息，能够在污水量充足时及时的发出控制信息，有效解决了现有技术中农村污水不定量，污水处理设备一直运行导致的能源的浪费，并且在沉淀池内沉淀物过多时，及时的发出清理信息，来避免沉淀池内沉淀物过多影响污水沉淀，同时在沉淀池内沉淀物过多时，及时的发出清理信息，来避免沉淀池内沉淀物过多影响污水沉淀效果，通过先沉淀再处理的方式能够加快后续的污水处理速度。
权利要求书
1.一种农村污水一体化处理控制系统，其特征在于，包括：用户信息采集模块，其用于采集用户的位置信息，并将用户的位置信息发送到沉淀池分配模块；沉淀池分配模块，其用于对用户的位置信息进行处理，获得沉淀池分配信息；沉淀池模块，其用于承接用户生活污水，并上传污水总量信息与沉淀物信息；污水信息采集模块，其用于对沉淀池中的污水进行污水信息采集获取到污水信息，污水信息包括污水中预设物质的含量信息；数据接收模块，其用于接收污水信息、污水总量信息与沉淀物信息，并将污水信息、污水总量信息与沉淀物信息发送到数据处理模块；数据处理模块，其用于对污水信息、污水总量信息与沉淀物信息进行分析，生成污水分配信息、污水处理控制信息、污水处理信息与沉淀池清理信息；总控模块，其用于控制信息发送模块将污水分配信息与污水处理控制信息发送到管道控制模块，将污水处理信息发送到污水处理设备，将沉淀池清理信息发送到管理人员的预设接收终端；管道控制模块，其用于控制管道的阀门开关；污水设备，包括多种具有不同污水处理功能的污水处理设备，其用于在接收到污水处理信息后运行进行污水处理，所述污水设备在未收到污水处理信息时不运行；所述沉淀池分配模块对用户的位置信息进行处理，获得沉淀池分配信息的具体过程如下：S1001：提取出采集到的用户位置信息，将用户位置信息标记为点A，将沉淀池的位置标记为点Bi，i=1……n，i为沉淀池的数量；S1002：提取出点A到所有沉淀池的位置点Bi之间的距离信息得到i个输送距离ABi；S1003：提取出获取到的所有的输送距离ABi，将输送距离ABi按照从小到大的排名，提取出每个ABi对应的沉淀池的剩余接入量，提取出ABi最小，且该ABi对应的沉淀池的剩余接入量大于等于1的沉淀池为最终分配池，即沉淀池分配信息；所述数据处理模块对污水信息进行分析生成污水分配信息的具体过程如下：S2001：提取出采集到的污水信息，并从污水信息中提取出污水中预设物质的含量信息，将预设物质的含量信息标记为U1到Uz，z=1……n，z的数量为人工设置，根据实际的检测需要来设定预设物质种类和数量；S2002：污水设备由多种具备不同功能的污水处理设备组成，将不同功能的污水处理设备标记为Km，m≥3；S2003：当预设物质的含量信息U1到Uz中大于预设值的物质数量小于预设数量时，即生成第一分配信息，当预设物质的含量信息U1到Uz中大于预设值的物质数量在预设数量范围内时即生成第二分配信息，当预设物质的含量信息U1到Uz中大于预设值的物质数量大于预设数量时即生成第三分配信息；所述污水设备对污水处理的处理强度根据编号的大小，逐渐变强；所述污水分配信息生成后，同步生成污水处理控制信息，污水处理控制信息被发送到管道控制模块，管道控制模块控制Km污水处理设备的管道的阀门打开，将沉淀池中的污水导入到Km污水处理设备；所述数据处理模块对污水总量信息与沉淀物信息进行处理，生成污水处理信息与沉淀物清理信息的具体过程如下：S3001：提取出采集到的污水总量信息与沉淀物信息，沉淀物信息为沉淀物占比信息，将污水总量信息标记为G，将沉淀物占比信息标记为W比；S3002：设置了污水处理启动值G启，计算出污水总量信息G与污水处理启动值G启之间的差值得到G差，当G差大于0时即生成污水处理信息；S3003：提取出沉淀物占比信息W比,设置了沉淀物清理预警值W预，当沉淀物占比信息W比大于沉淀物清理预警值W预时，即生成沉淀物清理信息。
2.根据权利要求1所述的一种农村污水一体化处理控制系统，其特征在于，所述沉淀物占比信息的具体处理过程如下：提取沉淀池的总容量信息，将其标记为W总，再提取出沉淀物的总量信息，将其标记为W沉，计算出沉淀物的总量信息W沉与沉淀池的总容量信息W总之间的比值，即得到沉淀物占比信息W比。
发明内容
本申请实施例通过提供一种农村污水一体化处理控制系统，解决了污水处理系统工作中的能耗浪费和无法做到故障监测预警的技术问题，实现了整个处理系统的能耗节约和故障监测预警的技术效果。

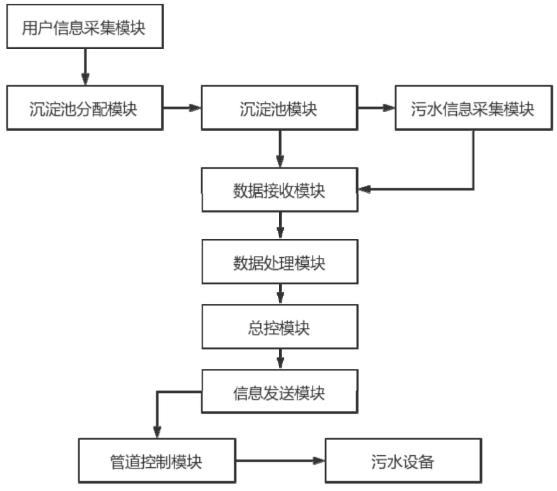

本申请实施例提供了一种农村污水一体化处理控制系统，包括：用户信息采集模块，其用于采集用户的位置信息，并将用户的位置信息发送到沉淀池分配模块；沉淀池分配模块，其用于对用户的位置信息进行处理，获得沉淀池分配信息；沉淀池模块，其用于承接用户生活污水，并上传污水总量信息与沉淀物信息；污水信息采集模块，其用于对沉淀池中的污水进行污水信息采集获取到污水信息，污水信息包括污水中预设物质的含量信息；数据接收模块，其用于接收污水信息、污水总量信息与沉淀物信息，并将污水信息、污水总量信息与沉淀物信息发送到数据处理模块；数据处理模块，其用于对污水信息、污水总量信息与沉淀物信息进行分析，生成污水分配信息、污水处理控制信息、污水处理信息与沉淀池清理信息；总控模块，其用于控制信息发送模块将污水分配信息与污水处理控制信息发送到管道控制模块，将污水处理信息发送到污水处理设备，将沉淀池清理信息发送到管理人员的预设接收终端；管道控制模块，其用于控制管道的阀门开关；污水设备，包括多种具有不同污水处理功能的污水处理设备，其用于在接收到的污水处理信息后运行进行污水处理，所述污水设备在未收到污水处理信息时不运行。
进一步在于，所述沉淀池分配模块对用户的位置信息进行处理，获得沉淀池分配信息的具体过程如下：
S1001：提取出采集到的用户位置信息，将用户位置信息标记为点A，将沉淀池的位置标记为点Bi，i=1……n，i为沉淀池的数量；
S1002：提取出点A到所有沉淀池的位置点Bi之间的距离信息得到i个输送距离ABi；
S1003：提取出获取到的所有的输送距离ABi，将输送距离ABi按照从小到大的排名，提取出每个ABi对应的沉淀池的剩余接入量，提取出ABi最小，且该ABi对应的沉淀池的剩余接入量大于等于1的沉淀池为最终分配池，即沉淀池分配信息。
进一步在于，所述数据处理模块对污水信息进行分析生成污水分配信息的具体过程如下：
S2001：提取出采集到的污水信息，并从污水信息中提取出污水中预设物质的含量信息，将预设物质的含量信息标记为U1到Uz，z=1……n，z的数量为人工设置，根据实际的检测需要来设定预设物质种类和数量；
S2002：污水设备由多种具备不同功能的污水处理设备组成，将不同功能的污水处理设备标记为Km，m≥3；
S2003：当预设物质的含量信息U1到Uz中大于预设值的物质数量小于预设数量时，即生成第一分配信息，当预设物质的含量信息U1到Uz中大于预设值的物质数量在预设数量范围内时即生成第二分配信息，当预设物质的含量信息U1到Uz中大于预设值的物质数量大于预设数量时即生成第三分配信息；
所述污水设备对污水处理的处理强度根据编号的大小，逐渐变强。
进一步在于，所述污水分配信息生成后，同步生成污水处理控制信息，污水处理控制信息被发送到管道控制模块，管道控制模块控制Km污水处理设备的管道的阀门打开，将沉淀池中的污水导入到Km污水处理设备。
进一步在于，所述数据处理模块对污水总量信息与沉淀物信息进行处理，生成污水处理信息与沉淀物清理信息的具体过程如下：
S3001：提取出采集到的污水总量信息与沉淀物信息，沉淀物信息为沉淀物占比信息，将污水总量信息标记为G，将沉淀物占比信息标记为W比；
S3002：设置了污水处理启动值G启，计算出污水总量信息G与污水处理启动值G启之间的差值得到G差，当G差大于0时即生成污水处理信息；
S3003：提取出沉淀物占比信息W比,设置了沉淀物清理预警值W预，当沉淀物占比信息W比大于沉淀物清理预警值W预时，即生成沉淀物清理信息。
进一步在于，所述沉淀物占比信息的具体处理过程如下：提取沉淀池的总容量信息，将其标记为W总，再提取出沉淀物的总量信息，将其标记为W沉，计算出沉淀物的总量信息W沉与沉淀池的总容量信息W总之间的比值，即得到沉淀物占比信息W比。
本申请实施例中提供的技术方案，至少具有如下技术效果或优点：
1、本发明通过实时监测沉淀池内的沉淀池信息，能够在污水量充足时及时的发出控制信息，控制污水设备运行进行污水处理作业，有效解决了现有技术中农村污水不定量，污水处理设备一直运行导致的能源的浪费的问题，并且在沉淀池内沉淀物过多时，及时的发出清理信息，来避免沉淀池内沉淀物过多影响污水沉淀，通过先沉淀再处理的方式能够加快后续的污水处理速度，让该系统能够更加适用于农村污水处理设备的一体化处理控制。
2、同时本发明通过将各个用户的污水输送到其距离最近的污水处理设备，从而避免了过长距离的输送导致的管道内的垃圾的积存导致的管道堵塞的问题发生，并且更短的管道，也在发生故障时能够更好的进行检修处理。
（发明人：谢小芬;从涝）
