公布日：2022.04.08
申请日：2021.12.31
分类号：C02F9/12(2006.01)I;B01D29/03(2006.01)I;B01D29/60(2006.01)I;B01D29/64(2006.01)I;C02F1/48(2006.01)I;C02F103/44(2006.01)N
摘要
本发明属于污水处理设备技术领域，具体的说是一种洗车污水循环利用处理装置及水处理方法，包括处理罐体，所述处理罐体顶端固定有连接阀，所述连接阀与污水抽吸管相连接，所述处理罐体外部贯通连接有排污阀，所述连接阀底端设置有过滤网，所述过滤网与处理罐体滑动连接，所述过滤网两端均固定有支撑架，所述支撑架底端固定有检测弹簧，所述支撑架远离过滤网的一端固定有传动杆；本发明通过在处理罐体的内部设置过滤网，从而将污水中的一些漂浮物过滤掉，随后通过伺服驱动组件带动清洁刮板运动，从而对过滤网表面堆积的垃圾进行清理，如此便达到了可对洗车污水中漂浮垃圾进行处理便于后续循环使用的效果，较反冲洗而言节约了水资源。
权利要求书

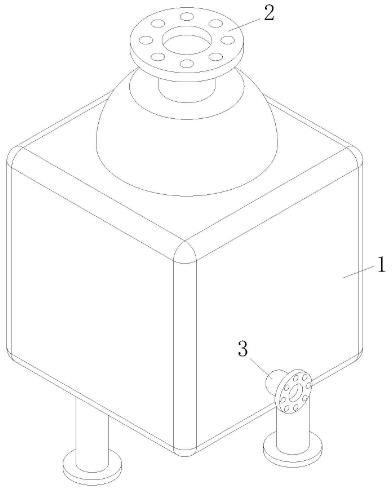

1.一种洗车污水循环利用处理装置，其特征在于：包括处理罐体（1），所述处理罐体（1）顶端固定有连接阀（2），所述连接阀（2）与污水抽吸管相连接，所述处理罐体（1）外部贯通连接有排污阀（3），所述连接阀（2）底端设置有过滤网（4），所述过滤网（4）与处理罐体（1）滑动连接，所述过滤网（4）两端均固定有支撑架（5），所述支撑架（5）底端固定有检测弹簧（6），所述支撑架（5）远离过滤网（4）的一端固定有传动杆（7），所述传动杆（7）底端固定有检测触点（8），所述检测触点（8）外部设置有电路触点（9），所述电路触点（9）与处理罐体（1）固定连接，所述过滤网（4）的一侧设置有清洁刮板（10），所述清洁刮板（10）与处理罐体（1）滑动连接，所述清洁刮板（10）远离过滤网（4）的一侧固定有伸缩杆（11），所述伸缩杆（11）远离清洁刮板（10）的一端安装有伺服驱动组件（12）；所述过滤网（4）下方设置有转动杆（17），所述转动杆（17）与处理罐体（1）的内部转动连接，所述转动杆（17）外部固定有搅拌壳体（18），所述搅拌壳体（18）内部固定有多组搅动扇叶（19），所述搅动扇叶（19）远离搅拌壳体（18）的一端固定有回收磁铁（20）；所述搅拌壳体（18）内部滑动连接有撞击球（21），所述搅动扇叶（19）靠近撞击球（21）的一侧固定有弹性片（22）；所述撞击球（21）远离弹性片（22）的一侧设置有缓冲垫（23），所述缓冲垫（23）远离撞击球（21）的一侧固定有传动板（24），所述传动板（24）远离转动杆（17）的一侧固定有转向杠杆（25），所述转向杠杆（25）远离传动板（24）的一端固定有敲击板（26），所述敲击板（26）外部设置有限位壳体（27），所述限位壳体（27）靠近敲击板（26）的一侧开设有与敲击板（26）运动轨迹相适配的通孔，所述限位壳体（27）内部固定有储料囊（28），所述储料囊（28）远离转动杆（17）的一端贯通连接有出料喷头（29）；所述转动杆（17）下方设置有多组弹性杆（30），所述弹性杆（30）与处理罐体（1）的内壁固定连接，所述弹性杆（30）靠近处理罐体（1）中心的一端固定有搅动磁铁（31）；所述搅动磁铁（31）外部转动连接有搅动环（32），所述搅动环（32）外部固定有多组搅动杆（33），所述搅动杆（33）外部固定有搅动球（34）。
2.根据权利要求1所述的一种洗车污水循环利用处理装置，其特征在于：所述清洁刮板（10）的形状为“L”形，且清洁刮板（10）的底面与伺服驱动组件（12）启动时过滤网（4）的顶面在同一水平面上。
3.根据权利要求1所述的一种洗车污水循环利用处理装置，其特征在于：所述过滤网（4）远离清洁刮板（10）的侧设置有闭合板（14），所述闭合板（14）与处理罐体（1）转动连接，所述清洁刮板（10）远离伸缩杆（11）的一侧固定有顶块（13）。
4.根据权利要求3所述的一种洗车污水循环利用处理装置，其特征在于：所述闭合板（14）内部固定有挤压弹簧（16），所述挤压弹簧（16）底端固定有胶塞（15）。
发明内容
为了弥补现有技术的不足，解决背景技术中所提出的至少一个技术问题。
本发明解决其技术问题所采用的技术方案是：本发明所述的一种洗车污水循环利用处理装置，包括处理罐体，所述处理罐体顶端固定有连接阀，所述连接阀与污水抽吸管相连接，所述处理罐体外部贯通连接有排污阀，所述连接阀底端设置有过滤网，所述过滤网与处理罐体滑动连接，所述过滤网两端均固定有支撑架，所述支撑架底端固定有检测弹簧，所述支撑架远离过滤网的一端固定有传动杆，所述传动杆底端固定有检测触点，所述检测触点外部设置有电路触点，所述电路触点与处理罐体固定连接，所述过滤网的一侧设置有清洁刮板，所述清洁刮板与处理罐体滑动连接，所述清洁刮板远离过滤网的一侧固定有伸缩杆，所述伸缩杆远离清洁刮板的一端安装有伺服驱动组件；工作时，污水会流经过滤网，随后过滤网会对污水中的一些体积较大的垃圾进行过滤，例如树叶、塑料、鸟类的羽毛等，而随着过滤网表面的垃圾增多，其对支撑架施加的压力也会逐渐增大，从而使得支撑架逐渐的压缩检测弹簧使其收缩后带动传动杆运动，传动杆运动从而推动检测触点运动，直至检测触点与电路触点相接触，当检测触点与电路触点接触后伺服驱动组件的电源被接通，从而开始运行带动伸缩杆伸展，伸缩杆伸展从而推动清洁刮板在过滤网上滑动，从而将过滤网表面的垃圾集中并将其推走，如此便可在对污水进行循环利用处理的过程中，自动将一些较大的且不易沉淀的垃圾进行率先处理，便于后续对洗车污水处理后的循环使用，同时在将这些垃圾清理后，也便于后续的凝絮、消毒等作业的进行。
优选的，所述清洁刮板的形状为“L”形，且清洁刮板的底面与伺服驱动组件启动时过滤网的顶面在同一水平面上；工作时，在清洁刮板将垃圾铲除的过程中，由于清洁刮板为“L”形，同时其底端为尖角，从而可以更加高效的对垃圾进行铲除，提高了对垃圾清理的效率。
优选的，所述过滤网远离清洁刮板的侧设置有闭合板，所述闭合板与处理罐体转动连接，所述清洁刮板远离伸缩杆的一侧固定有顶块；工作时，在清洁刮板运动的过程中，其会同时推动顶块运动，直至顶块与闭合板相接触，并推动闭合板转动，从而将垃圾推动至闭合板与处理罐体之间的密闭空间内，并在清洁刮板复位之后，闭合板会在重力的作用下进行复位，如此便可对清理后的垃圾进行集中存储，而顶块可以使得闭合板得以在垃圾送入前提前打开，便于对垃圾的集中收集处理。
优选的，所述闭合板内部固定有挤压弹簧，所述挤压弹簧底端固定有胶塞；工作时，挤压弹簧在初始状态下便处于压缩状态，故而挤压弹簧会对胶塞施加一个推力，使得胶塞与支撑架的顶部紧密贴合，从而使得存储于闭合板与处理罐体之间的垃圾不会重新落入处理罐体内，提高了对垃圾的集中清理效果。
优选的，所述过滤网下方设置有转动杆，所述转动杆与处理罐体的内部转动连接，所述转动杆外部固定有搅拌壳体，所述搅拌壳体内部固定有多组搅动扇叶，所述搅动扇叶远离搅拌壳体的一端固定有回收磁铁；工作时，污水对搅动扇叶施加一个冲击力，这个冲击力会带动搅拌壳体围绕着转动杆进行转动，搅动扇叶在转动的过程中会不断的搅动污水，这时搅动扇叶内部的回收磁铁会将污水中带有磁性的金属吸附住，例如图钉、螺钉等金属件，从而有效的防止在后续的清理过程中，沉淀物中含有尖锐金属件导致清理人员受伤的情况出现，同时也保护了处理罐体的内壁在清理过程中不会被这些尖锐金属件划伤导致出现锈蚀，提高了设备的使用寿命。
优选的，所述搅拌壳体内部滑动连接有撞击球，所述搅动扇叶靠近撞击球的一侧固定有弹性片；工作时，搅拌壳体转动带动撞击球在其内部滚动，撞击球滚动的过程中会与弹性片进行撞击，从而使得弹性片产生震动，弹性片在震动后会带动搅拌壳体与搅动扇叶一同震动，从而将搅拌壳体与搅动扇叶表面的泥沙等垃圾震落，使得搅拌壳体与搅动扇叶的表面保持清洁状态，提高后续对于污水的金属回收效果。
优选的，所述撞击球远离弹性片的一侧设置有缓冲垫，所述缓冲垫远离撞击球的一侧固定有传动板，所述传动板远离转动杆的一侧固定有转向杠杆，所述转向杠杆远离传动板的一端固定有敲击板，所述敲击板外部设置有限位壳体，所述限位壳体靠近敲击板的一侧开设有与敲击板运动轨迹相适配的通孔，所述限位壳体内部固定有储料囊，所述储料囊远离转动杆的一端贯通连接有出料喷头；工作时，撞击球滚动撞击缓冲垫，缓冲垫在受到撞击力后会推动传动板运动，传动板运动从而带动转向杠杆进行摆动，转向杠杆摆动会带动敲击板进行摆动，敲击板在摆动的过程中会往复的敲击储料囊，从而挤压储料囊使其形变，储料囊在形变后其内部的压强增大，从而使得其内部的反应液便会自出料喷头喷出，喷出的反应液与污水混合，使得其内部出现絮凝并开始沉淀，而在搅动扇叶转动的过程中，会同时对污水进行搅动，从而加速了反应液的反应速率，加速污水的絮凝，并且在污水没有注入的过程中，搅拌壳体不进行转动，从而储料囊不会喷出反应液，这样便达到了可在污水注入时自动喷洒反应液的效果。
优选的，所述转动杆下方设置有多组弹性杆，所述弹性杆与处理罐体的内壁固定连接，所述弹性杆靠近处理罐体中心的一端固定有搅动磁铁；工作时，回收磁铁转动对搅动磁铁施加一个引力，在这个引力的作用下搅动磁铁会拉动弹性杆进行往复的晃动，弹性杆与搅动磁铁在晃动的过程中会对污水进行搅动，从而使得反应液与污水更进一步的混合，提高了对污水处理的效率。
优选的，所述搅动磁铁外部转动连接有搅动环，所述搅动环外部固定有多组搅动杆，所述搅动杆外部固定有搅动球；工作时，搅动磁铁晃动带动搅动环转动，搅动环转动从而带动搅动杆进行转动，搅动杆转动从而推动搅动球转动，在搅动杆与搅动球转动的作用下，会加速污水的流动，使得反应液得以在污水中快速流动而不是在喷洒后聚集在一处，这样便可进一步的提高了对污水的处理效率，加速污水絮凝沉淀，在污水中的垃圾完全沉淀后，可以打开排污阀将沉淀后的垃圾排出并进行集中回收处理，而剩下的清水便可用以进行二次使用，从而达到了可重复循环净化洗车污水节约水资源的效果。
一种洗车污水循环利用水处理方法，该使用方法适用于上述任意一项所述的一种洗车污水循环利用处理装置，该方法包括：
S1.将洗车时产生的污水通过管道集中收集，随后通过连接阀将管道中的污水注入到处理罐体内；
S2.注入处理罐体中的污水会首先经过过滤网的过滤，去除污水中难以沉淀的树叶、塑料、鸟类的羽毛等垃圾；
S3.过滤后的污水撞击搅动扇叶使其转动，并在此过程中，污水中的图钉、螺钉等尖锐金属物会被回收磁铁所集中收集；
S4.储料囊喷洒出反应液使得污水絮凝并开始沉淀；
S5.沉淀后打开排污阀将沉淀的垃圾排出，留下清水可循环洗车用。
本发明的有益效果如下：
1.本发明所述的一种洗车污水循环利用处理装置及水处理方法，通过在处理罐体的内部设置过滤网，从而将污水中的一些漂浮物过滤掉，随后通过伺服驱动组件带动清洁刮板运动，从而对过滤网表面堆积的垃圾进行清理，如此便达到了可对洗车污水中漂浮垃圾进行处理便于后续循环使用的效果，较反冲洗而言节约了水资源。
2.本发明所述的一种洗车污水循环利用处理装置及水处理方法，通过在处理罐体的内部设置回收磁铁，从而在污水流入的过程中将图钉、螺钉等金属件进行回收，防止其划伤人员的手部与处理罐体的内壁，提高设备的使用寿命，同时通过设置多个搅动机构加速污水的处理效率。
（发明人：张福刚;方玉华;王青云;李会章）
