公布日：2022.04.12
申请日：2021.12.27
分类号：C02F1/00(2006.01)I;C02F1/28(2006.01)I;F16F15/04(2006.01)I;C02F103/28(2006.01)N
摘要
本发明公开了一种造纸设备后续污水处理装置，具体涉及造纸领域，包括污水过滤机构和缓冲机构，污水过滤机构包括转轮架，所述转轮架的外侧卡接有曲形卡板，曲形卡板的内侧设置有扭矩弹簧架，扭矩弹簧架的外侧插接有推杆架，所述推杆架的外侧卡接有卡扣板，所述卡扣板的外侧插接有转柱架，调位曲杆对定向机架进行卡接，从药剂输入机架传输的纸张继续缠绕至定向机架上，调位曲杆起到防止纸张向外凸起的作用，水流传输时，设备整体发生震动，线性药剂投放机架通过推块架将震动的压力传递至挤压柱，挤压柱挤压缓冲支撑架向下侧移动，则弹簧缓冲架通过自身弹力，对其进行缓冲，从而实现了防止设备的震动较大，引起零件的安装不稳。
权利要求书
1.一种造纸设备后续污水处理装置，包括污水过滤机构(3)和缓冲机构(4)，其特征在于：所述污水过滤机构(3)包括转轮架(303)，所述转轮架(303)的外侧卡接有曲形卡板(302)，所述曲形卡板(302)的内侧设置有扭矩弹簧架(306)，所述扭矩弹簧架(306)的外侧插接有推杆架(304)，所述推杆架(304)的外侧卡接有卡扣板(305)，所述卡扣板(305)的外侧插接有转柱架(301)，所述缓冲机构(4)包括推块架(403)，所述推块架(403)的两侧插接有用于传递外部压力的挤压柱(401)，所述挤压柱(401)的底端插接有外框架(402)，所述外框架(402)的内侧设置有缓冲支撑架(404)，所述缓冲支撑架(404)的底端设置有弹簧缓冲架(405)，所述缓冲支撑架(404)通过挤压柱(401)的压力呈移动状态设置。
2.根据权利要求1所述的一种造纸设备后续污水处理装置，其特征在于：所述污水过滤机构(3)的外侧卡接有污水处理机支撑机构(1)，所述污水处理机支撑机构(1)的外侧设置有污水处理机构(2)，所述污水处理机构(2)转动连接在污水过滤机构(3)的外侧，所述污水处理机构(2)的内侧转动连接有缠绕控位机构(5)，所述缠绕控位机构(5)设置在缓冲机构(4)的顶端。

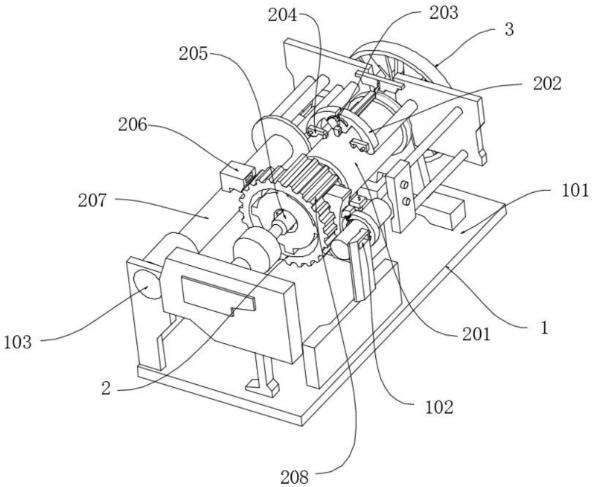

3.根据权利要求2所述的一种造纸设备后续污水处理装置，其特征在于：所述污水处理机支撑机构(1)包括支撑底座(101)，所述支撑底座(101)的一侧焊接有用于传输纸带的药剂输入机架(102)，所述污水处理机支撑机构(1)远离药剂输入机架(102)的一侧焊接有用于收集纸张污水的水流输出机架(103)。
4.根据权利要求3所述的一种造纸设备后续污水处理装置，其特征在于：所述污水处理机构(2)包括线性药剂投放机架(201)，所述线性药剂投放机架(201)的顶端卡接有曲形推杆(217)，所述曲形推杆(217)的外侧卡接有药剂定时投放机构(202)，所述药剂定时投放机构(202)的外侧卡接有卡扣架(203)，所述药剂定时投放机构(202)的内侧设置有伸缩杆(215)，所述药剂定时投放机构(202)通过卡扣架(203)呈外移状态设置，所述卡扣架(203)的底端插接有限位卡块(216)，所述线性药剂投放机架(201)设置在推块架(403)的顶端，所述曲形推杆(217)的外侧转动连接有转柱(204)。
5.根据权利要求4所述的一种造纸设备后续污水处理装置，其特征在于：所述线性药剂投放机架(201)的内侧转动连接有主轴转柱(205)，所述主轴转柱(205)的外侧焊接有限位曲块(213)，所述主轴转柱(205)的外侧转动连接有半圆辅助转轴性传输齿轮(208)，所述半圆辅助转轴性传输齿轮(208)的一侧转动连接有曲形卡板架(211)，所述曲形卡板架(211)的外侧转动连接有定向阀(210)，所述定向阀(210)的内侧转动连接有定向机架(209)，所述定向机架(209)的两侧卡接有调位曲杆(212)，所述半圆辅助转轴性传输齿轮(208)远离曲形卡板架(211)的一侧卡接有用于传输纸张的传纸架(206)，所述传纸架(206)的底端设置有混合液投放机架(207)，所述混合液投放机架(207)的外侧转动连接有固定安装转杆(214)，所述混合液投放机架(207)插接在水流输出机架(103)的内侧。
6.根据权利要求5所述的一种造纸设备后续污水处理装置，其特征在于：所述缠绕控位机构(5)包括主控转轮(503)，所述主控转轮(503)的外侧卡接有钉扣(502)，所述主控转轮(503)的外侧焊接有凸形齿块(504)，所述主控转轮(503)的内侧卡接有辅助转柱(501)，所述凸形齿块(504)设置在曲形推杆(217)的外侧。
7.根据权利要求6所述的一种造纸设备后续污水处理装置，其特征在于：所述凸形齿块(504)的内侧转动连接有夹杆(506)，所述夹杆(506)的外侧设置有曲形安装架(505)，所述曲形安装架(505)的外侧设置有摩擦电磁块(507)。
8.根据权利要求7所述的一种造纸设备后续污水处理装置，其特征在于：所述凸形齿块(504)的数量为多组，多组所述凸形齿块(504)关于主轴转柱(205)的中心轴线呈圆周阵列设置，所述辅助转柱(501)的数量为多组，多组所述辅助转柱(501)通过夹杆(506)的压力呈收纳状态设置。
发明内容
为了克服现有技术的上述缺陷，本发明的实施例提供一种造纸设备后续污水处理装置，通过以卡扣板带动推杆架旋转，推杆架起到阀门作用，半圆辅助转轴性传输齿轮停止旋转，卡扣板通过离心力带动推杆架挤压扭矩弹簧架所带有的开关，解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种造纸设备后续污水处理装置，包括污水过滤机构和缓冲机构，所述污水过滤机构包括转轮架，所述转轮架的外侧卡接有曲形卡板，所述曲形卡板的内侧设置有扭矩弹簧架，所述扭矩弹簧架的外侧插接有推杆架，所述推杆架的外侧卡接有卡扣板，所述卡扣板的外侧插接有转柱架，所述缓冲机构包括推块架，所述推块架的两侧插接有用于传递外部压力的挤压柱，所述挤压柱的底端插接有外框架，所述外框架的内侧设置有缓冲支撑架，所述缓冲支撑架的底端设置有弹簧缓冲架，所述缓冲支撑架通过挤压柱的压力呈移动状态设置。
在一个优选地实施方式中，所述污水过滤机构的外侧卡接有污水处理机支撑机构，所述污水处理机支撑机构的外侧设置有污水处理机构，所述污水处理机构转动连接在污水过滤机构的外侧，所述污水处理机构的内侧转动连接有缠绕控位机构，所述缠绕控位机构设置在缓冲机构的顶端，设备整体较为简单。
在一个优选地实施方式中，所述污水处理机支撑机构包括支撑底座，所述支撑底座的一侧焊接有用于传输纸带的药剂输入机架，所述污水处理机支撑机构远离药剂输入机架的一侧焊接有用于收集纸张污水的水流输出机架，便于药剂的传输。
在一个优选地实施方式中，所述污水处理机构包括线性药剂投放机架，所述线性药剂投放机架的顶端卡接有曲形推杆，所述曲形推杆的外侧卡接有药剂定时投放机构，所述药剂定时投放机构的外侧卡接有卡扣架，所述药剂定时投放机构的内侧设置有伸缩杆，所述药剂定时投放机构通过卡扣架呈外移状态设置，所述卡扣架的底端插接有限位卡块，所述线性药剂投放机架设置在推块架的顶端，所述曲形推杆的外侧转动连接有转柱，曲形推杆与卡扣架保持原状，则限位卡块失去夹持力，通过线性药剂投放机架带动转柱架一起转动，线性药剂投放机架的作用为扣紧与松开转柱架，则转柱架带动卡扣板旋转，卡扣板带动推杆架旋转，推杆架起到阀门作用，半圆辅助转轴性传输齿轮停止旋转，卡扣板通过离心力带动推杆架挤压扭矩弹簧架所带有的开关，致使驱动源逆时针旋转。
在一个优选地实施方式中，所述线性药剂投放机架的内侧转动连接有主轴转柱，所述主轴转柱的外侧焊接有限位曲块，所述主轴转柱的外侧转动连接有半圆辅助转轴性传输齿轮，所述半圆辅助转轴性传输齿轮的一侧转动连接有曲形卡板架，所述曲形卡板架的外侧转动连接有定向阀，所述定向阀的内侧转动连接有定向机架，所述定向机架的两侧卡接有调位曲杆，所述半圆辅助转轴性传输齿轮远离曲形卡板架的一侧卡接有用于传输纸张的传纸架，所述传纸架的底端设置有混合液投放机架，所述混合液投放机架的外侧转动连接有固定安装转杆，所述混合液投放机架插接在水流输出机架的内侧，曲形推杆通过卡扣架带动药剂定时投放机构向外侧移动，药剂定时投放机构在伸缩杆上滑动向两侧张开，卡扣架卡进限位卡块中，两者被卡紧不动。
在一个优选地实施方式中，所述缠绕控位机构包括主控转轮，所述主控转轮的外侧卡接有钉扣，所述主控转轮的外侧焊接有凸形齿块，所述主控转轮的内侧卡接有辅助转柱，所述凸形齿块设置在曲形推杆的外侧，药剂在传输过程中，半圆辅助转轴性传输齿轮带动主轴转柱旋转，主轴转柱带动辅助转柱旋转，辅助转柱带动凸形齿块旋转，辅助转柱为封闭状态，凸形齿块移动至曲形推杆的表面，而摩擦电磁块通过磁性对曲形推杆吸附，摩擦电磁块带动夹杆张开夹紧曲形推杆。
在一个优选地实施方式中，所述凸形齿块的内侧转动连接有夹杆，所述夹杆的外侧设置有曲形安装架，所述曲形安装架的外侧设置有摩擦电磁块，便于对开关的闭合。
在一个优选地实施方式中，所述凸形齿块的数量为多组，多组所述凸形齿块关于主轴转柱的中心轴线呈圆周阵列设置，所述辅助转柱的数量为多组，多组所述辅助转柱通过夹杆的压力呈收纳状态设置，提高了药剂的使用效率。
本发明的技术效果和优点：
1、辅助转柱为封闭状态，凸形齿块移动至曲形推杆的表面，而摩擦电磁块通过磁性对曲形推杆吸附，摩擦电磁块带动夹杆张开夹紧曲形推杆，曲形推杆通过卡扣架带动药剂定时投放机构向外侧移动，药剂定时投放机构在伸缩杆上滑动向两侧张开，卡扣架卡进限位卡块中，两者被卡紧不动，药剂不会投放，实现了药剂等量的释放，使药剂起到最大的净化作用；
2、卡扣板通过离心力带动推杆架挤压扭矩弹簧架所带有的开关，致使驱动源逆时针旋转，则通过正逆时针旋转，带动化学药剂不会随着水流流出而卡住水流释放通道，从而实现了保证了水流净化后能够顺利释放，避免水流堆积较大，而引起设备存储水量过大，进而损伤设备。
3、水流传输时，设备整体发生震动，线性药剂投放机架通过推块架将震动的压力传递至挤压柱，挤压柱挤压缓冲支撑架向下侧移动，则弹簧缓冲架通过自身弹力，对其进行缓冲，从而实现了防止设备的震动较大，引起零件的安装不稳。
（发明人：陆建平）
