公布日：2022.11.01
申请日：2022.09.27
分类号：B01D25/21(2006.01)I;C02F11/122(2019.01)I;C02F11/147(2019.01)I
摘要
本发明提供了一种分体浓缩板框式压滤机及污泥脱水工艺，属于环保技术领域，包括预脱水装置和脱水装置，预脱水装置的出料处通过进料泵一与脱水装置的进料处连接，预脱水装置包括反应机构和带式浓缩机构，反应机构的出料口通过进料泵二与带式浓缩机构上的进料机构连接，带式浓缩机构包括机架和倾斜式滤带，倾斜式滤带通过驱动带轮驱动，驱动带轮安装在机架的上侧，且驱动带轮与驱动电机二固定连接，倾斜式滤带倾斜设置，使得污泥在前进的过程中形成爬坡的形态，加剧游离水和污泥的重力分离作用，进而在重力作用下污泥脱去大部分游离水，提高了脱水效率，解决了现有的带式浓缩机在污泥处理上脱水率差，不利于后续板框式压滤机的污泥处理的技术问题。
权利要求书

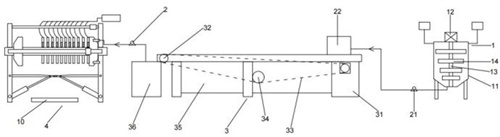

1.一种分体浓缩板框式压滤机，其特征在于：包括预脱水装置和脱水装置（4），预脱水装置的出料处通过进料泵一（2）与脱水装置（4）的进料处连接，预脱水装置包括反应机构（1）和带式浓缩机构（3），反应机构（1）的出料口通过进料泵二（21）与带式浓缩机构（3）上的进料机构连接；带式浓缩机构（3）包括机架（31）和倾斜式滤带（33），倾斜式滤带（33）通过驱动带轮（32）驱动，驱动带轮（32）安装在机架（31）的上侧，且驱动带轮（32）与驱动电机二固定连接，倾斜式滤带（33）与张紧轮（34）连接，机架（31）的下侧安装有集液仓（35），且集液仓（35）对应设置在倾斜式滤带（33）的下侧，机架（31）的一端设有布料仓（22），机架（31）远离布料仓（22）的一端设有集料仓（36），布料仓（22）的进料口与进料泵二（21）连接，布料仓（22）的出料口与倾斜式滤带（33）对应设置，倾斜式滤带（33）远离布料仓（22）的一侧与集料仓（36）对应设置，集料仓（36）与进料泵一（2）连接；张紧轮（34）连接有安全运行机构，安全运行机构包括固定板（9），固定板（9）与机架（31）固定连接，固定板（9）的下端左右两侧对称安装有弧形座（913），固定板（9）的下端中部固定安装有固定壳（91），固定壳（91）的内部设有活动腔，活动腔的左右两侧对称连通有活动槽（92），活动腔的下端连通有活动口（93），活动口（93）中活动设有张紧轮（34），活动腔的上端左右两侧对称设有固定块（98），固定块（98）与连接块一（95）中的缓冲槽（96）滑动连接，且固定块（98）与缓冲槽（96）之间固定设有弹簧（97），连接块一（95）与连接块二（94）固定连接，连接块二（94）与转动轴转动连接，且转动轴与张紧轮（34）固定连接；弧形座（913）中设有弧形槽，弧形座（913）靠近固定壳（91）的一端设有弧形口，且弧形槽与弧形口连通，弧形槽中滑动设有弧形块（912），弧形块（912）与粗糙块（914）固定连接，粗糙块（914）与张紧轮（34）接触，弧形块（912）上均匀布设有若干锯齿，且锯齿穿过弧形口与配合齿轮（911）啮合，配合齿轮（911）与连接杆（915）转动连接，连接杆（915）与固定板（9）固定连接，配合齿轮（911）与齿块（910）啮合，齿块（910）与连接块三（99）固定连接，连接块三（99）穿过活动槽（92）与连接块一（95）固定连接，且连接块三（99）与活动槽（92）滑动连接，张紧轮（34）与转速传感器一连接，转速传感器一通过控制器一与驱动电机二连接；脱水装置（4）为隔膜式板框压滤机构，隔膜式板框压滤机构包括两个主梁（42），两个主梁（42）之间滑动设有若干隔膜式板框（43），隔膜式板框（43）外部设有滤布，主梁（42）上固定安装有导轨（45），导轨（45）与拉板小车（46）滑动连接，拉板小车（46）为顶杆式拉板小车，拉板小车（46）中的顶杆与把手（44）配合，把手（44）安装在隔膜式板框（43）的侧端，隔膜式板框（43）的内部空腔与空压机（5）连接，主梁（42）的上端顶角处安装有水洗架（62），水洗架（62）之间固定安装有清洗轨道（6），且清洗轨道（6）沿隔膜式板框（43）的滑动方向设置，清洗轨道（6）上连接有自动清洗装置（61），自动清洗装置（61）对应设置在隔膜式板框（43）的上端，主梁（42）的下端顶角处安装有支腿（41），左右两侧的支腿（41）分别与接液板（71）转动连接，接液板（71）对应设置在隔膜式板框（43）的下端，接液板（71）与驱动油缸（7）转动连接，驱动油缸（7）与支腿（41）转动连接，左右两侧的接液板（71）对接后形成倾斜槽，倾斜槽与排液孔（72）连通，排液孔（72）连接有排液管路，隔膜式板框（43）的下端对应设有泥饼运输装置（10）。
2.根据权利要求1所述的一种分体浓缩板框式压滤机，其特征在于：反应机构（1）包括反应壳（11），反应壳（11）的内部设有反应腔，反应腔中转动设有搅拌轴（13），搅拌轴（13）上连接有搅拌叶片（14），搅拌轴（13）通过驱动电机一（12）驱动，驱动电机一（12）固定安装在反应壳（11）的上端，反应壳（11）的顶部设有进料口，反应壳（11）的侧端分别连接有PAM加药装置和固体剂投加装置。
3.根据权利要求2所述的一种分体浓缩板框式压滤机，其特征在于：还包括高效搅拌机构，高效搅拌机构包括驱动壳（8），驱动壳（8）贯穿安装在反应壳（11）的上端，驱动壳（8）的内部固定安装有驱动电机一（12），驱动电机一（12）与电机轴固定连接，且电机轴与驱动腔一（81）中的锥齿轮一（84）固定连接，锥齿轮一（84）的左右两侧对称设有锥齿轮二（85），锥齿轮二（85）与连接轴一（86）固定连接，连接轴一（86）贯穿驱动腔一（81）的侧端进入驱动腔二中，且连接轴一（86）与往复机构连接，往复机构与齿轮一（811）连接，齿轮一（811）与连接轴二（812）固定连接，左侧的连接轴二（812）贯穿驱动腔二的下端进入驱动腔三（82）中，且左侧的连接轴二（812）与带轮一（813）、左侧的螺纹套（815）固定连接，带轮一（813）通过传送带一（814）与带轮二连接。
4.根据权利要求3所述的一种分体浓缩板框式压滤机，其特征在于：高效搅拌机构还包括升降块（817），升降块（817）滑动设置在反应腔中，升降块（817）的上端左右两侧对称设有螺纹杆（816），螺纹杆（816）与螺纹套（815）螺纹连接，右侧的螺纹套（815）通过连接轴三与带轮二固定连接，升降块（817）的中部贯穿设有通孔（818），升降块（817）的下端中部与搅拌轴（13）转动连接，搅拌轴（13）中设有配合孔（819），且配合孔（819）与通孔（818）连通，配合孔（819）与配合块（825）配合，配合块（825）与动力轴一（824）固定连接，动力轴一（824）穿过通孔（818）和驱动壳（8）的下端进入驱动腔四（83）中，且动力轴一（824）与减速机构连接，减速机构与右侧的连接轴二（812）连接。
5.一种利用如权利要求1-4任一项所述的分体浓缩板框式压滤机进行污泥脱水的工艺，其特征在于：包括以下步骤：步骤1：通过PAM加药装置和固体剂投加装置向反应腔中加入药剂，通过进料口向反应腔中加入污泥；步骤2：启动驱动电机一（12），在搅拌叶片（14）的搅拌作用下将药剂和污泥迅速混合；步骤3：混合后的污泥通过进料泵二（21）流入布料仓（22），通过布料仓（22）将污泥均布于倾斜式滤带（33）上进行重力脱水；步骤4：脱水后的污泥由倾斜式滤带（33）的尾端进入集料仓（36）中；步骤5：集料仓（36）中的污泥通过进料泵一（2）压送入隔膜式板框压滤机构中进行深度脱水；步骤6：深度脱水完成后控制接液板（71）打开，然后控制拉板小车（46）将隔膜式板框（43）拉开，进行卸料；步骤7：控制接液板（71）闭合，然后使用自动清洗装置（61）对滤布进行清洗。
发明内容
本发明提供一种分体浓缩板框式压滤机，用以解决上述提出的现有的带式浓缩机在污泥处理上脱水率差，不利于后续板框式压滤机的污泥处理的技术问题。
为解决上述技术问题，本发明公开了一种分体浓缩板框式压滤机，包括预脱水装置和脱水装置，预脱水装置的出料处通过进料泵一与脱水装置的进料处连接，预脱水装置包括反应机构和带式浓缩机构，反应机构的出料口通过进料泵二与带式浓缩机构上的进料机构连接。
优选的，反应机构包括反应壳，反应壳的内部设有反应腔，反应腔中转动设有搅拌轴，搅拌轴上连接有搅拌叶片，搅拌轴通过驱动电机一驱动，驱动电机一固定安装在反应壳的上端，反应壳的顶部设有进料口，反应壳的侧端分别连接有PAM加药装置和固体剂投加装置。
优选的，带式浓缩机构包括机架和倾斜式滤带，倾斜式滤带通过驱动带轮驱动，驱动带轮安装在机架的上侧，且驱动带轮与驱动电机二固定连接，倾斜式滤带与张紧轮连接，机架的下侧安装有集液仓，且集液仓对应设置在倾斜式滤带的下侧，机架的一端设有布料仓，机架远离布料仓的一端设有集料仓，布料仓的进料口与进料泵二连接，布料仓的出料口与倾斜式滤带对应设置，倾斜式滤带远离布料仓的一侧与集料仓对应设置，集料仓与进料泵一连接。
优选的，脱水装置为隔膜式板框压滤机构，隔膜式板框压滤机构包括两个主梁，两个主梁之间滑动设有若干隔膜式板框，隔膜式板框外部设有滤布，主梁上固定安装有导轨，导轨与拉板小车滑动连接，拉板小车为顶杆式拉板小车，拉板小车中的顶杆与把手配合，把手安装在隔膜式板框的侧端，隔膜式板框的内部空腔与空压机连接。
优选的，主梁的上端顶角处安装有水洗架，水洗架之间固定安装有清洗轨道，且清洗轨道沿隔膜式板框的滑动方向设置，清洗轨道上连接有自动清洗装置，自动清洗装置对应设置在隔膜式板框的上端，主梁的下端顶角处安装有支腿，左右两侧的支腿分别与接液板转动连接，接液板对应设置在隔膜式板框的下端，接液板与驱动油缸转动连接，驱动油缸与支腿转动连接，左右两侧的接液板对接后形成倾斜槽，倾斜槽与排液孔连通，排液孔连接有排液管路，隔膜式板框的下端对应设有泥饼运输装置。
优选的，张紧轮连接有安全运行机构，安全运行机构包括固定板，固定板与机架固定连接，固定板的下端左右两侧对称安装有弧形座，固定板的下端中部固定安装有固定壳，固定壳的内部设有活动腔，活动腔的左右两侧对称连通有活动槽，活动腔的下端连通有活动口，活动口中活动设有张紧轮，活动腔的上端左右两侧对称设有固定块，固定块与连接块一中的缓冲槽滑动连接，且固定块与缓冲槽之间固定设有弹簧，连接块一与连接块二固定连接，连接块二与转动轴转动连接，且转动轴与张紧轮固定连接。
优选的，弧形座中设有弧形槽，弧形座靠近固定壳的一端设有弧形口，且弧形槽与弧形口连通，弧形槽中滑动设有弧形块，弧形块与粗糙块固定连接，粗糙块与张紧轮接触，弧形块上均匀布设有若干锯齿，且锯齿穿过弧形口与配合齿轮啮合，配合齿轮与连接杆转动连接，连接杆与固定板固定连接，配合齿轮与齿块啮合，齿块与连接块三固定连接，连接块三穿过活动槽与连接块一固定连接，且连接块三与活动槽滑动连接，张紧轮与转速传感器一连接，转速传感器一通过控制器一与驱动电机二连接。
优选的，还包括高效搅拌机构，高效搅拌机构包括驱动壳，驱动壳贯穿安装在反应壳的上端，驱动壳的内部固定安装有驱动电机一，驱动电机一与电机轴固定连接，且电机轴与驱动腔一中的锥齿轮一固定连接，锥齿轮一的左右两侧对称设有锥齿轮二，锥齿轮二与连接轴一固定连接，连接轴一贯穿驱动腔一的侧端进入驱动腔二中，且连接轴一与往复机构连接，往复机构与齿轮一连接，齿轮一与连接轴二固定连接，左侧的连接轴二贯穿驱动腔二的下端进入驱动腔三中，且左侧的连接轴二与带轮一、左侧的螺纹套固定连接，带轮一通过传送带一与带轮二连接。
优选的，高效搅拌机构还包括升降块，升降块滑动设置在反应腔中，升降块的上端左右两侧对称设有螺纹杆，螺纹杆与螺纹套螺纹连接，右侧的螺纹套通过连接轴三与带轮二固定连接，升降块的中部贯穿设有通孔，升降块的下端中部与搅拌轴转动连接，搅拌轴中设有配合孔，且配合孔与通孔连通，配合孔与配合块配合，配合块与动力轴一固定连接，动力轴一穿过通孔和驱动壳的下端进入驱动腔四中，且动力轴一与减速机构连接，减速机构与右侧的连接轴二连接。
一种利用分体浓缩板框式压滤机进行污泥脱水的工艺，包括以下步骤：
步骤1：通过PAM加药装置和固体剂投加装置向反应腔中加入药剂，通过进料口向反应腔中加入污泥；
步骤2：启动驱动电机一，在搅拌叶片的搅拌作用下将药剂和污泥迅速混合；
步骤3：混合后的污泥通过进料泵二流入布料仓，通过布料仓将污泥均布于倾斜式滤带上进行重力脱水；
步骤4：脱水后的污泥由倾斜式滤带的尾端进入集料仓中；
步骤5：集料仓中的污泥通过进料泵一压送入隔膜式板框压滤机构中进行深度脱水；
步骤6：深度脱水完成后控制接液板打开，然后控制拉板小车将隔膜式板框拉开，进行卸料；
步骤7：控制接液板闭合，然后使用自动清洗装置对滤布进行清洗。
（发明人：欧宏森;辛永光;辛柠灼;陈惠婷）
