公布日：2022.04.22
申请日：2020.10.16
分类号：C02F3/30(2006.01)I
摘要
本发明公开了一种组合式生化处理含油污水的装置，包括主池体，所述主池体的两端分别设有输入管及输出管，所述主池体内设有间隔壁，将主池体间隔形成水解酸化池与SBR池；所述水解酸化池设有水解酸化池腔部及设于水解酸化池腔部上方的调节池腔部，所述调节池腔部位于SBR池的上方；所述输入管与水解酸化池腔部连通，所述水解酸化池内设有出水堰，所述出水堰的一端与SBR池连通，所述间隔壁的顶部设有将水流从调节池腔部导出的溢流堰，所述溢流堰位于出水堰的上方；所述输出管连通SBR池，用以将生化处理后的液体输出。本发明所述的一种组合式生化处理含油污水的装置及其使用方法占地面积少且减小耗能。
权利要求书

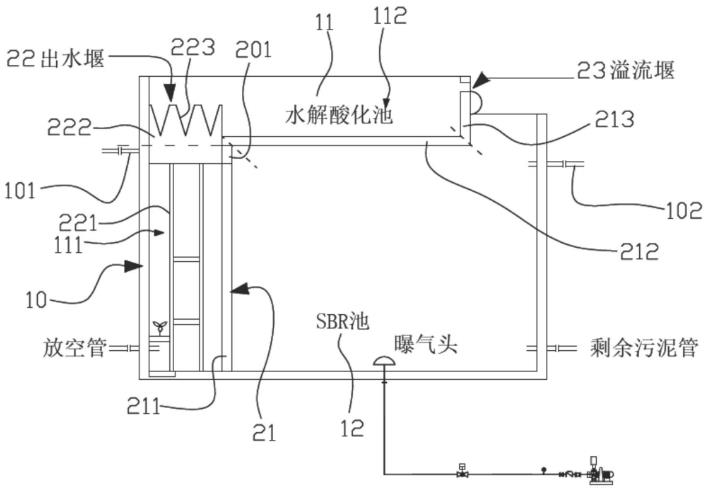

1.一种组合式生化处理含油污水的装置，包括主池体(10)，其特征在于：所述主池体(10)的两端分别设有输入管(101)及输出管(102)，所述主池体(10)内设有间隔壁(21)，将主池体(10)间隔形成水解酸化池(11)与SBR池(12)；所述水解酸化池(11)设有水解酸化池腔部(111)及设于水解酸化池腔部(111)上方的调节池腔部(112)，所述调节池腔部(112)位于SBR池(12)的上方；所述输入管(101)与水解酸化池腔部(111)连通，所述水解酸化池(11)内设有出水堰(22)，所述出水堰(22)的一端与SBR池(12)连通，出水堰(22)将水解酸化后的液体从水解酸化池(11)导向SBR池(12)，并通过调节池腔部(112)起到缓冲高峰流量，抗冲击与调节水质与水量的作用；所述间隔壁(21)的顶部设有将水流从调节池腔部(112)导出的溢流堰(23)，所述溢流堰(23)位于出水堰(22)的上方，溢流堰(23)将过量的水流从调节池腔部(112)导出；所述输出管(102)连通SBR池(12)，用以将生化处理后的液体输出。
2.根据权利要求1所述的组合式生化处理含油污水的装置，其特征在于：所述间隔壁(21)上对应出水堰(22)设有通口(201)，所述通口(201)位于水解酸化池腔部(111)的顶部。
3.根据权利要求1所述的组合式生化处理含油污水的装置，其特征在于：所述出水堰(22)设有支撑架(221)及堰体(222)，所述支撑架(221)架设于水解酸化池(11)内，所述堰体(222)安装于支撑架(221)的顶部，堰体(222)的两端分别连接水解酸化池(11)的内壁及间隔壁(21)，所述堰体(222)的侧壁上间距设有若干进水口(223)。
4.根据权利要求3所述的组合式生化处理含油污水的装置，其特征在于：所述进水口(223)呈V型，所述进水口(223)位于水解酸化池腔部(111)的顶部或调节池腔部(112)内。
5.根据权利要求1所述的组合式生化处理含油污水的装置，其特征在于：所述间隔壁(21)设有第一壁体段(211)、第二壁体段(212)及第三壁体段(213)，所述第一壁体段(211)立设于主池体(10)内，所述第二壁体段(212)相对于第一壁体段(211)垂直地设于第一壁体段(211)的上方，第二壁体段(212)的一端与第一壁体段(211)连接，所述第三壁体段(213)立设于第二壁体段(212)的另一端上，所述溢流堰(23)设于第三壁体段(213)的顶部。
6.一种如权利要求1至5任一项所述的组合式生化处理含油污水的装置的使用方法，包括以下步骤：步骤1：待处理液体从输入管(101)输入至水解酸化池(11)内，通过水解酸化池(11)水解酸化；步骤2：随着水解酸化池(11)内的水平面上涨，水解酸化后的液体通过出水堰(22)流入至SBR池(12)内；步骤3：通过SBR池(12)进一步地生化处理，并随着SBR池(12)内的水平面上涨，生化处理后的液体通过输出管(102)输出。
发明内容
本发明的目的在于提供一种组合式生化处理含油污水的装置，该装置将水解酸化池和SBR池组合布置，占地面积较少，且能便捷地将水解酸化池处理后的污水流通至SBR池内，减少耗能，并在水解酸化池在完成水解酸化的同时，可以起到调节池的作用，对于流入的含油污水，可以起到水质缓冲、水量平衡的作用，避免了水质水量大幅度波动对装置的影响，同时，重力回流的设计，不必设置阀门，降低了管理和控制的难度。
为实现上述目的，本发明提供如下技术方案：
一种组合式生化处理含油污水的装置，包括主池体，所述主池体的两端分别设有输入管及输出管，所述主池体内设有间隔壁，将主池体间隔形成水解酸化池与SBR池；所述水解酸化池设有水解酸化池腔部及设于水解酸化池腔部上方的调节池腔部，所述调节池腔部位于SBR池的上方；所述输入管与水解酸化池腔部连通，所述水解酸化池内设有出水堰，所述出水堰的一端与SBR池连通，出水堰将水解酸化后的液体从水解酸化池导向SBR池，并通过调节池腔部起到缓冲高峰流量，抗冲击与调节水质与水量的作用；所述间隔壁的顶部设有将水流从调节池腔部导出的溢流堰，所述溢流堰位于出水堰的上方，溢流堰将过量的水流从调节池腔部导出；所述输出管连通SBR池，用以将生化处理后的液体输出。
作为本发明进一步技术方案：所述间隔壁上对应出水堰设有通口，所述通口位于水解酸化池腔部的顶部。
作为本发明进一步技术方案：所述出水堰设有支撑架及堰体，所述支撑架架设于水解酸化池内，所述堰体安装于支撑架的顶部，堰体的两端分别连接水解酸化池的内壁及间隔壁，所述堰体的侧壁上间距设有若干进水口。
作为本发明进一步技术方案：所述进水口呈V型，所述进水口位于水解酸化池腔部的顶部或调节池腔部内。
作为本发明进一步技术方案：所述间隔壁设有第一壁体段、第二壁体段及第三壁体段，所述第一壁体段立设于主池体内，所述第二壁体段相对于第一壁体段垂直地设于第一壁体段的上方，第二壁体段的一端与第一壁体段连接，所述第三壁体段立设于第二壁体段的另一端上，所述溢流堰设于第三壁体段的顶部。
另外，本申请有必要提供一种所述组合式生化处理含油污水的装置的使用方法。
一种组合式生化处理含油污水的装置的使用方法，包括以下步骤：
步骤1：待处理液体从输入管输入至水解酸化池内，通过水解酸化池水解酸化；
步骤2：随着水解酸化池内的水平面上涨，水解酸化后的液体通过出水堰流入至SBR池内；
步骤3：通过SBR池进一步地生化处理，并随着SBR池内的水平面上涨，生化处理后的液体通过输出管输出。
与现有技术相比，本发明的有益效果是：本发明提出一种组合式生化处理含油污水的装置及其使用方法通过将主池体间隔形成水解酸化池与SBR池，使水解酸化池和SBR池组合布置，有效地减小了占地面积，且水解酸化池与SBR池之间的水流输送，无需通过输送管道与泵来输送，能通过出水堰利用水流自重将水解酸化后的液体从水解酸化池导向SBR池及将水流从水解酸化池导出，更为便捷及减小能耗，以及能通过调节池腔部起到缓冲高峰流量，抗冲击与调节水质与水量的作用。
（发明人：王克光;郭萍;汤建中;张立国）
