高新高效污泥不流失厌氧反应器

发布时间:2023-11-15 10:46:04  中国污水处理工程网

公布日:2022.11.11

申请日:2022.08.16

分类号:C02F11/04(2006.01)I;C02F11/00(2006.01)I;B01D29/03(2006.01)I;B01D61/02(2006.01)I;B01F27/70(2022.01)I

摘要

本发明公开了一种高效、污泥不流失的厌氧反应器,其中包括主体部,所述主体部的内壁开设有圆形腔室,且主体部的底部为开口,所述主体部的底部设置有污泥排出槽,所述主体部的内壁通过轴承活动连接有转辊,所述转辊的外壁均匀安装有分隔挡板,所述主体部的一侧通过焊接固定有电机,所述电机的输出端与转辊通过联轴器相连接,所述转辊的一端贯通连接有污泥通入管,所述转辊的内部为中空结构,所述转辊的内部开设有中流道,所述中流道的端口位于两个分隔挡板之间,所述中流道的开口处活动铰接设置有弧形盖板,所述主体部的内壁开设有环形槽,所述环形槽的内壁滑动安装有环形磁铁,该装置解决了当前实用性差的问题。


权利要求书

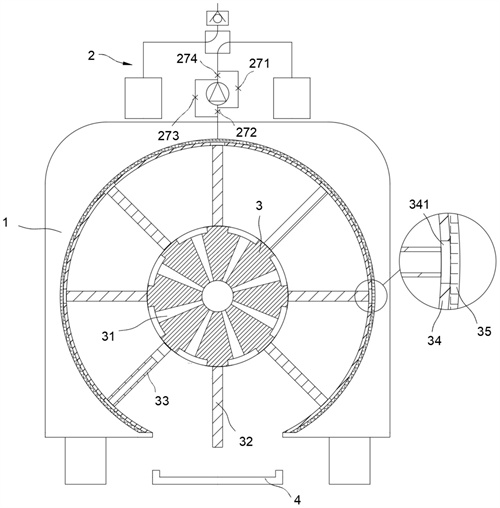

1.一种高效、污泥不流失的厌氧反应器,包括主体部(1),其特征在于:所述主体部(1)的内壁开设有圆形腔室,且主体部(1)的底部为开口,所述主体部(1)的底部设置有污泥排出槽(4),所述主体部(1)的内壁通过轴承活动连接有转辊(3),所述转辊(3)的外壁均匀安装有分隔挡板(32),所述主体部(1)的一侧通过焊接固定有电机(37),所述电机(37)的输出端与转辊(3)通过联轴器相连接;所述转辊(3)的一端贯通连接有污泥通入管(36),所述转辊(3)的内部为中空结构,所述转辊(3)的内部开设有中流道(31),所述中流道(31)的端口位于两个分隔挡板(32)之间;所述中流道(31)的开口处活动铰接设置有弧形盖板(311),所述主体部(1)的内壁开设有环形槽(11),所述环形槽(11)的内壁滑动安装有环形磁铁(12),所述弧形盖板(311)具有磁性,且弧形盖板(311)与环形磁铁(12)相互磁力排斥。

2.根据权利要求1所述的一种高效、污泥不流失的厌氧反应器,其特征在于:所述主体部(1)的内壁安装有过滤网(35),所述过滤网(35)的一端贯通连接有抽送泵(22),所述抽送泵(22)的一端贯通连接有溶液罐(23)。

3.根据权利要求2所述的一种高效、污泥不流失的厌氧反应器,其特征在于:所述抽送泵(22)的输出端贯通连接有电磁阀四(274),所述抽送泵(22)的输入端贯通连接有电磁阀二(272),所述抽送泵(22)的输出端与电磁阀二(272)之间贯通连接有电磁阀三(273),所述抽送泵(22)的输入端与电磁阀四(274)之间贯通连接有电磁阀一(271)。

4.根据权利要求3所述的一种高效、污泥不流失的厌氧反应器,其特征在于:所述抽送泵(22)的输出端贯通连接有三位四通换向阀(25),所述三位四通换向阀(25)与溶液罐(23)贯通连接,所述三位四通换向阀(25)的个端口分别贯通连接有惰性气体罐(21)和蒸馏水箱(24)。

5.根据权利要求4所述的一种高效、污泥不流失的厌氧反应器,其特征在于:所述蒸馏水箱(24)与三位四通换向阀(25)之间贯通设置有单向阀(26)。

6.根据权利要求5所述的一种高效、污泥不流失的厌氧反应器,其特征在于:所述分隔挡板(32)为镂空结构,且分隔挡板(32)上设置有反渗透膜(33),所述过滤网(35)的内壁固定安装有环形壳体(34),所述环形壳体(34)上均匀开设有通孔(341),所述分隔挡板(32)的最外端为开口,且分隔挡板(32)与通孔(341)相互贯通。

发明内容

本发明的目的在于针对现有的集材装置一种高效、污泥不流失的厌氧反应器,以解决上述背景技术中提出的问题。

为了解决上述技术问题,本发明提供如下技术方案:一种高效、污泥不流失的厌氧反应器,包括主体部,所述主体部的内壁开设有圆形腔室,且主体部的底部为开口,所述主体部的底部设置有污泥排出槽,所述主体部的内壁通过轴承活动连接有转辊,所述转辊的外壁均匀安装有分隔挡板,所述主体部的一侧通过焊接固定有电机,所述电机的输出端与转辊通过联轴器相连接。

本发明进一步说明,所述转辊的一端贯通连接有污泥通入管,所述转辊的内部为中空结构,所述转辊的内部开设有中流道,所述中流道的端口位于两个分隔挡板之间。

本发明进一步说明,所述中流道的开口处活动铰接设置有弧形盖板,所述主体部的内壁开设有环形槽,所述环形槽的内壁滑动安装有环形磁铁,所述弧形盖板具有磁性,且弧形盖板与环形磁铁相互磁力排斥。

本发明进一步说明,所述主体部的内壁安装有过滤网,所述过滤网的一端贯通连接有抽送泵,所述抽送泵的一端贯通连接有溶液罐。

本发明进一步说明,所述抽送泵的输出端贯通连接有电磁阀四,所述抽送泵的输入端贯通连接有电磁阀二,所述抽送泵的输出端与电磁阀二之间贯通连接有电磁阀三,所述抽送泵的输入端与电磁阀四之间贯通连接有电磁阀一。

本发明进一步说明,所述抽送泵的输出端贯通连接有三位四通换向阀,所述三位四通换向阀与溶液罐贯通连接,所述三位四通换向阀的个端口分别贯通连接有惰性气体罐和蒸馏水箱。

本发明进一步说明,所述蒸馏水箱与三位四通换向阀之间贯通设置有单向阀。

本发明进一步说明,所述分隔挡板为镂空结构,且分隔挡板上设置有反渗透膜,所述过滤网的内壁固定安装有环形壳体,所述环形壳体上均匀开设有通孔,所述分隔挡板的最外端为开口,且分隔挡板与通孔相互贯通。

与现有技术相比,本发明所达到的有益效果是:本发明,当使用时首先将待反应的污泥和混合菌群放入主体部的腔室内进行反应,通过驱动电机运作,带动转辊进行转动,此时可以将污泥缓慢进行翻动,将污泥的各个部分与混合菌群更好地相互混合,提高反应效率,并且可以形成三种工作状态,实现厌氧环境,并且可以将溶液进行抽吸,同时可以实现冲洗,功能全面,污泥的分离无需通过压滤的方式,节省工序成本。

(发明人:汤武平)
