公布日：2023.03.07
申请日：2022.12.15
分类号：C02F3/12(2023.01)I
摘要
本发明公开了一种MBR膜生物反应器污水处理装置，属于污水处理技术领域。一种MBR膜生物反应器污水处理装置，包括安装箱，所述安装箱内设置有第一安装腔和第二安装腔，还包括：转动连接在所述第一安装腔与第二安装腔隔板上的空心轴；固定连接在所述空心轴上的安装盘，所述安装盘上固定连接有安装支架，所述安装支架的顶部固定连接有聚流箱；膜管，一端与所述安装盘固定相连，另一端与所述聚流箱连通；本发明该MBR膜生物反应器污水处理装置，通过安装盘带动膜管在水中往复绕圈，使膜管与水摩擦碰撞，从而将膜管外壁上的污渍甩掉，从而减少吸附在膜管上的污渍，减少在相对时间内对膜管清洗的次数，提高其使用效率。
权利要求书
1.一种MBR膜生物反应器污水处理装置，包括安装箱(1)，其特征在于，所述安装箱(1)内设置有第一安装腔(3)和第二安装腔(6)，还包括：转动连接在所述第一安装腔(3)与第二安装腔(6)隔板上的空心轴(7)；固定连接在所述空心轴(7)上的安装盘(8)，所述安装盘(8)上固定连接有安装支架(9)，所述安装支架(9)的顶部固定连接有聚流箱(11)；膜管(14)，一端与所述安装盘(8)固定相连，另一端与所述聚流箱(11)连通；固定连接在所述安装箱(1)外部的抽吸泵(12)，所述抽吸泵(12)的输入端固定连接有与聚流箱(11)转动相连的排水管(13)；转动连接在所述第二安装腔(6)内的转轴(221)，所述转轴(221)上固定连接有往复齿轮盘(22)；转动连接在所述第二安装腔(6)底部的安装轴(20)，所述安装轴(20)上固定连接有与往复齿轮盘(22)内齿相啮合的第一传动齿轮(23)，所述安装轴(20)与转轴(221)通过直齿轮组(24)同步转动。
2.根据权利要求1所述的一种MBR膜生物反应器污水处理装置，其特征在于，所述第二安装腔(6)内固定连接有第一往复丝杆(10)，所述第一往复丝杆(10)穿过空心轴(7)延伸至第一安装腔(3)内与聚流箱(11)转动相连，且与所述空心轴(7)通过密封转环相连，所述第一往复丝杆(10)上螺纹连接有刮盘(15)，所述刮盘(15)上设置有多个套环(16)，所述套环(16)的内壁与膜管(14)的外壁相贴。
3.根据权利要求1所述的一种MBR膜生物反应器污水处理装置，其特征在于，所述安装箱(1)内设置有污水池(2)，所述污水池(2)与第一安装腔(3)之间设置有滤网(4)，所述安装箱(1)的外壁上固定连接有抽污泵(41)，所述抽污泵(41)的输出端固定连接有三通接头(42)，所述三通接头(42)的输出端固定连接有与污水池(2)连通的进污管(43)。
4.根据权利要求3所述的一种MBR膜生物反应器污水处理装置，其特征在于，所述污水池(2)内转动连接有安装管(36)，所述安装管(36)倾斜设置在所述安装箱(1)内，所述安装管(36)延伸至第一安装腔(3)上方的外壁上开设有滤孔(37)。

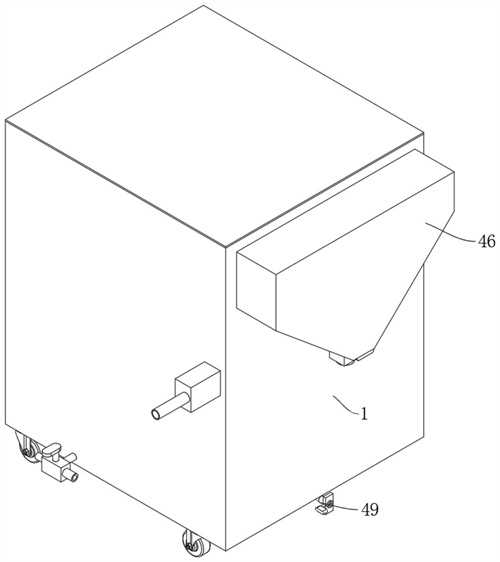

5.根据权利要求4所述的一种MBR膜生物反应器污水处理装置，其特征在于，所述安装箱(1)的外壁上固定连接有储存箱(46)，所述安装箱(1)上固定连接有与储存箱(46)相连的第一排料管(38)，所述第一排料管(38)与所述安装管(36)转动相连，所述储存箱(46)的底部固定连接有第一控制阀(47)。
6.根据权利要求4所述的一种MBR膜生物反应器污水处理装置，其特征在于，所述安装箱(1)的底部固定连接有第二排料管(49)，所述第二排料管(49)与第一安装腔(3)的底部相连，所述第二排料管(49)上固定连接有第二控制阀。
7.根据权利要求4所述的一种MBR膜生物反应器污水处理装置，其特征在于，所述安装箱(1)内固定连接隔板(5)，所述安装管(36)与连接隔板(5)转动相连，安装箱(1)的内壁上固定连接有第二电机(39)，所述第二电机(39)的输出轴与安装管(36)通过链轮组(40)同步转动，所述安装管(36)内转动连接有绞龙(35)，所述第二安装腔(6)内固定连接有第一电机(17)，所述第一电机(17)的输出端与绞龙(35)的轴固定相连。
8.根据权利要求7所述的一种MBR膜生物反应器污水处理装置，其特征在于，所述第二安装腔(6)内转动连接有第一传动轴(18)，所述第一传动轴(18)通过第一锥齿轮组(19)与绞龙(35)的轴同步转动，所述第一传动轴(18)与所述转轴(221)通过第二锥齿轮组(21)同步转动。
9.根据权利要求8所述的一种MBR膜生物反应器污水处理装置，其特征在于，所述第一安装腔(3)与第二安装腔(6)的隔板上转动连接有第二往复丝杆(31)，所述第二往复丝杆(31)与所述第一传动轴(18)通过第四锥齿轮组(34)同步转动，所述第二往复丝杆(31)上螺纹连接有分流箱(32)，所述分流箱(32)的两侧分别固定连接有朝向滤网(4)和膜管(14)的喷头(33)，两根第一传动轴(18)通过带轮组(25)同步转动。
10.根据权利要求9所述的一种MBR膜生物反应器污水处理装置，其特征在于，所述第二安装腔(6)内固定连接有活塞筒(26)，所述活塞筒(26)内滑动连接有活塞板(27)，所述活塞板(27)上转动连接有曲柄(28)，所述第二安装腔(6)内转动连接有第二传动轴(29)，所述第二传动轴(29)上固定连接有曲轴(30)，所述曲轴(30)与曲柄(28)转动相连，所述第二传动轴(29)与第一传动轴(18)通过第三锥齿轮组(301)同步转动，所述活塞筒(26)的输出端固定连接有与分流箱(32)相连的第二管道(48)，所述活塞筒(26)的输入端固定连接有第一管道(44)，所述第一管道(44)延伸至安装箱(1)外固定连接有三通控制阀(45)。
发明内容
本发明的目的是为了解决现有技术中膜管需要经常清洗的问题，而提出的一种MBR膜生物反应器污水处理装置。
为了实现上述目的，本发明采用了如下技术方案：
一种MBR膜生物反应器污水处理装置，包括安装箱，所述安装箱内设置有第一安装腔和第二安装腔，还包括：转动连接在所述第一安装腔与第二安装腔隔板上的空心轴；固定连接在所述空心轴上的安装盘，所述安装盘上固定连接有安装支架，所述安装支架的顶部固定连接有聚流箱；膜管，一端与所述安装盘固定相连，另一端与所述聚流箱连通；固定连接在所述安装箱外部的抽吸泵，所述抽吸泵的输入端固定连接有与聚流箱转动相连的排水管；转动连接在所述第二安装腔内的转轴，所述转轴上固定连接有往复齿轮盘；转动连接在所述第二安装腔底部的安装轴，所述安装轴上固定连接有与往复齿轮盘内齿相啮合的第一传动齿轮，所述安装轴与转轴通过直齿轮组同步转动。
为了进一步对膜管外壁进行清理，优选地，所述第二安装腔内固定连接有第一往复丝杆，所述第一往复丝杆穿过空心轴延伸至第一安装腔内与聚流箱转动相连，且与所述空心轴通过密封转环相连，所述第一往复丝杆上螺纹连接有刮盘，所述刮盘上设置有多个套环，所述套环的内壁与膜管的外壁相贴。
为了便于将污水送入污水池，优选地，所述安装箱内设置有污水池，所述污水池与第一安装腔之间设置有滤网，所述安装箱的外壁上固定连接有抽污泵，所述抽污泵的输出端固定连接有三通接头，所述三通接头的输出端固定连接有与污水池连通的进污管。
为了进一步进行泥水分离，优选地，所述污水池内转动连接有安装管，所述安装管倾斜设置在所述安装箱内，所述安装管延伸至第一安装腔上方的外壁上开设有滤孔。
为了便于对污泥进行收集，优选地，所述安装箱的外壁上固定连接有储存箱，所述安装箱上固定连接有与储存箱相连的第一排料管，所述第一排料管与所述安装管转动相连，所述储存箱的底部固定连接有第一控制阀。
为了便于将第一安装腔内的脏污排出，优选地，所述安装箱的底部固定连接有第二排料管，所述第二排料管与第一安装腔的底部相连，所述第二排料管上固定连接有第二控制阀。
优选地，所述安装箱内固定连接隔板，所述安装管与连接隔板转动相连，安装箱的内壁上固定连接有第二电机，所述第二电机的输出轴与安装管通过链轮组同步转动，所述安装管内转动连接有绞龙，所述第二安装腔内固定连接有第一电机，所述第一电机的输出端与绞龙的轴固定相连。
优选地，所述第二安装腔内转动连接有第一传动轴，所述第一传动轴通过第一锥齿轮组与绞龙的轴同步转动，所述第一传动轴与所述转轴通过第二锥齿轮组同步转动。
为了便于对滤网以及膜管进行清理，优选地，所述第一安装腔与第二安装腔的隔板上转动连接有第二往复丝杆，所述第二往复丝杆与所述第一传动轴通过第四锥齿轮组同步转动，所述第二往复丝杆上螺纹连接有分流箱，所述分流箱的两侧分别固定连接有朝向滤网和膜管的喷头，两根第一传动轴通过带轮组同步转动。
优选地，所述第二安装腔内固定连接有活塞筒，所述活塞筒内滑动连接有活塞板，所述活塞板上转动连接有曲柄，所述第二安装腔内转动连接有第二传动轴，所述第二传动轴上固定连接有曲轴，所述曲轴与曲柄转动相连，所述第二传动轴与第一传动轴通过第三锥齿轮组同步转动，所述活塞筒的输出端固定连接有与分流箱相连的第二管道，所述活塞筒的输入端固定连接有第一管道，所述第一管道延伸至安装箱外固定连接有三通控制阀。
与现有技术相比，本发明提供了一种MBR膜生物反应器污水处理装置，具备以下有益效果：
1、该MBR膜生物反应器污水处理装置，通过安装盘带动膜管在水中往复绕圈，使膜管与水摩擦碰撞，从而将膜管外壁上的污渍甩掉，从而减少吸附在膜管上的污渍，减少在相对时间内对膜管清洗的次数，提高其使用效率。
2、该MBR膜生物反应器污水处理装置，通过喷头向膜管喷射清水，利用清水对膜管进行冲洗，从而无需人工费清洗，降低人工成本。
3、该MBR膜生物反应器污水处理装置，使安装箱内部的添加没过聚流箱，通过安装盘带动膜管在水中往复绕圈，使膜管与清水摩擦碰撞，自动对膜管进行清洗。
（发明人：姚树群;高杨;刘英志）
