公布日：2022.05.13
申请日：2021.06.17
分类号：C02F11/02(2006.01)I;B01D29/01(2006.01)I;B01D29/96(2006.01)I;B01D29/52(2006.01)I
摘要
本发明提供污泥转换生物床及其使用方法，涉及污泥处理技术领域，包括生物床本体，所述生物床本体的底部固定有防护机构，所述防护机构的顶部固定有洒水机构。本发明中，当需要对生物床本体进行遮阳防护时，首先启动第二电动伸缩杆，第二电动伸缩杆工作时，会带动防护板进行转动，同时防护板会带动滑块转动，使得防护板贴合在连接板的顶部，当防护板与连接板贴合时，防护板会密封板施压，使得密封板的向下移动，同时密封板会使得压缩弹簧发生形变，压缩弹簧形变时产生的回复力会带动密封板向上移动，对防护板施压，从而实现对生物床本体的密封工作，防止了外部冷空气进入到生物床内部对生物床内部的生物造成损伤。
权利要求书

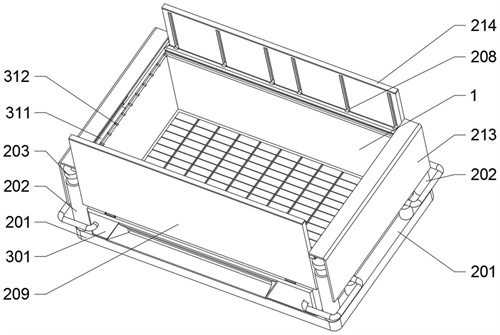

1.污泥转换生物床，包括生物床本体(1)，其特征在于：所述生物床本体(1)的底部固定有防护机构(2)，所述防护机构(2)的顶部固定有洒水机构(3)，所述防护机构(2)的底部固定有防渗机构(4)；所述防护机构(2)包括基座(201)，所述基座(201)的顶部固定在生物床本体(1)的底部，所述基座(201)的顶部固定有四个第一电动伸缩杆(202)，四个所述第一电动伸缩杆(202)的顶均固定有连接盖(203)，四个所述连接盖(203)共分为两组，且每组两个连接盖(203)的外表面之间固定有连接板(204)，两个所述连接板(204)的顶部均开设有限位凹槽(216)，两个所述限位凹槽(216)的内部底面均固定有三个压缩弹簧(205)，六个所述压缩弹簧(205)共分为两组，且每组两个压缩弹簧(205)的顶端之间固定有密封板(206)，两个所述连接板(204)的底部均开设有三个限位通孔(207)，六个所述限位通孔(207)的内部均转动连接有滑块(208)，六个所述滑块(208)共分为两组，且每组三个滑块(208)的顶部之间滑动有防护板(209)，两个所述防护板(209)的两侧外表面均固定限位杆(210)，其中两个限位杆(210)的外表面均转动套设有第二电动伸缩杆(211)，两个所述第二电动伸缩杆(211)的一端分别滑动套设在另两个限位杆(210)外表面，其中两个所述限位杆(210)的一端均固定有第一防护壳(212)，其中两个所述连接盖(203)的外表面均固定有第二防护壳(213)，两个所述防护板(209)的顶部均固定有密封垫(214)，两个所述连接板(204)的底部均固定有限位板(215)。
2.根据权利要求1所述的污泥转换生物床，其特征在于：所述防渗机构(4)包括第一泥煤层(401)，所述基座(201)的底部为开口结构，所述第一泥煤层(401)铺设在基座(201)的内部，所述第一泥煤层(401)的顶部铺设有第一草木层(402)，所述第一草木层(402)的顶部铺设有第二泥煤层(403)，所述第二泥煤层(403)的顶部铺设有第二草木层(404)，所述第二草木层(404)的顶部铺设有渗水层(405)。
3.根据权利要求1所述的污泥转换生物床，其特征在于：所述洒水机构(3)包括储水箱(301)，所述储水箱(301)共设置有两个，两个所述储水箱(301)的顶部均开设有安装通孔(302)，两个所述储水箱(301)的顶部句通过螺丝钉固定更有盖板(304)。
4.根据权利要求3所述的污泥转换生物床，其特征在于：两个所述盖板(304)的底部均粘附有橡胶塞(303)，两个所述储水箱(301)的内部底面均固定有八个固定块(305)。
5.根据权利要求4所述的污泥转换生物床，其特征在于：八个所述固定块(305)共分为两组，且每组四个固定块(305)的一侧外表面之间滑动有过滤网(306)。
6.根据权利要求3所述的污泥转换生物床，其特征在于：两个所述储水箱(301)的前后表面均开设有入水口(307)，两个所述入水口(307)均连通有入水管(308)。
7.根据权利要求1所述的污泥转换生物床，其特征在于：四个所述连接盖(203)的外表面均固定有集水箱(311)，四个所述集水箱(311)的一侧外表面均连通有多个喷头(312)。
8.根据权利要求2所述的污泥转换生物床，其特征在于：所述基座(201)的顶部固定有四个水泵(309)，四个所述水泵(309)的入水端分别延伸至两个储水箱(301)内部。
9.根据权利要求8所述的污泥转换生物床，其特征在于：四个所述水泵(309)的出水端均连通有伸缩软管(310)，四个所述伸缩软管(310)的顶端分别延伸至四个集水箱(311)的内部。
10.污泥转换生物床及其使用方法，其特征在于，使用了根据权利要求1-9任一项所述的污泥转换生物床，包括以下步骤：S1：当需要对生物床本体(1)进行遮阳防护时，首先启动第二电动伸缩杆(211)，第二电动伸缩杆(211)工作时，会带动防护板(209)进行转动，同时防护板(209)会带动滑块(208)转动，使得防护板(209)贴合在连接板(204)的顶部，当防护板(209)与连接板(204)贴合时，防护板(209)会密封板(206)施压，使得密封板(206)的向下移动，随着第二电动伸缩杆(211)的继续工作，防护板(209)会进行水平方向移动，使得两个防护板(209)接触，从而实现防护机构(2)的闭合工作，同时通过启动第一电动伸缩杆(202)，第一电动伸缩杆(202)会带动连接盖(203)向上移动，同时带动连接板(204)向上移动，连接板(204)向上移动时，会带动防护板(209)向上移动，实现对防护板(209)的升降工作；S2：在防渗机构(4)进行铺设时，首先将基座(201)放置在地表，将第一泥煤层(401)铺设在地表，之后在第一泥煤层(401)顶部铺设第一草木层(402)，当第一草木层(402)铺设完成后，将第二泥煤层(403)铺设在第一草木层(402)顶部，再将第二草木层(404)铺设在第二泥煤层(403)顶部，最后将渗水层(405)铺设在第二草木层(404)顶部；S3：在洒水机构(3)进行使用时，首先启动水泵(309)，水泵(309)带动储水箱(301)内部的水源移动至集水箱(311)内部，之后通过喷头(312)喷出，完成对生物床本体(1)内部的洒水工作，在更换过滤网(306)时，首先打开盖板(304)，对盖板(304)施压，盖板(304)带动橡胶塞(303)移动处安装通孔(302)内部，之后对过滤网(306)施压，使得过滤网(306)向上移动时，便于人员对过滤网(306)进行更换工作，在过滤网(306)完成后，将盖板(304)重新固定在储水箱(301)顶部即可。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，通过使用生物床对污泥进行处理工作，从而对污泥进行充分的处理工作，同时生物床内部的生物产生粪便可以作为有机肥料，大大降低处理成本的同时，增加了污泥的处理效果。
为了实现上述目的，本发明采用了如下技术方案：污泥转换生物床，包括生物床本体，所述生物床本体的底部固定有防护机构，所述防护机构的顶部固定有洒水机构，所述防护机构的底部固定有防渗机构；所述防护机构包括基座，所述基座的顶部固定在生物床本体的底部，所述基座的顶部固定有四个第一电动伸缩杆，四个所述第一电动伸缩杆的顶均固定有连接盖，四个所述连接盖共分为两组，且每组两个连接盖的外表面之间固定有连接板，两个所述连接板的顶部均开设有限位凹槽，两个所述限位凹槽的内部底面均固定有三个压缩弹簧，六个所述压缩弹簧共分为两组，且每组两个压缩弹簧的顶端之间固定有密封板，两个所述连接板的底部均开设有三个限位通孔，六个所述限位通孔的内部均转动连接有滑块，六个所述滑块共分为两组，且每组三个滑块的顶部之间滑动有防护板，两个所述防护板的两侧外表面均固定限位杆，其中两个限位杆的外表面均转动套设有第二电动伸缩杆，两个所述第二电动伸缩杆的一端分别滑动套设在另两个限位杆外表面，其中两个所述限位杆的一端均固定有第一防护壳，其中两个所述连接盖的外表面均固定有第二防护壳，两个所述防护板的顶部均固定有密封垫，两个所述连接板的底部均固定有限位板。
优选的，所述防渗机构包括第一泥煤层，所述基座的底部为开口结构，所述第一泥煤层铺设在基座的内部，所述第一泥煤层的顶部铺设有第一草木层，所述第一草木层的顶部铺设有第二泥煤层，所述第二泥煤层的顶部铺设有第二草木层，所述第二草木层的顶部铺设有渗水层。
优选的，所述洒水机构包括储水箱，所述储水箱共设置有两个，两个所述储水箱的顶部均开设有安装通孔，两个所述储水箱的顶部句通过螺丝钉固定更有盖板。
优选的，两个所述盖板的底部均粘附有橡胶塞，两个所述储水箱的内部底面均固定有八个固定块。
优选的，八个所述固定块共分为两组，且每组四个固定块的一侧外表面之间滑动有过滤网。
优选的，两个所述储水箱的前后表面均开设有入水口，两个所述入水口均连通有入水管。
优选的，四个所述连接盖的外表面均固定有集水箱，四个所述集水箱的一侧外表面均连通有多个喷头。
优选的，所述基座的顶部固定有四个水泵，四个所述水泵的入水端分别延伸至两个储水箱内部。
优选的，四个所述水泵的出水端均连通有伸缩软管，四个所述伸缩软管的顶端分别延伸至四个集水箱的内部。
污泥转换生物床及其使用方法，包括以下步骤：S1：当需要对生物床本体进行遮阳防护时，首先启动第二电动伸缩杆，第二电动伸缩杆工作时，会带动防护板进行转动，同时防护板会带动滑块转动，使得防护板贴合在连接板的顶部，当防护板与连接板贴合时，防护板会密封板施压，使得密封板的向下移动，随着第二电动伸缩杆的继续工作，防护板会进行水平方向移动，使得两个防护板接触，从而实现防护机构的闭合工作，同时通过启动第一电动伸缩杆，第一电动伸缩杆会带动连接盖向上移动，同时带动连接板向上移动，连接板向上移动时，会带动防护板向上移动，实现对防护板的升降工作；S2：在防渗机构进行铺设时，首先将基座放置在地表，将第一泥煤层铺设在地表，之后在第一泥煤层顶部铺设第一草木层，当第一草木层铺设完成后，将第二泥煤层铺设在第一草木层顶部，再将第二草木层铺设在第二泥煤层顶部，最后将渗水层铺设在第二草木层顶部；S3：在洒水机构进行使用时，首先启动水泵，水泵带动储水箱内部的水源移动至集水箱内部，之后通过喷头喷出，完成对生物床本体内部的洒水工作，在更换过滤网时，首先打开盖板，对盖板施压，盖板带动橡胶塞移动处安装通孔内部，之后对过滤网施压，使得过滤网向上移动时，便于人员对过滤网进行更换工作，在过滤网完成后，将盖板重新固定在储水箱顶部即可。
与现有技术相比，本发明的优点和积极效果在于，1、本发明中，当需要对生物床本体进行遮阳防护时，首先启动第二电动伸缩杆，第二电动伸缩杆工作时，会带动防护板进行转动，同时防护板会带动滑块转动，使得防护板贴合在连接板的顶部，当防护板与连接板贴合时，防护板会密封板施压，使得密封板的向下移动，同时密封板会使得压缩弹簧发生形变，压缩弹簧形变时产生的回复力会带动密封板向上移动，对防护板施压，从而实现对生物床本体的密封工作，防止了外部冷空气进入到生物床内部对生物床内部的生物造成损伤，提高生物的存活率，随着第二电动伸缩杆的继续工作，防护板会进行水平方向移动，使得两个防护板接触，从而实现防护机构的闭合工作，完成对生物床内部的生物的遮阳工作，同时通过启动第一电动伸缩杆，第一电动伸缩杆会带动连接盖向上移动，同时带动连接板向上移动，连接板向上移动时，会带动防护板向上移动，实现对防护板的升降工作，进而使得防护机构对装置进行遮阳与保温的调整。
2、本发明中，在防渗机构进行铺设时，首先将基座放置在地表，将第一泥煤层铺设在地表，之后在第一泥煤层顶部铺设第一草木层，当第一草木层铺设完成后，将第二泥煤层铺设在第一草木层顶部，再将第二草木层铺设在第二泥煤层顶部，最后将渗水层铺设在第二草木层顶部，通过使用第一泥煤层与第二泥煤层，从而使得生物层内部的污泥的保湿工作，通过使用第一草木层和第二草木层，使得生物床内部的污泥不会渗透至生物床外部，配合多个矩形块组成的渗水层可以使得污泥内部较多的水通过缝隙流出，同时防止内部生物移动处生物床外部。
3、本发明中，在洒水机构进行使用时，首先启动水泵，水泵带动储水箱内部的水源移动至集水箱内部，之后通过喷头喷出，完成对生物床本体内部的洒水工作，从而在污泥中水分较少时提供补水工作，保证污泥中的水分以便对污泥进行处理工作，在更换过滤网时，首先打开盖板，对盖板施压，盖板带动橡胶塞移动处安装通孔内部，之后对过滤网施压，使得过滤网向上移动时，便于人员对过滤网进行更换工作，在过滤网完成后，将盖板重新固定在储水箱顶部即可，通过使用过滤网，可以防止储水箱内部的水源中残留的颗粒，通过水泵对喷头进行阻塞，进而使得喷头进行稳定工作。
（发明人：杨帅军）
