公布日：2023.05.26
申请日：2022.12.28
分类号：C02F1/00(2023.01)I;C02F103/34(2006.01)N
摘要
本发明公开了一种芯片生产废水再生处理过滤池。本发明中，包括过滤池本体、电机和盖板和进水口，过滤池分为搅拌槽和净化槽，搅拌槽内的电机、螺纹杆和搅拌刀片，可对搅拌槽内的混合污水进行搅拌，凸轮和药装置，便于对搅拌池内添加药粉，水泵和连接管，可将搅拌槽内混合水吸入净化槽内，螺钉、盖板、螺母、拉手、连接板、长孔、过滤槽和U型凹槽块，便于对混合水进行过滤，过滤槽的上表面设置有安装框，安装框的上表面贯穿开设有螺纹孔一，过滤槽的上表面开设有螺纹孔二，螺纹孔一和螺纹孔二的内壁固定连接有螺纹钉，安装框的内壁固定连接有防护网；通过以上结构的配合，增加多重处理效果，进而加大废水的处理力度。
权利要求书

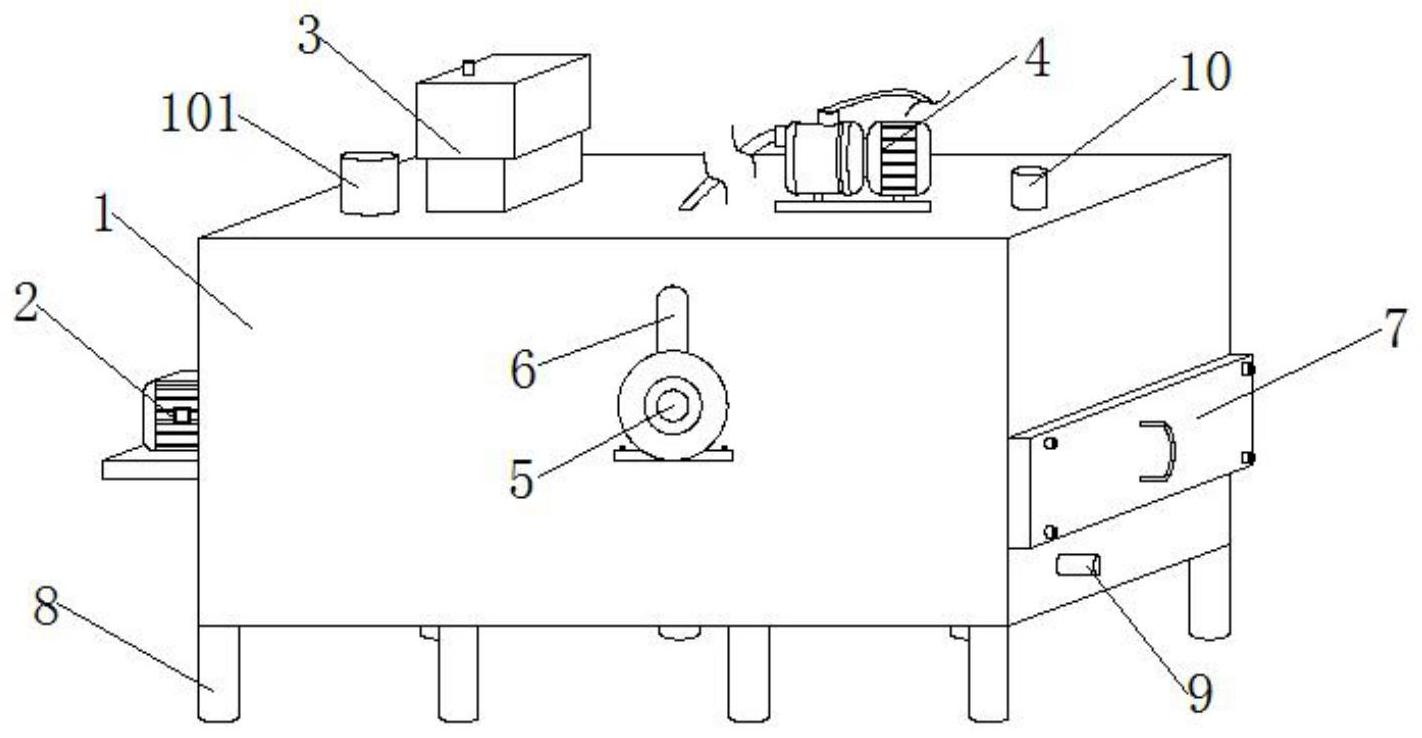

1.一种芯片生产废水再生处理过滤池，包括过滤池本体(1)、电机(2)和盖板(7)，其特征在于：所述过滤池本体(1)的上表面固定连接有进水口(101)，所述过滤池本体(1)的内壁固定连接有挡板(102)，所述挡板(102)的左侧空间为搅拌槽(11)，所述挡板(102)的右侧空间为净化槽(12)，所述过滤池本体(1)的左侧外表面固定连接有电机(2)，所述电机(2)的输出端固定连接有螺纹杆(201)，所述螺纹杆(201)的外表面固定连接有多组搅拌刀片(202)，所述搅拌刀片(202)位于所述搅拌槽(11)内部，所述螺纹杆(201)的外表面固定连接有凸轮(203)，所述过滤池本体(1)位于所述凸轮(203)的上端设置有加药装置(3)，所述过滤池本体(1)靠近所述加药装置(3)的上表面固定连接有水泵(4)，所述过滤池本体(1)靠近所述水泵(4)的上表面固定连接有连接管(10)，所述过滤池本体(1)的右侧外表面固定连接有螺钉(702)，所述螺钉(702)的外表面滑动连接有盖板(7)，所述螺钉(702)远离所述盖板(7)的外表面螺纹连接有螺母(703)，所述盖板(7)的右侧外表面固定连接有拉手(704)，所述盖板(7)的左侧外表面固定连接有连接板(701)，所述过滤池本体(1)的右侧开设有可供所述连接板(701)滑动的长孔，所述连接板(701)的左侧外表面固定连接有过滤槽(706)，所述过滤槽(706)的外表面滑动连接有U型凹槽块(15)，所述U型凹槽块(15)远离所述过滤槽(706)的一端与所述净化槽(12)的内壁固定连接，所述过滤槽(706)的上表面设置有安装框(707)，所述安装框(707)的上表面贯穿开设有螺纹孔一，所述过滤槽(706)的上表面开设有螺纹孔二，所述螺纹孔一和所述螺纹孔二的内壁固定连接有螺纹钉，所述安装框(707)的内壁固定连接有防护网(708)。
2.如权利要求1所述的一种芯片生产废水再生处理过滤池，其特征在于：所述过滤池本体(1)的右侧内表面固定连接有凹凸块，所述螺纹杆(201)贯穿所述挡板(102)的外表面与所述凹凸块转动连接，所述进水口(101)位于所述净化槽(12)内的外表面螺纹连接有滑座(205)，所述净化槽(12)的内壁固定连接有导向杆(204)，所述导向杆(204)贯穿滑动与所述滑座(205)的两侧，所述滑座(205)的下表面固定连接有清扫刷(206)。
3.如权利要求1所述的一种芯片生产废水再生处理过滤池，其特征在于：所述螺钉(702)为四组，所述过滤池本体(1)的右侧下表面固定连接有出水管(9)。
4.如权利要求1所述的一种芯片生产废水再生处理过滤池，其特征在于：所述长孔的内壁固定连接有密封条(705)，所述长孔与所述连接板(701)相适配。
5.如权利要求1所述的一种芯片生产废水再生处理过滤池，其特征在于：所述过滤池本体(1)的内壁前端固定连接有固定管(402)，所述固定管(402)位于所述搅拌槽(11)内部，所述水泵(4)的左侧固定连接有抽水管(401)，所述抽水管(401)位于所述固定管(402)的内部。
6.如权利要求1所述的一种芯片生产废水再生处理过滤池，其特征在于：所述挡板(102)的右侧外表面固定连接有过滤槽(14)，所述过滤槽(14)的右侧外表面固定连接有斜过滤板(13)，所述斜过滤板(13)远离所述过滤槽(14)的一端与所述过滤池本体(1)的右侧内壁固定连接。
7.如权利要求6所述的一种芯片生产废水再生处理过滤池，其特征在于：所述过滤池本体(1)位于所述净化槽(12)的前端开设有圆孔，所述圆孔内壁固定连接有排污管(6)，所述排污管(6)延伸至所述过滤槽(14)的底端，所述排污管(6)远离所述圆孔的一端固定连接有吸泵(5)，所述吸泵(5)与所述过滤池本体(1)的前端固定连接。
8.如权利要求1所述的一种芯片生产废水再生处理过滤池，其特征在于：所述加药装置(3)的内壁固定连接有装药箱(301)和下药箱(302)，所述装药箱(301)的上表面固定连接有加药孔，所述装药箱(301)的下表面开设有出料口(308)，所述下药箱(302)的内壁固定连接有下料漏斗(303)，所述下料漏斗(303)的开口处设置有封板(304)，所述下药箱(302)靠近所述过滤池本体(1)的内壁固连接有斜板(306)，所述封板(304)的尺寸与所述开口处相适配，所述封板(304)的下表面固定连接有连杆(305)，所述连杆(305)的下表面固定连接有弧形块(307)。
9.如权利要求8所述的一种芯片生产废水再生处理过滤池，其特征在于：所述弧形块(307)位于所述凸轮(203)的正上方。
发明内容
本发明的目的在于：为了保障超滤反渗透系统的稳定运行，提高芯片生产废水再生回用率。过滤，作为整个污水处理再生回用工艺流程的重要一环，不可或缺。
本发明采用的技术方案如下：一种芯片生产废水再生处理过滤池，包括过滤池本体、电机和盖板，所述过滤池本体的上表面固定连接有进水口，所述过滤池本体的内壁固定连接有挡板，所述挡板的左侧空间为搅拌槽，所述挡板的右侧空间为净化槽，所述过滤池本体的左侧外表面固定连接有电机，所述电机的输出端固定连接有螺纹杆，所述螺纹杆的外表面固定连接有多组搅拌刀片，所述搅拌刀片位于所述搅拌槽内部，所述螺纹杆的外表面固定连接有凸轮，所述过滤池本体位于所述凸轮的上端设置有加药装置，所述过滤池本体靠近所述加药装置的上表面固定连接有水泵，所述过滤池本体靠近所述水泵的上表面固定连接有连接管，所述过滤池本体的右侧外表面固定连接有螺钉，所述螺钉的外表面滑动连接有盖板，所述螺钉远离所述盖板的外表面螺纹连接有螺母，所述盖板的右侧外表面固定连接有拉手，所述盖板的左侧外表面固定连接有连接板，所述过滤池本体的右侧开设有可供所述连接板滑动的长孔，所述连接板的左侧外表面固定连接有过滤槽，所述过滤槽的外表面滑动连接有U型凹槽块，所述U型凹槽块远离所述过滤槽的一端与所述净化槽的内壁固定连接，所述过滤槽的上表面设置有安装框，所述安装框的上表面贯穿开设有螺纹孔一，所述过滤槽的上表面开设有螺纹孔二，所述螺纹孔一和所述螺纹孔二的内壁固定连接有螺纹钉，所述安装框的内壁固定连接有防护网。
通过采用上述技术方案，由加药装置对搅拌槽内部添加药粉，再由电机、螺纹杆和搅拌刀片进行搅拌，搅拌后的混合水通过水泵抽入至净化槽的内部，再由过滤槽进行过滤，过滤槽的内部由下往上分别填充平铺有活性炭层、细沙层，和活性炭层，填充后可由安装框和防护网进行封口，防止内部填充物外溢；通过以上结构的配合，增加多重处理效果，进而加大废水的处理力度。
在一优选的实施方式中，所述过滤池本体的右侧内表面固定连接有凹凸块，所述螺纹杆贯穿所述挡板的外表面与所述凹凸块转动连接，所述进水口位于所述净化槽内的外表面螺纹连接有滑座，所述净化槽的内壁固定连接有导向杆，所述导向杆贯穿滑动与所述滑座的两侧，所述滑座的下表面固定连接有清扫刷。
通过采用上述技术方案，根据螺纹杆的螺距大小及净化槽内螺纹杆长度的不同，设置电机的正反转动数值，使滑座在螺纹杆和导向杆的带动下左右滑动，与滑座固定的清扫刷对安装框上方的少量大颗粒杂质进行清洁，避免对防护网造成堵塞。
在一优选的实施方式中，所述螺钉为四组，所述过滤池本体的右侧下表面固定连接有出水管。
通过采用上述技术方案，四组螺钉分别位于盖板的四个角。
在一优选的实施方式中，所述长孔的内壁固定连接有密封条，所述长孔与所述连接板相适配。
通过采用上述技术方案，密封条可增加连接板与长孔的密封性，防止净化槽内部的水溢出。
在一优选的实施方式中，所述过滤池本体的内壁前端固定连接有固定管，所述固定管位于所述搅拌槽内部，所述水泵的左侧固定连接有抽水管，所述抽水管位于所述固定管的内部。
通过采用上述技术方案，抽水管位于固定管的内部，当搅拌槽内污水进行搅拌时，可对抽水管进行限定，避免抽水管与搅拌装置相搅。
在一优选的实施方式中，所述挡板的右侧外表面固定连接有过滤槽，所述过滤槽的右侧外表面固定连接有斜过滤板，所述斜过滤板远离所述过滤槽的一端与所述过滤池本体的右侧内壁固定连接。
通过采用上述技术方案，当混合水进入净化槽内部时，由斜过滤板对混合水进行杂质过滤，再由过滤槽对杂质进行收集。
在一优选的实施方式中，所述过滤池本体位于所述净化槽的前端开设有圆孔，所述圆孔内壁固定连接有排污管，所述排污管延伸至所述过滤槽的底端，所述排污管远离所述圆孔的一端固定连接有吸泵，所述吸泵与所述过滤池本体的前端固定连接。
通过采用上述技术方案，吸泵和排污管可将过滤槽内部的收集的杂质抽出外排。
在一优选的实施方式中，所述加药装置的内壁固定连接有装药箱和下药箱，所述装药箱的上表面固定连接有加药孔，所述装药箱的下表面开设有出料口，所述下药箱的内壁固定连接有下料漏斗，所述下料漏斗的开口处设置有封板，所述下药箱靠近所述过滤池本体的内壁固连接有斜板，所述封板的尺寸与所述开口处相适配，所述封板的下表面固定连接有连杆，所述连杆的下表面固定连接有弧形块。
通过采用上述技术方案，由加药孔对装药箱内部的药粉进行添加，同时药粉通过过滤池本体上端开设的孔洞和出料口及下料漏斗的开口处，进行下料。
在一优选的实施方式中，所述弧形块位于所述凸轮的正上方。
通过采用上述技术方案，凸轮转动时可将凸轮顶起。
综上所述，由于采用了上述技术方案，本发明的有益效果是：
1、本发明中，装药箱、下药箱、下料漏斗、封板、连杆、斜板、弧形块和出料口与凸轮的配合，可对搅拌槽的内部添加药粉、电机、螺纹杆和搅拌刀片可对搅拌槽内部的药粉混合水进行搅拌，加快药粉与污水之间的融合。
2、本发明中，当融合后的混合水，通过水泵带动抽水管抽出，再由水泵的输出端通过连接管对净化槽进行输送，水泵的间隔时间可根据搅拌槽内污水与加药装置的混合情况进行调整，当混合水由连接管进入净化槽时，斜过滤板和过滤槽可对水中的大颗粒杂质进行收集，由吸泵和排污管进行外排。
3、本发明中，螺纹杆、导向杆、滑座和清扫刷之间的配合，可对防护网进行清扫，同时通过拆卸安装框和防护网可对过滤槽内部的过滤物进行跟换。
（发明人：孙铎;顾继松）
