公布日：2023.12.15
申请日：2023.09.28
分类号：C02F1/00(2023.01)I;C02F1/40(2023.01)I;C02F3/12(2023.01)I;C02F3/10(2023.01)I;C02F3/34(2023.01)I;B01J3/00(2006.01)I
摘要
本发明公开了一种低压污水处理反应装置，包括低压反应罐、空压机、真空机以及提升泵，空压机通过气管连接于低压反应罐的下部，提升泵通过进水管连接于低压反应罐上；真空机通过管路连接于低压反应罐的上部；低压反应罐顶部设有排气管；低压反应罐的上部设有排水管；污水从低压反应罐上部间歇性进水，中部出水，在低压状态下经过生物降解、吹脱等反应处理后总氮稳定达到10mg/L；本发明适用于水质变化大的污水处理，处理周期短、出水效果好、运行稳定、占地小。
权利要求书
1.一种低压污水处理反应装置,其特征在于,包括低压反应罐(1)、空压机(2)、真空机(3)以及提升泵(4)，所述空压机(2)通过气管(15)连接于所述低压反应罐(1)的下部，所述提升泵(4)通过进水管(5)连接于所述低压反应罐(1)上；所述真空机(3)通过管路连接于所述低压反应罐(1)的上部；所述低压反应罐(1)顶部设有排气管(6)；所述低压反应罐(1)的上部设有排水管(7)。
2.根据权利要求1所述的低压污水处理反应装置，其特征在于，所述低压反应罐(1)内设有多层生物填料(8)。
3.根据权利要求2所述的低压污水处理反应装置，其特征在于，所述进水管(5)上设有止回阀(12)；所述低压反应罐(1)顶部设有泄压阀(13)。
4.根据权利要求3所述的低压污水处理反应装置，其特征在于，所述低压反应罐(1)的底部设有排污管，所述排污管、所述排水管(7)、所述排气管(6)和所述管路上设有球阀。
5.根据权利要求4所述的低压污水处理反应装置，其特征在于，还包括溶氧仪(9)，所述溶氧仪(9)设于所述低压反应罐(1)中部。
6.根据权利要求5所述的低压污水处理反应装置，其特征在于，还包括智能控制柜(10)，所述提升泵(4)、空压机(2)、真空机(3)以及所述溶氧仪(9)与所述智能控制柜(10)电性连接。
7.根据权利要求2所述的低压污水处理反应装置，其特征在于，所述低压反应罐(1)内设有多圈环形管(11)，相邻两圈所述环形管(11)之间通过连接管连通，其一所述环形管(11)通过所述气管(15)与所述空压机(2)连通；所述生物填料(8)沿水平面竖直设于所述环形管(11)之间。
8.根据权利要求3所述的低压污水处理反应装置，其特征在于，所述低压反应罐(1)内还设有浮沫清理机构，所述浮沫清理机构包括转管(21)、导流管(22)、抽吸管(23)以及传动组件(24)，所述转管(21)转动设于所述低压反应罐(1)内，所述转管(21)与外部棑沫管同轴转动连接；所述导流管(22)与所述转管(21)端部连接，所述抽吸管(23)为多根，多根所述抽吸管(23)设于所述导流管(22)上；所述传动组件(24)设于所述低压反应罐(1)内，所述泄压阀(13)通过泄压管延伸至所述低压反应罐(1)内，所述泄压管上设有气动叶轮(25)，所述气动叶轮(25)通过主动齿轮(26)与所述传动组件(24)连接。
9.根据权利要求8所述的低压污水处理反应装置，其特征在于，所述传动组件(24)包括从动齿轮(241)、传动齿轮(242)以及环形齿轮(243)，所述环形齿轮(243)固定连接于所述转管(21)上，所述从动齿轮(241)与所述主动齿轮(26)啮合传动，所述传动齿轮(242)与所述从动齿轮(241)啮合传动，所述环形齿轮(243)与所述传动齿轮(242)啮合传动。
发明内容
本发明的目的是针对上述技术中存在的不足之处，提出一种低压污水处理反应装置，以解决上述存在的问题。

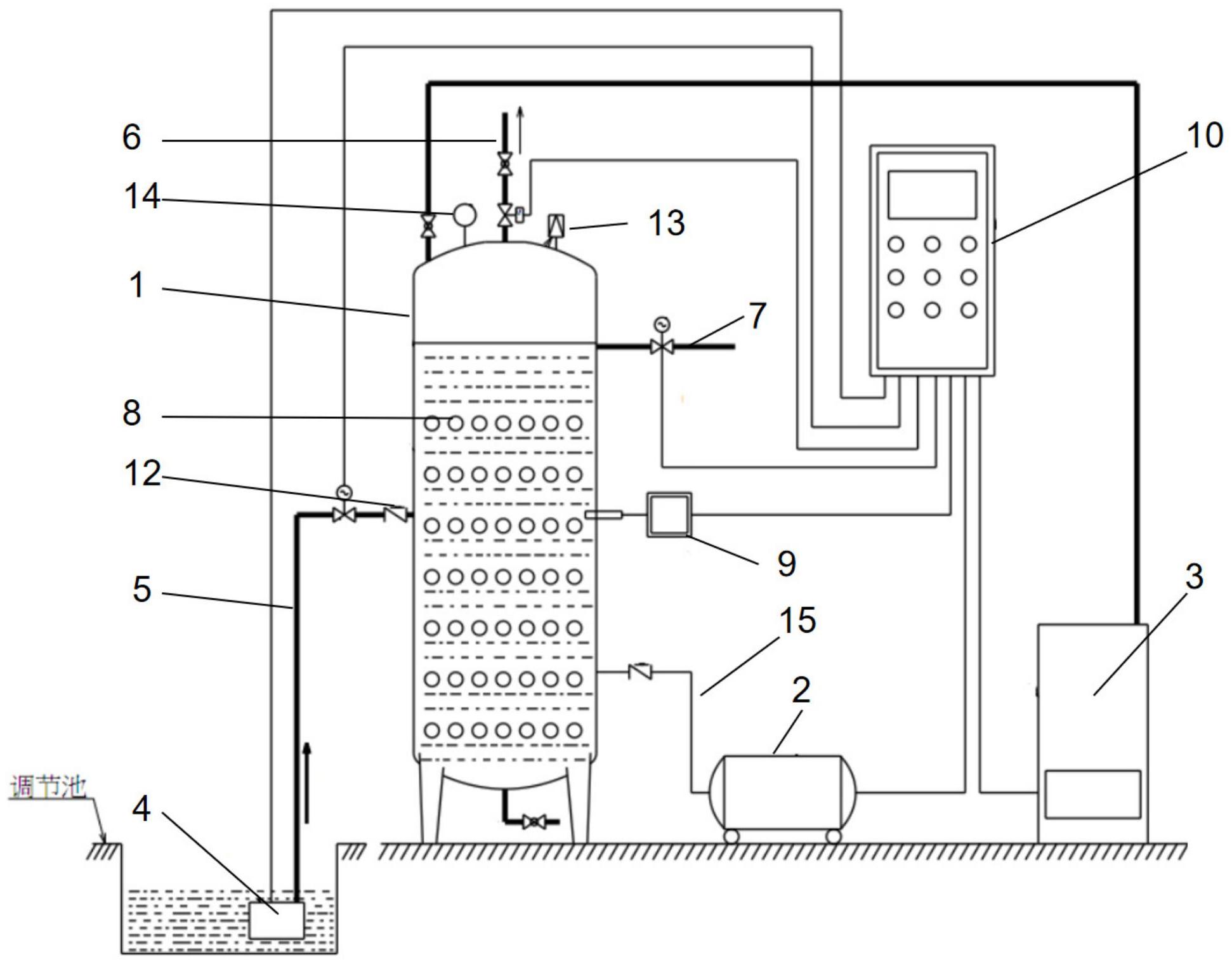

本发明提供了一种低压污水处理反应装置，包括低压反应罐、空压机、真空机以及提升泵，空压机通过气管连接于低压反应罐的下部，提升泵通过进水管连接于低压反应罐上；真空机通过管路连接于低压反应罐的上部；低压反应罐顶部设有排气管；低压反应罐的上部设有排水管。
优选地，低压反应罐内设有多层生物填料。进水管上设有止回阀；低压反应罐顶部设有泄压阀。
优选地，低压反应罐的底部设有排污管，排污管、排水管、排气管和管路上设有球阀。还包括溶氧仪，溶氧仪设于低压反应罐中部。还包括智能控制柜，提升泵、空压机、真空机以及溶氧仪与智能控制柜电性连接。
优选地，低压反应罐内设有多圈环形管，相邻两圈环形管之间通过连接管连通，其一环形管通过气管与空压机连通；生物填料沿水平面竖直设于环形管之间。
优选地，低压反应罐内还设有浮沫清理机构，浮沫清理机构包括转管、导流管、抽吸管以及传动组件，转管转动设于低压反应罐内，转管与外部棑沫管同轴转动连接；导流管与转管端部连接，抽吸管为多根，多根抽吸管设于导流管上；传动组件设于低压反应罐内，泄压阀通过泄压管延伸至低压反应罐内，泄压管上设有气动叶轮，气动叶轮通过主动齿轮与传动组件连接。传动组件包括从动齿轮、传动齿轮以及环形齿轮，环形齿轮固定连接于转管上，从动齿轮与主动齿轮啮合传动，传动齿轮与从动齿轮啮合传动，环形齿轮与传动齿轮啮合传动。
相对现有技术，具有以下有益效果：
本发明提供了一种低压污水处理反应装置，包括低压反应罐、空压机、真空泵、泄压阀、安全阀、控制阀、在线溶氧仪、压力表以及生物填料，污水从低压反应罐上部间歇性进水，中部出水，在低压状态下经过生物降解、吹脱等反应处理后总氮稳定达到10mg/L；本发明适用于水质变化大的污水处理，处理周期短、出水效果好、运行稳定、占地小。
（发明人：柏斌;李晓翠;魏亚婷）
