公布日：2023.03.28
申请日：2022.12.30
分类号：C02F11/00(2006.01)I;C02F11/12(2019.01)I
摘要
本发明公开了一种土地整治用污泥处理机及其使用方法，包括框体，所述框体的内部开设有空腔，所述框体左侧的顶部设置有两个电机，两个电机的输出端均固定连接有搅拌叶，两个搅拌叶的右侧均转动连接有支撑圆盘。该发明，通过设置框体、空腔、电机、搅拌叶、支撑圆盘、出料装置和振动装置等结构部件，出料装置能够将除臭剂喷洒至污泥的表面，从而会减少臭味，两个搅拌叶可以通过两个电机对污泥搅拌，振动装置会将斜板表面的污泥振动，向下掉落的同时会通过进料口掉落至传输带上，使传输带将加工的污泥向左输送过程受到离子除臭机和烘干机的加工，最后掉落至料车内部，具备更好的对污泥进行净化加工的优点。
权利要求书

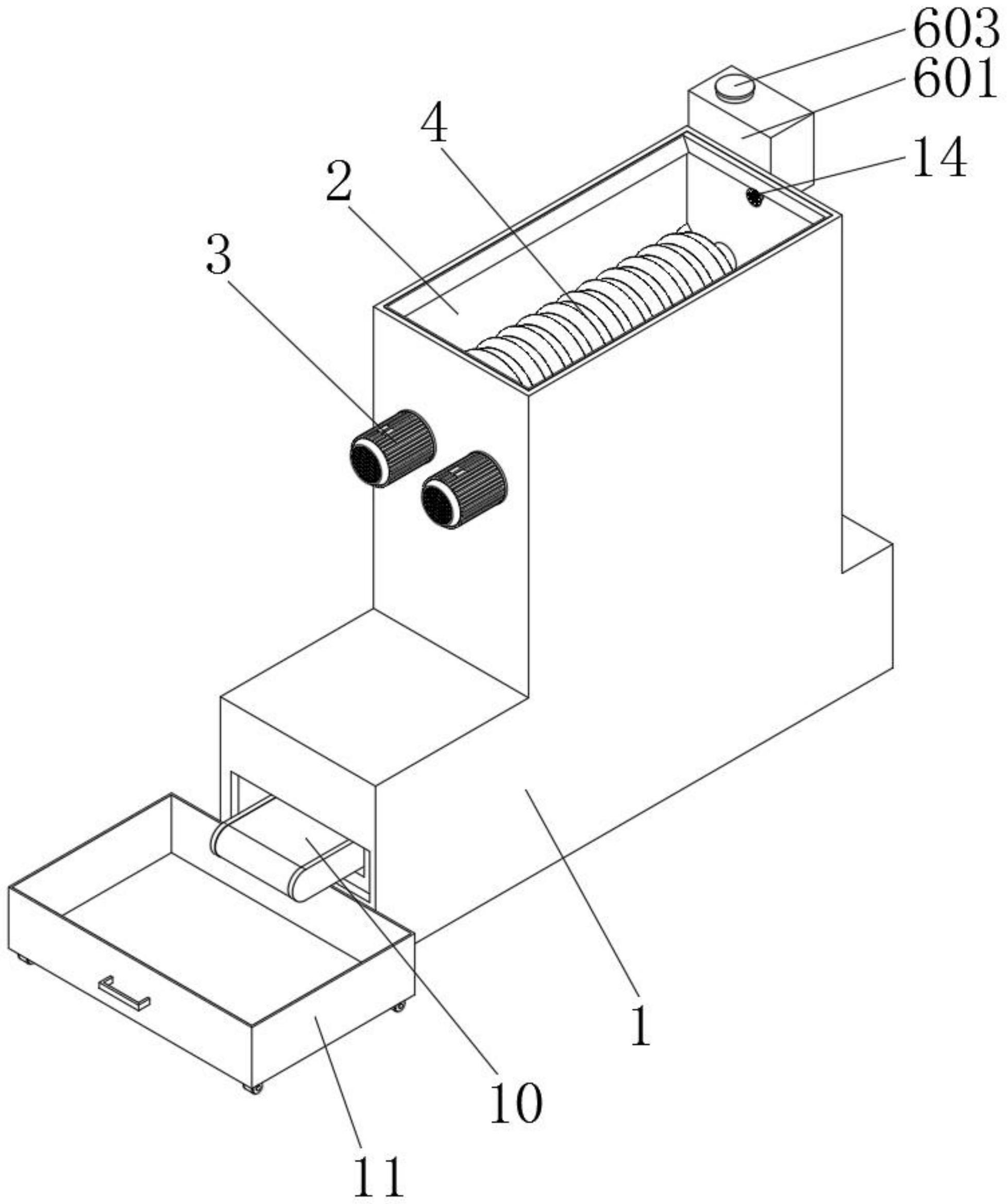

1.一种土地整治用污泥处理机，包括框体(1)，所述框体(1)的内部开设有空腔(2)，其特征在于：所述框体(1)左侧的顶部设置有两个电机(3)，两个电机(3)的输出端均固定连接有搅拌叶(4)，两个搅拌叶(4)的右侧均转动连接有支撑圆盘(5)，两个支撑圆盘(5)的右侧均与空腔(2)内壁的右侧固定连接，所述框体(1)右侧的顶部设置有出料装置(6)，所述空腔(2)的内部设置有振动装置(7)，所述空腔(2)内壁的底部分别固定连接有离子除臭机(8)和烘干机(9)，所述空腔(2)内壁的底部设置有传输带(10)。
2.如权利要求1所述的一种土地整治用污泥处理机，其特征在于：所述出料装置(6)包括药箱(601)，所述药箱(601)内部的后侧开设有药槽(602)，所述药箱(601)的顶部螺纹连接有顶盖(603)，所述药箱(601)内部的前侧设置有抽水泵(604)，所述抽水泵(604)的后侧固定连通有吸水管(605)且贯穿延伸至药槽(602)的内部，所述抽水泵(604)的左侧固定连通有出料管(606)且贯穿延伸至空腔(2)的内部。
3.如权利要求1所述的一种土地整治用污泥处理机，其特征在于：所述振动装置(7)包括壳体(701)，所述壳体(701)的左侧与空腔(2)内壁的左侧固定连接，所述壳体(701)的内部固定连接有两个振动电机(702)，两个振动电机(702)的顶部均固定连接有振动弹簧(703)，两个振动弹簧(703)的顶部固定连接有斜板(704)，所述斜板(704)顶部的前侧和后侧均固定连接有防料块(705)。
4.如权利要求1所述的一种土地整治用污泥处理机，其特征在于：所述空腔(2)的内部滑动连接有过滤网(12)，所述过滤网(12)的右侧固定连接有把手(13)，所述过滤网(12)的四周与空腔(2)的内部紧密接触。
5.如权利要求1所述的一种土地整治用污泥处理机，其特征在于：所述传输带(10)的左侧依次贯穿离子除臭机(8)、烘干机(9)和框体(1)且延伸至框体(1)外侧，所述传输带(10)底部的左侧配合使用有料车(11)。6.如权利要求2所述的一种土地整治用污泥处理机，其特征在于：所述出料管(606)的左侧固定连通有喷头(14)，所述喷头(14)的内部开设有通孔(15)，所述通孔(15)的数量为多个且均匀分布于喷头(14)的内部。
7.如权利要求3所述的一种土地整治用污泥处理机，其特征在于：所述斜板(704)底部的右侧配合使用有进料口(16)，所述进料口(16)的右侧与空腔(2)内壁的右侧固定连接。
8.如权利要求3所述的一种土地整治用污泥处理机，其特征在于：所述斜板(704)的底部固定连接有三个控制块(17)，三个控制块(17)的内部均配合使用有圆柱(18)，三个圆柱(18)的前侧和后侧均分别与空腔(2)内壁的前侧和后侧固定连接。
9.如权利要求1至8所述的一种土地整治用污泥处理机的使用方法，其特征在于：方法包括如下步骤：第一步：打开药箱(601)的顶盖(603)，将除臭剂倒入药槽(602)的内部，再启动抽水泵(604)，抽水泵(604)会通过吸水管(605)吸出的药液从出料管(606)排出，使药液通过喷头(14)内部的多个通孔(15)喷射出；第二步：启动两个电机(3)，使两个电机(3)带动两个搅拌叶(4)进行旋转，再将需要处理的污泥倒入框体(1)内部的空腔(2)，使两个搅拌叶(4)对污泥进行搅拌成小颗粒，在搅拌的过程中，除臭剂药液会喷射至污泥的表面上，从而减少污泥的臭味，在搅拌的过程中，小颗粒污泥会通过过滤网(12)掉落至斜板(704)上，污泥内较大的石头等物体会停留在过滤网(12)，起到两个振动电机(702)，两个振动电机(702)会带动两个振动弹簧(703)并使斜板(704)进行振动，使粉碎后的污泥通过振动向下掉落，使粉碎后的污泥从进料口(16)掉落至传输带(10)上，三个控制块(17)和三个圆柱(18)的配合使用，能够控制斜板(704)的振动范围；第三步：运行传输带(10)，传输带(10)会带动粉碎后的污泥向左方向运输，从而依次通过离子除臭机(8)减少臭味，实现二次除臭，通过烘干机(9)会减少内部水分，运输至左侧会使加工后的污泥掉落至料车(11)的内部，从而可以拉动料车(11)运输加工后的污泥，再拉动把手(13)带动过滤网(12)向右移动，从而可以对过滤网(12)上残留的物体进行清理。
发明内容
针对现有技术存在的问题，本发明提供了一种土地整治用污泥处理机及其使用方法，具备更好的对污泥进行净化加工的优点，解决了现有污泥含有大量的有机物、各种病原体及其他有害物质，若不进行稳定化处理，成为二次污染源，导致环境污染和病菌传播的问题。
本发明是这样实现的，一种土地整治用污泥处理机及其使用方法，包括框体，所述框体的内部开设有空腔，所述框体左侧的顶部设置有两个电机，两个电机的输出端均固定连接有搅拌叶，两个搅拌叶的右侧均转动连接有支撑圆盘，两个支撑圆盘的右侧均与空腔内壁的右侧固定连接，所述框体右侧的顶部设置有出料装置，所述空腔的内部设置有振动装置，所述空腔内壁的底部分别固定连接有离子除臭机和烘干机，所述空腔内壁的底部设置有传输带。
作为本发明优选的，所述出料装置包括药箱，所述药箱内部的后侧开设有药槽，所述药箱的顶部螺纹连接有顶盖，所述药箱内部的前侧设置有抽水泵，所述抽水泵的后侧固定连通有吸水管且贯穿延伸至药槽的内部，所述抽水泵的左侧固定连通有出料管且贯穿延伸至空腔的内部。
作为本发明优选的，所述振动装置包括壳体，所述壳体的左侧与空腔内壁的左侧固定连接，所述壳体的内部固定连接有两个振动电机，两个振动电机的顶部均固定连接有振动弹簧，两个振动弹簧的顶部固定连接有斜板，所述斜板顶部的前侧和后侧均固定连接有防料块。
作为本发明优选的，所述空腔的内部滑动连接有过滤网，所述过滤网的右侧固定连接有把手，所述过滤网的四周与空腔的内部紧密接触。
作为本发明优选的，所述传输带的左侧依次贯穿离子除臭机、烘干机和框体且延伸至框体外侧，所述传输带底部的左侧配合使用有料车。
作为本发明优选的，所述出料管的左侧固定连通有喷头，所述喷头的内部开设有通孔，所述通孔的数量为多个且均匀分布于喷头的内部。
所述斜板底部的右侧配合使用有进料口，所述进料口的右侧与空腔内壁的右侧固定连接。
作为本发明优选的，所述斜板的底部固定连接有三个控制块，三个控制块的内部均配合使用有圆柱，三个圆柱的前侧和后侧均分别与空腔内壁的前侧和后侧固定连接。
作为本发明优选的，方法包括如下步骤：第一步：打开药箱的顶盖，将除臭剂倒入药槽的内部，再启动抽水泵，抽水泵会通过吸水管吸出的药液从出料管排出，使药液通过喷头内部的多个通孔喷射出；
第二步：启动两个电机，使两个电机带动两个搅拌叶进行旋转，再将需要处理的污泥倒入框体内部的空腔，使两个搅拌叶对污泥进行搅拌成小颗粒，在搅拌的过程中，除臭剂药液会喷射至污泥的表面上，从而减少污泥的臭味，在搅拌的过程中，小颗粒污泥会通过过滤网掉落至斜板上，污泥内较大的石头等物体会停留在过滤网，起到两个振动电机，两个振动电机会带动两个振动弹簧并使斜板进行振动，使粉碎后的污泥通过振动向下掉落，使粉碎后的污泥从进料口掉落至传输带上，三个控制块和三个圆柱的配合使用，能够控制斜板的振动范围；
第三步：运行传输带，传输带会带动粉碎后的污泥向左方向运输，从而依次通过离子除臭机减少臭味，实现二次除臭，通过烘干机会减少内部水分，运输至左侧会使加工后的污泥掉落至料车的内部，从而可以拉动料车运输加工后的污泥，再拉动把手带动过滤网向右移动，从而可以对过滤网上残留的物体进行清理。
与现有技术相比，本发明的有益效果如下：
1、本发明通过设置框体、空腔、电机、搅拌叶、支撑圆盘、出料装置和振动装置等结构部件，出料装置能够将除臭剂喷洒至污泥的表面，从而会减少臭味，两个搅拌叶可以通过两个电机对污泥搅拌，振动装置会将斜板表面的污泥振动，向下掉落的同时会通过进料口掉落至传输带上，使传输带将加工的污泥向左输送过程受到离子除臭机和烘干机的加工，最后掉落至料车内部，具备更好的对污泥进行净化加工的优点。
2、本发明通过设置出料装置，抽水泵会通过吸水管吸出的药液从出料管排出，使药液通过喷头内部的多个通孔向框体的内部喷洒，从而可以喷射至污泥的表面进行除臭味。
3、本发明通过设置振动装置，两个振动电机和两个振动弹簧的使用，可以将斜板的表面的污泥振动且向下移动，从而污泥停留在斜板的表面。
4、本发明通过设置过滤网和把手，污泥内较大的石头等物体会停留在过滤网，从而避免加工出的污泥内部有其他物体。
5、本发明通过设置除臭机、烘干机和料车，除臭机能够对污泥散发的臭味去除，烘干机可以将污泥内的水分烘干，料车能够对加工后的污泥收集。
6、本发明通过喷头和多个通孔，药液通过喷头内部多个通孔喷出，可以使喷洒效果更好，能够更好的喷射至污泥的表面。
7、本发明通过设置进料口，可以将斜板表面的污泥通过进料口掉落至传输带的表面上，将粉碎后的污泥更好的全部掉落至传动带表面。
8、本发明通过设置三个控制块和三个圆柱，三个控制块和三个圆柱能够控制斜板在空腔内部的振动范围，使斜板的使用效果更好。
（发明人：杨乐;周扬;来彦明）
