公布日：2023.11.24
申请日：2023.08.08
分类号：C02F1/44(2023.01)I
摘要
本发明属于陶瓷膜领域，具体的说是一种污水再生陶瓷膜装置，包括机体；所述机体的底端固接有多组安装盖；所述机体的底端设置有支撑板；所述支撑板的内侧设置有多组过滤筒；所述过滤筒与所述支撑板的连接方式为滑动连接；所述安装盖的内侧对称开设有两组滑槽；所述滑槽的内侧固接有伸缩杆；所述伸缩杆的中部套合连接有复位弹簧；所述复位弹簧的端部固接有挤压块；所述挤压块的侧壁对称固接有两组连接杆；所述连接杆的端部固接有拉手；通过设置的挤压块结构，通过该设计不仅操作简单方便，而且能够对多个过滤筒进行同时安装与拆卸，无需挨个转动进行安装与拆卸，降低了使用者的工作量，从而便于使用者进行使用。
权利要求书

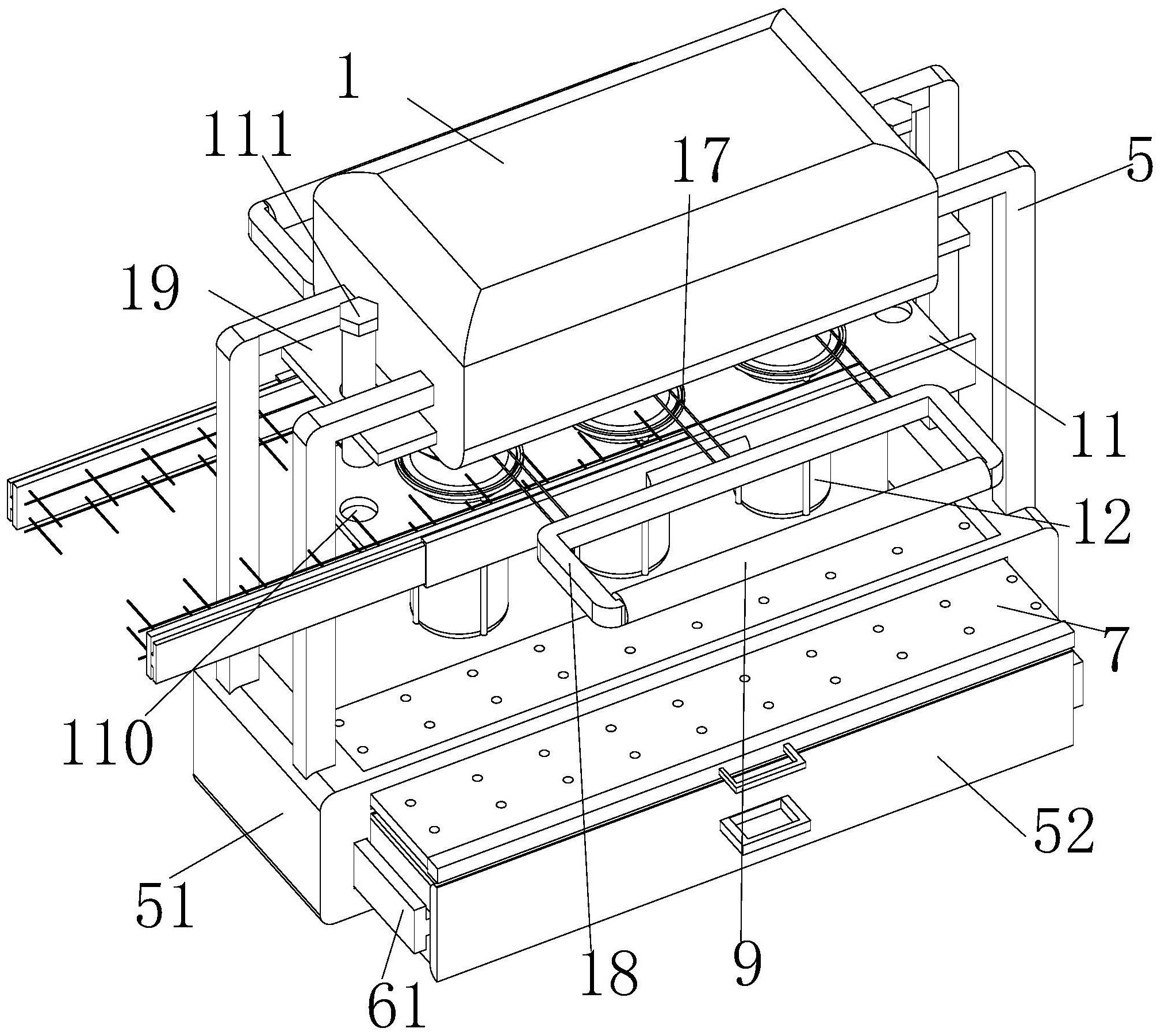

1.一种污水再生陶瓷膜装置，包括机体(1)；其特征在于：所述机体(1)的底端固接有多组安装盖(10)；所述机体(1)的底端设置有支撑板(11)；所述支撑板(11)的内侧设置有多组过滤筒(12)；所述过滤筒(12)与所述支撑板(11)的连接方式为滑动连接；所述安装盖(10)的内侧对称开设有两组滑槽(13)；所述滑槽(13)的内侧固接有伸缩杆(14)；所述伸缩杆(14)的中部套合连接有复位弹簧(15)；所述复位弹簧(15)的端部固接有挤压块(16)；所述挤压块(16)的侧壁对称固接有两组连接杆(17)；所述连接杆(17)的端部固接有拉手(18)；所述机体(1)的两侧对称固接有两组安装板(19)；所述安装板(19)的侧壁开设有安装孔(110)；所述安装孔(110)贯穿于所述安装板(19)的表面；所述安装孔(110)还设置在所述支撑板(11)的表面；所述安装孔(110)的内侧转动设置有固定栓(111)。
2.根据权利要求1所述的一种污水再生陶瓷膜装置，其特征在于：所述过滤筒(12)的顶端开设有插槽(2)；所述插槽(2)的内侧固接有第一磁环(21)；所述安装盖(10)的底端固接有第二磁环(22)；所述第二磁环(22)与所述第一磁环(21)的连接方式为磁性连接。
3.根据权利要求2所述的一种污水再生陶瓷膜装置，其特征在于：所述支撑板(11)的侧壁固接有支架(3)；所述支架(3)的侧壁固接有固定板(31)；所述固定板(31)的侧壁设置有连接板(32)；所述连接板(32)的侧壁固接有多组清洁刷(33)。
4.根据权利要求3所述的一种污水再生陶瓷膜装置，其特征在于：所述固定板(31)的侧壁开设有限位槽(41)；所述连接板(32)的侧壁固接有限位块(4)；所述限位块(4)与所述限位槽(41)的连接方式为滑动连接。
5.根据权利要求4所述的一种污水再生陶瓷膜装置，其特征在于：所述机体(1)的两侧对称固接有两组固定架(5)；所述固定架(5)的侧壁固接有支撑盒(51)；所述支撑盒(51)的内侧滑动设置有收集盒(52)。
6.根据权利要求5所述的一种污水再生陶瓷膜装置，其特征在于：所述支撑盒(51)的侧壁对称开设有两组安装槽(6)；所述收集盒(52)的侧壁对称固接有两组安装块(61)；所述安装块(61)与所述安装槽(6)的连接方式为滑动连接。
7.根据权利要求6所述的一种污水再生陶瓷膜装置，其特征在于：所述支撑盒(51)的侧壁设置有过滤板(7)；所述过滤板(7)与所述支撑盒(51)的连接方式为滑动连接。
8.根据权利要求7所述的一种污水再生陶瓷膜装置，其特征在于：所述清洁刷(33)的表面固接有连接绳(8)；所述连接绳(8)贯穿于所述清洁刷(33)的表面。
发明内容
为了弥补现有技术的不足，解决背景技术中所提出的至少一个技术问题。
本发明解决其技术问题所采用的技术方案是：本发明所述的一种污水再生陶瓷膜装置，包括机体；所述机体的底端固接有多组安装盖；所述机体的底端设置有支撑板；所述支撑板的内侧设置有多组过滤筒；所述过滤筒与所述支撑板的连接方式为滑动连接；所述安装盖的内侧对称开设有两组滑槽；所述滑槽的内侧固接有伸缩杆；所述伸缩杆的中部套合连接有复位弹簧；所述复位弹簧的端部固接有挤压块；所述挤压块的侧壁对称固接有两组连接杆；所述连接杆的端部固接有拉手；所述机体的两侧对称固接有两组安装板；所述安装板的侧壁开设有安装孔；所述安装孔贯穿于所述安装板的表面；所述安装孔还设置在所述支撑板的表面；所述安装孔的内侧转动设置有固定栓；通过该设计能够对多个过滤筒进行同时安装与拆卸，无需挨个转动进行安装与拆卸，降低了使用者的工作量。
优选的，所述过滤筒的顶端开设有插槽；所述插槽的内侧固接有第一磁环；所述安装盖的底端固接有第二磁环；所述第二磁环与所述第一磁环的连接方式为磁性连接；通过该设计当工作人员将过滤筒插入安装盖中进行安装时，能够起到快速定位的作用。
优选的，所述支撑板的侧壁固接有支架；所述支架的侧壁固接有固定板；所述固定板的侧壁设置有连接板；所述连接板的侧壁固接有多组清洁刷；通过该设计当对过滤筒进行安装与拆卸时，能够对过滤筒表面进行清理。
优选的，所述固定板的侧壁开设有限位槽；所述连接板的侧壁固接有限位块；所述限位块与所述限位槽的连接方式为滑动连接；通过该设计便于工作人员对清洁刷进行安装与拆卸。
优选的，所述机体的两侧对称固接有两组固定架；所述固定架的侧壁固接有支撑盒；所述支撑盒的内侧滑动设置有收集盒；通过该设计能够对拆卸过滤筒时滴落的水源进行收集。
优选的，所述支撑盒的侧壁对称开设有两组安装槽；所述收集盒的侧壁对称固接有两组安装块；所述安装块与所述安装槽的连接方式为滑动连接；通过该设计便于工作人员将收集盒取出。
优选的，所述支撑盒的侧壁设置有过滤板；所述过滤板与所述支撑盒的连接方式为滑动连接；通过该设计能够对收集的水源进行过滤。
优选的，所述清洁刷的表面固接有连接绳；所述连接绳贯穿于所述清洁刷的表面；通过该设计能够使清洁刷清理的更加集中。
本发明的有益效果如下：
1.本发明所述的一种污水再生陶瓷膜装置，通过设置的挤压块结构，通过该设计不仅操作简单方便，而且能够对多个过滤筒进行同时安装与拆卸，无需挨个转动进行安装与拆卸，降低了使用者的工作量，从而便于使用者进行使用。
2.本发明所述的一种污水再生陶瓷膜装置，通过设置的第一磁环结构，通过该设计当工作人员将过滤筒插入安装盖中进行安装时，能够起到快速定位的作用，从而便于工作人员将过滤筒插入安装盖中进行安装。
（发明人：王宗葳;王若冰;刘銮;郭钊搏;王泽元;王英;马文明;饶杰）
