公布日：2023.11.21
申请日：2023.10.09
分类号：C02F1/00(2023.01)I;C02F1/52(2023.01)I;B01D29/03(2006.01)I;B01D29/96(2006.01)I;B01D21/06(2006.01)I;B01D21/24(2006.01)I;B01D29/68(2006.01)I;B01F35
/80(2022.01)I;B01F101/00(2022.01)N
摘要
本发明涉及自洁型一体化污水净化处理设备技术领域，公开了一种自洁型一体化污水净化处理设备，包括沉淀桶，所述沉淀桶的一侧固定连接有第三套筒，所述第三套筒圆周外表面的上下均开设有第三连接孔，所述第三套筒的圆周外表面上活动套接有第三齿轮，所述第三齿轮的圆周外表面下侧开设有第二连接孔，所述第三齿轮圆周外表面上活动套接有第一套筒，所述第一套筒的圆周外表面上下两侧均开设有第一连接孔，所述第一套筒的一侧固定连接着第三套筒。本发明所述的一种自洁型自洁型一体化污水净化处理设备及工作方法方便了污水处理设备进行自我清洁，方便了方便定量投放药品进行污水沉淀，方便了对过滤网进行维修更换。
权利要求书

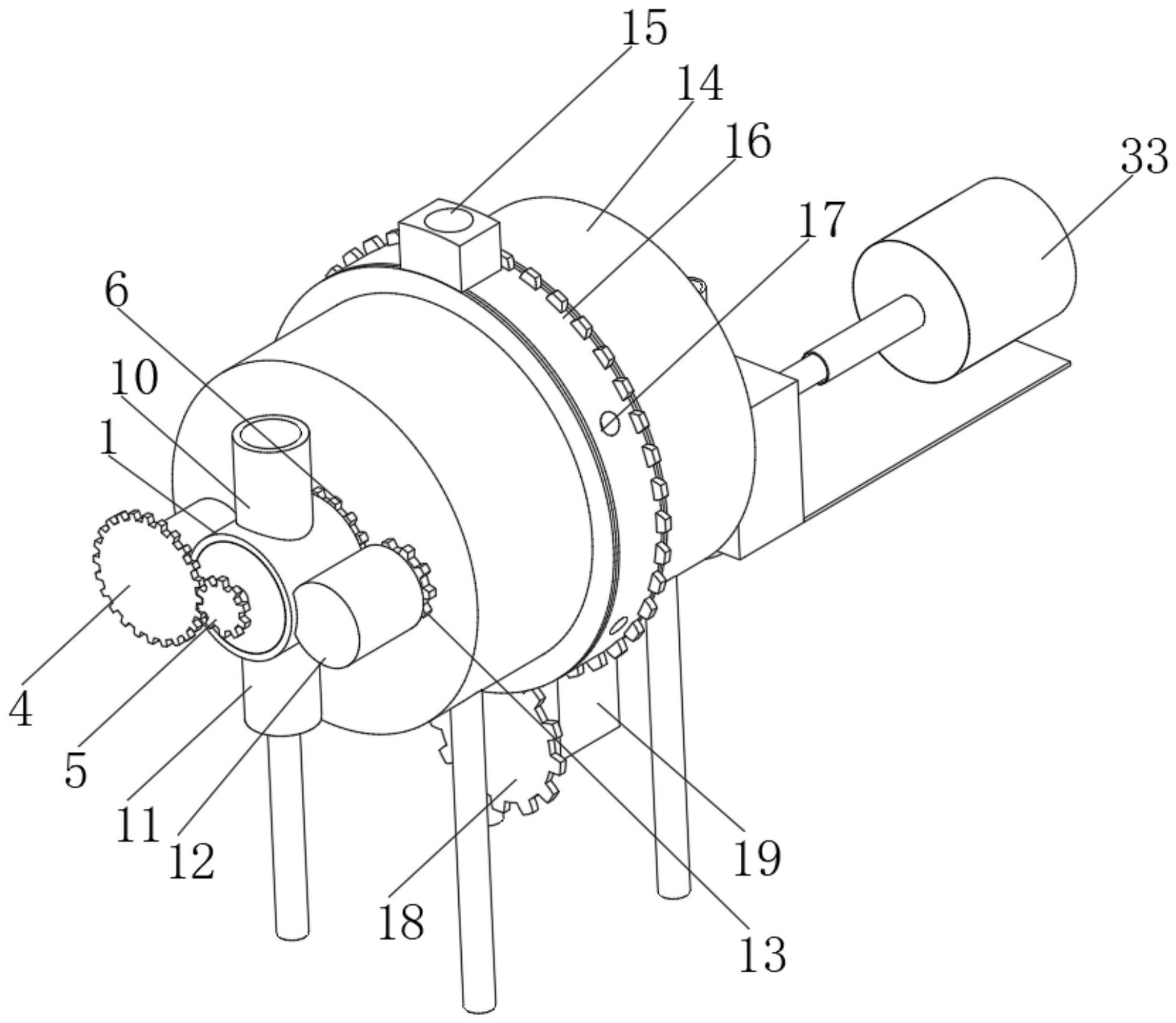

1.一种自洁型一体化污水净化处理设备，其特征在于：包括沉淀桶(14)，所述沉淀桶(14)的一侧固定连接有第三套筒(8)，所述第三套筒(8)圆周外表面的上下均开设有第三连接孔(9)，所述第三套筒(8)的圆周外表面上活动套接有第三齿轮(6)，所述第三齿轮(6)的圆周外表面下侧开设有第二连接孔(7)，所述第三齿轮(6)圆周外表面上活动套接有第一套筒(1)，所述第一套筒(1)的圆周外表面上下两侧均开设有第一连接孔(2)，所述第一套筒(1)的一侧固定连接着第三套筒(8)，所述第一套筒(1)的圆周外表面一侧固定连接有第二电机(12)，所述第二电机(12)的一侧活动连接有第四齿轮(13)，所述第四齿轮(13)的一侧齿接着第三齿轮(6)，所述第一套筒(1)的圆周外表面上方在第一连接孔(2)外侧固定连接有进水管(10)，所述所述第一套筒(1)的圆周外表面下方在第一连接孔(2)外侧固定连接有出水管(11)。
2.根据权利要求1所述的一种自洁型一体化污水净化处理设备，其特征在于：所述第三套筒(8)的外侧开设有第一安装孔，所述第一安装孔内活动有第一传动杆，所述第一传动杆的外侧一端固定连接有第二齿轮(5)，所述第一套筒(1)的圆周外表面上的一侧固定连接有第一电机(3)，所述第一电机(3)的一侧活动连接有第一齿轮(4)，所述第一齿轮(4)的一侧齿接着第二齿轮(5)。
3.根据权利要求2所述的一种自洁型一体化污水净化处理设备，其特征在于：所述第一传动杆在的沉淀桶(14)内部一端固定连接有刮板(22)，所述刮板(22)的外侧抵接着沉淀桶(14)的内壁，所述刮板(22)的两侧内部均等距固定连接有两个搅拌板(23)。
4.根据权利要求3所述的一种自洁型一体化污水净化处理设备，其特征在于：所述沉淀桶(14)的圆周外表面上等距固定连接有两个限位板(25)，两个所述限位板(25)中间抵接有第五齿轮(16)，且所述第五齿轮(16)抵接着沉淀桶(14)的外壁，所述第五齿轮(16)的圆周外表上等距开设有若干第一通过槽(17)，一个所述限位板(25)的上方固定连接有存药盒(15)，所述存药盒(15)的下方开设有出药孔，且所述出药孔与邻近的第一通过槽(17)圆心对齐，所述沉淀桶(14)的外壁上在两个限位板(25)中间开设有第二通过槽(20)，且所述第二通过槽(20)与邻近的第一通过槽(17)圆心对齐，所述沉淀桶(14)的外壁下方等距固定连接有四个支腿(26)，所述第五齿轮(16)的下方齿接有第六齿轮(18)，所述第六齿轮(18)的一侧固定连接有第三电机(19)，所述第三电机(19)的一侧固定连接着沉淀桶(14)。
5.根据权利要求4所述的一种自洁型一体化污水净化处理设备，其特征在于：所述沉淀桶(14)的一侧开设有第二安装孔，所述第二安装孔内穿过有第二传动杆，所述第二传动杆的外侧固定连接有第四电机(27)，所所述第四电机(27)的上方固定连接有第一安装板，所述第一安装板的一侧固定连接着沉淀桶(14)，所述第二传动杆的内侧固定连接有密封板(24)，所述密封板(24)的一侧抵接着刮板(22)。
6.根据权利要求5所述的一种自洁型一体化污水净化处理设备，其特征在于：所述密封板(24)的一侧下方开设有密封孔，所述沉淀桶(14)的一侧开设有固定孔，且所述密封孔与固定孔大小相同圆心对应，所述沉淀桶(14)的一侧在固定孔的外侧固定连接有连接筒。
7.根据权利要求6所述的一种自洁型一体化污水净化处理设备，其特征在于：所述连接筒的一侧固定连接有分流盒(28)，所述分流盒(28)的上方固定连接有反冲管(29)，所述反冲管(29)的中间固定连接有阀门(30)，所述分流盒(28)的下方固定连接有排液管(31)，所述排液管(31)的下端活动套接有盖板(32)。
8.根据权利要求7所述的一种自洁型一体化污水净化处理设备，其特征在于：所述分流盒(28)的一侧开设有第三安装孔，所述第三安装孔内活动抵接有堵板(34)，所述堵板(34)中间固定套接有电动推杆(33)，所述电动推杆(33)的外侧下方固定连接有第二安装板，所述第二安装板的一侧固定连接着分流盒(28)。
9.根据权利要求8所述的一种自洁型一体化污水净化处理设备，其特征在于：所述电动推杆(33)的一端开设有固定槽，所述固定槽内活动抵接有卡板(37)，所述卡板(37)的一侧固定连接有过滤板(35)，所述过滤板(35)抵接着连接筒的内壁，所述过滤板(35)的一侧固定连接有第三安装板，所述第三安装板的下方固定连接有弹簧(38)，所述弹簧(38)的外侧活动套接有安装筒，所述安装筒的一侧固定连接着第三安装板，所述弹簧(38)的下端固定连接有卡杆(39)，所述卡杆(39)上固定套接有把手(40)，所述卡板(37)上开设有第一限位孔，所述电动推杆(33)的一侧开设有第二限位孔，所述卡杆(39)穿过第一限位孔和第二限位孔。
10.一种自洁型一体化污水净化处理设备的使用方法，其特征在于：采用如权利要求1-9任意所述的一种自洁型一体化污水净化处理设备，具体使用步骤如下：S1、在使用时，将支腿(26)放置在水平平面上，启动第二电机(12)，第二电机(12)通过第四齿轮(13)带动第三齿轮(6)旋转，直至第三齿轮(6)转动至带动第二连接孔(7)与上方的第一连接孔(2)和第三连接孔(9)对齐，从进水管(10)注入污水，污水经过第一连接孔(2)、第二连接孔(7)和第三连接孔(9)进入第三套筒(8)内，污水从第三套筒(8)进入沉淀桶(14)，启动第三电机(19)，第三电机(19)通过第六齿轮(18)带动第五齿轮(16)旋转，在存药盒(15)内加入药品，在第五齿轮(16)匀速转动的过程中，当第五齿轮(16)上的第一通过槽(17)与第二通过槽(20)和出药孔对齐时，存药盒(15)内的药品即可经过第一通过槽(17)与第二通过槽(20)和出药孔进入沉淀桶(14)，启动第四电机(27)，第四电机(27)通过第二传动杆带动密封板(24)旋转，直至密封板(24)上的密封孔不再与固定孔对齐，此时污水停留在沉淀桶(14)内经过药品处理进行沉淀；S2、当污水处理沉淀完毕后，启动第四电机(27)，第四电机(27)通过第二传动杆带动密封板(24)旋转，直至密封板(24)上的密封孔与固定孔对齐，此时沉淀桶(14)内污水经过密封孔和固定孔进入连接筒，污水经过过滤板(35)过滤后进入分流盒(28)，打开盖板(32)，污水经过排液管(31)排出；S3、当需要污水处理设备进行内部自洁时，打开阀门(30)，从反冲管(29)注水，水流通过分流盒(28)进入连接筒对过滤板(35)上的污物进行反冲，水流经过连接筒进入沉淀桶(14)内，启动第一电机(3)，第一电机(3)通过第一齿轮(4)带动第二齿轮(5)旋转，第二齿轮(5)通过第一传动杆带动刮板(22)旋转，刮板(22)对沉淀桶(14)内壁内壁和密封板(24)上的沉淀污物进行刮除，水流带动被刮除的沉淀污物进入第三套筒(8)，然后水流经过第一连接孔(2)、第二连接孔(7)和第三连接孔(9)从出水管(11)排出并将污物排出，此时污水处理设备的内部实现自我清洁；S4、当需要对过滤网进行维修更换时，启动电动推杆(33)，直至电动推杆(33)通过卡杆(39)带动过滤板(35)离开连接筒和分流盒(28)，向上推动把手(40)，直至把手(40)带动卡杆(39)远离卡板(37)，此时即可取下过滤板(35)，反向操作即可安装过滤板(35)。
发明内容
本发明的主要目的在于提供一种自洁型自洁型一体化污水净化处理设备及工作方法，解决了现有的自洁型一体化污水净化处理设备不方便进行内部清洁，影响设备处理污水效率，现有的自洁型一体化污水净化处理设备不方便定量投放药品进行污水沉淀，现有的自洁型一体化污水净化处理设备的过滤网不方便进行更换的问题。
为实现上述目的，本发明采取的技术方案为：
一种自洁型一体化污水净化处理设备，包括沉淀桶，所述沉淀桶的一侧固定连接有第三套筒，所述第三套筒圆周外表面的上下均开设有第三连接孔，所述第三套筒的圆周外表面上活动套接有第三齿轮，所述第三齿轮的圆周外表面下侧开设有第二连接孔，所述第三齿轮圆周外表面上活动套接有第一套筒，所述第一套筒的圆周外表面上下两侧均开设有第一连接孔，所述第一套筒的一侧固定连接着第三套筒，所述第一套筒的圆周外表面一侧固定连接有第二电机，所述第二电机的一侧活动连接有第四齿轮，所述第四齿轮的一侧齿接着第三齿轮，所述第一套筒的圆周外表面上方在第一连接孔外侧固定连接有进水管，所述所述第一套筒的圆周外表面下方在第一连接孔外侧固定连接有出水管。
进一步的，所述第三套筒的外侧开设有第一安装孔，所述第一安装孔内活动有第一传动杆，所述第一传动杆的外侧一端固定连接有第二齿轮，所述第一套筒的圆周外表面上的一侧固定连接有第一电机，所述第一电机的一侧活动连接有第一齿轮，所述第一齿轮的一侧齿接着第二齿轮。
进一步的，所述第一传动杆在的沉淀桶内部一端固定连接有刮板，所述刮板的外侧抵接着沉淀桶的内壁，所述刮板的两侧内部均等距固定连接有两个搅拌板。
进一步的，所述沉淀桶的圆周外表面上等距固定连接有两个限位板，两个所述限位板中间抵接有第五齿轮，且所述第五齿轮抵接着沉淀桶的外壁，所述第五齿轮的圆周外表上等距开设有若干第一通过槽，一个所述限位板的上方固定连接有存药盒，所述存药盒的下方开设有出药孔，且所述出药孔与邻近的第一通过槽圆心对齐，所述沉淀桶的外壁上在两个限位板中间开设有第二通过槽，且所述第二通过槽与邻近的第一通过槽圆心对齐，所述沉淀桶的外壁下方等距固定连接有四个支腿，所述第五齿轮的下方齿接有第六齿轮，所述第六齿轮的一侧固定连接有第三电机，所述第三电机的一侧固定连接着沉淀桶。
进一步的，所述沉淀桶的一侧开设有第二安装孔，所述第二安装孔内穿过有第二传动杆，所述第二传动杆的外侧固定连接有第四电机，所所述第四电机的上方固定连接有第一安装板，所述第一安装板的一侧固定连接着沉淀桶，所述第二传动杆的内侧固定连接有密封板，所述密封板的一侧抵接着刮板。
进一步的，所述密封板的一侧下方开设有密封孔，所述沉淀桶的一侧开设有固定孔，且所述密封孔与固定孔大小相同圆心对应，所述沉淀桶的一侧在固定孔的外侧固定连接有连接筒。
进一步的，所述连接筒的一侧固定连接有分流盒，所述分流盒的上方固定连接有反冲管，所述反冲管的中间固定连接有阀门，所述分流盒的下方固定连接有排液管，所述排液管的下端活动套接有盖板。
进一步的，所述分流盒的一侧开设有第三安装孔，所述第三安装孔内活动抵接有堵板，所述堵板中间固定套接有电动推杆，所述电动推杆的外侧下方固定连接有第二安装板，所述第二安装板的一侧固定连接着分流盒。
进一步的，所述电动推杆的一端开设有固定槽，所述固定槽内活动抵接有卡板，所述卡板的一侧固定连接有过滤板，所述过滤板抵接着连接筒的内壁，所述过滤板的一侧固定连接有第三安装板，所述第三安装板的下方固定连接有弹簧，所述弹簧的外侧活动套接有安装筒，所述安装筒的一侧固定连接着第三安装板，所述弹簧的下端固定连接有卡杆，所述卡杆上固定套接有把手，所述卡板上开设有第一限位孔，所述电动推杆的一侧开设有第二限位孔，所述卡杆穿过第一限位孔和第二限位孔。
本发明还提供了一种自洁型一体化污水净化处理设备的使用方法，具体使用步骤如下：
S1、在使用时，将支腿放置在水平平面上，启动第二电机，第二电机通过第四齿轮带动第三齿轮旋转，直至第三齿轮转动至带动第二连接孔与上方的第一连接孔和第三连接孔对齐，从进水管注入污水，污水经过第一连接孔、第二连接孔和第三连接孔进入第三套筒内，污水从第三套筒进入沉淀桶，启动第三电机，第三电机通过第六齿轮带动第五齿轮旋转，在存药盒内加入药品，在第五齿轮匀速转动的过程中，当第五齿轮上的第一通过槽与第二通过槽和出药孔对齐时，存药盒内的药品即可经过第一通过槽与第二通过槽和出药孔进入沉淀桶，启动第四电机，第四电机通过第二传动杆带动密封板旋转，直至密封板上的密封孔不再与固定孔对齐，此时污水停留在沉淀桶内经过药品处理进行沉淀；
S2、当污水处理沉淀完毕后，启动第四电机，第四电机通过第二传动杆带动密封板旋转，直至密封板上的密封孔与固定孔对齐，此时沉淀桶内污水经过密封孔和固定孔进入连接筒，污水经过过滤板过滤后进入分流盒，打开盖板，污水经过排液管排出；
S3、当需要污水处理设备进行内部自洁时，打开阀门，从反冲管注水，水流通过分流盒进入连接筒对过滤板上的污物进行反冲，水流经过连接筒进入沉淀桶内，启动第一电机，第一电机通过第一齿轮带动第二齿轮旋转，第二齿轮通过第一传动杆带动刮板旋转，刮板对沉淀桶内壁内壁和密封板上的沉淀污物进行刮除，水流带动被刮除的沉淀污物进入第三套筒，然后水流经过第一连接孔、第二连接孔和第三连接孔从出水管排出并将污物排出，此时污水处理设备的内部实现自我清洁；
S4、当需要对过滤网进行维修更换时，启动电动推杆，直至电动推杆通过卡杆带动过滤板离开连接筒和分流盒，向上推动把手，直至把手带动卡杆远离卡板，此时即可取下过滤板，反向操作即可安装过滤板。
与现有技术相比，本发明具有如下有益效果：
1、本发明通过第三齿轮的设置，方便了污水处理设备进行内部清洁，打开阀门，从反冲管注水，水流通过分流盒进入连接筒对过滤板上的污物进行反冲，水流经过连接筒进入沉淀桶内，启动第一电机，第一电机通过第一齿轮带动第二齿轮旋转，第二齿轮通过第一传动杆带动刮板旋转，刮板对沉淀桶内壁内壁和密封板上的沉淀污物进行刮除，水流带动被刮除的沉淀污物进入第三套筒，然后水流经过第一连接孔、第二连接孔和第三连接孔从出水管排出并将污物排出，此时污水处理设备的内部实现自我清洁，通过这样的设置，方便了污水处理设备进行自我清洁。
2、本发明通过第五齿轮的设置，方便了方便定量投放药品进行污水沉淀，启动第三电机，第三电机通过第六齿轮带动第五齿轮旋转，在存药盒内加入药品，在第五齿轮匀速转动的过程中，当第五齿轮上的第一通过槽与第二通过槽和出药孔对齐时，存药盒内的药品即可经过第一通过槽与第二通过槽和出药孔进入沉淀桶，因为第五齿轮匀速转动，所以此时单位时间内进入沉淀桶的药品量固定，实现定量投放药品，通过这样的设置，方便了方便定量投放药品进行污水沉淀。
3、本发明通过卡板的设置，方便了对过滤网进行维修更换，启动电动推杆，直至电动推杆通过卡杆带动过滤板离开连接筒和分流盒，向上推动把手，直至把手带动卡杆远离卡板，此时即可取下过滤板，通过这样的设置，方便了对过滤网进行维修更换。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现。
（发明人：关玲玲;王颖）
