公布日：2023.11.17
申请日：2023.06.29
分类号：C02F9/00(2023.01)I;H01M8/16(2006.01)I;H01M10/46(2006.01)I;H01M16/00(2006.01)I;H02J7/35(2006.01)I;C02F3/30(2023.01)N;C02F1/00(2023.01)N;C02F1/
52(2023.01)N
摘要
本发明提供一种太阳能小型污水处理装置，包括污水处理罐，污水处理罐中的第一隔板一侧所形成的污水处理罐封闭区域为厌氧池，所述第一隔板与所述第二隔板之间形成好氧池，所述沉淀池顶部设有光伏发电盒，光电发电盒顶部设有光伏发电板，所述光电发电盒内部设有与所述光伏发电板电性相连的蓄电池，所述蓄电池与沉淀净化装置电性相连，所述沉淀净化装置向下延伸且穿过滤网，所述第一隔板上设有质子隔离膜，所述厌氧池中设有第一阳极，所述好氧池中设有第一阴极，所述第一阳极、第一阴极之间通过导线相连，且所述导线与所述蓄电池电性相连，所述导线上设有电流监测装置，所述电流监测装置与控制单元信号相连，所述控制单元与所述风机泵信号相连。
权利要求书

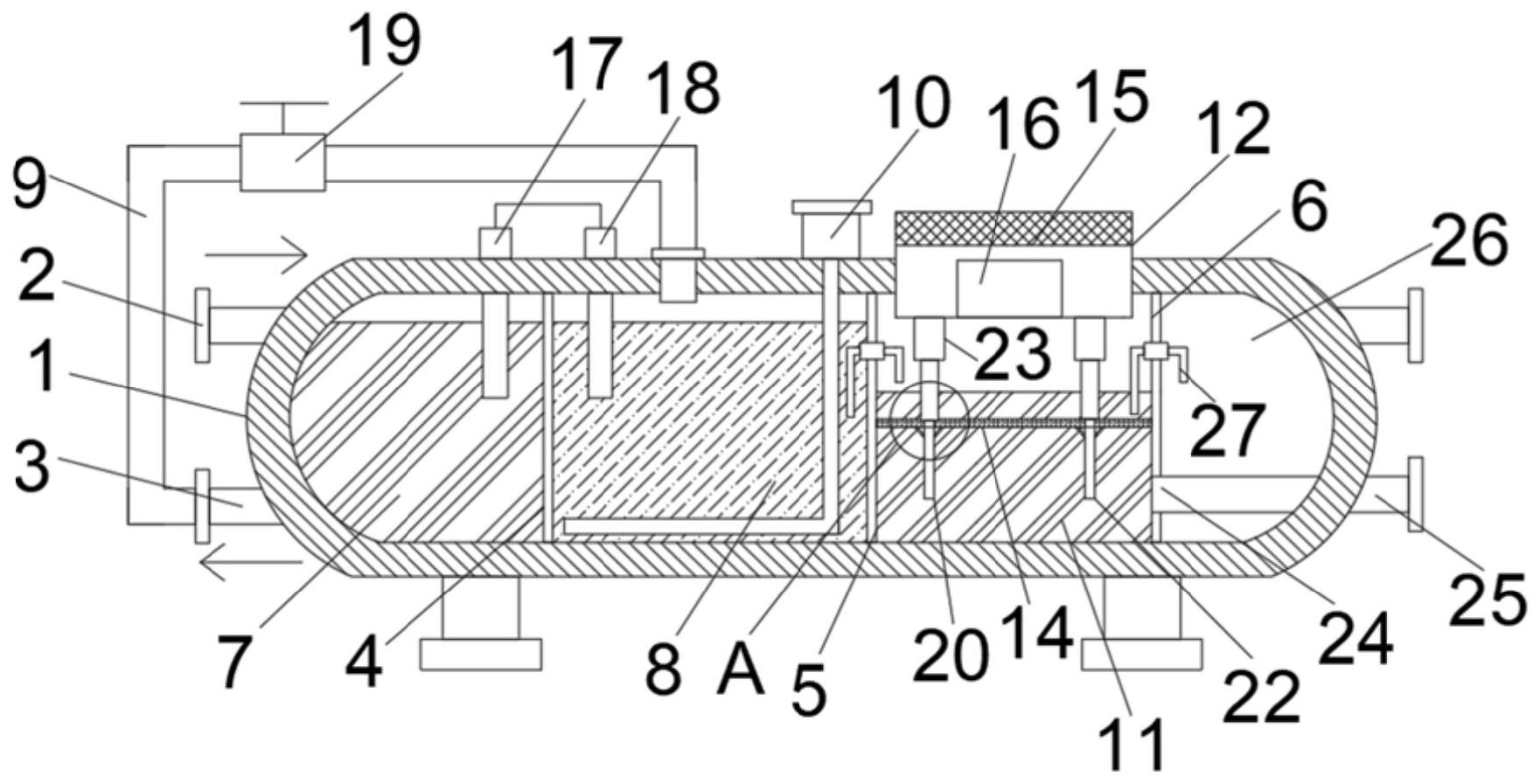

1.一种太阳能小型污水处理装置，其特征在于，包括污水处理罐，所述污水处理罐一侧设有第一入口以及第一出口，污水处理罐中设有第一隔板、第二隔板以及第三隔板，所述第一隔板一侧所形成的污水处理罐封闭区域为厌氧池，所述第一隔板与所述第二隔板之间形成好氧池，所述第一入口以及第一出口均与所述厌氧池相连通，所述第一出口通过回水管与所述好氧池相连，所述好氧池顶部设有风机泵，所述第二隔板与所述第三隔板之间为沉淀池，所述第三隔板一侧形成清水池，所述清水池与第二出口相连通，所述沉淀池顶部设有光伏发电盒，所述沉淀池中设有带有刮板的滤网，所述光电发电盒顶部设有光伏发电板，所述光电发电盒内部设有与所述光伏发电板电性相连的蓄电池，所述蓄电池与沉淀净化装置电性相连，所述沉淀净化装置向下延伸且穿过滤网，所述第一隔板上设有质子隔离膜，所述厌氧池中设有第一阳极，所述好氧池中设有第一阴极，所述第一阳极、第一阴极之间通过导线相连，且所述导线与所述蓄电池电性相连，所述导线上设有电流监测装置，所述电流监测装置与控制单元信号相连，所述控制单元与所述风机泵信号相连。
2.根据权利要求1所述的一种太阳能小型污水处理装置，其特征在于，所述回水管上设有第一污水泵，所述第一污水泵用于将厌氧池内的污水抽取至所述好氧池。
3.根据权利要求2所述的一种太阳能小型污水处理装置，其特征在于，所述电流监测装置包括电流传感器，所述控制单元基于所述电流传感器的数据，对所述风机泵的运行功率进行调节。
4.根据权利要求2所述的一种太阳能小型污水处理装置，其特征在于，所述控制单元中设有评估模块以及风机泵控制器，所述评估模块用于根据t时间内的电流传感器的数据，获得电流预测曲线，基于电流预测曲线，所述风机泵控制器对所述风机泵的运行功率进行调节，进而调节好氧池内的溶解氧浓度。
5.根据权利要求1所述的一种太阳能小型污水处理装置，其特征在于，所述沉淀净化装置包括第二阴极棒、第二阳极棒以及若干电动伸缩杆，所述蓄电池为所述第二阴极棒、第二阳极棒进行供电，所述第二阴极棒、第二阳极棒均与对应的电动伸缩杆相连，另一端穿过滤网延伸至污水中。
6.根据权利要求5所述的一种太阳能小型污水处理装置，其特征在于，所述刮板底部呈截面设置，其截面的一端与所述第二阴极棒/第二阳极棒的距离范围为1cm-3cm，另一端与所述第二阴极棒/第二阳极棒的距离范围为2cm-4cm。
7.根据权利要求5所述的一种太阳能小型污水处理装置，其特征在于，所述第三隔板上设有沉淀物出口，所述沉淀物出口与沉淀管相连，所述沉淀管与排污泵相连。
8.根据权利要求5所述的一种太阳能小型污水处理装置，其特征在于，所述第三隔板上设有净化出口，所述净化出口与所述清水池相连通。
9.根据权利要求1所述的一种太阳能小型污水处理装置，其特征在于，所述风机泵上连接有通气管，所述通气管上设有若干通气喷头，所述通气管延伸至所述好氧池底部。
发明内容
本发明的目的在于提供一种太阳能小型污水处理装置，以解决上述背景技术中提出的问题。
本发明是通过以下技术方案实现的：一种太阳能小型污水处理装置，包括污水处理罐，所述污水处理罐一侧设有第一入口以及第一出口，污水处理罐中设有第一隔板、第二隔板以及第三隔板，所述第一隔板一侧所形成的污水处理罐封闭区域为厌氧池，所述第一隔板与所述第二隔板之间形成好氧池，所述第一入口以及第一出口均与所述厌氧池相连通，所述第一出口通过回水管与所述好氧池相连，所述好氧池顶部设有风机泵，所述第二隔板与所述第三隔板之间为沉淀池，所述沉淀池顶部设有光伏发电盒，所述沉淀池中设有带有刮板的滤网，所述光电发电盒顶部设有光伏发电板，所述光电发电盒内部设有与所述光伏发电板电性相连的蓄电池，所述蓄电池与沉淀净化装置电性相连，所述沉淀净化装置向下延伸且穿过滤网，所述第一隔板上设有质子隔离膜，所述厌氧池中设有第一阳极，所述好氧池中设有第一阴极，所述第一阳极、第一阴极之间通过导线相连，且所述导线与所述蓄电池电性相连，所述导线上设有电流监测装置，所述电流监测装置与控制单元信号相连，所述控制单元与所述风机泵信号相连。
可选的，所述回水管上设有第一污水泵，所述第一污水泵用于将厌氧池内的污水抽取至所述好氧池。
可选的，所述电流监测装置包括电流传感器，所述控制单元基于所述电流传感器的数据，对所述风机泵的运行功率进行调节。
可选的，所述控制单元中设有评估模块以及风机泵控制器，所述评估模块用于根据t时间内的电流传感器的数据，获得电流预测曲线，基于电流预测曲线，所述风机泵控制器对所述风机泵的运行功率进行调节，进而调节好氧池内的溶解氧浓度。
可选的，所述沉淀净化装置包括第二阴极棒、第二阳极棒以及若干电动伸缩杆，所述蓄电池为所述第二阴极棒、第二阳极棒进行供电，所述第二阴极棒、第二阳极棒均与对应的电动伸缩杆相连，另一端穿过滤网延伸至污水中。
可选的，所述刮板底部呈截面设置，其截面的一端与所述第二阴极棒/第二阳极棒的距离范围为1cm-3cm，另一端与所述第二阴极棒/第二阳极棒的距离范围为2cm-4cm。
可选的，所述第三隔板上设有沉淀物出口，所述沉淀物出口与沉淀管相连，所述沉淀管与排污泵相连
可选的，所述第三隔板上设有净化出口，所述净化出口与所述清水池相连通。
可选的，所述风机泵上连接有通气管，所述通气管上设有若干通气喷头，所述通气管延伸至所述好氧池底部。
与现有技术相比，本发明达到的有益效果如下：
本发明提供的一种太阳能小型污水处理装置，其通过第一隔板、第二隔板、第三隔板将污水处理罐内部分隔成厌氧池、好氧池、沉淀池以及清水池，外部的污水首先进入厌氧池中，在厌氧池中停留一段时间后由回水管输送至好氧池中，在厌氧池中设置有第一阳极，在好氧池中设有第一阴极，同时在所述第一隔板上设有质子隔离膜，在厌氧池厌氧环境下，有机物在微生物作用下分解并释放出电子和质子，电子依靠合适的电子传递介体在生物组分和第一阳极之间进行有效传递，并通过质子隔离膜传递到第一阴极形成电流，通过导线将所获得的电流输出至蓄电池中进行存储，通过上述设置，基于燃料电池的原理在进行污水处理的同时获得电能，同时基于电流监测装置判断所获得的电能曲线趋势，控制模块能基于上述电能曲线趋势判断好氧池中溶解氧的浓度，基于溶解氧的浓度实现风机泵功率的调节；
经过厌氧池、好氧池处理后的污水进入沉淀池中，在沉淀净化装置的作用下，会形成絮状的沉淀物或胶状物，并清除有害物质，其所形成的沉淀物或胶状物会被滤网拦截从而始终处于沉淀池的下方，其处理后的清水部分被输送至清水并最终沿第二出口向外排放。本申请所保护的一种太阳能小型污水处理装置，其能源全部来自燃料电池以及光伏电池，其燃料电池以及光伏电池所产生的电能被传输储存在蓄电池的内部以供设备运行使用，其较目前的污水处理装置而言，其能源供应节能又环保。
（发明人：吴春红;符明会;陈涛;陈超群;王奕捷）
