公布日：2023.04.07
申请日：2023.01.11
分类号：C02F9/00(2023.01)I;C02F1/44(2023.01)N;C02F1/50(2023.01)N;C02F1/70(2023.01)N;C02F1/00(2023.01)N;C02F5/00(2023.01)N;C02F1/04(2023.01)N;C02F1/
62(2023.01)N
摘要
本发明提供了一种新能源锂电池行业硫酸钠废水浓缩处理及产水回用方法和系统，其特征在于：废水经预处理后，依次经两次超高压处理，两次高压反渗透处理后获得回用达标水；两次超高压处理为一级超高压处理和二级超高压处理；两次高压反渗透处理为一级高压反渗透处理和二级高压反渗透处理；通过该处理能够实现将硫酸钠废水高倍浓缩，浓缩倍数达到90％以上。
权利要求书
1.一种新能源锂电池行业硫酸钠废水浓缩处理及产水回用方法，其特征在于：废水经预处理后，依次经两次超高压处理，两次高压反渗透处理后获得回用达标水；所述两次超高压处理为一级超高压处理和二级超高压处理；所述两次高压反渗透处理为一级高压反渗透处理和二级高压反渗透处理；其中，经所述预处理后的废水分成两部分，一部分进行一级超高压处理，另一部分进行一级高压反渗透处理；经所述一级超高压处理后的浓水进行二级高压反渗透处理，产水进行回用；经所述二级超高压处理后的产水进行一级高压反渗透处理，浓水进行蒸盐处理；经所述一级高压反渗透处理后的浓水进行二级高压反渗透处理，产水进行回用；经所述二级高压反渗透处理后的浓水进行蒸盐处理，产水分为两部分，一部分进行一级高压反渗透处理，另一部分进行回用。
2.如权利要求1所述的一种新能源锂电池行业硫酸钠废水浓缩处理及产水回用方法，其特征在于：所述经所述预处理后的废水，进行一级超高压处理和一级高压反渗透处理的废水体积比为3-6：1；和/或。经所述一级超高压处理后的浓水与产水的体积比为1：2.5-4；和/或经所述二级超高压处理后的浓水与产水的体积比为1：1.5-2.5；和/或经所述一级高压反渗透处理后浓水与产水的体积比为1：3-4；和/或经所述二级高压反渗透处理后浓水与产水的体积比为1：2-2.5。
3.如权利要求1所述的一种新能源锂电池行业硫酸钠废水浓缩处理及产水回用方法，其特征在于：经所述二级高压反渗透处理后产水进行一级高压反渗透处理和进行回用处理的体积比为2.2-4。
4.如权利要求1所述的一种新能源锂电池行业硫酸钠废水浓缩处理及产水回用方法，其特征在于：在所述预处理工序前加入重金属捕捉剂，添加量为30-50ppm。
5.如权利要求1所述的一种新能源锂电池行业硫酸钠废水浓缩处理及产水回用方法，其特征在于：在超高压处理前加入还原剂；其中，一级超高压处理前加药量为30-50mg/l；二级超高压系统前加药量为1-3ppm。
6.如权利要求1所述的一种新能源锂电池行业硫酸钠废水浓缩处理及产水回用方法，其特征在于：在超高压系统中添加阻垢剂1-5ppm；在二级超高压系统中添加阻垢剂1-2ppm；在二级高压反渗透中添加阻垢剂1-5ppm。
7.如权利要求1所述的一种新能源锂电池行业硫酸钠废水浓缩处理及产水回用方法，其特征在于：运行过程中还需定时添加1-4ppm的杀菌剂。

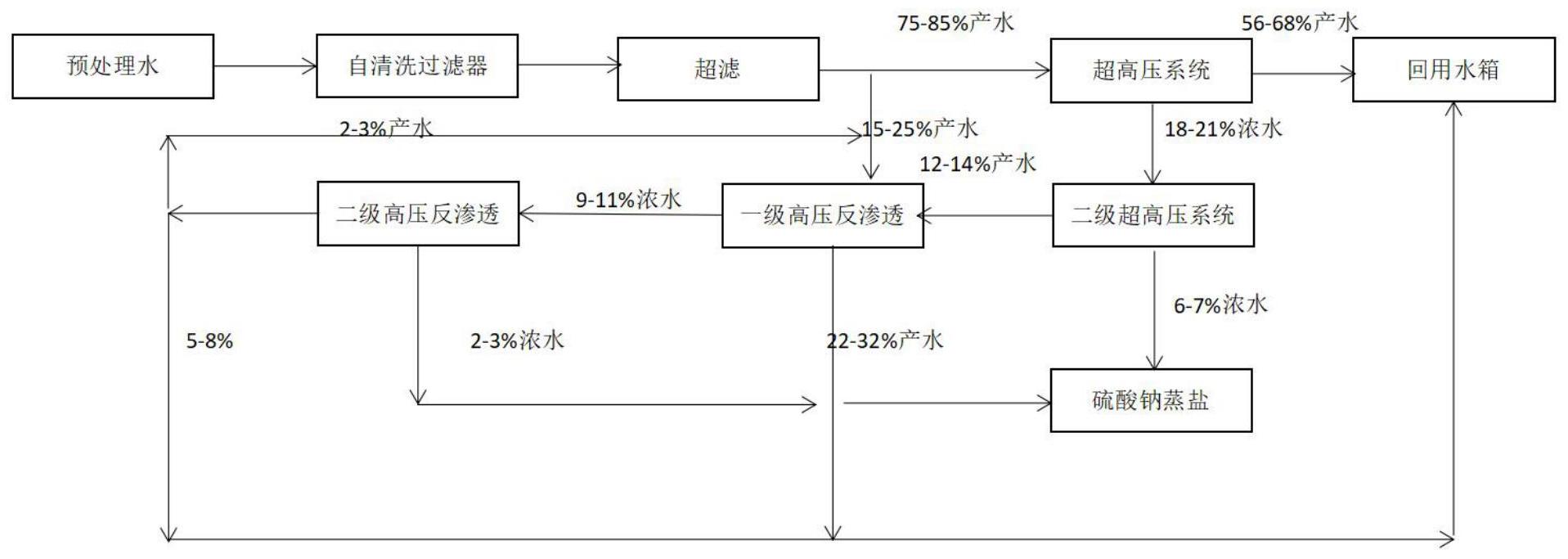

8.一种新能源锂电池行业硫酸钠废水浓缩处理及产水回用系统，其特征在于：包含预处理单元、超高压处理单元和高压反渗透处理单元；其中，所述预处理单元，包含预处理设备；所述超高压处理单元，包含一级超高压系统和二级超高压系统；所述高压反渗透处理单元，包含一级高压反渗透设备和二级高压反渗透设备；所述预处理设备的出水端，具有对接一级超高压系统进水端和一级高压反渗透设备进水端的分支流体管道；所述一级超高压系统的出水端，对接二级超高压系统的进水端；所述二级超高压系统的出水端，对接一级高压反渗透设备的进水端；所述一级高压反渗透设备的出水端，对接二级高压反渗透设备的进水端。
9.如权利要求8所述的一种新能源锂电池行业硫酸钠废水浓缩处理及产水回用系统，其特征在于：还具有回用水箱；所述回用水箱，具有与一级超高压系统的出水端、一级高压反渗透设备的出水端和二级高压反渗透设备的出水端对接的端口。
10.如权利要求8所述的一种新能源锂电池行业硫酸钠废水浓缩处理及产水回用系统，其特征在于：还具有蒸盐系统；所述蒸盐系统，具有与二级超高压系统的出水端、二级高压反渗透设备的出水端对接的端口。
发明内容
本发明旨在克服上述缺陷，提供了一种处理过程经济，能同步实现将硫酸钠废水高倍浓缩，浓缩倍数达到90％以上的回用方法和系统。
本发明提供的一种新能源锂电池行业硫酸钠废水浓缩处理及产水回用方法，其特征在于：
废水经预处理后，依次经两次超高压处理，两次高压反渗透处理后获得回用达标水；
上述两次超高压处理为一级超高压处理和二级超高压处理；
上述两次高压反渗透处理为一级高压反渗透处理和二级高压反渗透处理；
其中，经上述预处理后的废水分成两部分，一部分进行一级超高压处理，另一部分进行一级高压反渗透处理；
经上述一级超高压处理后的浓水进行二级高压反渗透处理，产水进行回用；
经上述二级超高压处理后的产水进行一级高压反渗透处理，浓水进行蒸盐处理；
经上述一级高压反渗透处理后的浓水进行二级高压反渗透处理，产水进行回用；
经上述二级高压反渗透处理后的浓水进行蒸盐处理，产水分为两部分，一部分进行一级高压反渗透处理，另一部分进行回用。
进一步地，本发明提供的一种新能源锂电池行业硫酸钠废水浓缩处理及产水回用方法，其特征还在于：
上述经上述预处理后的废水，进行一级超高压处理和一级高压反渗透处理的废水体积比为3-6：1。
进一步地，本发明提供的一种新能源锂电池行业硫酸钠废水浓缩处理及产水回用方法，其特征还在于：
经上述一级超高压处理后的浓水与产水的体积比为1：2.5-4。
进一步地，本发明提供的一种新能源锂电池行业硫酸钠废水浓缩处理及产水回用方法，其特征还在于：
经上述二级超高压处理后的浓水与产水的体积比为1：1.5-2。
进一步地，本发明提供的一种新能源锂电池行业硫酸钠废水浓缩处理及产水回用方法，其特征还在于：
经上述一级高压反渗透处理后浓水与产水的体积比为1：3-4。
进一步地，本发明提供的一种新能源锂电池行业硫酸钠废水浓缩处理及产水回用方法，其特征还在于：
经上述二级高压反渗透处理后浓水与产水的体积比为1：2-2.5。
进一步地，本发明提供的一种新能源锂电池行业硫酸钠废水浓缩处理及产水回用方法，其特征还在于：
经上述二级高压反渗透处理后产水进行一级高压反渗透处理和进行回用处理的体积比为2.2-4。
进一步地，本发明提供的一种新能源锂电池行业硫酸钠废水浓缩处理及产水回用方法，其特征还在于：
在所述预处理工序前加入重金属捕捉剂，添加量为30-50ppm。
进一步地，本发明提供的一种新能源锂电池行业硫酸钠废水浓缩处理及产水回用方法，其特征还在于：
在超高压处理前加入还原剂；
其中，一级超高压处理前加药量为30-50mg/l；
二级超高压系统前加药量为1-3ppm。
进一步地，本发明提供的一种新能源锂电池行业硫酸钠废水浓缩处理及产水回用方法，其特征还在于：
在超高压系统中添加阻垢剂1-5ppm；
在二级超高压系统中添加阻垢剂1-2ppm；
在二级高压反渗透中添加阻垢剂1-5ppm。
进一步地，本发明提供的一种新能源锂电池行业硫酸钠废水浓缩处理及产水回用方法，其特征还在于：
运行过程中还需定时添加1-4ppm的杀菌剂。
此外，基于上述方法，本发明提供了一款配套设备，即、一种新能源锂电池行业硫酸钠废水浓缩处理及产水回用系统，其特征在于：
包含预处理单元、超高压处理单元和高压反渗透处理单元；
其中，上述预处理单元，包含预处理设备；
上述超高压处理单元，包含一级超高压系统和二级超高压系统；
上述高压反渗透处理单元，包含一级高压反渗透设备和二级高压反渗透设备；
上述预处理设备的出水端，具有对接一级超高压系统进水端和一级高压反渗透设备进水端的分支流体管道；
上述一级超高压系统的出水端，对接二级超高压系统的进水端；
上述二级超高压系统的出水端，对接一级高压反渗透设备的进水端；
上述一级高压反渗透设备的出水端，对接二级高压反渗透设备的进水端。
进一步地，本发明提供的一种新能源锂电池行业硫酸钠废水浓缩处理及产水回用系统，其特征还在于：
还具有回用水箱；
上述回用水箱，具有与一级超高压系统的出水端、一级高压反渗透设备的出水端和二级高压反渗透设备的出水端对接的端口。
进一步地，本发明提供的一种新能源锂电池行业硫酸钠废水浓缩处理及产水回用系统，其特征还在于：
还具有蒸盐系统；
上述蒸盐系统，具有与二级超高压系统的出水端、二级高压反渗透设备的出水端对接的端口。
（发明人：张金山;夏志先）
