公布日：2023.04.07
申请日：2022.12.28
分类号：C02F1/66(2023.01)I;C02F1/52(2023.01)I;C02F11/122(2019.01)I;B01F27/75(2022.01)I;B01D21/06(2006.01)I;B01D21/24(2006.01)I;B01D21/28(2006.01)I
摘要
本发明公布了一种熄焦废水处理装置及其使用方法，属于熄焦废水处理技术领域，包括底板，底板上固定设置有混合反应池，混合反应池上设置有搅动组件和驱动组件，底板上设置有浓缩沉淀组件，通过设置4个改流隔板，将混合反应池分割为4个反应池，并且通过改流隔板对水流流向进行改变，增大流动路径，从而提高反应时长，搅动组件和驱动组件的相互配合，能够对混合反应池进行多级搅拌，相邻两个搅动圆板的转动位置不同，从而进一步打乱混合反应池内部的水流旋向，提高药剂混合效果，通过搅动组件、驱动组件、浓缩沉淀组件三者的相互配合，提高熄焦废水处理的自动化程度，实现对熄焦废水的循环利用。
权利要求书
1.一种熄焦废水处理装置，包括底板(101)，底板(101)上固定设置有混合反应池(102)，其特征在于：所述混合反应池(102)上设置有搅动组件和驱动组件，搅动组件包括4个搅动底座(121)，搅动底座(121)下端固定安装有搅动齿环(120)，搅动齿环(120)上转动安装有搅动条形板(127)，搅动条形板(127)上转动安装有搅动圆板(122)，搅动圆板(122)上固定设置有搅动柱齿轮(128)和4个搅动杆(123)，搅动柱齿轮(128)和搅动齿环(120)构成齿轮副，驱动组件包括驱动滑板一(116)和驱动滑板二(117)，驱动滑板一(116)和驱动滑板二(117)上均固定设置有两个驱动滑座(124)，驱动滑座(124)和搅动底座(121)滑动配合；所述底板(101)上设置有浓缩沉淀组件，浓缩沉淀组件包括浓缩沉底圆池(105)，浓缩沉底圆池(105)的下端和混合反应池(102)的下端接通，浓缩沉底圆池(105)上滑动安装有沉淀环形架(138)，沉淀环形架(138)上固定安装有斜管组(139)。
2.根据权利要求1所述的一种熄焦废水处理装置，其特征在于：所述搅动组件还包括抬升滑板(115)和曲柄转板(125)，所述搅动底座(121)均和抬升滑板(115)固定连接，搅动条形板(127)的侧面固定设置有曲柄圆板(126)，曲柄转板(125)的一端和驱动滑座(124)转动连接，曲柄转板(125)的另一端和曲柄圆板(126)转动连接在曲柄圆板(126)的偏心位置。
3.根据权利要求2所述的一种熄焦废水处理装置，其特征在于：所述驱动组件还包括驱动底座(114)和两个辅助直齿条(133)，驱动底座(114)和抬升滑板(115)滑动配合，驱动底座(114)上转动安装有抬升丝杆(112)，抬升滑板(115)和抬升丝杆(112)构成螺旋副，驱动滑座(124)和搅动底座(121)之间设置有弹簧。
4.根据权利要求3所述的一种熄焦废水处理装置，其特征在于：所述驱动滑板一(116)和驱动滑板二(117)之间为滑动配合，其中一个辅助直齿条(133)滑动安装在驱动滑板一(116)上，另一个辅助直齿条(133)固定安装在驱动滑板二(117)上，驱动滑板一(116)上的辅助直齿条(133)和驱动滑板一(116)之间设置有弹簧片(134)，所述抬升滑板(115)上转动安装有辅助柱齿轮(136)，辅助柱齿轮(136)和两个辅助直齿条(133)接合时均构成齿轮副。
5.根据权利要求4所述的一种熄焦废水处理装置，其特征在于：所述抬升滑板(115)上固定安装有驱动电缸(129)，驱动电缸(129)的输出轴上固定设置有驱动底板(130)，驱动底板(130)上固定设置有主动直齿条(131)和梯形板(132)，梯形板(132)和驱动滑板一(116)上的辅助直齿条(133)接触，辅助柱齿轮(136)的侧面固定设置有主动柱齿轮(135)，主动直齿条(131)和主动柱齿轮(135)接合时构成齿轮副。
6.根据权利要求5所述的一种熄焦废水处理装置，其特征在于：所述驱动滑板二(117)上滑动安装有移位滑座(118)，驱动滑板二(117)和移位滑座(118)之间设置有弹簧，抬升滑板(115)上转动安装有条形驱动转板(119)，移位滑座(118)和条形驱动转板(119)活动连接，混合反应池(102)的侧面固定设置有移位支柱(113)。
7.根据权利要求6所述的一种熄焦废水处理装置，其特征在于：所述浓缩沉淀组件还包括沉淀齿环(141)，沉淀齿环(141)转动安装在沉淀环形架(138)上，所述抬升滑板(115)和沉淀环形架(138)固定连接，沉淀齿环(141)下端固定设置有4个齿条搅动条板(142)，浓缩沉底圆池(105)的下端固定设置有淤泥导管(140)，底板(101)上固定安装有淤泥泵(107)和压滤机(108)，淤泥泵(107)和压滤机(108)接通，淤泥泵(107)和淤泥导管(140)接通，压滤机(108)上设置有二级出水口(109)和淤泥出口(137)。

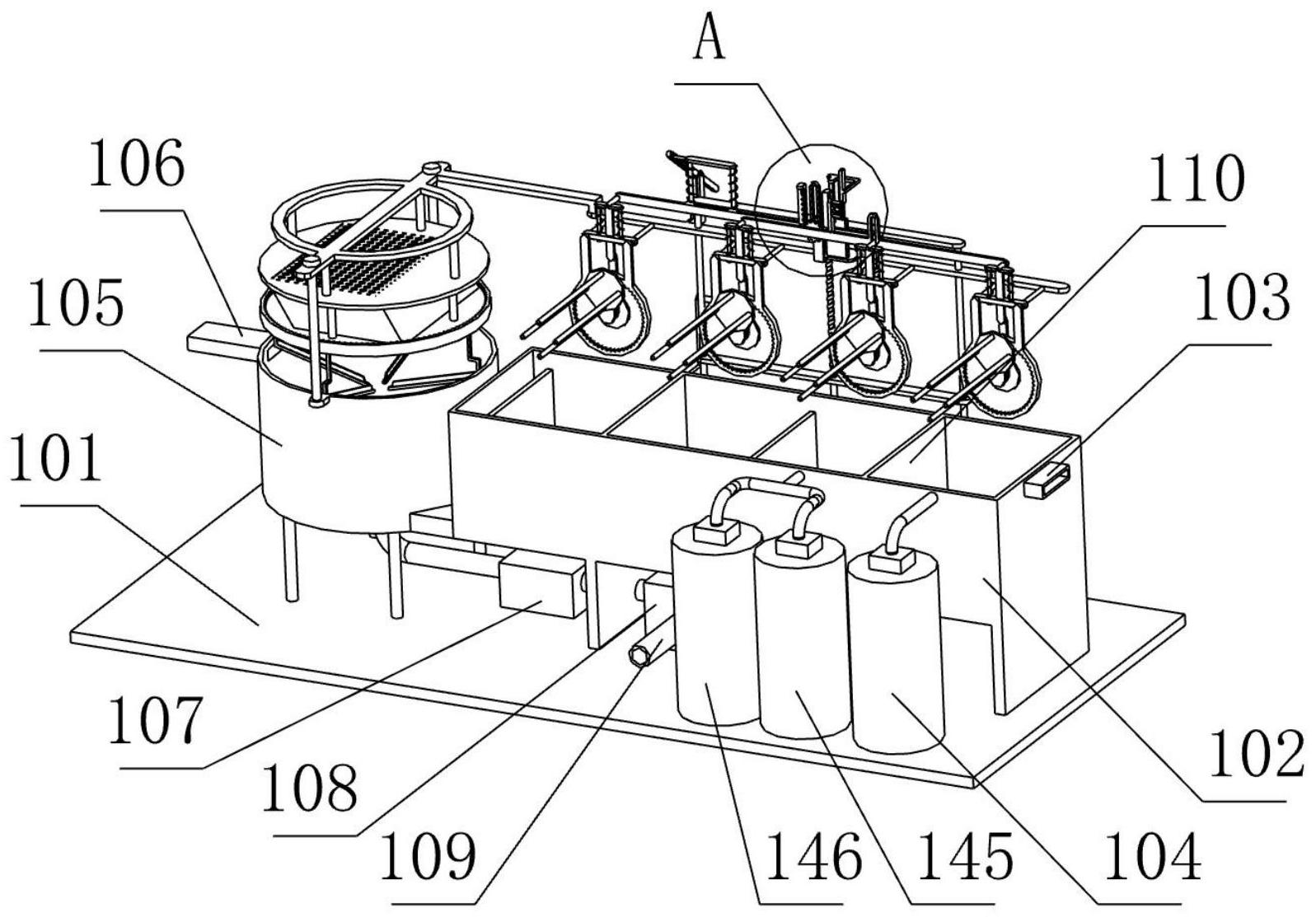

8.根据权利要求7所述的一种熄焦废水处理装置，其特征在于：所述混合反应池(102)内设置有4个改流隔板(110)，改流隔板(110)将混合反应池(102)分割成4个反应池，所述底板(101)上固定设置有絮凝剂药桶(104)、酸性药剂桶(145)、碱性药剂桶(146)，絮凝剂药桶(104)、酸性药剂桶(145)、碱性药剂桶(146)均设置有水泵和混合反应池(102)接通，浓缩沉底圆池(105)上端设置有一级出水口(106)，混合反应池(102)上端设置有进水口(103)。
9.一种使用如权利要求1-8任一项所述的熄焦废水处理装置的使用方法，其特征在于，包括以下步骤：步骤一：驱动抬升丝杆(112)转动，使得抬升滑板(115)滑动，使得搅动杆(123)和斜管组(139)没入水中，启动驱动电缸(129)，在主动直齿条(131)的作用下驱动主动柱齿轮(135)转动，进而使得驱动滑板一(116)和驱动滑板二(117)相对发生滑动，即在搅动齿环(120)的作用下，使得搅动圆板(122)即发生自转也发生公转，实现对混合反应池(102)内进行搅拌，驱动沉淀齿环(141)转动，使得齿条搅动条板(142)对浓缩沉底圆池(105)底部进行搅动，开启淤泥泵(107)和压滤机(108)；步骤二：熄焦废水通过进水口(103)加入混合反应池(102)中，通过絮凝剂药桶(104)上的水泵向混合反应池(102)中加入絮凝剂，通过酸性药剂桶(145)上的水泵或者碱性药剂桶(146)上的水泵向混合反应池(102)中加入酸或碱进行PH值的调节，熄焦废水经过被改流隔板(110)分割成4个池子的混合反应池(102)，以及在四级搅拌的作用下，完成料液与药剂的充分混合，并且相邻两个搅动圆板(122)的转动位置不同，从而进一步打乱混合反应池(102)内部的水流旋向，提高药剂混合效果；步骤三：与药剂混合后的料液进入浓缩沉底圆池(105)，在齿条搅动条板(142)和斜管组(139)的作用下完成沉淀和澄清，溢流水经过一级出水口(106)返回熄焦水池，完成水的闭环利用；步骤四：斜管组(139)浓缩后，底部沉淀的污泥由淤泥泵(107)打入压滤机(108)，压滤处理后，滤液从二级出水口(109)返回熄焦水池循环利用，压缩后的淤泥从淤泥出口(137)排出。
发明内容
本发明针对现有技术上的缺陷，提供了一种熄焦废水处理装置及其使用方法，克服搅拌混合过程较为单一，无法实现充分的混合，并且不便于对内部进行清理的问题。
为实现上述目的，本发明提供如下技术方案一种熄焦废水处理装置，包括底板，底板上固定设置有混合反应池，混合反应池上设置有搅动组件和驱动组件，搅动组件包括4个搅动底座，搅动底座下端固定安装有搅动齿环，搅动齿环上转动安装有搅动条形板，搅动条形板上转动安装有搅动圆板，搅动圆板上固定设置有搅动柱齿轮和4个搅动杆，搅动柱齿轮和搅动齿环构成齿轮副，驱动组件包括驱动滑板一和驱动滑板二，驱动滑板一和驱动滑板二上均固定设置有两个驱动滑座，驱动滑座和搅动底座滑动配合，底板上设置有浓缩沉淀组件，浓缩沉淀组件包括浓缩沉底圆池，浓缩沉底圆池的下端和混合反应池的下端接通，浓缩沉底圆池上滑动安装有沉淀环形架，沉淀环形架上固定安装有斜管组。
进一步地，搅动组件还包括抬升滑板和曲柄转板，搅动底座均和抬升滑板固定连接，搅动条形板的侧面固定设置有曲柄圆板，曲柄转板的一端和驱动滑座转动连接，曲柄转板的另一端和曲柄圆板转动连接在曲柄圆板的偏心位置。
进一步地，驱动组件还包括驱动底座和两个辅助直齿条，驱动底座和抬升滑板滑动配合，驱动底座上转动安装有抬升丝杆，抬升滑板和抬升丝杆构成螺旋副，驱动滑座和搅动底座之间设置有弹簧。
进一步地，驱动滑板一和驱动滑板二之间为滑动配合，其中一个辅助直齿条滑动安装在驱动滑板一上，另一个辅助直齿条固定安装在驱动滑板二上，驱动滑板一上的辅助直齿条和驱动滑板一之间设置有弹簧片，抬升滑板上转动安装有辅助柱齿轮，辅助柱齿轮和两个辅助直齿条接合时均构成齿轮副。
进一步地，抬升滑板上固定安装有驱动电缸，驱动电缸的输出轴上固定设置有驱动底板，驱动底板上固定设置有主动直齿条和梯形板，梯形板和驱动滑板一上的辅助直齿条接触，辅助柱齿轮的侧面固定设置有主动柱齿轮，主动直齿条和主动柱齿轮接合时构成齿轮副。
进一步地，驱动滑板二上滑动安装有移位滑座，驱动滑板二和移位滑座之间设置有弹簧，抬升滑板上转动安装有条形驱动转板，移位滑座和条形驱动转板活动连接，混合反应池的侧面固定设置有移位支柱。
进一步地，浓缩沉淀组件还包括沉淀齿环，沉淀齿环转动安装在沉淀环形架上，抬升滑板和沉淀环形架固定连接，沉淀齿环下端固定设置有4个齿条搅动条板，浓缩沉底圆池的下端固定设置有淤泥导管，底板上固定安装有淤泥泵和压滤机，淤泥泵和压滤机接通，淤泥泵和淤泥导管接通，压滤机上设置有二级出水口和淤泥出口。
进一步地，混合反应池内设置有4个改流隔板，改流隔板将混合反应池分割成4个反应池，底板上固定设置有絮凝剂药桶、酸性药剂桶、碱性药剂桶，絮凝剂药桶、酸性药剂桶、碱性药剂桶均设置有水泵和混合反应池接通，浓缩沉底圆池上端设置有一级出水口，混合反应池上端设置有进水口。
一种熄焦废水处理装置的使用方法，包括以下步骤：
步骤一：驱动抬升丝杆转动，使得抬升滑板滑动，使得搅动杆和斜管组没入水中，启动驱动电缸，在主动直齿条的作用下驱动主动柱齿轮转动，进而使得驱动滑板一和驱动滑板二相对发生滑动，即在搅动齿环的作用下，使得搅动圆板即发生自转也发生公转，实现对混合反应池内进行搅拌，驱动沉淀齿环转动，使得齿条搅动条板对浓缩沉底圆池底部进行搅动，开启淤泥泵和压滤机；
步骤二：熄焦废水通过进水口加入混合反应池中，通过絮凝剂药桶上的水泵向混合反应池中加入絮凝剂，通过酸性药剂桶上的水泵或者碱性药剂桶上的水泵向混合反应池中加入酸或碱进行PH值的调节，熄焦废水经过被改流隔板分割成4个池子的混合反应池，以及在四级搅拌的作用下，完成料液与药剂的充分混合，并且相邻两个搅动圆板的转动位置不同，从而进一步打乱混合反应池内部的水流旋向，提高药剂混合效果；
步骤三：与药剂混合后的料液进入浓缩沉底圆池，在齿条搅动条板和斜管组的作用下完成沉淀和澄清，溢流水经过一级出水口返回熄焦水池，完成水的闭环利用；
步骤四：斜管组浓缩后，底部沉淀的污泥由淤泥泵打入压滤机，压滤处理后，滤液从二级出水口返回熄焦水池循环利用，压缩后的淤泥从淤泥出口排出。
本发明与现有技术相比的有益效果是：(1)本发明通过设置4个改流隔板，将混合反应池分割为4个反应池，并且通过改流隔板对水流流向进行改变，增大流动路径，从而提高反应时长。(2)本发明通过设置搅动组件和驱动组件的相互配合，能够对混合反应池进行多级搅拌，相邻两个搅动圆板的转动位置不同，从而进一步打乱混合反应池内部的水流旋向，提高药剂混合效果。(3)本发明通过搅动组件、驱动组件、浓缩沉淀组件三者的相互配合，提高熄焦废水处理的自动化程度，实现对熄焦废水的循环利用。
（发明人：林孝仁;林建亮;林用;闻宇）
