公布日：2023.11.21
申请日：2023.10.08
分类号：C02F3/30(2023.01)I
摘要
本发明公开了一种新型AOA污水生物处理装置，涉及污水生化处理装置技术领域，包括缺氧池、沉淀分离高度调整机构、二沉池沉淀分离机构和循环搅动清淤机构，缺氧池为筒状结构，所述缺氧池的前侧方设置有半圆弧状的好氧池，且缺氧池的后侧方设置有半圆弧状的厌氧池，该新型AOA污水生物处理装置，各个池体布局紧凑合理，可以减小占地面积，在缺氧池内安装缺氧池沉淀分离机构在缺氧池内分离出来一些沉淀，这些沉淀留在缺氧池内可以减小二沉池的污泥回流量，促进降低污泥回流能耗，在增大二沉池面积和容量的基础上，方便二沉池沉淀的收集，避免沉淀沉积在二沉池内底部而不容易被收集。
权利要求书

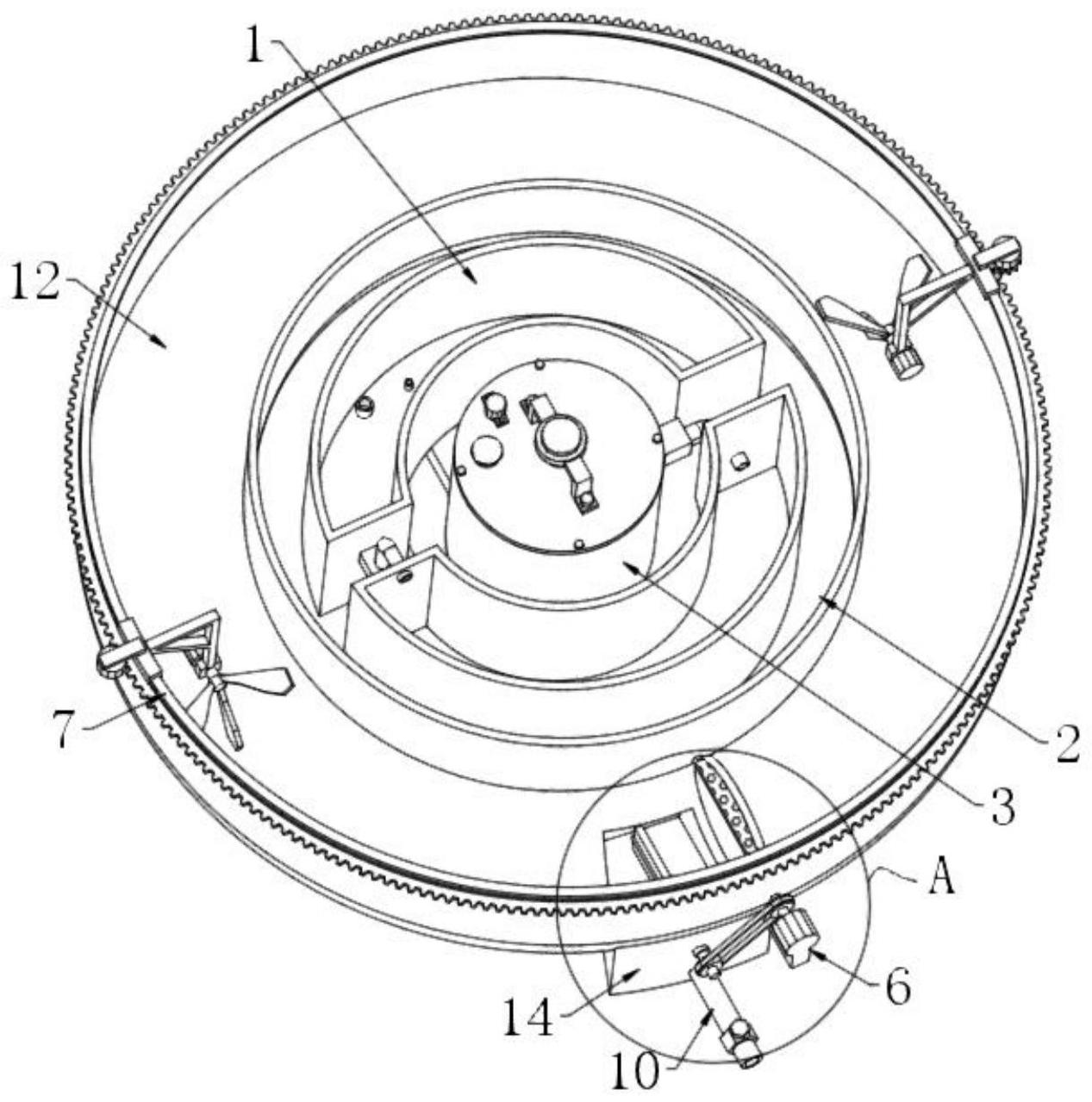

1.一种新型AOA污水生物处理装置，其特征在于，包括：缺氧池(3)，为筒状结构，所述缺氧池(3)的前侧方设置有半圆弧状的好氧池(2)，且缺氧池(3)的后侧方设置有半圆弧状的厌氧池(1)，好氧池(2)和厌氧池(1)的外侧环绕设置有环形二沉池(12)，所述环形二沉池(12)的径向截面底部为半圆形，且环形二沉池(12)的前侧底部开设有沉泥口(13)，所述沉泥口(13)底部连接沉淀箱(14)的顶部；沉淀分离高度调整机构(4)，安装在缺氧池(3)上，且沉淀分离高度调整机构(4)位于缺氧池(3)内的部分连接有缺氧池沉淀分离机构(5)，所述缺氧池沉淀分离机构(5)的底部连接污泥一级回流机构(8)；二沉池沉淀分离机构(6)，安装在环形二沉池(12)上；循环搅动清淤机构(7)，安装在环形二沉池(12)上。
2.根据权利要求1所述的新型AOA污水生物处理装置，其特征在于：还包括一级污水转移机构、二级污水转移机构和三级污水转移机构，所述厌氧池(1)通过一级污水转移机构连接好氧池(2)，所述好氧池(2)通过二级污水转移机构连接缺氧池(3)，缺氧池(3)的底部通过三级污水转移机构连接环形二沉池(12)的底部。
3.根据权利要求1所述的新型AOA污水生物处理装置，其特征在于：所述缺氧池(3)包含有筒状池体(31)、顶盖(32)、螺丝(33)、污水旋转组件、操作口(38)和盖体(39)，所述筒状池体(31)的顶部通过螺丝(33)固定连接有顶盖(32)，顶盖(32)的中部安装有污水旋转组件，顶盖(32)的顶部设置有操作口(38)，所述操作口(38)的顶部螺纹连接有盖体(39)。
4.根据权利要求3所述的新型AOA污水生物处理装置，其特征在于：所述缺氧池沉淀分离机构(5)包含有圆弧形分离通道(51)、分离滤网(52)和沉淀储存箱(53)，沉淀分离高度调整机构(4)中调整块(43)固定连接有圆弧形分离通道(51)，圆弧形分离通道(51)所在圆的圆心与筒状池体(31)的中心重合，所述圆弧形分离通道(51)的一端卡接有分离滤网(52)，所述圆弧形分离通道(51)靠近分离滤网(52)的一端底部一体成型连接有沉淀储存箱(53)，所述圆弧形分离通道(51)的另一端为分离进水口。
5.根据权利要求4所述的新型AOA污水生物处理装置，其特征在于：所述缺氧池沉淀分离机构(5)还包含有铰链(54)、沉淀引导板(55)和引导板角度调整组件，所述分离进水口的顶部通过铰链(54)活动连接沉淀引导板(55)的一端，所述沉淀引导板(55)的顶部通过引导板角度调整组件连接圆弧形分离通道(51)的顶部，且操作口(38)与引导板角度调整组件上下对应设置。
6.根据权利要求4所述的新型AOA污水生物处理装置，其特征在于：还包括污泥一级回流机构(8)，所述沉淀储存箱(53)的底部连接污泥一级回流机构(8)的顶端，所述污泥一级回流机构(8)的底部分别连接厌氧池(1)和好氧池(2)。
7.根据权利要求1所述的新型AOA污水生物处理装置，其特征在于：所述二沉池沉淀分离机构(6)包含有转动轴一(61)、圆挡板(62)、分离滤孔(63)、密封轴承(610)和转动控制组件，所述环形二沉池(12)内位于沉泥口(13)右侧上方的位置通过密封轴承(610)转动连接有转动轴一(61)，转动轴一(61)与圆挡板(62)的中部固定连接，所述圆挡板(62)的上半区域均匀开设有分离滤孔(63)，所述转动轴一(61)位于环形二沉池(12)外侧的一端连接转动控制组件。
8.根据权利要求7所述的新型AOA污水生物处理装置，其特征在于：所述二沉池沉淀分离机构(6)还包含有转动轴二(68)和封闭缓流多功能板(611)，所述沉泥口(13)内通过密封轴承(610)转动连接有转动轴二(68)，所述转动轴二(68)与封闭缓流多功能板(611)的中部固定连接，且转动轴二(68)的前端延伸至环形二沉池(12)的外侧并且连接转动控制组件。
9.根据权利要求1所述的新型AOA污水生物处理装置，其特征在于：所述循环搅动清淤机构(7)包含有环形位移组件和搅动清淤组件，所述环形二沉池(12)的外侧顶部边沿安装有环形位移组件，环形位移组件连接搅动清淤组件，搅动清淤组件位于环形二沉池(12)的内部。
10.根据权利要求1所述的新型AOA污水生物处理装置，其特征在于：还包括污泥二级回流机构(9)，所述沉淀箱(14)的底部连接污泥二级回流机构(9)的一端，污泥二级回流机构(9)的另一端连接厌氧池(1)。
发明内容
本发明要解决的技术问题是克服现有的缺陷，提供一种新型AOA污水生物处理装置，各个池体布局紧凑合理，可以减小占地面积，在缺氧池内安装缺氧池沉淀分离机构在缺氧池内分离出来一些沉淀，这些沉淀留在缺氧池内可以减小二沉池的污泥回流量，促进降低污泥回流能耗，在增大二沉池面积和容量的基础上，方便二沉池沉淀的收集，避免沉淀沉积在二沉池内底部而不容易被收集，可以有效解决背景技术中的问题。
为实现上述目的，本发明提供如下技术方案：一种新型AOA污水生物处理装置，包括：
缺氧池，为筒状结构，所述缺氧池的前侧方设置有半圆弧状的好氧池，且缺氧池的后侧方设置有半圆弧状的厌氧池，好氧池和厌氧池的外侧环绕设置有环形二沉池，所述环形二沉池的径向截面底部为半圆形，且环形二沉池的前侧底部开设有沉泥口，所述沉泥口底部连接沉淀箱的顶部；
沉淀分离高度调整机构，安装在缺氧池上，且沉淀分离高度调整机构位于缺氧池内的部分连接有缺氧池沉淀分离机构，所述缺氧池沉淀分离机构的底部连接污泥一级回流机构；
二沉池沉淀分离机构，安装在环形二沉池上；
循环搅动清淤机构，安装在环形二沉池上。
好氧池和厌氧池构成一个环状结构围绕着筒状机构的缺氧池，环形二沉池围绕着好氧池和厌氧池构成的环状结构，整体紧凑，可以减小占地面积，沉淀分离高度调整机构可以调整缺氧池沉淀分离机构在缺氧池内的高度，从而可以分离缺氧池中不同高度的沉淀，可以选择将分离出来的沉淀留在缺氧池内减小环形二沉池的沉淀回流量，也可以将特定水层中在厌氧池和好氧池中未完全释磷和硝化的沉淀，借助污泥一级回流机构重新回流至厌氧池和好氧池内进行二次生化处理，循环搅动清淤机构可以对环形二沉池内的污水进行搅动，让环形二沉池内的污水逆时针方向流动，而沉淀环形二沉池内污水中的沉淀可以通过沉泥口落入沉淀箱内进行收集，可以轻松解决环形二沉池污泥的收集处理问题。
进一步的，还包括一级污水转移机构、二级污水转移机构和三级污水转移机构，所述厌氧池通过一级污水转移机构连接好氧池，所述好氧池通过二级污水转移机构连接缺氧池，缺氧池的底部通过三级污水转移机构连接环形二沉池的底部。厌氧池内污水实现释磷同时利用池内微生物吸附有机物后可以通过一级污水转移机构转移至好氧池内，好氧池对污水进行硝化处理后通过二级污水转移机构送入缺氧池内，缺氧池利用污泥中吸附的有机物及回流污泥中的碳源进行反硝化，实现脱氮，缺氧池内处理后的污水被三级污水转移机构送入环形二沉池进行污泥沉淀处理。
进一步的，所述缺氧池包含有筒状池体、顶盖、螺丝、污水旋转组件、操作口和盖体，所述筒状池体的顶部通过螺丝固定连接有顶盖，顶盖的中部安装有污水旋转组件，顶盖的顶部设置有操作口，所述操作口的顶部螺纹连接有盖体。筒状池体的顶部通过被螺丝固定的顶盖进行封闭，污水旋转组件可以搅动筒状池体内水流以顺时针或逆时针方向转动，借助缺氧池沉淀分离机构方便分离沉淀或者将分离出的沉淀释放，通过盖体可以打开操作口，透过操作口可以对筒状池体内缺氧池沉淀分离机构的部件进行操控。
进一步的，所述缺氧池沉淀分离机构包含有圆弧形分离通道、分离滤网和沉淀储存箱，沉淀分离高度调整机构中调整块固定连接有圆弧形分离通道，圆弧形分离通道所在圆的圆心与筒状池体的中心重合，所述圆弧形分离通道的一端卡接有分离滤网，所述圆弧形分离通道靠近分离滤网的一端底部一体成型连接有沉淀储存箱，所述圆弧形分离通道的另一端为分离进水口；在需要分离处沉淀时，先让沉淀分离高度调整机构调整圆弧形分离通道的高度，针对特定水层的沉淀进行收集，此时可以将特定水层的沉淀回流至厌氧池和好氧池中重新进行厌氧池和好氧池内的生化处理，如果各个水层没有需要往厌氧池和好氧池中回流的污泥，也可以在分离过程中让沉淀分离高度调整机构不断调整圆弧形分离通道的高度，实现所有水层沉淀的混合收集，此时可以将混合收集的沉淀留在缺氧池内，从而避免环形二沉池再向缺氧池内回流污泥，降低回流污泥的能耗，污水旋转组件带动缺氧池内污水顺时针转动，污水及沉淀通过分离进水口进入圆弧形分离通道内，然后沉淀通过分离滤网的过滤留到圆弧形分离通道和沉淀储存箱内，当缺氧池内污水转移至环形二沉池中后重新注入污水时，可以让污水旋转组件带动缺氧池内污水逆时针转动，污水通过分离滤网上的网孔将圆弧形分离通道内沉淀带出，让圆弧形分离通道内上次过滤留下的沉淀与新注入的污水混合，然后进行缺氧生化处理，留下的污泥就代替了从环形二沉池中回流的污泥，实现污泥中的碳源进一步降解。
进一步的，所述缺氧池沉淀分离机构还包含有铰链、沉淀引导板和引导板角度调整组件，所述分离进水口的顶部通过铰链活动连接沉淀引导板的一端，所述沉淀引导板的顶部通过引导板角度调整组件连接圆弧形分离通道的顶部，且操作口与引导板角度调整组件上下对应设置，借助操作口可以操作调控引导板角度调整组件。引导板角度调整组件可以带动沉淀引导板借助铰链相对于分离进水口的顶部活动，从而改变沉淀引导板的角度，当沉淀引导板与圆弧形分离通道顶面角度变大，可以引入更多的污水进入分离进水口，实现对缺氧池内污水中沉淀的快速分离。
进一步的，还包括污泥一级回流机构，所述沉淀储存箱的底部连接污泥一级回流机构的顶端，所述污泥一级回流机构的底部分别连接厌氧池和好氧池，如果沉淀储存箱内收集的特定水层的污泥需要回流至厌氧池和好氧池进行再次生化处理时，借助污泥一级回流机构可以有选择的将污泥回流至厌氧池或好氧池内。
进一步的，所述二沉池沉淀分离机构包含有转动轴一、圆挡板、分离滤孔、密封轴承和转动控制组件，所述环形二沉池内位于沉泥口右侧上方的位置通过密封轴承转动连接有转动轴一，转动轴一与圆挡板的中部固定连接，所述圆挡板的上半区域均匀开设有分离滤孔，所述转动轴一位于环形二沉池外侧的一端连接转动控制组件。转动控制组件可以带动转动轴一转动，密封轴承避免环形二沉池与转动轴一的连接处漏水，转动轴一转动可以带动圆挡板转动，圆挡板水平分布时不干涉环形二沉池内污水的流动，当圆挡板竖直分布时，可以将环形二沉池下层随污水流动的沉淀拦截，当圆挡板竖直分布，有分离滤孔的一般区域在上侧，可以减小对污水流动的干预，同时又能拦截沉淀污，沉淀物受圆挡板阻挡后落入沉泥口内，被沉淀箱收集。
进一步的，所述二沉池沉淀分离机构还包含有转动轴二和封闭缓流多功能板，所述沉泥口内通过密封轴承转动连接有转动轴二，所述转动轴二与封闭缓流多功能板的中部固定连接，且转动轴二的前端延伸至环形二沉池的外侧并且连接转动控制组件。转动控制组件还能同步带动转动轴二转动，让封闭缓流多功能板转动，当圆挡板处于水平状态时，封闭缓流多功能板也处于水平状态，封闭缓流多功能板将沉泥口顶部的大多数区域封闭，此时环形二沉池内污水可以顺畅的循环流动，沉淀箱内收集的沉淀污泥不容易浮起，当圆挡板处于竖直状态，封闭缓流多功能板也处于竖直状态，打开沉泥口，可以对污水中靠下的污泥进行缓流，让污泥下沉落入沉泥口内，同时实现其开关沉泥口和缓流阻流污泥的作用，密封轴承将转动轴二与沉泥口的连接处密封，避免漏水。
进一步的，所述循环搅动清淤机构包含有环形位移组件和搅动清淤组件，所述环形二沉池的外侧顶部边沿安装有环形位移组件，环形位移组件连接搅动清淤组件，搅动清淤组件位于环形二沉池的内部。环形位移组件可以带动搅动清淤组件在环形二沉池内环形活动，搅动清淤组件可以将环形二沉池内污水搅动，让其混合，同时搅动清淤组件的搅动会形成逆时针流动的水流，逆时针流动的水流方便二沉池沉淀分离机构分离污泥。
进一步的，还包括污泥二级回流机构，所述沉淀箱的底部连接污泥二级回流机构的一端，污泥二级回流机构的另一端连接厌氧池，污泥二级回流机构可以将沉淀箱内一部分的污泥回流至厌氧池内，提升厌氧池和缺氧池内的污泥浓度。
与现有技术相比，本发明的有益效果是：本新型AOA污水生物处理装置，具有以下好处：
好氧池和厌氧池构成一个环状结构围绕着筒状机构的缺氧池，环形二沉池围绕着好氧池和厌氧池构成的环状结构，整体紧凑，可以减小占地面积，沉淀分离高度调整机构可以调整缺氧池沉淀分离机构在缺氧池内的高度，从而可以分离缺氧池中不同高度的沉淀，可以选择将分离出来的沉淀留在缺氧池内减小环形二沉池的沉淀回流量，也可以将特定水层中在厌氧池和好氧池中未完全释磷和硝化的沉淀，借助污泥一级回流机构重新回流至厌氧池和好氧池内进行二次生化处理。
循环搅动清淤机构可以对环形二沉池内的污水进行搅动，让环形二沉池内的污水逆时针方向流动，而沉淀环形二沉池内污水中的沉淀可以通过沉泥口落入沉淀箱内进行收集，可以轻松解决环形二沉池污泥的收集处理问题。
各个池体布局紧凑合理，可以减小占地面积，在缺氧池内安装缺氧池沉淀分离机构在缺氧池内分离出来一些沉淀，这些沉淀留在缺氧池内可以减小二沉池的污泥回流量，促进降低污泥回流能耗，在增大二沉池面积和容量的基础上，方便二沉池沉淀的收集，避免沉淀沉积在二沉池内底部而不容易被收集。
（发明人：王志帅;陈嘉祺;邓根明;许文坤;何雄健;梁辉政）
