公布日：2023.04.07
申请日：2022.12.30
分类号：F28D9/00(2006.01)I;B01F27/90(2022.01)I;F28F11/00(2006.01)I;F24H9/00(2022.01)I
摘要
本发明公开了基于不同温度的化工废水余热回收装置，涉及化工废水余热回收技术领域，本发明包括底板，底板上设有三组换热组件，底板上设供水组件以及混合组件，换热组件包括保温箱，保温箱内部设有若干第一箱以及第二箱，第一箱与第二箱交错设置，相邻两个第一箱之间连接有第一连接管，相邻两个第二箱之间连接有第二连接管，位于保温箱内部一端第一箱贯通连接有进液管，位于保温箱内部另一端第一箱贯通连接有出液管，位于保温箱内部一端第二箱贯通连接有进水管，位于保温箱内部另一端第二箱贯通连接有出水管，进液管、出液管、进水管以及出水管均穿过保温箱。本发明为基于不同温度的化工废水余热回收装置，换热效果好。
权利要求书

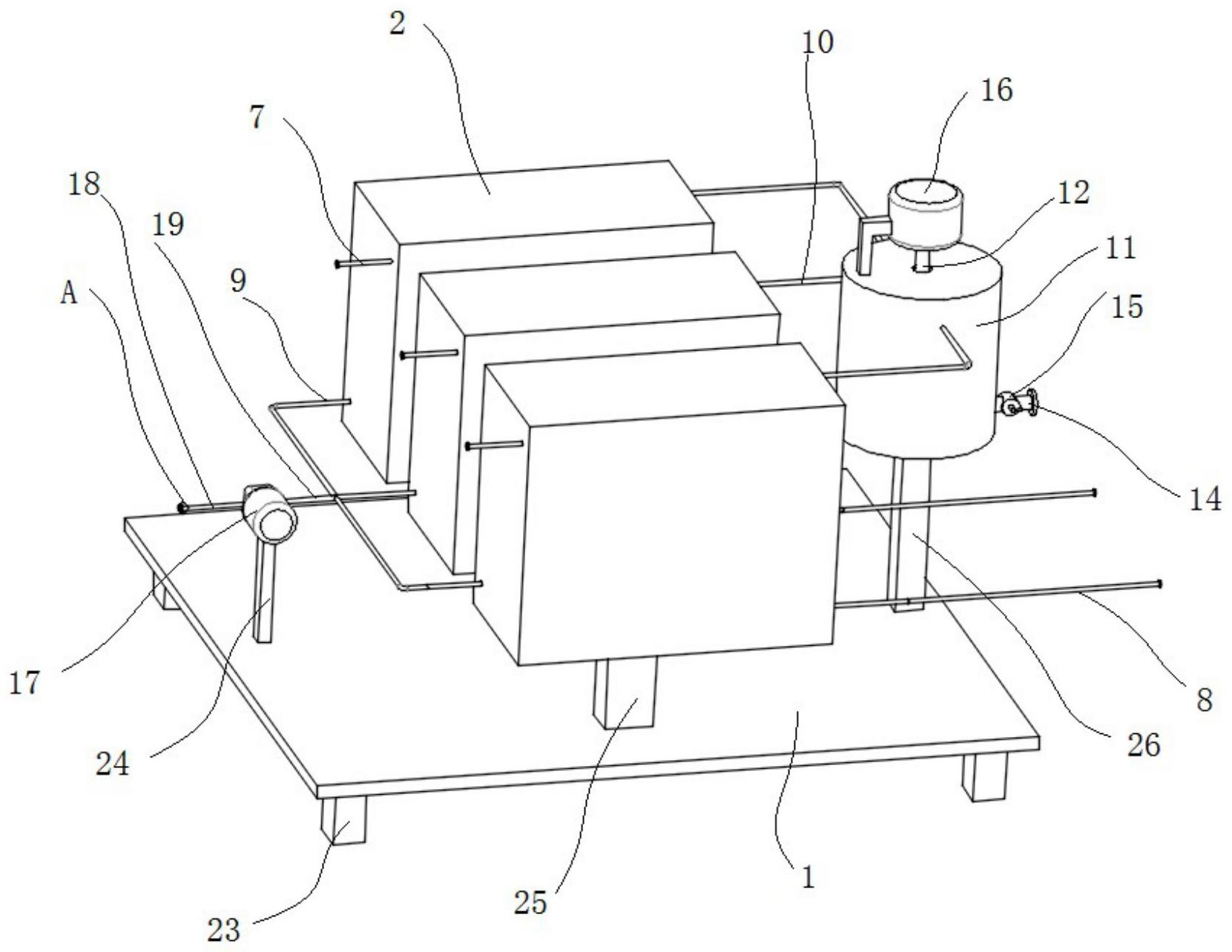

1.基于不同温度的化工废水余热回收装置，其特征在于：包括底板(1)，所述底板(1)上设有三组换热组件，所述底板(1)上设供水组件以及混合组件，三组所述换热组件内部结构相同，三组所述换热组件并列设置；所述换热组件包括保温箱(2)，所述保温箱(2)内部设有若干第一箱(3)以及第二箱(4)，若干所述第一箱(3)等间距阵列分布，若干所述第二箱(4)等间距阵列分布，所述第一箱(3)与所述第二箱(4)交错设置，所述第一箱(3)以及所述第二箱(4)均为不锈钢材质，相邻两个所述第一箱(3)之间连接有第一连接管(5)，所述第一连接管(5)倾斜设置，所述第一连接管(5)两端分别与相邻两个所述第一箱(3)贯通连接，相邻两个所述第二箱(4)之间连接有第二连接管(6)，所述第二连接管(6)倾斜设置，所述第二连接管(6)两端分别与相邻两个所述第二箱(4)贯通连接，位于所述保温箱(2)内部一端所述第一箱(3)贯通连接有进液管(7)，位于所述保温箱(2)内部另一端所述第一箱(3)贯通连接有出液管(8)，位于所述保温箱(2)内部一端所述第二箱(4)贯通连接有进水管(9)，位于所述保温箱(2)内部另一端所述第二箱(4)贯通连接有出水管(10)，所述进液管(7)、所述出液管(8)、所述进水管(9)以及所述出水管(10)均穿过所述保温箱(2)。
2.根据权利要求1所述的基于不同温度的化工废水余热回收装置，其特征在于：所述混合组件包括设置在所述底板(1)上部的混合桶(11)，所述混合桶(11)位于所述保温箱(2)一侧，三个所述出水管(10)一端均与所述混合桶(11)贯通连接。
3.根据权利要求2所述的基于不同温度的化工废水余热回收装置，其特征在于：所述混合桶(11)上活动设有转轴(12)，所述转轴(12)下端设有搅拌器(13)，所述混合桶(11)侧部贯通连接有热水管(14)，所述热水管(14)上设有阀门(15)，所述热水管(14)端部设有法兰。
4.根据权利要求3所述的基于不同温度的化工废水余热回收装置，其特征在于：所述混合桶(11)上部设有驱动电机(16)，所述混合桶(11)上开设有圆形通孔，所述转轴(12)在圆形通孔内旋转，所述驱动电机(16)输出端与所述转轴(12)另一端连接。
5.根据权利要求4所述的基于不同温度的化工废水余热回收装置，其特征在于：三个所述进液管(7)分别与环氧氯丙烷生产过程中的三个反应器连接，三个所述出液管(8)分别连接对应的工业废水处理设备。
6.根据权利要求5所述的基于不同温度的化工废水余热回收装置，其特征在于：所述供水组件包括设置在所述底板(1)上的水泵(17)，所述水泵(17)上连接有加水管(18)以及第三连接管(19)，所述第三连接管(19)一端设有三个出水头，三个所述出水头分别与三个进水管(9)贯通连接。
7.根据权利要求6所述的基于不同温度的化工废水余热回收装置，其特征在于：所述加水管(18)一端设有固定圈(20)，所述固定圈(20)一端连接有螺纹管道(21)，所述螺纹管道(21)上套设有密封环(22)，所述密封环(22)一端与所述固定圈(20)侧壁相互贴合。
8.根据权利要求7所述的基于不同温度的化工废水余热回收装置，其特征在于：所述底板(1)底部设有支腿(23)，若干所述支腿(23)分别底板(1)底部顶角位置处，所述底板(1)上设有第一支架(24)、第二支架(25)以及第三支架(26)，所述第一支架(24)上端与所述水泵(17)连接，所述第二支架(25)与所述保温箱(2)下表面连接，所述第三支架(26)与所述混合桶(11)一表面连接。
9.根据权利要求8所述的基于不同温度的化工废水余热回收装置，其特征在于：所述第一箱(3)与所述第二箱(4)厚度为0.5mm，所述保温箱(2)的材质为聚苯乙烯泡沫塑料或聚氨酯泡沫塑料。
发明内容
本发明的主要目的在于提供基于不同温度的化工废水余热回收装置，可以有效解决背景技术中的问题。
为实现上述目的，本发明采取的技术方案为：基于不同温度的化工废水余热回收装置，包括底板，所述底板上设有三组换热组件，所述底板上设供水组件以及混合组件，三组所述换热组件内部结构相同，三组所述换热组件并列设置，三组换热组件分别对三种不同温度的化工废水进行余热交换处理；
所述换热组件包括保温箱，所述保温箱内部设有若干第一箱以及第二箱，若干所述第一箱等间距阵列分布，若干所述第二箱等间距阵列分布，所述第一箱与所述第二箱交错设置，所述第一箱以及所述第二箱均为不锈钢材质，相邻两个所述第一箱之间连接有第一连接管，所述第一连接管倾斜设置，所述第一连接管两端分别与相邻两个所述第一箱贯通连接，相邻两个所述第二箱之间连接有第二连接管，所述第二连接管倾斜设置，所述第二连接管两端分别与相邻两个所述第二箱贯通连接，位于所述保温箱内部一端所述第一箱贯通连接有进液管，位于所述保温箱内部另一端所述第一箱贯通连接有出液管，位于所述保温箱内部一端所述第二箱贯通连接有进水管，位于所述保温箱内部另一端所述第二箱贯通连接有出水管，所述进液管、所述出液管、所述进水管以及所述出水管均穿过所述保温箱，本发明中进液管连接有环氧氯丙烷生产过程中的反应器，使得高温工业废水进入进液管中，然后进入第一箱中，然后通过第一连接管依次进入对应的第一箱中，冷水从进水管进入到第二箱中，然后经过第二连接管进入对应全部的第二箱中，第一箱中的高温化工废水与第二箱中的低温净水实现换热，由于第一箱与第二箱错峰设置，大大提高换热效果，换热后的净水从出水管中流出，同时所述第一箱以及所述第二箱均为不锈钢材质，不锈钢材质作为热的优良导体，大大提高换热效果。
优选的，所述混合组件包括设置在所述底板上部的混合桶，所述混合桶位于所述保温箱一侧，三个所述出水管一端均与所述混合桶贯通连接，换热后的净水温度升高，由于三种工业废水温度不同，换热后三个出水管内的净水进入混合桶中搅拌，实现获得一种温度的干净热水，完成热能回收，节约资源。
优选地，所述混合桶上活动设有转轴，所述转轴下端设有搅拌器，所述混合桶侧部贯通连接有热水管，所述热水管上设有阀门，所述热水管端部设有法兰，所述混合桶上部设有驱动电机，所述混合桶上开设有圆形通孔，所述转轴在圆形通孔内旋转，所述驱动电机输出端与所述转轴另一端连接，驱动电机带动转轴旋转，转轴带动搅拌器旋转，搅拌器完成混合不同温度的热水，实现得到同一温度的热水，热水管主要用于出水，阀门主要用于控制热水管是否出水，同时热水能够暂存在混合桶内部。
优选的，三个所述进液管分别与环氧氯丙烷生产过程中的三个反应器连接，三个所述出液管分别连接对应的工业废水处理设备，换热完成后的工业废水进行废水处理，实现复合排放标准，保护环境。
优选地，所述供水组件包括设置在所述底板上的水泵，所述水泵上连接有加水管以及第三连接管，所述第三连接管一端设有三个出水头，三个所述出水头分别与三个进水管贯通连接，加水管主要与外界低温净水连接，水泵主要将加水管中的低温净水传输至第三连接管内部，然后经过进水管进入第二箱内部。
优选地，所述加水管一端设有固定圈，所述固定圈一端连接有螺纹管道，所述螺纹管道上套设有密封环，所述密封环一端与所述固定圈侧壁相互贴合，通过设置固定圈、螺纹管道以及密封环提高外界低温净水管道与加水管连接的密封性，有效防止水泄露。
优选地，所述底板底部设有支腿，若干所述支腿分别底板底部顶角位置处，所述底板上设有第一支架、第二支架以及第三支架，所述第一支架上端与所述水泵连接，所述第二支架与所述保温箱下表面连接，所述第三支架与所述混合桶一表面连接，支腿主要用于支撑设备，第一支架主要用于支撑水泵，第二支架主要用于支撑与所述保温箱，所述第三支架主要用于支撑所述混合桶。
优选的，所述第一箱与所述第二箱厚度为0.5mm，所述保温箱的材质为聚苯乙烯泡沫塑料或聚氨酯泡沫塑料，由于所述第一箱与所述第二箱厚度为0.5mm，且采用不锈钢材质，有着良好的导热性，实现高温工业废水热交换的效果，通过所述保温箱有效防止热量散发，提高高温工业废水热交换的效果。
与现有技术相比，本发明具有如下有益效果：
本发明中，加水管与外界低温净水连接，水泵将加水管中的低温净水传输至第三连接管内部，然后经过进水管进入第二箱内部，然后进液管连接有环氧氯丙烷生产过程中的反应器，使得高温工业废水进入进液管中，然后进入第一箱中，然后通过第一连接管依次进入全部的第一箱中，冷水从进水管进入到第二箱中后，然后经过第二连接管进入对应全部的第二箱中，第一箱中的高温化工废水与第二箱中的低温净水实现换热，由于第一箱与第二箱错峰设置，大大提高换热效果，换热后的净水从出水管中流出，出水管内的净水进入混合桶中搅拌，驱动电机带动转轴旋转，转轴带动搅拌器旋转，搅拌器完成混合不同温度的热水，实现得到同一温度的热水，热水管用于出水，阀门用于控制热水管是否出水，同时热水能够暂存在混合桶内部，实现获得一种温度的干净热水，同时换热后的工业废水从第一箱中流入到出液管中，三个出液管分别连接对应的工业废水处理设备，换热完成后的工业废水进行废水处理，实现复合排放标准，使得本发明有着对不同温度的化工废水进行热能回收，实现资源回收利用，节约资源，同时热交换性能高，换热效果后，保护环境。
（发明人：王玉瑞;孔令泉;姜秀丽;王康;吴国锋;付永胜）
