公布日：2023.11.21
申请日：2023.09.06
分类号：C02F7/00(2006.01)I
摘要
本发明公开了一种污水处理的曝气池，涉及曝气池技术领域，具有减少长轴弯曲损坏时，更换整根长轴，造成浪费的优点，其技术方案要点是：包括池体、若干转轴以及水平设置在池体内底端的曝气管，曝气管的顶端设有若干第一曝气头，池体的外壁一侧设有气泵，曝气管的一端穿过池体并通过第一软管与气泵连接，各个转轴均通过安装件水平安装在池体内壁一侧的中部，各个转轴均沿池体的长度方向间隔分布，各个转轴上均设有若干搅拌片，相邻的两个转轴之间均通过传动件连接，池体的外壁一侧设有电机，且电机的转动轴一端穿过池体的池壁并与最右端的转轴同轴可拆卸连接。
权利要求书

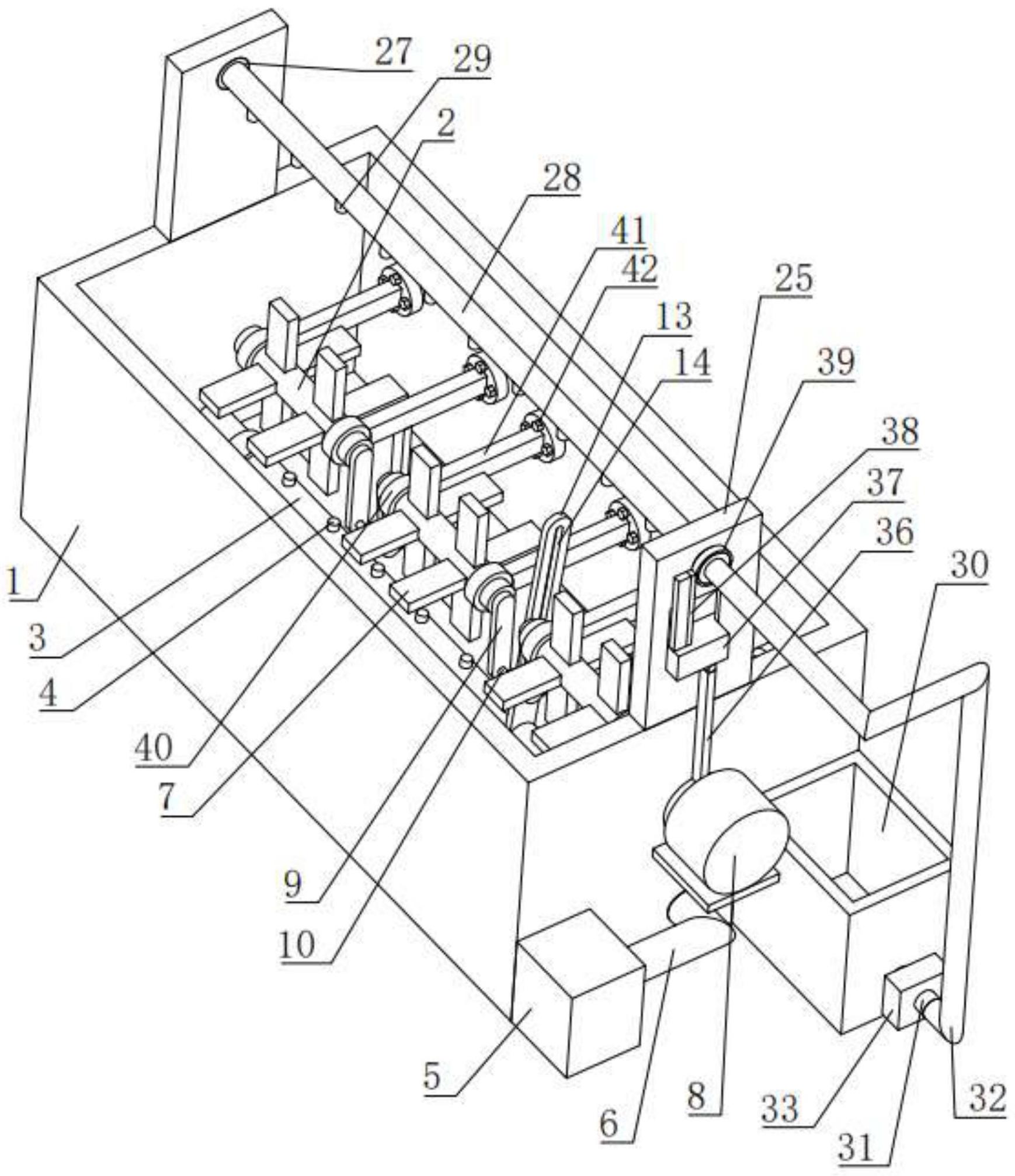

1.一种污水处理的曝气池，其特征在于，包括池体（1）、若干转轴（2）以及水平设置在池体（1）内底端的曝气管（3），所述曝气管（3）的顶端设有若干第一曝气头（4），且各个第一曝气头（4）均沿曝气管（3）的长度方向间隔分布，所述池体（1）的外壁一侧设有气泵（5），所述曝气管（3）的一端穿过池体（1）并通过第一软管（6）与气泵（5）连接，各个所述转轴（2）均通过安装件水平安装在池体（1）内壁一侧的中部，且各个转轴（2）均沿池体（1）的长度方向间隔分布，各个所述转轴（2）上均设有若干搅拌片（7），且转轴（2）上的各个搅拌片（7）均沿转轴（2）的周向均匀分布，相邻的两个转轴（2）之间均通过传动件连接，所述池体（1）的外壁一侧设有电机（8），且电机（8）的转动轴一端穿过池体（1）的池壁并与最右端的转轴（2）同轴可拆卸连接；所述传动件包括均设置在相邻两个转轴（2）上的传动板（9），且两个传动板（9）相互靠近的一侧下方均水平设有传动柱（10），且两个传动柱（10）前后错位并相互接触；所述曝气管（3）的外壁上同轴转动连接有两个相对的固定环（12），且两个固定环（12）的外壁与池体（1）的底端固定连接，所述曝气管（3）穿过池体（1）池壁的一端与池体（1）转动连接，所述曝气管（3）的外壁顶端设有摆板（13），所述摆板（13）的一侧竖直开设有带动槽（14），所述摆板（13）的顶端从最右端的相邻两个转轴（2）之间穿过，此时两个传动板（9）之间的两个传动柱（10）中，其中一个传动柱（10）位于摆板（13）的一侧，另一个传动柱（10）的一端从带动槽（14）中水平穿过；或者，所述传动件包括分别同轴设置在相邻两个转轴（2）上的第一转盘（15）与第二转盘（16），且第一转盘（15）位于第二转盘（16）的右侧，所述第一转盘（15）靠近第二转盘（16）的一侧水平设有若干第一柱体（17），且各个第一柱体（17）均沿第一转盘（15）的周向均匀分布，所述第二转盘（16）靠近第一转盘（15）的一侧水平设有若干第二柱体（18），且各个第二柱体（18）均沿第二转盘（16）的周向均匀分布，所述曝气管（3）的顶端竖直设有位于第一转盘（15）与第二转盘（16）之间下方的支撑柱（19），且支撑柱（19）的顶端转动连接有传动盘（20），所述传动盘（20）的顶端竖直设有与各个第二柱体（18）、第一柱体（17）相配合的若干第三柱体（21），且各个第三柱体（21）均沿传动盘（20）的周向均匀分布；各个所述第三柱体（21）的顶端均设有第二曝气头（22），且各个第二曝气头（22）均通过连通件与曝气管（3）连通。
2.如权利要求1所述的一种污水处理的曝气池，其特征在于，所述传动盘（20）的内部中空，所述连通件包括均开设在各个第三柱体（21）顶端且与传动盘（20）内部连通的连通槽（23），第三柱体（21）上的所述第二曝气头（22）与连通槽（23）连通，所述传动盘（20）的内部底端开设有贯穿支撑柱（19）并与曝气管（3）连通的贯穿槽（24）。
3.如权利要求1所述的一种污水处理的曝气池，其特征在于，所述池体（1）顶端的相对两侧均竖直设有立板（25），且两个立板（25）相互靠近的一侧上方均开设有转槽（26），两个所述转槽（26）内均转动连接有转柱（27），且两个转柱（27）之间同轴设有连接管（28），所述连接管（28）的外壁底端连通有若干喷头（29），且各个喷头（29）均沿连接管（28）的长度方向间隔分布，所述池体（1）的外壁一侧设有储液盒（30），且储液盒（30）的一侧下方出液管（31），且出液管（31）远离储液盒（30）的一端设有第二软管（32），且第二软管（32）远离出液管（31）的一端穿过其中一个转柱（27）并与连接管（28）连通，所述出液管（31）上设有抽水泵（33），当电机（8）的转动轴带动最右端的转轴（2）转动时，所述池体（1）上设有用于带动连接管（28）往返转动的带动件。
4.如权利要求3所述的一种污水处理的曝气池，其特征在于，所述带动件包括凸轮（34）、带动环（35）、拉杆（36）以及竖直滑移连接在其中一个立板（25）上的滑板（37），所述凸轮（34）设置在电机（8）的转动轴上并位于池体（1）外，所述带动环（35）同轴转动连接在凸轮（34）上，所述拉杆（36）设置在带动环（35）的外壁顶端，且拉杆（36）的顶端与滑板（37）的底端铰接，所述滑板（37）的顶端竖直设有齿条（38），靠近第二软管（32）的所述转柱（27）上同轴设有齿轮（39），所述齿轮（39）位于齿条（38）的一侧并与齿条（38）相啮合。
5.如权利要求1所述的一种污水处理的曝气池，其特征在于，所述安装件包括同轴转动连接在转轴（2）上的两个转环（40），且两个转环（40）相对，两个所述转环（40）的外壁一侧均水平设有安装杆（41），且两个安装杆（41）远离转环（40）的一端均通过螺栓（42）安装在池体（1）的内壁一侧。
6.如权利要求5所述的一种污水处理的曝气池，其特征在于，两个所述安装杆（41）的底端均竖直设有与池体（1）内底端接触的立柱（43）。
发明内容
本发明的目的是提供一种污水处理的曝气池，具有减少长轴弯曲损坏时，更换整根长轴，造成浪费的优点。
为解决上述技术问题，本发明采用如下技术方案：
本发明提供一种污水处理的曝气池，包括池体、若干转轴以及水平设置在池体内底端的曝气管，所述曝气管的顶端设有若干第一曝气头，且各个第一曝气头均沿曝气管的长度方向间隔分布，所述池体的外壁一侧设有气泵，所述曝气管的一端穿过池体并通过第一软管与气泵连接，各个所述转轴均通过安装件水平安装在池体内壁一侧的中部，且各个转轴均沿池体的长度方向间隔分布，各个所述转轴上均设有若干搅拌片，且转轴上的各个搅拌片均沿转轴的周向均匀分布，相邻的两个转轴之间均通过传动件连接，所述池体的外壁一侧设有电机，且电机的转动轴一端穿过池体的池壁并与最右端的转轴同轴可拆卸连接。
通过采用上述技术方案，将各个转轴均通过安装件安装在池体内壁的一侧中部，然后将最右端的转轴与电机的转动轴连接，相邻两个转轴之间通过传动件连接，此时各个转轴形成长轴，使用时，打开电机与气泵，气泵将空气和氧气吹入曝气管，然后从曝气管上的各个第一曝气头吹入到池体中，同时电机的转动轴带动最右端的转轴转动，此时因相邻的两个转轴之间均通过传动件连接，所以当最右端的转轴转动时，剩余的各个转轴则会进行转动，此时通过各个转轴上的搅拌片，即可对池体内的污水进行搅拌，使氧气和水接触，当各个转轴转动的同时，通过相邻两个转轴之间的传动件即可对池体内的污水进行辅助搅拌，当其中一个转轴弯曲损坏时，断开传动件与损坏的转轴的连接，然后通过安装件将损坏的转轴拆下进行更换即可，无需更换各个转轴形成的整根长轴，减少了浪费，使用简单方便。
优选地，所述传动件包括均设置在相邻两个转轴上的传动板，且两个传动板相互靠近的一侧下方均水平设有传动柱，且两个传动柱前后错位并相互接触。
优选地，所述曝气管的外壁上同轴转动连接有两个相对的固定环，且两个固定环的外壁与池体的底端固定连接，所述曝气管穿过池体池壁的一端与池体转动连接，所述曝气管的外壁顶端设有摆板，所述摆板的一侧竖直开设有带动槽，所述摆板的顶端从最右端的相邻两个转轴之间穿过，此时两个传动板之间的两个传动柱中，其中一个传动柱位于摆板的一侧，另一个传动柱的一端从带动槽中水平穿过。
优选地，所述传动件包括分别同轴设置在相邻两个转轴上的第一转盘与第二转盘，且第一转盘位于第二转盘的右侧，所述第一转盘靠近第二转盘的一侧水平设有若干第一柱体，且各个第一柱体均沿第一转盘的周向均匀分布，所述第二转盘靠近第一转盘的一侧水平设有若干第二柱体，且各个第二柱体均沿第二转盘的周向均匀分布，所述曝气管的顶端竖直设有位于第一转盘与第二转盘之间下方的支撑柱，且支撑柱的顶端转动连接有传动盘，所述传动盘的顶端竖直设有与各个第二柱体、第一柱体相配合的若干第三柱体，且各个第三柱体均沿传动盘的周向均匀分布。
优选地，各个所述第三柱体的顶端均设有第二曝气头，且各个第二曝气头均通过连通件与曝气管连通。
优选地，所述传动盘的内部中空，所述连通件包括均开设在各个第三柱体顶端且与传动盘内部连通的连通槽，第三柱体上的所述第二曝气头与连通槽连通，所述传动盘的内部底端开设有贯穿支撑柱并与曝气管连通的贯穿槽。
优选地，所述池体顶端的相对两侧均竖直设有立板，且两个立板相互靠近的一侧上方均开设有转槽，两个所述转槽内均转动连接有转柱，且两个转柱之间同轴设有连接管，所述连接管的外壁底端连通有若干喷头，且各个喷头均沿连接管的长度方向间隔分布，所述池体的外壁一侧设有储液盒，且储液盒的一侧下方出液管，且出液管远离储液盒的一端设有第二软管，且第二软管远离出液管的一端穿过其中一个转柱并与连接管连通，所述出液管上设有抽水泵，当电机的转动轴带动最右端的转轴转动时，所述池体上设有用于带动连接管往返转动的带动件。
优选地，所述带动件包括凸轮、带动环、拉杆以及竖直滑移连接在其中一个立板上的滑板，所述凸轮设置在电机的转动轴上并位于池体外，所述带动环同轴转动连接在凸轮上，所述拉杆设置在带动环的外壁顶端，且拉杆的顶端与滑板的底端铰接，所述滑板的顶端竖直设有齿条，靠近第二软管的所述转柱上同轴设有齿轮，所述齿轮位于齿条的一侧并与齿条相啮合。
优选地，所述安装件包括同轴转动连接在转轴上的两个转环，且两个转环相对，两个所述转环的外壁一侧均水平设有安装杆，且两个安装杆远离转环的一端均通过螺栓安装在池体的内壁一侧。
优选地，两个所述安装杆的底端均竖直设有与池体内底端接触的立柱。
本发明的有益效果在于：将各个转轴均通过安装件安装在池体内壁的一侧中部，然后将最右端的转轴与电机的转动轴连接，相邻两个转轴之间通过传动件连接，此时各个转轴形成长轴，使用时，打开电机与气泵，气泵将空气和氧气吹入曝气管，然后从曝气管上的各个第一曝气头吹入到池体中，同时电机的转动轴带动最右端的转轴转动，此时因相邻的两个转轴之间均通过传动件连接，所以当最右端的转轴转动时，剩余的各个转轴则会进行转动，此时通过各个转轴上的搅拌片，即可对池体内的污水进行搅拌，使氧气和水接触，当各个转轴转动的同时，通过相邻两个转轴之间的传动件即可对池体内的污水进行辅助搅拌，当其中一个转轴弯曲损坏时，断开传动件与损坏的转轴的连接，然后通过安装件将损坏的转轴拆下进行更换即可，无需更换各个转轴形成的整根长轴，减少了浪费，使用简单方便。
（发明人：朱连明;马骞寰;张永锋;卜丛丛;孙华民;董光辉;蒋桂信）
