公布日：2023.04.07
申请日：2022.12.30
分类号：C02F1/461(2023.01)I;C02F1/30(2023.01)I
摘要
本申请公开了一种适用于废水处理的电化学反应装置，反应装置包括反应罐，用于提供容纳废水的反应腔室；其中，反应罐设有若干与反应腔室连通的罐体孔；适用于废水处理的电化学反应装置还包括若干电极单元，若干电极单元包含用于实现放电的电极板；其中，电极单元还包含接头件，用于连接电极板；电极单元还包含法兰盖，用于将电极单元可拆卸的安装至反应罐；其中，接头件包含安装块和接线柱；安装块设置于法兰盖与第一侧相对的第二侧以使法兰盖安装至反应罐时电极板通过罐体孔悬置在反应腔室的内部。通过将若干电极单元可拆卸连接至反应罐，当某一电极单元发生故障时可单独对其进行拆卸而不影响其他电极单元工作。
权利要求书

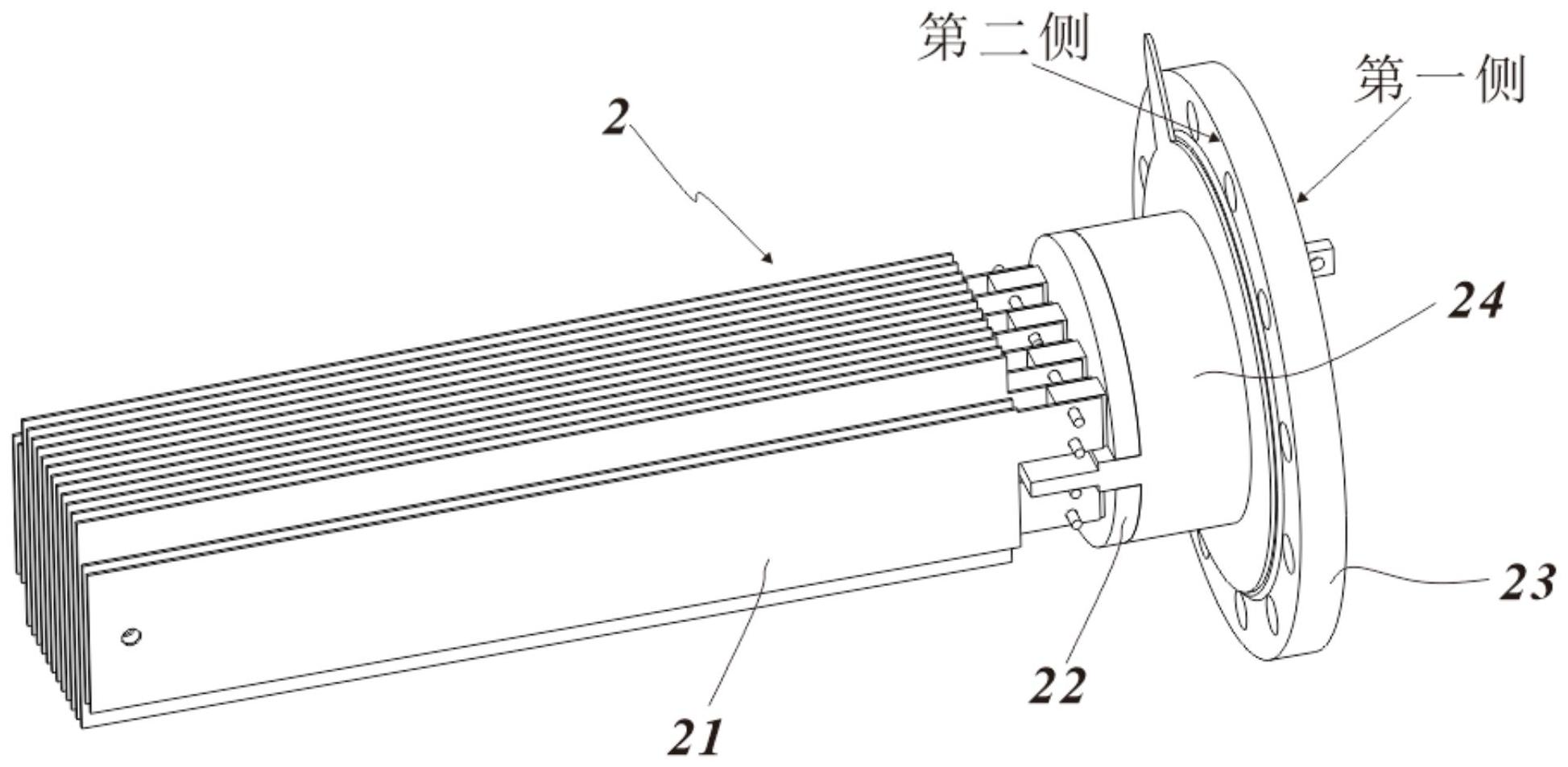

1.一种适用于废水处理的电化学反应装置，包括：反应罐，用于提供容纳废水的反应腔室；其中，所述反应罐设有若干与所述反应腔室连通的罐体孔；其特征在于：所述适用于废水处理的电化学反应装置还包括：若干电极单元，包含用于实现放电的电极板；其中，所述电极单元还包含：接头件，用于连接所述电极板；法兰盖，用于将所述电极单元可拆卸的安装至所述反应罐；其中，所述接头件包含安装块和接线柱，其中，所述安装部设有安装孔；所述接线柱至少部分穿过所述法兰盖以设置在所述法兰盖的第一侧；所述法兰盖设有若干供所述接线柱穿过的接线孔；所述安装块设置于所述法兰盖与所述第一侧相对的第二侧以使所述法兰盖安装至所述反应罐时所述电极板通过所述罐体孔悬置在所述反应腔室的内部。
2.根据权利要求1所述的适用于废水处理的电化学反应装置，其特征在于：所述电极板分为阳极板和阴极板；所述接头件分为阳极接头和阴极接头，其中，所述阳极板固定连接至所述阳极接头，所述阴极板固定连接至所述阴极接头。
3.根据权利要求2所述的适用于废水处理的电化学反应装置，其特征在于：所述电极单元还包含：绝缘座，至少部分设置在所述阳极接头和阴极接头之间以使它们之间绝缘隔离。
4.根据权利要求3所述的适用于废水处理的电化学反应装置，其特征在于：所述绝缘座包括：分隔部和基座部，其中，所述分隔部形成于所述阳极接头和阴极接头之间；所述基座部形成于所述接头件与所述法兰盖之间。
5.根据权利要求4所述的适用于废水处理的电化学反应装置，其特征在于：所述基座部设有分别供所述阳极接头和阴极接头的穿过的基座孔。
6.根据权利要求5所述的适用于废水处理的电化学反应装置，其特征在于：所述接头件还包含：卡接块；所述卡接块与所述绝缘座分别接触；所述安装块和所述接线柱分别设置在所述卡接块的相对的两侧。
7.根据权利要求6所述的适用于废水处理的电化学反应装置，其特征在于：所述卡接盘具有一个卡接边，若干所述安装孔沿所述卡接边延伸的方向设置；所述接线柱沿垂直于所述卡接边延伸的方向延伸。
8.根据权利要求6所述的适用于废水处理的电化学反应装置，其特征在于：所述接头件还包含：定位柱；所述定位柱与所述接线柱设置于所述卡接盘的同侧且穿过所述法兰盖以设置在所述法兰盖的第一侧。
9.根据权利要求6所述的适用于废水处理的电化学反应装置，其特征在于：所述电极板和所述接头件采用导电材料制成，所述法兰盖和所述绝缘座采用绝缘材料制成。
10.根据权利要求1至9任意一项所述的适用于废水处理的电化学反应装置中的电极单元。
发明内容
本申请的内容部分用于以简要的形式介绍构思，这些构思将在后面的具体实施方式部分被详细描述。本申请的内容部分并不旨在标识要求保护的技术方案的关键特征或必要特征，也不旨在用于限制所要求的保护的技术方案的范围。
为解决以上背景技术部分提到的技术问题，本申请的一些实施例提供了一种适用于废水处理的电化学反应装置，反应装置包括反应罐，用于提供容纳废水的反应腔室；其中，反应罐设有若干与反应腔室连通的罐体孔；适用于废水处理的电化学反应装置还包括若干电极单元，若干电极单元包含用于实现放电的电极板；其中，电极单元还包含接头件，用于连接电极板；电极单元还包含法兰盖，用于将电极单元可拆卸的安装至反应罐；其中，接头件包含安装块和接线柱，其中，安装部设有安装孔；接线柱至少部分穿过法兰盖以设置在法兰盖的第一侧；法兰盖设有若干供接线柱穿过的接线孔；安装块设置于法兰盖与第一侧相对的第二侧以使法兰盖安装至反应罐时电极板通过罐体孔悬置在反应腔室的内部。
进一步的，电极板分为阳极板和阴极板；接头件分为阳极接头和阴极接头，其中，阳极板固定连接至阳极接头，阴极板固定连接至阴极接头。
进一步的，电极单元还包含绝缘座，至少部分设置在阳极接头和阴极接头之间以使它们之间绝缘隔离。
进一步的，绝缘座包括分隔部和基座部，其中，分隔部形成于阳极接头和阴极接头之间；基座部形成于接头件与法兰盖之间。
进一步的，基座部设有分别供阳极接头和阴极接头的穿过的基座孔。
进一步的，接头件还包含：卡接块；卡接块与绝缘座分别接触；安装块和接线柱分别设置在卡接块的相对的两侧。
进一步的，卡接盘具有一个卡接边，若干安装孔沿卡接边延伸的方向设置；接线柱沿垂直于卡接边延伸的方向延伸。
进一步的，接头件还包含：定位柱；定位柱与接线柱设置于卡接盘的同侧且穿过法兰盖以设置在法兰盖的第一侧。
进一步的，电极板和接头件采用导电材料制成，法兰盖和绝缘座采用绝缘材料制成。
作为本申请的另一方面，本申请的一些实施例提供了适用于废水处理的电化学反应装置中的电极单元。
本申请的有益效果在于：提供了一种适用于废水处理的电化学反应装置，通过将若干电极单元可拆卸连接至反应罐，当某一电极单元发生故障时可单独对其进行拆卸而不影响其他电极单元工作。
（发明人：姜笔存;袁浩;于伟华;王徐林;万成;宋均轲）
