高新污水处理用沉淀池

发布时间:2024-5-28 14:17:18  中国污水处理工程网

公布日:2023.11.21

申请日:2023.09.22

分类号:C02F1/52(2023.01)I;C02F1/00(2023.01)I

摘要

本发明公开了一种污水处理用沉淀池,其中,该装置解决了当前装置无法清理池底污泥的问题,包括沉淀池,所述沉淀池的外侧设置有第一升降座、第二升降座、污泥过滤网、第一支撑杆、第一搅拌棒、第二支撑杆、第二搅拌棒,所述第一升降座固定安装在地面上,所述第二升降座滑动安装在第一升降座上,所述污泥过滤网可拆卸安装在第二升降座上,两组所述支撑杆固定安装在第二升降座的两侧,两组所述搅拌棒设置在两组支撑杆的底部,通过将沉淀池底部沉淀的污泥搅起与污水相混合后进行抽取,将泥水混合物喷出至污泥过滤网上进行过滤,减少污水处理工序,减少了人工捞泥的安全隐患,将泥水进行搅拌后可以有效提高污泥清理的效率,降低工厂的成本支出。


权利要求书

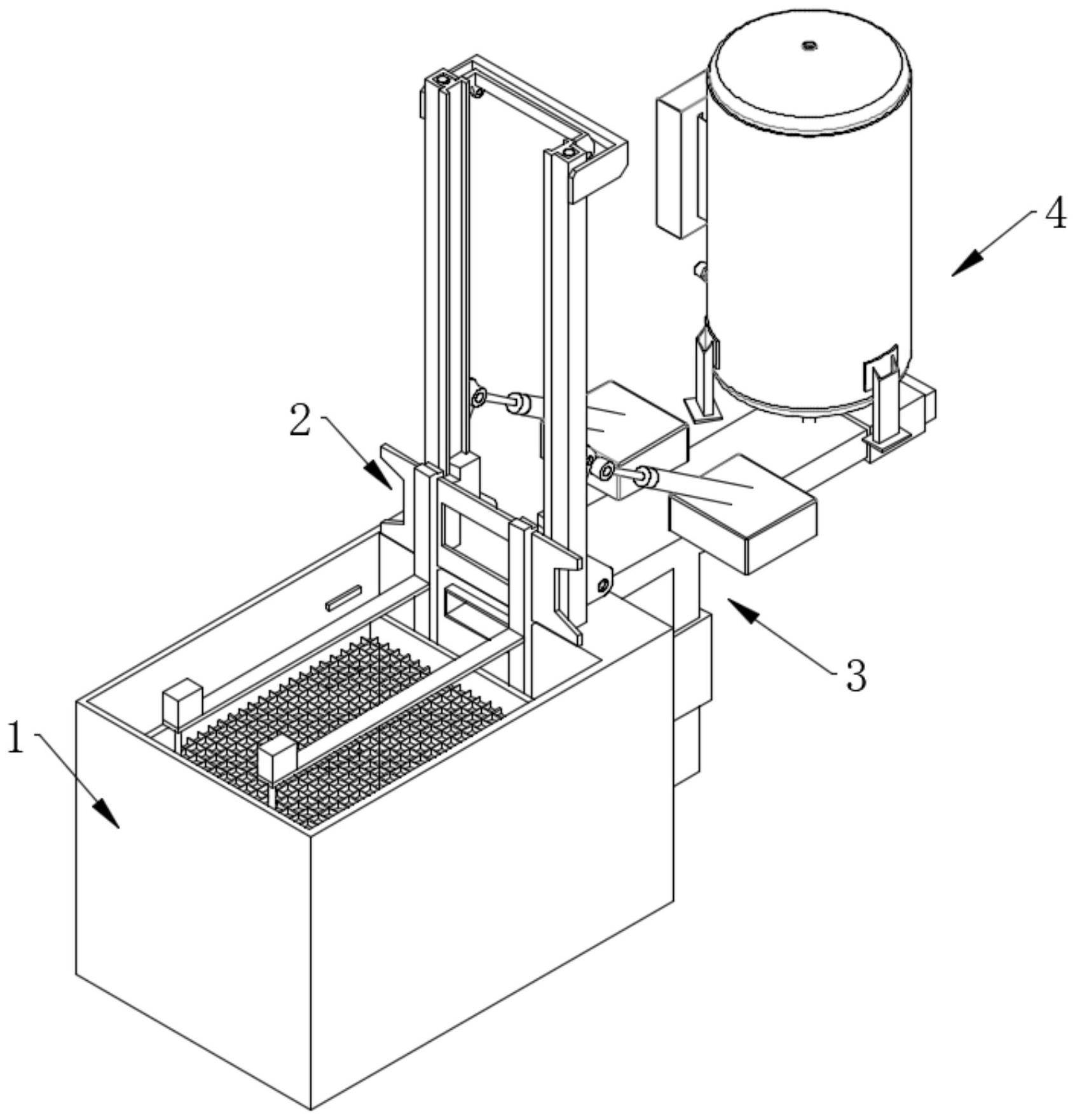

1.一种污水处理用沉淀池,包括沉淀池(1),其特征在于:所述沉淀池(1)的内部呈中空设置,所述沉淀池(1)的外侧设置有升降组件(2)、水流输送组件(3)、清理组件(4);所述升降组件(2)包括有第一升降座(21)、第二升降座(211)、污泥过滤网(22)、第一支撑杆(23)、第一电动机(231)、第一搅拌棒(232)、第二支撑杆(24)、第二电动机(241)、第二搅拌棒(242);所述第一升降座(21)固定安装在地面上,所述第二升降座(211)滑动安装在第一升降座(21)上,所述污泥过滤网(22)可拆卸安装在第二升降座(211)上,所述第一支撑杆(23)固定安装在第二升降座(211)的一侧,所述第二支撑杆(24)固定安装在第二升降座(211)的另一侧,所述第一电动机(231)设置在第一支撑杆(23)的一端顶部,所述第一搅拌棒(232)设置在第一支撑杆(23)的一端底部,与第一电动机(231)的位置相对应,所述第二电动机(241)设置在第二支撑杆(24)的一端顶部,所述第二搅拌棒(242)设置在第二支撑杆(24)的一端底部,与第二电动机(241)的位置相对应。

2.根据权利要求1所述的一种污水处理用沉淀池,其特征在于:所述沉淀池(1)的内壁一侧阵列设置有三组液位传感器,分别为第一液位传感器(11)、第二液位传感器(12)、第三液位传感器(13)

3.根据权利要求1所述的一种污水处理用沉淀池,其特征在于:所述沉淀池(1)的内壁另一侧顶端开设有出水口(141),所述沉淀池(1)的内壁另一侧底端开设有进水口(142)

4.根据权利要求1所述的一种污水处理用沉淀池,其特征在于:所述水流输送组件(3)包括有第一输水管(31)、第一电动阀门(311)、第二电动阀门(312)、第一水泵(313)、第二输水管(32)、第三电动阀门(321)、第四电动阀门(322)、第二水泵(323);所述第一输水管(31)的一端连接在出水口(141)上,另一端延伸至外接污水处理设备上,所述第一电动阀门(311)固定安装在第一输水管(31)的内部一端,所述第二电动阀门(312)固定安装在第一输水管(31)的内部另一端,所述第一水泵(313)固定安装在第一输水管(31)上,所述第二输水管(32)的一端与第一输水管(31)相连,另一端连接在进水口(142)上,所述第三电动阀门(321)固定安装在第二输水管(32)的内部一端,所述第四电动阀门(322)固定安装在第二输水管(32)的内部另一端,所述第二水泵(323)固定安装在第二输水管(32)上。

5.根据权利要求1所述的一种污水处理用沉淀池,其特征在于:所述清理组件(4)包括有絮凝剂储存桶(41)、第三输水管(411)、流量控制阀门(412);所述絮凝剂储存桶(41)放置在地面上,位于第一升降座(21)的一侧,所述第三输水管(411)的一端连接在絮凝剂储存桶(41)的底部出水管上,另一端与第一输水管(31)相连。

6.根据权利要求5所述的一种污水处理用沉淀池,其特征在于:所述流量控制阀门(412)固定安装在第三输水管(411)内。

发明内容

本发明的目的在于针对现有的装置一种污水处理用沉淀池,以解决上述背景技术中提出的问题。

为了解决上述技术问题,本发明提供如下技术方案:一种污水处理用沉淀池,包括沉淀池,所述沉淀池的内部呈中空设置,所述沉淀池的外侧设置有升降组件、水流输送组件、清理组件,所述升降组件包括有第一升降座、第二升降座、污泥过滤网、第一支撑杆、第一电动机、第一搅拌棒、第二支撑杆、第二电动机、第二搅拌棒,所述第一升降座固定安装在地面上,所述第二升降座滑动安装在第一升降座上,所述污泥过滤网可拆卸安装在第二升降座上,所述第一支撑杆固定安装在第二升降座的一侧,所述第二支撑杆固定安装在第二升降座的另一侧,所述第一电动机设置在第一支撑杆的一端顶部,所述第一搅拌棒设置在第一支撑杆的一端底部,与第一电动机的位置相对应,所述第二电动机设置在第二支撑杆的一端顶部,所述第二搅拌棒设置在第二支撑杆的一端底部,与第二电动机的位置相对应。

本发明进一步说明,所述沉淀池的内壁一侧阵列设置有三组液位传感器,分别为第一液位传感器、第二液位传感器、第三液位传感器。

本发明进一步说明,所述沉淀池的内壁另一侧顶端开设有出水口,所述沉淀池的内壁另一侧底端开设有进水口。

本发明进一步说明,所述水流输送组件包括有第一输水管、第一电动阀门、第二电动阀门、第一水泵、第二输水管、第三电动阀门、第四电动阀门、第二水泵,所述第一输水管的一端连接在出水口上,另一端延伸至外接污水处理设备上,所述第一电动阀门固定安装在第一输水管的内部一端,所述第二电动阀门固定安装在第一输水管的内部另一端,所述第一水泵固定安装在第一输水管上,所述第二输水管的一端与第一输水管相连,另一端连接在进水口上,所述第三电动阀门固定安装在第二输水管的内部一端,所述第四电动阀门固定安装在第二输水管的内部另一端,所述第二水泵固定安装在第二输水管上。

本发明进一步说明,所述清理组件包括有絮凝剂储存桶、第三输水管、流量控制阀门,所述絮凝剂储存桶放置在地面上,位于第一升降座的一侧,所述第三输水管的一端连接在絮凝剂储存桶的底部出水管上,另一端与第一输水管相连。

本发明进一步说明,所述流量控制阀门固定安装在第三输水管内。

与现有技术相比,本发明所达到的有益效果是:本发明,通过所述升降组件包括有第一升降座、第二升降座、污泥过滤网、第一支撑杆、第一电动机、第一搅拌棒、第二支撑杆、第二电动机、第二搅拌棒,所述第一升降座固定安装在地面上,所述第二升降座滑动安装在第一升降座上,所述污泥过滤网可拆卸安装在第二升降座上,所述第一支撑杆固定安装在第二升降座的一侧,所述第二支撑杆固定安装在第二升降座的另一侧,所述第一电动机设置在第一支撑杆的一端顶部,所述第一搅拌棒设置在第一支撑杆的一端底部,与第一电动机的位置相对应,所述第二电动机设置在第二支撑杆的一端顶部,所述第二搅拌棒设置在第二支撑杆的一端底部,与第二电动机的位置相对应,通过两组搅拌棒、污泥过滤网、第二水泵与设备程序的配合使用,先将污水进行搅拌,将沉淀池底部沉淀的污泥搅起与污水相混合后使用第二水泵进行抽取,将泥水混合物喷出至污泥过滤网上进行过滤,无需人工进行捞泥操作,减少污水处理工序,减少了人工捞泥的安全隐患,将泥水进行搅拌后可以有效提高污泥清理的效率,降低工厂的成本支出。

(发明人:童林林;王书蓉;王旭阳;冯伟松
