公布日：2023.11.21
申请日：2023.09.28
分类号：C02F9/00(2023.01)I;C02F3/00(2023.01)N;C02F1/44(2023.01)N;C02F1/02(2023.01)N;C02F1/50(2023.01)N
摘要
本发明涉及污水处理设备技术领域，且公开了智能高效MO环境疫苗一体化污水处理设备，包括淤泥水池和MBR电控设备，所述淤泥水池的顶部开设有淤泥仓，所述淤泥仓的内壁设置有匚形仓，所述匚形仓的中部内腔固定装配有MBR过滤模组，所述MBR过滤模组的出水端固定装配有双泵组件。通过将匚形仓放置于淤泥仓中，使液体填充匚形仓的内腔，使两组MBR过滤模组在接触液体的同时，实现与淤泥仓内腔淤泥相远离的作用，从而交底MBR过滤模组在运行时与大量淤泥相接触，导致MBR过滤模组使用寿命降低的问题，同时利用匚形仓使用透明材质制备而成，使人员在外界即可直接观看到MBR过滤模组的运转状态，从而实现便捷性的观察过滤模板表面淤泥的粘黏程度。
权利要求书

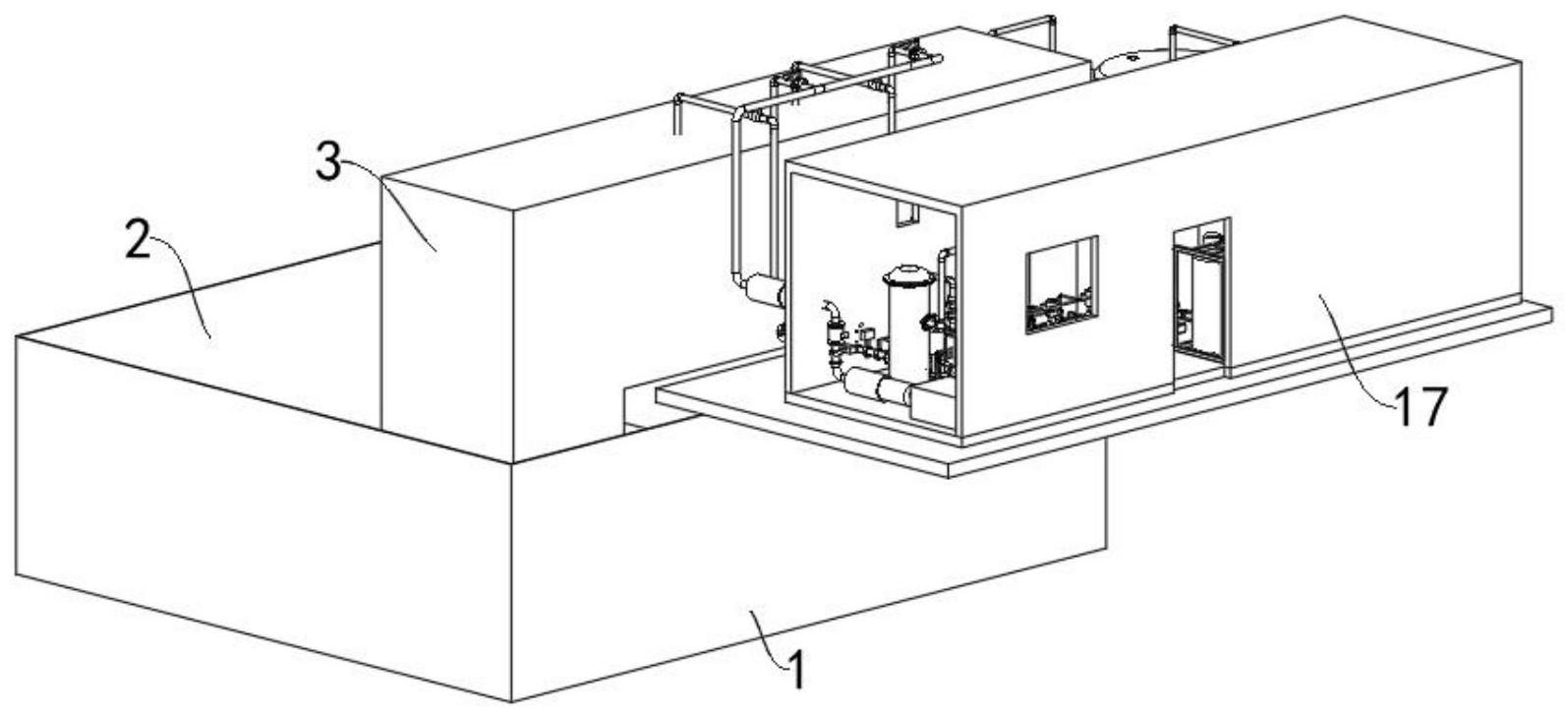

1.智能高效MO环境疫苗一体化污水处理设备，包括淤泥水池(1)和MBR电控设备(16)，其特征在于：所述淤泥水池(1)的顶部开设有淤泥仓(2)，所述淤泥仓(2)的内壁设置有匚形仓(3)，所述匚形仓(3)的中部内腔固定装配有MBR过滤模组(4)，所述MBR过滤模组(4)的出水端固定装配有双泵组件(5)，所述双泵组件(5)的出水端分别固定装配有保安过滤器(6)、深度处理超滤膜组件(8)、水箱二(11)和水箱三(12)，所述MBR过滤模组(4)的底部入口端固定装配有风机组件(7)，所述深度处理超滤膜组件(8)的出水端固定装配有超滤反洗泵组件(9)，所述超滤反洗泵组件(9)的出水端固定装配有水箱一(10)，所述水箱一(10)的外壁固定装配有低温消毒机(13)，所述深度处理超滤膜组件(8)的入口端固定装配有药物消毒箱(15)，所述药物消毒箱(15)的出气端固定装配有气箱(14)，所述深度处理超滤膜组件(8)的外侧设置有集装箱(17)。
2.根据权利要求1所述的智能高效MO环境疫苗一体化污水处理设备，其特征在于：所述MBR过滤模组(4)包括有机架(401)，所述机架(401)的内壁固定卡接有过滤模板(402)，所述过滤模板(402)的底部固定装配有震动设备(403)，所述过滤模板(402)的顶部固定套接有进水管(404)，所述过滤模板(402)的底部固定套接有爆气管(405)，所述爆气管(405)远离过滤模板(402)的一端固定装配有连接管一(406)；所述MBR过滤模组(4)的数量为两组，且两组MBR过滤模组(4)皆设置于匚形仓(3)的中部内腔，所述淤泥仓(2)呈“匚”字形，所述MBR过滤模组(4)的底部位于淤泥仓(2)内腔液体的顶部，所述匚形仓(3)的内腔皆填充有液体，所述匚形仓(3)使用透明材质制备而成。
3.根据权利要求1所述的智能高效MO环境疫苗一体化污水处理设备，其特征在于：所述双泵组件(5)包括有泵体(501)，所述泵体(501)的入口端分别固定装配有连接管二(502)和连接管三(503)，所述泵体(501)的出口端固定装配有连接管五(506)，所述保安过滤器(6)的出口端固定装配有连接管四(505)，所述连接管三(503)与保安过滤器(6)的入口端固定连接，所述泵体(501)的出口端固定装配有计量泵(504)，所述连接管二(502)与进水管(404)连接。
4.根据权利要求1所述的智能高效MO环境疫苗一体化污水处理设备，其特征在于：所述风机组件(7)包括有风机主体(701)，所述风机主体(701)出气端固定装配有过滤筒(702)，所述过滤筒(702)远离风机主体(701)的一端固定装配有加热筒(703)，所述加热筒(703)远离过滤筒(702)的一端与连接管一(406)连接。
5.根据权利要求1所述的智能高效MO环境疫苗一体化污水处理设备，其特征在于：所述深度处理超滤膜组件(8)包括有安装框架(801)，所述安装框架(801)的内壁固定装配有超滤膜主体(802)，所述超滤膜主体(802)的顶部固定装配有连通管二(804)，所述超滤膜主体(802)的底部固定装配有连通管四(806)，所述连通管二(804)的一端固定装配有连通管三(805)，所述连通管二(804)的另一端固定装配有连通管五(807)，所述连通管四(806)的一端固定装配有连通管一(803)，所述连通管四(806)的另一端与连通管三(805)的外沿连接，所述安装框架(801)的外壁固定装配有电控主机(808)，所述连通管二(804)远离连通管五(807)的一端固定装配有连通管六(809)。
6.根据权利要求5所述的智能高效MO环境疫苗一体化污水处理设备，其特征在于：所述连通管四(806)与泵体(501)的出口端连接，所述连通管四(806)与药物消毒箱(15)连接，所述连通管六(809)与水箱三(12)连接，所述连通管二(804)与导通管二(905)连接。
7.根据权利要求1所述的智能高效MO环境疫苗一体化污水处理设备，其特征在于：所述超滤反洗泵组件(9)包括有离心泵一(901)和离心泵二(903)，所述离心泵一(901)出口端固定装配有过滤芯主体(902)，所述过滤芯主体(902)入口端固定装配有导通管三(907)，所述离心泵二(903)的出口端固定装配有导通管一(904)，所述导通管一(904)的外沿固定装配有导通管二(905)，所述导通管一(904)远离离心泵二(903)的一端固定装配有水箱四(906)。
8.根据权利要求7所述的智能高效MO环境疫苗一体化污水处理设备，其特征在于：所述导通管三(907)与水箱三(12)连接，所述离心泵二(903)与连通管四(806)靠近连通管五(807)的一端连接。
9.根据权利要求1所述的智能高效MO环境疫苗一体化污水处理设备，其特征在于：所述集装箱(17)将双泵组件(5)、保安过滤器(6)、风机组件(7)、深度处理超滤膜组件(8)、超滤反洗泵组件(9)、水箱一(10)、低温消毒机(13)、气箱(14)、药物消毒箱(15)和MBR电控设备(16)进行覆盖，使设备与自然环境隔离。
发明内容
本发明提供了智能高效MO环境疫苗一体化污水处理设备，解决了上述背景技术所提出的问题。
本发明提供如下技术方案：智能高效MO环境疫苗一体化污水处理设备，包括淤泥水池和MBR电控设备，所述淤泥水池的顶部开设有淤泥仓，所述淤泥仓的内壁设置有匚形仓，所述匚形仓的中部内腔固定装配有MBR过滤模组，所述MBR过滤模组的出水端固定装配有双泵组件，所述双泵组件的出水端分别固定装配有保安过滤器、深度处理超滤膜组件、水箱二和水箱三，所述MBR过滤模组的底部入口端固定装配有风机组件，所述深度处理超滤膜组件的出水端固定装配有超滤反洗泵组件，所述超滤反洗泵组件的出水端固定装配有水箱一，所述水箱一的外壁固定装配有低温消毒机，所述深度处理超滤膜组件的入口端固定装配有药物消毒箱，所述药物消毒箱的出气端固定装配有气箱，所述深度处理超滤膜组件的外侧设置有集装箱。
作为本发明的优选技术方案，所述MBR过滤模组包括有机架，所述机架的内壁固定卡接有过滤模板，所述过滤模板的底部固定装配有震动设备，所述过滤模板的顶部固定套接有进水管，所述过滤模板的底部固定套接有爆气管，所述爆气管远离过滤模板的一端固定装配有连接管一；
所述MBR过滤模组的数量为两组，且两组MBR过滤模组皆设置于匚形仓的中部内腔，所述淤泥仓呈“匚”字形，所述MBR过滤模组的底部位于淤泥仓内腔液体的顶部，所述匚形仓的内腔皆填充有液体，所述匚形仓使用透明材质制备而成。
作为本发明的优选技术方案，所述双泵组件包括有泵体，所述泵体的入口端分别固定装配有连接管二和连接管三，所述泵体的出口端固定装配有连接管五，所述保安过滤器的出口端固定装配有连接管四，所述连接管三与保安过滤器的入口端固定连接，所述泵体的出口端固定装配有计量泵，所述连接管二与进水管连接。
作为本发明的优选技术方案，所述风机组件包括有风机主体，所述风机主体出气端固定装配有过滤筒，所述过滤筒远离风机主体的一端固定装配有加热筒，所述加热筒远离过滤筒的一端与连接管一连接。
作为本发明的优选技术方案，所述深度处理超滤膜组件包括有安装框架，所述安装框架的内壁固定装配有超滤膜主体，所述超滤膜主体的顶部固定装配有连通管二，所述超滤膜主体的底部固定装配有连通管四，所述连通管二的一端固定装配有连通管三，所述连通管二的另一端固定装配有连通管五，所述连通管四的一端固定装配有连通管一，所述连通管四的另一端与连通管三的外沿连接，所述安装框架的外壁固定装配有电控主机，所述连通管二远离连通管五的一端固定装配有连通管六。
作为本发明的优选技术方案，所述连通管四与泵体的出口端连接，所述连通管四与药物消毒箱连接，所述连通管六与水箱三连接，，所述连通管二与导通管二连接。
作为本发明的优选技术方案，所述超滤反洗泵组件包括有离心泵一和离心泵二，所述离心泵一出口端固定装配有过滤芯主体，所述过滤芯主体入口端固定装配有导通管三，所述离心泵二的出口端固定装配有导通管一，所述导通管一的外沿固定装配有导通管二，所述导通管一远离离心泵二的一端固定装配有水箱四。
作为本发明的优选技术方案，所述导通管三与水箱三连接，所述离心泵二与连通管四靠近连通管五的一端连接。
作为本发明的优选技术方案，所述集装箱将双泵组件、保安过滤器、风机组件、深度处理超滤膜组件、超滤反洗泵组件、水箱一、低温消毒机、气箱、药物消毒箱和MBR电控设备进行覆盖，使设备与自然环境隔离。
本发明具备以下有益效果：
1、该智能高效MO环境疫苗一体化污水处理设备，通过将匚形仓放置于淤泥仓中，使液体填充匚形仓的内腔，通过负压的作用力，使位于匚形仓内腔的液体高于位于淤泥仓内腔的液体，而通过将MBR过滤模组设置于匚形仓的内腔，使两组MBR过滤模组在接触液体的同时，实现与淤泥仓内腔淤泥相远离的作用，从而交底MBR过滤模组在运行时与大量淤泥相接触，导致MBR过滤模组使用寿命降低的问题，同时利用匚形仓使用透明材质制备而成，使人员在外界即可直接观看到MBR过滤模组的运转状态，从而实现便捷性的观察过滤模板表面淤泥的粘黏程度。
2、该智能高效MO环境疫苗一体化污水处理设备，通过双泵组件对MBR过滤模组位于MBR过滤模组处的液体进行吸附，利用保安过滤器实现初步过滤，并储存至水箱二的内腔后进行循环过滤，并通过深度处理超滤膜组件对该液体和位于水箱三内腔的液体实现进一步的过滤作业，并通过连通管六实现排出，实现对该液体的多次过滤，同时通过超滤反洗泵组件的加入，使设备运转时，其液体与淤泥分离的洁净率增加。
（发明人：常坚;刘冰）
