公布日：2023.04.04
申请日：2021.08.17
分类号：C02F9/00(2023.01)I;B01D65/00(2006.01)I;B01D29/64(2006.01)I;C02F3/10(2023.01)N;C02F3/34(2023.01)N;C02F3/00(2023.01)N
摘要
本发明公开了一种带有生物膜间距调节机构的工业废水处理装置，包括处理装置主体、废水处理箱与生物膜主体，所述处理装置主体竖直端外表壁设置有进水管，所述废水处理箱与处理装置主体内腔固定连接，还包括：隔板，至少三组所述隔板通过水平开设的滑槽与废水处理箱內表壁滑动连接。本发明中，通过在废水处理箱內表壁滑动连接有至少三组隔板，废水处理箱顶部内腔固定安装有第一滑杆，第一滑杆外表壁滑动连接有活动块，活动块后端面螺纹旋合连接有螺栓，螺栓一侧卡合连接有固定块，将生物膜主体放置于隔板内腔中，转动螺栓，移动隔板，进而提高了处理效果，从而提高了生物膜法处理工业废水装置的使用效果。
权利要求书

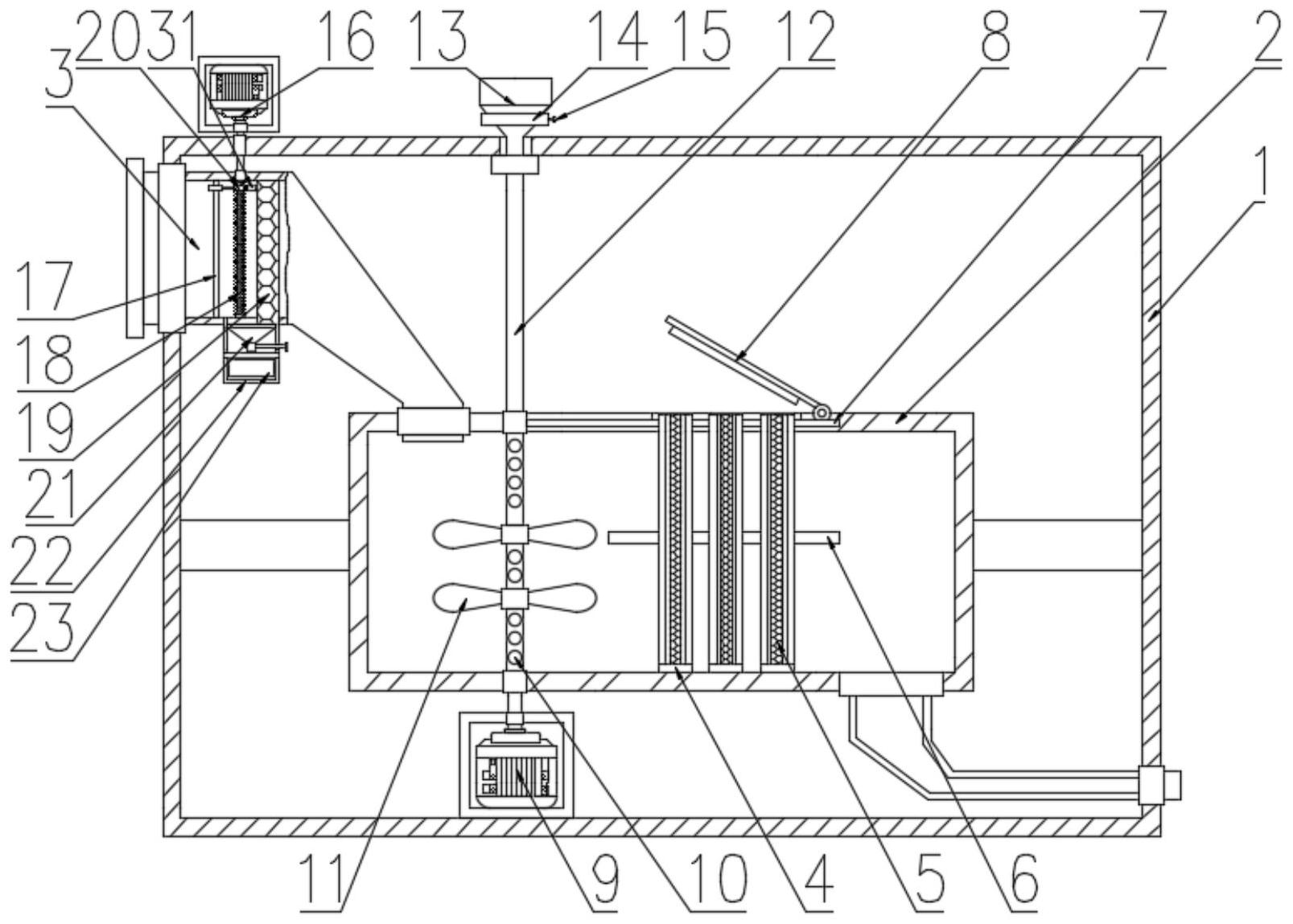

1.一种带有生物膜间距调节机构的工业废水处理装置，包括处理装置主体(1)、废水处理箱(2)与生物膜主体(5)，所述处理装置主体(1)竖直端外表壁设置有进水管(3)，所述废水处理箱(2)与处理装置主体(1)内腔固定连接，其特征在于，还包括：隔板(4)，至少三组所述隔板(4)通过水平开设的滑槽(6)与废水处理箱(2)內表壁滑动连接，所述隔板(4)內表壁与生物膜主体(5)后端面滑动连接，所述废水处理箱(2)顶部内腔固定安装有第一滑杆(7)，所述第一滑杆(7)外表壁滑动连接有至少三组活动块(27)，所述活动块(27)前端面与隔板(4)后端面固定连接，所述活动块(27)后端面螺纹旋合连接有螺栓(26)，所述螺栓(26)一侧卡合连接有固定块(28)，所述固定块(28)与活动块(27)內表壁之间固定连接有伸缩杆(29)，所述废水处理箱(2)顶部活动连接有密封门(8)，所述密封门(8)一侧与废水处理箱(2)顶部固定连接。
2.根据权利要求1所述的一种带有生物膜间距调节机构的工业废水处理装置，其特征在于，所述废水处理箱(2)內表壁卡合连接有活动杆(12)，所述活动杆(12)外表壁开设有多组孔(10)，所述活动杆(12)外表壁固定连接有螺旋叶片(11)，所述处理装置主体(1)内腔底部固定安装有第一电机(9)，所述第一电机(9)输出端与活动杆(12)底部传动连接，所述处理装置主体(1)顶部设置有化学药剂放置盒(13)，所述化学药剂放置盒(13)底部固定连接有套筒(14)，所述套筒(14)底部开设有通口(24)，所述套筒(14)內表壁滑动连接有挡板(25)，所述化学药剂放置盒(13)底部与活动杆(12)顶部卡合连接。
3.根据权利要求1所述的一种带有生物膜间距调节机构的工业废水处理装置，其特征在于，所述处理装置主体(1)顶部固定安装有第二电机(16)，所述第二电机(16)输出端传动连接有螺纹杆(18)，所述螺纹杆(18)底部与进水管(3)內腔底部卡合连接，所述进水管(3)内腔竖直安装有滤网(19)与第二滑杆(17)，所述螺纹杆(18)外表壁螺纹旋合连接有连接块(20)，所述连接块(20)通过弹簧弹性连接有毛刷(31)，所述第二滑杆(17)外表壁滑动连接有滑块，所述滑块竖直端与连接块(20)通过固定杆固定连接，所述进水管(3)底部固定连接有通槽(21)与集杂箱(22)，所述通槽(21)竖直端一侧设置有阀门。
4.根据权利要求1所述的一种带有生物膜间距调节机构的工业废水处理装置，其特征在于，所述处理装置主体(1)前端面设置有检修门(30)。
5.根据权利要求1所述的一种带有生物膜间距调节机构的工业废水处理装置，其特征在于，所述密封门(8)通过螺杆与废水处理箱(2)顶部固定连接。
6.根据权利要求2所述的一种带有生物膜间距调节机构的工业废水处理装置，其特征在于，所述挡板(25)竖直端外表壁固定连接有把手(15)。
7.根据权利要求2所述的一种带有生物膜间距调节机构的工业废水处理装置，其特征在于，所述第一电机(9)与第二电机(16)外表壁均设置有保护壳。
8.根据权利要求3所述的一种带有生物膜间距调节机构的工业废水处理装置，其特征在于，所述集杂箱(22)前端面滑动连接有抽屉(23)。
发明内容
本发明的目的是为了解决上述问题，而提出的一种带有生物膜间距调节机构的工业废水处理装置。
为了实现上述目的，本发明采用了如下技术方案：
一种带有生物膜间距调节机构的工业废水处理装置，包括处理装置主体、废水处理箱与生物膜主体，所述处理装置主体竖直端外表壁设置有进水管，所述废水处理箱与处理装置主体内腔固定连接，还包括：
隔板，至少三组所述隔板通过水平开设的滑槽与废水处理箱內表壁滑动连接，所述隔板內表壁与生物膜主体后端面滑动连接，所述废水处理箱顶部内腔固定安装有第一滑杆，所述第一滑杆外表壁滑动连接有至少三组活动块，所述活动块前端面与隔板后端面固定连接，所述活动块后端面螺纹旋合连接有螺栓，所述螺栓一侧卡合连接有固定块，所述固定块与活动块內表壁之间固定连接有伸缩杆，所述废水处理箱顶部活动连接有密封门，所述密封门一侧与废水处理箱顶部固定连接。
作为上述技术方案的进一步描述：
所述废水处理箱內表壁卡合连接有活动杆，所述活动杆外表壁开设有多组孔，所述活动杆外表壁固定连接有螺旋叶片，所述处理装置主体内腔底部固定安装有第一电机，所述第一电机输出端与活动杆底部传动连接，所述处理装置主体顶部设置有化学药剂放置盒，所述化学药剂放置盒底部固定连接有套筒，所述套筒底部开设有通口，所述套筒內表壁滑动连接有挡板，所述化学药剂放置盒底部与活动杆顶部卡合连接。
作为上述技术方案的进一步描述：
所述处理装置主体顶部固定安装有第二电机，所述第二电机输出端传动连接有螺纹杆，所述螺纹杆底部与进水管內腔底部卡合连接，所述进水管内腔竖直安装有滤网与第二滑杆，所述螺纹杆外表壁螺纹旋合连接有连接块，所述连接块通过弹簧弹性连接有毛刷，所述第二滑杆外表壁滑动连接有滑块，所述滑块竖直端与连接块通过固定杆固定连接，所述进水管底部固定连接有通槽与集杂箱，所述通槽竖直端一侧设置有阀门。
作为上述技术方案的进一步描述：
所述处理装置主体前端面设置有检修门。
作为上述技术方案的进一步描述：
所述密封门通过螺杆与废水处理箱顶部固定连接。
作为上述技术方案的进一步描述：
所述挡板竖直端外表壁固定连接有把手。
作为上述技术方案的进一步描述：
所述第一电机与第二电机外表壁均设置有保护壳。
作为上述技术方案的进一步描述：
所述集杂箱前端面滑动连接有抽屉。
综上所述，由于采用了上述技术方案，本发明的有益效果是：
1、本发明中，通过在废水处理箱內表壁滑动连接有至少三组隔板，废水处理箱顶部内腔固定安装有第一滑杆，第一滑杆外表壁滑动连接有活动块，活动块后端面螺纹旋合连接有螺栓，螺栓一侧卡合连接有固定块，将生物膜主体放置于隔板内腔中，转动螺栓，移动隔板，调节好间距后，转动螺栓将隔板固定，由于固定块与活动块內表壁之间固定连接有伸缩杆，防止转动螺栓时，固定块发生轴向偏转，需要对生物膜主体进行更换时，打开密封门，将挡板调节至密封门的开口处，将生物膜主体从隔板内腔中抽出，更换完毕后，用螺杆将密封门固定，提高处理效果。
2、本发明中，处理装置主体内腔底部固定安装有第一电机，第一电机的输出端传动连接有活动杆，活动杆与废水处理箱上下顶部卡合连接，活动杆顶部卡合连接有化学药剂放置盒，化学药剂放置盒外表壁固定连接有套筒，套筒底部开设有通口且滑动连接有挡板，活动杆外表壁固定连接有螺旋叶片且开设有孔，通过第一电机带动螺旋叶片转动，化学药剂通过孔溢出，将工业废水中的危害物质进行处理，根据工业废水的危害程度，通过拉动隔板调节化学药剂的出量，节约成本。
3、本发明中，处理装置主体顶部固定安装有第二电机，第二电机输出端传动连接有螺纹杆，螺纹杆一侧与进水管底部卡合连接，进水管内腔中竖直安装有第二滑杆与滤网，螺纹杆外表壁螺纹旋合连接有连接块，第二滑杆外表壁滑动连接有滑块，滑块竖直端与连接块竖直端通过固定杆固定连接，连接块竖直端外表壁通过弹簧弹性连接有毛刷，进水口关闭时，通过第二电机转动，实现毛刷对滤网表面的清理，将杂质清理至进水管底部固定连接通槽中，打开阀门，杂质落入集杂箱中，由于集杂箱前端面滑动连接有抽屉，只需要定期清理抽屉中的杂质，清理完后，关闭阀门，进而提高了处理效果，从而提高了生物膜法处理工业废水装置的使用效果。
（发明人：许大为;姚晓君;支永潮;李云;苏金辉）
