公布日：2023.11.17
申请日：2023.10.07
分类号：C02F3/30(2023.01)I;C02F1/00(2023.01)N;C02F101/10(2006.01)N;C02F101/30(2006.01)N;C02F101/16(2006.01)N
摘要
本发明提出一种高效生活污水脱氮除磷设备，其包括：一体化设备，一体化设备通过隔板分为四个功能段，通过进水配水装置，对厌氧池的污水进行搅拌，加强污水与生物填料的充分接触，提高处理效率；通过好氧池回流系统的回流液与厌氧池出水充分混合，同时通过底部布水系统对缺氧池的水进行搅拌，加强污水与生物填料的充分接触，提高处理效率；在沉淀池设计了折板填料，通过延长污水过水路径、加强污水中污泥颗粒碰撞，提高了污泥的沉降效率。
权利要求书

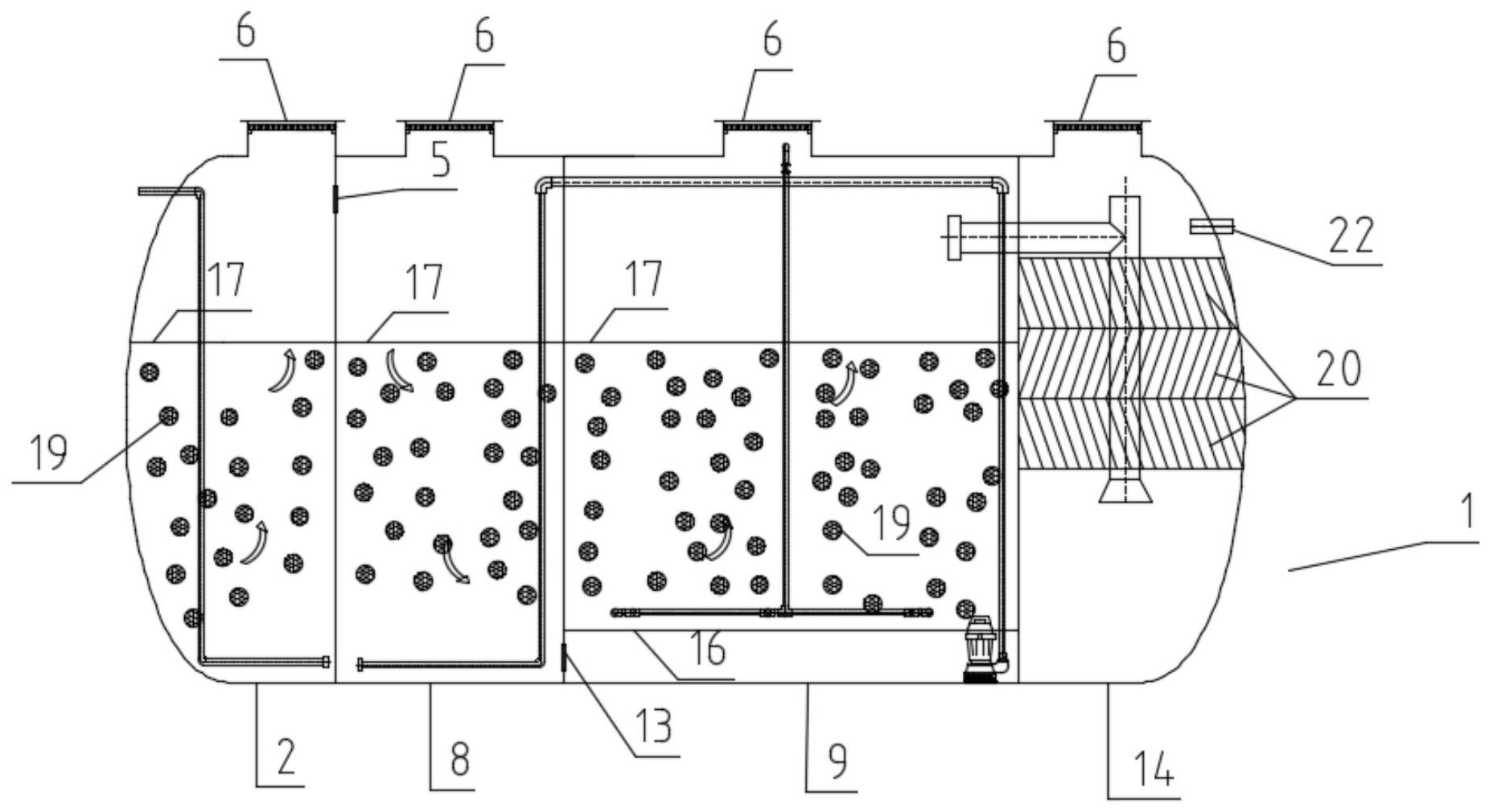

1.一种高效生活污水脱氮除磷设备，其包括：一体化设备(1)，所述一体化设备(1)通过隔板分为四个功能段，从左至右依次包括厌氧池(2)、缺氧池(8)、好氧池(9)、沉淀池(14)，其特征在于：所述厌氧池(2)、缺氧池(8)、好氧池(9)中均设有生物填料(19)，所述生物填料(19)能够自由活动，所述厌氧池(2)、缺氧池(8)、好氧池(9)的生物填料(19)的上部均设有上挡板(17)，用于对生物填料(19)进行限位，所述厌氧池(2)的上部设有进水配水装置(3)，进水配水装置(3)的一端连接外部水源，另一端置于厌氧池(2)内，所述缺氧池(8)内设有布水系统(81)，所述好氧池(9)内设有回流装置(10)，所述布水系统(81)的一端连接缺氧池(8)，另一端连接回流装置(10)，通过进水配水装置(3)，对厌氧池(2)的污水进行搅拌，加强污水与生物填料(19)的充分接触，通过好氧池(9)的回流装置(10)与厌氧池(2)出水充分混合，同时通过布水系统(81)对缺氧池(8)的水进行搅拌，加强污水与生物填料(19)的充分接触。
2.如权利要求1所述的高效生活污水脱氮除磷设备，其特征在于：所述厌氧池(2)、缺氧池(8)的连接处的隔板的上部设有第一过水孔(5)，用于将厌氧池(2)的处理后的污水排至缺氧池(8)。
3.如权利要求1所述的高效生活污水脱氮除磷设备，其特征在于：所述缺氧池(8)、好氧池(9)的连接处的隔板的下部设有第二过水孔(13)，用于将缺氧池(8)的处理后的污水排至好氧池(9)。
4.如权利要求1所述的高效生活污水脱氮除磷设备，其特征在于：所述好氧池(9)的下部设有下挡板(16)，所述下挡板(16)的位置高于第二过水孔(13)。
5.如权利要求1所述的高效生活污水脱氮除磷设备，其特征在于：所述好氧池(9)内还设有曝气管(15)，所述曝气管(15)通过空气管(18)连通外部的供氧装置。
6.如权利要求1所述的高效生活污水脱氮除磷设备，其特征在于：所述好氧池(9)与沉淀池(14)通过导流筒(21)连接，所述导流筒(21)为L型结构，所述导流筒(21)的一端连接好氧池(9)的上部，另一端连接沉淀池(14)的下部。
7.如权利要求1所述的高效生活污水脱氮除磷设备，其特征在于：所述沉淀池(14)内设有折板填料(20)，折板填料(20)用树脂等材料连接固定。
8.如权利要求1所述的高效生活污水脱氮除磷设备，其特征在于：所述沉淀池(14)的上部远离导流管处设有出水管(22)，用于连通外面设备。
9.如权利要求1所述的高效生活污水脱氮除磷设备，其特征在于：每个功能段的顶部均开设有一个检修孔(6)，检修孔(6)的边缘设有向外的翻边。
10.如权利要求9所述的高效生活污水脱氮除磷设备，其特征在于：检修孔(6)的内部设有防落网(83)的安装架(7)，用于安装防落网(83)。
发明内容
为了解决农村一体化生活污水处理每天设计处理能力较小，没有合适的搅拌装置配套、加上搅拌装置又导致设备成本过高，不适用于农村污水处理的问题，本发明提出一种高效生活污水脱氮除磷设备，其包括：一体化设备1，一体化设备1通过隔板分为四个功能段，从左至右依次包括厌氧池2、缺氧池8、好氧池9、沉淀池14，污水通过潜污泵打入厌氧池2，通过厌氧池2中生物填料19上附着的厌氧微生物去除污水中的COD污染物质，同时通过嗜磷菌的厌氧反应，释放体内的总磷污染物质；然后污水进入缺氧池8，在缺氧池8中通过厌氧池2的污水和好氧池9的回流液混合，形成缺氧环境，在缺氧池8生物填料19上生成了缺氧微生物，通过缺氧池8中生物填料19上附着的缺氧微生物的作用去除污水中COD和总氮污染物；最后污水进入好氧池9，通过好氧池9中生物填料19上的好氧微生物去除污水中的COD和总磷污染物，并且通过回流水泵12把混合液打入缺氧池8；最后污水进入沉淀池14进行泥水分离，污泥沉淀到池体底部，定期清理外运处置，上清液达标排放至附近水体；通过进水配水装置3，对厌氧池2的污水进行搅拌，加强污水与生物填料19的充分接触，提高处理效率；通过好氧池9回流系统的回流液与厌氧池2出水充分混合，同时通过底部布水系统81对缺氧池8的水进行搅拌，加强污水与生物填料19的充分接触，提高处理效率；在沉淀池14设计了折板填料20，通过延长污水过水路径、加强污水中污泥颗粒碰撞，提高了污泥的沉降效率。
一种高效生活污水脱氮除磷设备，其包括：一体化设备1，所述一体化设备1通过隔板分为四个功能段，从左至右依次包括厌氧池2、缺氧池8、好氧池9、沉淀池14，其特征在于：所述厌氧池2、缺氧池8、好氧池9中均设有生物填料19，所述生物填料19能够自由活动，所述厌氧池2、缺氧池8、好氧池9的生物填料19的上部均设有上挡板17，用于对生物填料19进行限位，所述厌氧池2的上部设有进水配水装置3，进水配水装置3的一端连接外部水源，另一端置于厌氧池2内，所述缺氧池8内设有布水系统81，所述好氧池9内设有回流装置10，所述布水系统81的一端连接缺氧池8，另一端连接回流装置10，通过进水配水装置3，对厌氧池2的污水进行搅拌，加强污水与生物填料19的充分接触，通过好氧池9的回流装置10与厌氧池2出水充分混合，同时通过布水系统81对缺氧池8的水进行搅拌，加强污水与生物填料19的充分接触。
进一步的，上挡板17和下挡板为穿孔板，可以过水。
进一步的，所述厌氧池2、缺氧池8的连接处的隔板的上部设有第一过水孔5，用于将厌氧池2的处理后的污水排至缺氧池8。
进一步的，缺氧池8、好氧池9的连接处的隔板的下部设有第二过水孔13，用于将缺氧池8的处理后的污水排至好氧池9。
进一步的，所述好氧池9的下部设有下挡板16，所述下挡板16的位置高于第二过水孔13，用于将好氧池9内的生物填料19限位。
在一些实施例中，所述好氧池9内还设有曝气管15，所述曝气管15通过空气管18连通外部的供氧装置。
进一步的，所述曝气管15横向布置于所述好氧池9的底部。
进一步的，所述空气管18的输入端设有球阀，用于开关空气管18。
进一步的，所述好氧池9与沉淀池14通过导流筒21连接，所述导流筒21为L型结构，所述导流筒21的一端连接好氧池9的上部，另一端连接沉淀池14的下部，导流筒21引导泥水混合物从上向下流动，保证泥水分离的沉淀效果。
在一些实施例中，所述沉淀池14内设有折板填料20，折板填料20用树脂等材料连接固定，折板填料20通过延长污水过水路径、加强污水中污泥颗粒碰撞，提高了污泥的沉降效率。
进一步的，所述沉淀池14的上部远离导流管处设有出水管22，用于连通外面设备，沉淀池内水从下往上走，清水最后排放，管道放在上部方便安装施工。
在一些实施例中，每个功能段的顶部均开设有一个检修孔6，检修孔6的边缘设有向外的翻边，用于固定检修盖板。
进一步的，检修孔6的内部设有防落网83的安装架7，用于安装防落网83。
本发明的有益效果为：本发明提出一种高效生活污水脱氮除磷设备，其包括：一体化设备1，一体化设备1通过隔板分为四个功能段，从左至右依次包括厌氧池2、缺氧池8、好氧池9、沉淀池14，污水通过潜污泵打入厌氧池2，通过厌氧池2中生物填料19上附着的厌氧微生物去除污水中的COD污染物质，同时通过嗜磷菌的厌氧反应，释放体内的总磷污染物质；然后污水进入缺氧池8，在缺氧池8中通过厌氧池2的污水和好氧池9的回流液混合，形成缺氧环境，在缺氧池8生物填料19上生成了缺氧微生物，通过缺氧池8中生物填料19上附着的缺氧微生物的作用去除污水中COD和总氮污染物；最后污水进入好氧池9，通过好氧池9中生物填料19上的好氧微生物去除污水中的COD和总磷污染物，并且通过回流水泵12把混合液打入缺氧池8；最后污水进入沉淀池14进行泥水分离，污泥沉淀到池体底部，定期清理外运处置，上清液达标排放至附近水体；通过进水配水装置3，对厌氧池2的污水进行搅拌，加强污水与生物填料19的充分接触，提高处理效率；通过好氧池9回流系统的回流液与厌氧池2出水充分混合，同时通过底部布水系统81对缺氧池8的水进行搅拌，加强污水与生物填料19的充分接触，提高处理效率；在沉淀池14设计了折板填料20，通过延长污水过水路径、加强污水中污泥颗粒碰撞，提高了污泥的沉降效率。
（发明人：武刚）
