公布日：2023.11.10
申请日：2022.07.31
分类号：C02F1/78(2006.01)I;C02F101/30(2006.01)N
摘要
本发明提供一种超微细气泡耦合臭氧发生器的废水处理系统，在废水池底部设置潜水泵，潜水泵出水口连通气泡发生器的进水口，在气泡发生器的进气口通过管道连通一个设置在废水面上方三通管接头，所述气泡发生器通过管道与三通管接头的一个管口连接，另一个管口通过管道连通废水池外面的臭氧发生器的出气口，所述三通管接头的第三管口通大气。本发明通过对气泡耦合臭氧发生器的废水处理系统的改进，使臭氧气泡直径变小，在水中的停留时间更长，与有机污染物接触的面积更大，从而达到超微细气泡可直接产生大量羟基自由基，直接分解污染物或高效分解污染物，降低污水处理成本的目的。
权利要求书

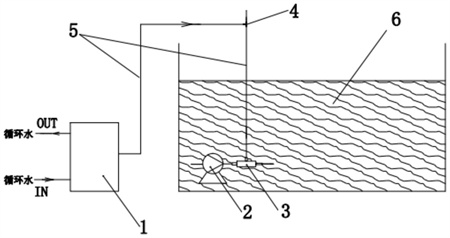

1.一种超微细气泡耦合臭氧发生器的废水处理系统，包括设置在废水池底部的潜水泵、气泡发生器，所述潜水泵出水口连通气泡发生器的进水口，在废水池水面上方设置一个三通管接头，所述气泡发生器通过管道与三通管接头的一个管口连接，另一个管口通过管道连通废水池外面的臭氧发生器的出气口，所述三通管接头的第三管口通大气。
2.根据权利要求1所述的超微细气泡耦合臭氧发生器的废水处理系统，其特征是，所述臭氧发生器为高压放电式、紫外线照射式或电解式。
3.根据权利要求1或2所述的超微细气泡耦合臭氧发生器的废水处理系统，其特征是，所述臭氧发生器为水冷型发生器，它的循环水进水端连通净水旁滤罐。
4.根据权利要求3所述的超微细气泡耦合臭氧发生器的废水处理系统，其特征是，所述超微细气泡发生器为不大于直径1000nm的超微细气泡发生器。
5.根据权利要求1所述的超微细气泡耦合臭氧发生器的废水处理系统，其特征是，所述气泡发生器内进入的空气和臭氧气体的混合气体被进入所述气泡发生器的水流产生的吸力相互作用形成螺旋气液流，并将混合气体的气泡切割成含臭氧的超微细气泡。
发明内容
本发明提供一种超微细气泡耦合臭氧发生器的废水处理系统，旨在通过对超微细气泡耦合臭氧发生器的方法，延长臭氧停留在水中的时间，达到降COD、提高B/C比(B/C比就是BOD与COD的比值)的目的。
为实现上述目的，本发明采用如下技术方案：
一种超微细气泡耦合臭氧发生器的废水处理系统，包括设置在废水池底部的潜水泵、气泡发生器，所述潜水泵出水口连通气泡发生器的进水口，在废水池水面上方设置一个三通管接头，所述气泡发生器通过管道与三通管接头的一个管口连接，另一个管口通过管道连通废水池外面的臭氧发生器的出气口，所述三通管接头的第三管口通大气。
上述超微细气泡耦合臭氧发生器的废水处理系统，所述臭氧发生器为高压放电式、紫外线照射式或电解式。
上述超微细气泡耦合臭氧发生器的废水处理系统，所述臭氧发生器为水冷型发生器，它的循环水进水端连通净水旁滤罐。
上述超微细气泡耦合臭氧发生器的废水处理系统，所述超微细气泡发生器为不大于直径1000nm的超微细气泡发生器。
上述超微细气泡耦合臭氧发生器的废水处理系统，所述气泡发生器内进入的空气和臭氧气体的混合气体被进入所述气泡发生器的水流产生的吸力相互作用形成螺旋气液流，并将混合气体的气泡切割成含臭氧的超微细气泡。
本发明为一种超微细气泡耦合臭氧发生器的废水处理系统，尤其适用于废水的预处理(提高可生化性、分解大分子有机物)、深度处理(降解有机物)以及结合特殊载体进行生化处理(提高溶解氧)，可以处理的废水有机物浓度范围较广，COD(生化需氧量)去除率高，臭氧使用量较少，解决了现有技术中臭氧气泡直径大，处理废水在等同条件下消耗的臭氧使用量大、成本高的问题，通过对废水处理系统的优化设计，使得水流将臭氧气泡切割成更小直径，产生含臭氧的超微细气泡，在水中的停留时间更长，与有机污染物接触的面积更大，从而达到超微细气泡可直接产生大量羟基自由基，直接分解污染物或高效分解污染物，降低污水处理成本的目的。
（发明人：施晨;陈钰珺;朱荣麟;翁伟超）
