公布日：2024.05.03
申请日：2024.02.23
分类号：C02F3/00(2023.01)I;B01D65/02(2006.01)I
摘要
本发明属于污水处理技术领域，尤其是涉及一种基于MBR膜生物反应器的污水处理设备，包括处理箱，所述处理箱内部设有MBR内膜和MBR外膜，所述MBR内膜和MBR外膜的上方均设有收纳框，所述MBR内膜和MBR外膜的底部固定连接有固定环，所述处理箱的上方开设有环形进水口，所述环形进水口的中间位置固定连接有固定圆板；所述MBR内膜和MBR外膜之间设有两个清理机构，所述清理机构用于清理MBR内膜和MBR外膜内壁上的污垢。本发明设置清理机构，可以通过刮除框对MBR内膜和MBR外膜进行往复的清理工作，避免MBR内膜和MBR外膜发生堵塞；通过设置撞击机构，使MBR内膜和MBR外膜在撞击产生的冲击力作用下发生振动，提高对MBR内膜和MBR外膜内壁上粘性物质的清理效果。
权利要求书
1.一种基于MBR膜生物反应器的污水处理设备，其特征在于，包括：处理箱(1)，所述处理箱(1)内部设有MBR内膜(11)和MBR外膜(12)，所述MBR内膜(11)和MBR外膜(12)的上方均设有收纳框(13)，所述MBR内膜(11)和MBR外膜(12)的底部固定连接有固定环(14)，所述处理箱(1)的上方开设有环形进水口(15)，所述环形进水口(15)的中间位置固定连接有固定圆板(16)；所述MBR内膜(11)和MBR外膜(12)之间设有两个清理机构(2)，所述清理机构(2)用于清理MBR内膜(11)和MBR外膜(12)内壁上的污垢；所述固定圆板(16)的下方设有撞击机构(3)，所述撞击机构(3)用于提高MBR内膜(11)和MBR外膜(12)上污垢的清理效果。
2.根据权利要求1所述的基于MBR膜生物反应器的污水处理设备，其特征在于，每个所述清理机构(2)包括固定块(21)、第一往复丝杆(22)、升降块(23)、两根螺纹杆(24)、两个螺纹套筒(25)、两块支撑板(26)、两个刮除框(27)、两个推出机构(28)和两个转换机构(29)，所述固定块(21)固定连接于环形进水口(15)内，所述第一往复丝杆(22)转动连接于固定块(21)的下方，所述升降块(23)螺纹连接于第一往复丝杆(22)上，所述升降块(23)的两侧均转动连接有螺纹杆(24)，每根所述螺纹杆(24)上均螺纹连接有螺纹套筒(25)，每个所述螺纹套筒(25)的上方均固定连接有支撑板(26)，每块所述支撑板(26)上均固定连接有刮除框(27)，每个所述支撑板(26)上均设有用于收纳污垢的推出机构(28)，每根所述螺纹杆(24)上设有用于控制清理机构(2)启闭的转换机构(29)。
3.根据权利要求2所述的基于MBR膜生物反应器的污水处理设备，其特征在于，每个所述推出机构(28)包括两根支撑杆(281)、转杆(282)、L形收纳板(283)、第一齿轮(284)和第一齿条(285)，两根所述支撑杆(281)固定连接于支撑板(26)的上方，所述转杆(282)转动连接于两根支撑杆(281)之间，所述L形收纳板(283)固定连接于转杆(282)上，所述转杆(282)的一侧延伸至支撑杆(281)外的部分固定连接有第一齿轮(284)，所述固定块(21)的下方固定连接有第一齿条(285)，所述第一齿轮(284)与第一齿条(285)相互啮合。
4.根据权利要求2所述的基于MBR膜生物反应器的污水处理设备，其特征在于，每个所述转换机构(29)包括两个第二齿轮(291)和两个第二齿条(292)，两个所述第二齿轮(291)均通过单向轴承安装于螺纹杆(24)上，两个所述第二齿条(292)均固定连接于固定块(21)的下方，两个所述第二齿条(292)分别位于两个第二齿轮(291)的两侧，且两个所述第二齿条(292)分别与两个第二齿轮(291)相互啮合。
5.根据权利要求2所述的基于MBR膜生物反应器的污水处理设备，其特征在于，所述撞击机构(3)包括第二往复丝杆(31)、升降板(32)、两根转轴(33)、两块摆动板(34)、两个撞击球(35)、两个弹簧(36)、两个第三齿轮(37)、两块齿板(38)、两个抵接轮(39)和两个抵接轨道(310)，所述第二往复丝杆(31)转动连接于固定圆板(16)的下壁，所述升降板(32)螺纹连接于第二往复丝杆(31)上，所述升降板(32)上转动连接有两根转轴(33)，每根所述转轴(33)上均固定连接有摆动板(34)，每块所述摆动板(34)靠近MBR内膜(11)的一侧均固定连接有撞击球(35)，每块所述摆动板(34)均通过弹簧(36)弹性连接于升降板(32)的上方，每根所述转轴(33)的顶部均固定连接有第三齿轮(37)，所述升降板(32)的上方滑动连接有两块齿板(38)，两块所述齿板(38)分别与两个第三齿轮(37)相互啮合，每块所述齿板(38)的侧壁上均转动连接有抵接轮(39)，所述固定圆板(16)的下壁固定连接有两个抵接轨道(310)，两个所述抵接轮(39)分别与两个抵接轨道(310)接触滚动。
6.根据权利要求5所述的基于MBR膜生物反应器的污水处理设备，其特征在于，所述固定圆板(16)的上方固定连接有电机(4)，所述电机(4)的输出轴与第二往复丝杆(31)固定连接，所述第二往复丝杆(31)上固定连接有两个第一传动轮(41)，两根所述第一往复丝杆(22)上均固定连接有第二传动轮(42)，两个所述第一传动轮(41)和两个第二传动轮(42)之间均套设有传动带(43)。
7.根据权利要求5所述的基于MBR膜生物反应器的污水处理设备，其特征在于，所述固定圆板(16)和固定块(21)的下壁均固定连接有限位杆，所述升降块(23)和升降板(32)均贯穿滑动连接于限位杆。
8.根据权利要求4所述的基于MBR膜生物反应器的污水处理设备，其特征在于，所述升降块(23)移动至上方和下方时，两个所述第二齿轮(291)分别与对应位置的第二齿条(292)相互啮合。
发明内容
本发明的目的是针对上述背景技术中提出的问题，提供一种对MBR内膜和MBR外膜进行往复的清理工作，避免MBR内膜和MBR外膜发生堵塞，同时使MBR内膜和MBR外膜在撞击产生的冲击力作用下发生振动，提高对MBR内膜和MBR外膜内壁上粘性物质的清理效果的基于MBR膜生物反应器的污水处理设备。
为达到上述目的，本发明采用了下列技术方案：
一种基于MBR膜生物反应器的污水处理设备，包括：
处理箱，所述处理箱内部设有MBR内膜和MBR外膜，所述MBR内膜和MBR外膜的上方均设有收纳框，所述MBR内膜和MBR外膜的底部固定连接有固定环，所述处理箱的上方开设有环形进水口，所述环形进水口的中间位置固定连接有固定圆板；
所述MBR内膜和MBR外膜之间设有两个清理机构，所述清理机构用于清理MBR内膜和MBR外膜内壁上的污垢；
所述固定圆板的下方设有撞击机构，所述撞击机构用于提高MBR内膜和MBR外膜上污垢的清理效果。
优选地，每个所述清理机构包括固定块、第一往复丝杆、升降块、两根螺纹杆、两个螺纹套筒、两块支撑板、两个刮除框、两个推出机构和两个转换机构，所述固定块固定连接于环形进水口内，所述第一往复丝杆转动连接于固定块的下方，所述升降块螺纹连接于第一往复丝杆上，所述升降块的两侧均转动连接有螺纹杆，每根所述螺纹杆上均螺纹连接有螺纹套筒，每个所述螺纹套筒的上方均固定连接有支撑板，每块所述支撑板上均固定连接有刮除框，每个所述支撑板上均设有用于收纳污垢的推出机构，每根所述螺纹杆上设有用于控制清理机构启闭的转换机构。
优选地，每个所述推出机构包括两根支撑杆、转杆、L形收纳板、第一齿轮和第一齿条，两根所述支撑杆固定连接于支撑板的上方，所述转杆转动连接于两根支撑杆之间，所述L形收纳板固定连接于转杆上，所述转杆的一侧延伸至支撑杆外的部分固定连接有第一齿轮，所述固定块的下方固定连接有第一齿条，所述第一齿轮与第一齿条相互啮合。
优选地，每个所述转换机构包括两个第二齿轮和两个第二齿条，两个所述第二齿轮均通过单向轴承安装于螺纹杆上，两个所述第二齿条均固定连接于固定块的下方，两个所述第二齿条分别位于两个第二齿轮的两侧，且两个所述第二齿条分别与两个第二齿轮相互啮合。
优选地，所述撞击机构包括第二往复丝杆、升降板、两根转轴、两块摆动板、两个撞击球、两个弹簧、两个第三齿轮、两块齿板、两个抵接轮和两个抵接轨道，所述第二往复丝杆转动连接于固定圆板的下壁，所述升降板螺纹连接于第二往复丝杆上，所述升降板上转动连接有两根转轴，每根所述转轴上均固定连接有摆动板，每块所述摆动板靠近MBR内膜的一侧均固定连接有撞击球，每块所述摆动板均通过弹簧弹性连接于升降板的上方，每根所述转轴的顶部均固定连接有第三齿轮，所述升降板的上方滑动连接有两块齿板，两块所述齿板分别与两个第三齿轮相互啮合，每块所述齿板的侧壁上均转动连接有抵接轮，所述固定圆板的下壁固定连接有两个抵接轨道，两个所述抵接轮分别与两个抵接轨道接触滚动。

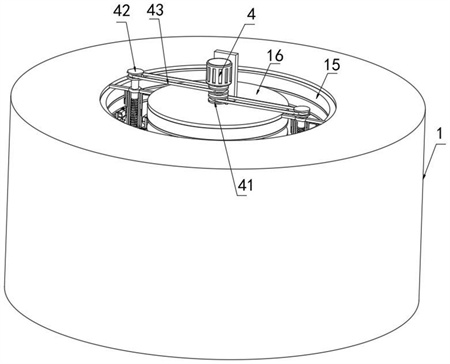

优选地，所述固定圆板的上方固定连接有电机，所述电机的输出轴与第二往复丝杆固定连接，所述第二往复丝杆上固定连接有两个第一传动轮，两根所述第一往复丝杆上均固定连接有第二传动轮，两个所述第一传动轮和两个第二传动轮之间均套设有传动带。
优选地，所述固定圆板和固定块的下壁均固定连接有限位杆，所述升降块和升降板均贯穿滑动连接于限位杆。
优选地，所述升降块移动至上方和下方时，两个所述第二齿轮分别与对应位置的第二齿条相互啮合。
与现有的技术相比，本基于MBR膜生物反应器的污水处理设备的优点在于：
1、本发明通过设置清理机构，在使用时，可以通过第一往复丝杆的转动，带动升降块进行往复的垂直位移，从而使得升降块两侧的刮除框得以进行往复的垂直位移，通过刮除框对MBR内膜和MBR外膜进行往复的清理工作，避免MBR内膜和MBR外膜发生堵塞，提高了对污水的处理效率。
2、本发明通过设置推出机构，在升降块向上移动至与收纳框水平时，使得第一齿轮移动至与第一齿条相互啮合，进一步带动第一齿轮和转杆发生转动，通过L形收纳板将刮除框内的淤泥等杂质推至收纳框内，便于对淤泥等杂质进行收纳处理，防止刮除框在长时间清理后内部淤泥过多，导致淤泥溢出，提高了刮除框对MBR内膜和MBR外膜的清理效果。
3、本发明通过设置转换机构，在刮除框每次从下方移动至上方时，均可在其中一个第二齿轮、第二齿条和单向轴承的作用下，使刮除框从贴紧MBR内膜和MBR外膜的状态，转变为不再贴紧MBR内膜和MBR外膜的状态，使得MBR内膜和MBR外膜上的淤泥只能从下到上被刮至刮除框内，使得绝大部分淤泥得以被收纳至收纳框内，减少沉积在底部的淤泥，便于后续的清理工作。
4、本发明通过设置撞击机构，在使用时，可通过第二往复丝杆的转动，带动升降板进行往复的垂直位移，并通过抵接轨道间歇性的推动抵接轮移动，使得齿板得以进行往复的移动，并通过第三齿轮使得摆动板和撞击球往复的远离MBR内膜，并在弹簧的弹力的作用下往复的撞击于MBR内膜上，由于MBR内膜、固定环和MBR外膜固定连接，为一体化设置，因此使MBR内膜和MBR外膜在撞击产生的冲击力作用下发生振动，提高对MBR内膜和MBR外膜内壁上粘性物质的清理效果。
5、本发明通过设置电机、传动轮和传动带，在电机带动第二往复丝杆转动时，带动撞击机构运行，通过第一传动轮、第二传动轮和传动带带动清理机构同步运行，减少驱动源的同时提高了工作效率。
（发明人：韩丰锴;韩欣池）
